摘要

随着计算机科学技术日渐成熟，人们已经深刻认识到了计算机功能的强大，计算机已经进入到了人类社会发展的各个领域，并且发挥着十分重要的作用。每个社区的智慧园区管理是一项系统而复杂的工作，它需要一个团队互相配合、分工协作。在该领域，传统的手工存取或者借助一些软件对园区进行管理方式常常不能对园区的各种信息进行实时的跟踪以及管理，因此为了更加完善的对智慧园区进行统一的管理，使其能够更加全面、更加有效的服务于软件开发的过程，故开发此智慧园区管理系统。

论文针对在智慧园区各种数据规模大，智慧园区管理人员和业主需要对智慧园区相关的一些信息进行管理的需求，设计了智慧园区管理系统的框架，给出了智慧园区管理系统的总体设计，并对园区管理系统的架构及关键模块的实现过程进行了详细论述。采用java技术和MySQL数据库技术，基于B/S模式实现了一个完整系统的设计，为大使用者提供了良好的智慧园区管理的系统。

关键词：智慧园区管理；java；MySQL；B/S模式

Abstract

With the gradual maturity of computer science and technology, people have deeply realized the power of computer functions. Computer has entered into all fields of human social development and plays a very important role. The smart park management of each community is a systematic and complex work, which requires a team to cooperate with each other and work in a division of labor. In this field, the traditional manual access or management of the park with the help of some software often can't track and manage all kinds of information in the park in real time. Therefore, in order to more perfect the unified management of the smart park and make it more comprehensive and effective in the process of software development, this smart park management system is developed.

In view of the large scale of various data in the smart park and the need of the managers and owners of the smart park to manage some information related to the smart park, the paper designs the framework of the smart park management system, gives the overall design of the smart park management system, and discusses the architecture of the park management system and the implementation process of key modules in detail. Using java technology and MySQL database technology, a complete system design based on B/S mode is implemented, providing a good smart park management system for large users.

Key words: smart park management; java； MySQL； B/S mode

第 2 章 智慧园区管理系统的需求分析

第 3 章 智慧园区管理系统总体设计

第 4 章 关键模块的设计与实现

第 5 章 系统实验与结果分析

1 章 引言
1. 选题背景

现下全国很多智慧园区都已经把自己园区内的软件朝着智能化的方向在转移，尤其是在朝着符合自己园区特色的网页端方向来扩展。像以前园区公司内使用的园区管理系统是单机版的，就需要朝着网页版来进行扩展，因此我决定开智慧园区管理系统。通过借助现在热门的浏览器进行浏览管理，让智慧园区管理系统变的更加人性化，也可以提高自己智慧园区在智能化管理上有所提高。

1. 课题研究意义

近几年来，随着智慧园区相关的各种信息越来越多，比如报修维修、缴费、车位、等信息，对智慧园区管理方面的需求越来越高，我们在工作中越来越多方面需要利用网页端管理系统来进行管理，我们所需要的各种信息的处理操作都可以通过使用网页系统来完成，有了网页端的系统就可以方便的对各种信息进行查询和维护了。

因此需要实现对智慧园区管理的电子化，提高园区管理效能和使用效能。随着计算机应用技术的高速发展，各种基于WEB的系统收到了企业以及用户的欢迎，基于这个背景下设计一款智慧园区管理系统，利用WEB网页管理的便利性的优点，提高智慧园区管理系统的工作效率，使业主以及管理人员能够享受更加便捷高效的服务。

1. 论文结构安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对网站需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第1章交代项目的背景和现状。

第2章对系统的需求展开分析。

第3章阐述了网站的总体设计。

第4章阐明了智慧园区管理系统详细功能的实现，主要根据技术性的功能模块功能实现。

第5章罗列了部分系统调试与测试的记录。

第6章介绍了智慧园区管理系统的结论。

2 章 智慧园区管理系统的需求分析
1. 系统可行性分析
  1. 技术可行性分析

智慧园区管理系统存储所使用的mysql数据库以及开发中所使用的Dreamweaver、HTML、Apache这些开发工具的使用，能够给我们的编写工作带来许多的便利。系统使用B/S模式进行开发，使系统的可扩展性和维护性更佳，减少系统配置代码，简化编程代码，目前B/S模式是目前最受欢迎的一种模式。

1. 1. 经济可行性分析

在开发智慧园区管理系统中所使用的开发软件像Dreamweaver开发工具、Apache服务器、MySQL5.7数据库、HTML 、Photoshop图片处理软件等，这些都是开源免费的，并且智慧园区管理系统是自己设计并编码实现的，数据库是使用流行mysql进行数据的存储，开源的mysql等技术的使用，减少系统开发费用。

1. 系统需求分析
  1. 功能需求分析

智慧园区管理系统的设计与实现是为了让园区的使用者更加方便的进行管理园区相关联的一些信息，同时也有理由业主通过网页系统查看智慧园区的信息，线上提交报修维修等园区服务，也可以查看自己的水电费、物业费，能够使得使用者查找某一信息时能节省大量的时间和精力，有效减少不必要的查找时间。

研究智慧园区管理系统的设计与实现，是为了能够拥有界面简洁友好、操作简单以及运行稳定的智能化的一站式智慧园区管理方式。系统的需求主要来自智慧园区管理人员和业主。

智慧园区管理系统选择java结合Dreamweaver、HTML等技术来进行开发，使用了mysql数据库来存储数据，划分为业主端、管理员端两大部分。

业主端：

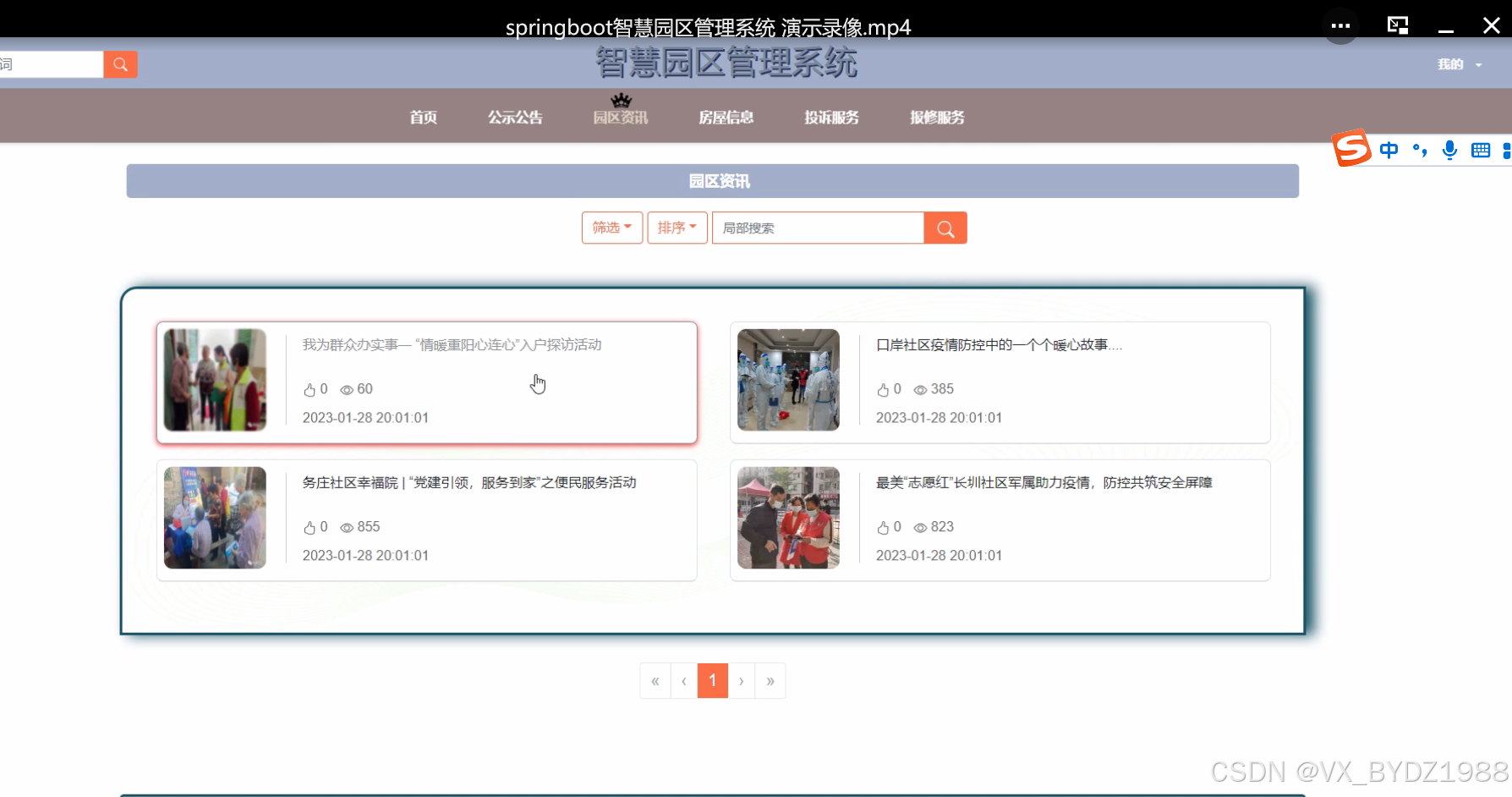

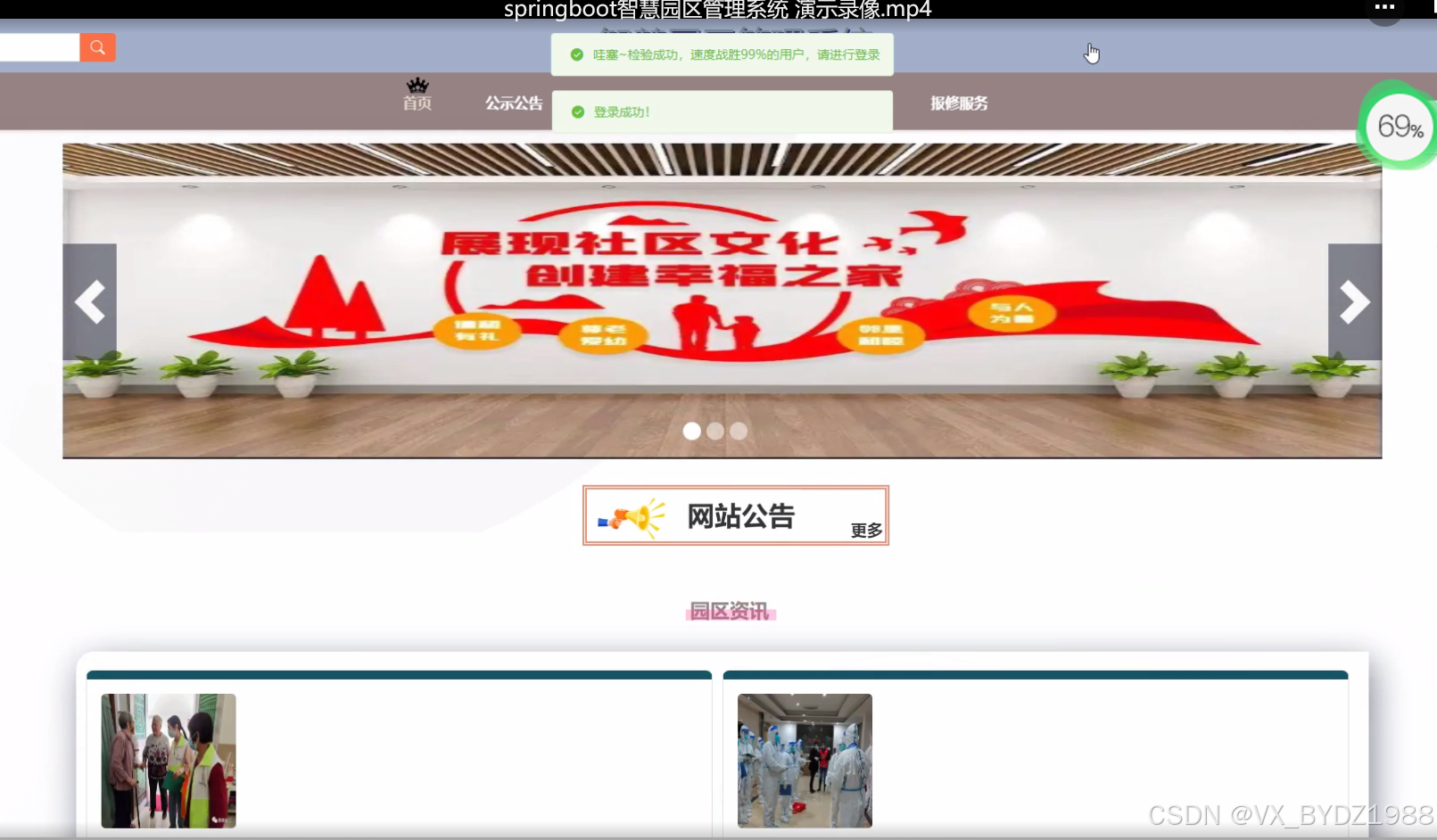

（1）系统信息：当业主进入本智慧园区管理系统的前台的时候，首先展示在眼前的是首页、公示公告、园区资讯、房屋信息、投诉服务、报修服务等信息，业主可以根据自己个人的需求进行查看；

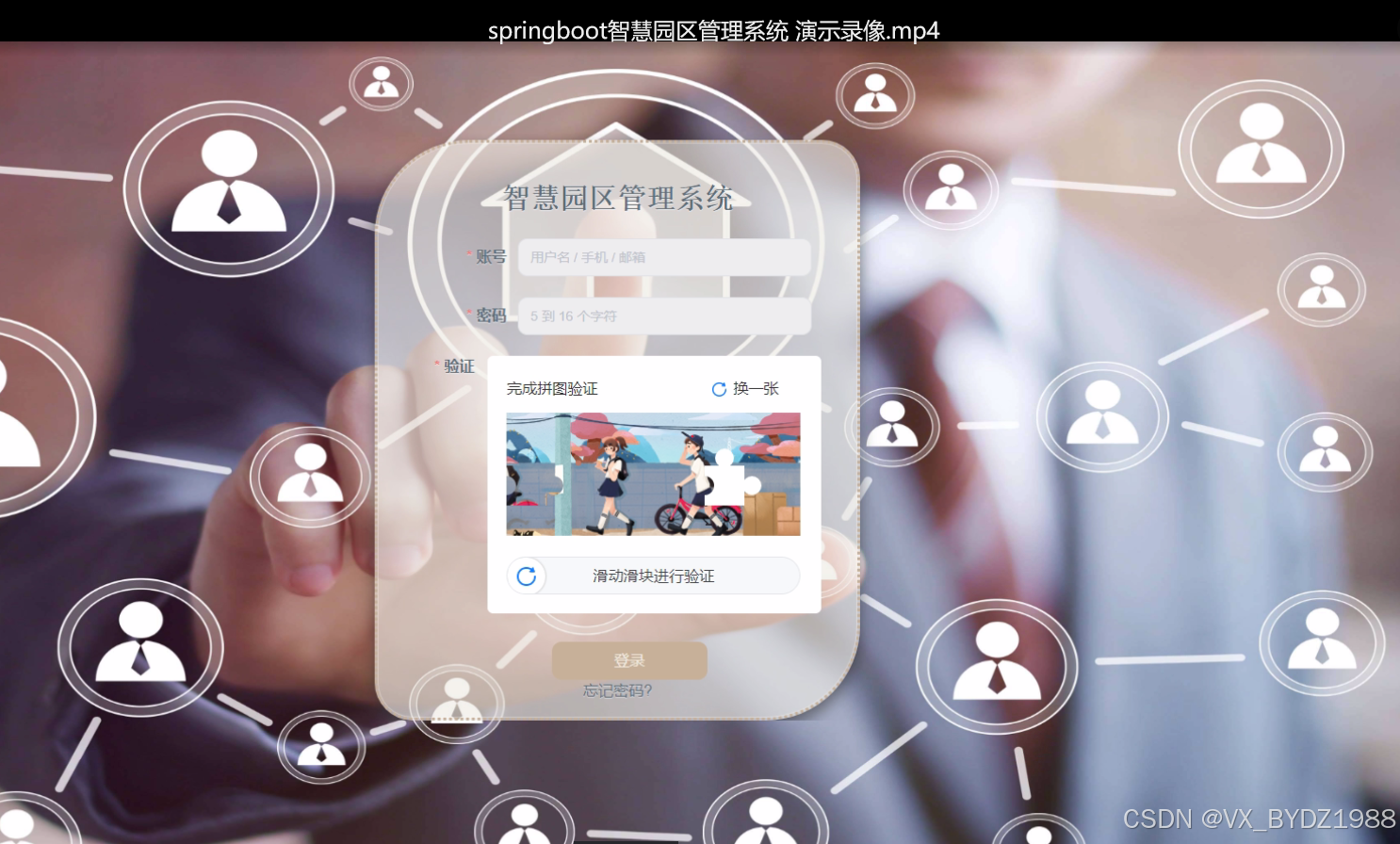

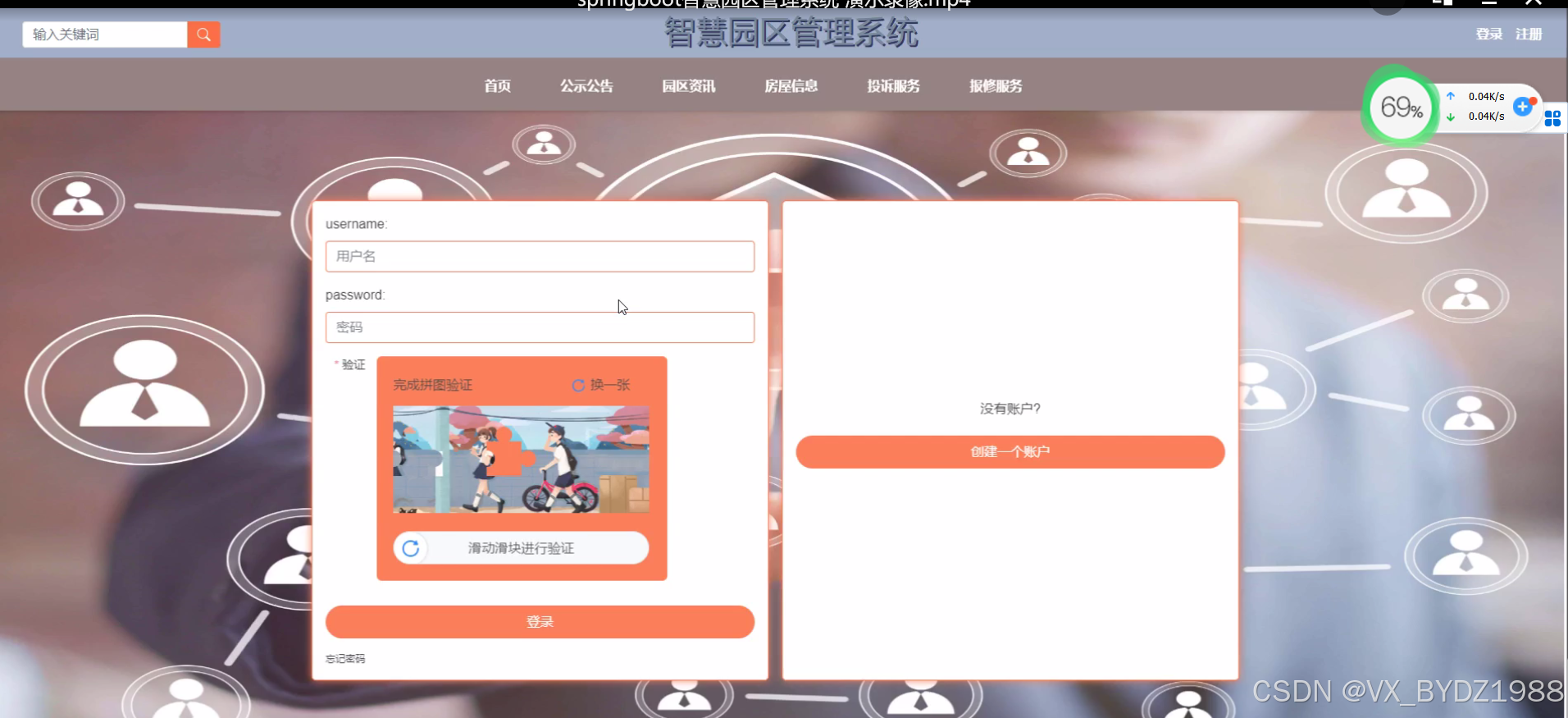

（2）注册登录：在系统的右上角有登录+注册+搜索查看按钮，如果业主想要登录到系统当中，可以点击“登录”按钮，然后填写号用户名+密码，点击“登录”按钮，系统会对你的用户名密码进行核对，正确的话就会登录成功了，如果没有账号的话，可以点击右上角的“注册”按钮，然后根据提示输入好用户信息，就可以得到账号和密码了；

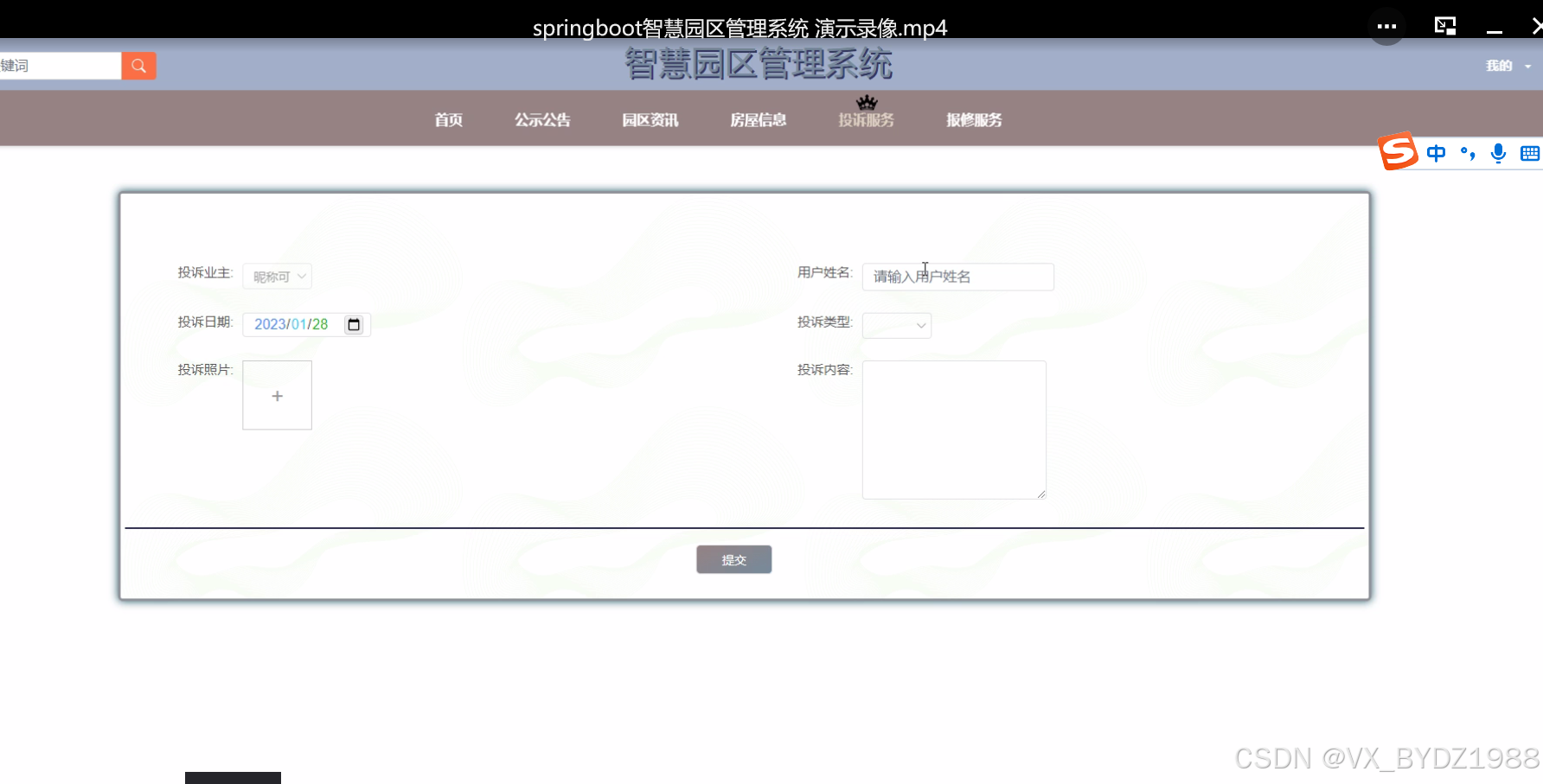

（3）投诉服务：当业主登录到系统中以后，点击“投诉服务”这一菜单，系统会自动日期，业主只需要填写好投诉业主、投诉照片、用户姓名、投诉类型、投诉内容等信息息，点击提交就可以了；

（4）我的账户：当用户点击右上角“我的”这个按钮，会出现子菜单，点击“我的账户”可以对个人的资料以及登录系统的密码进行设置；

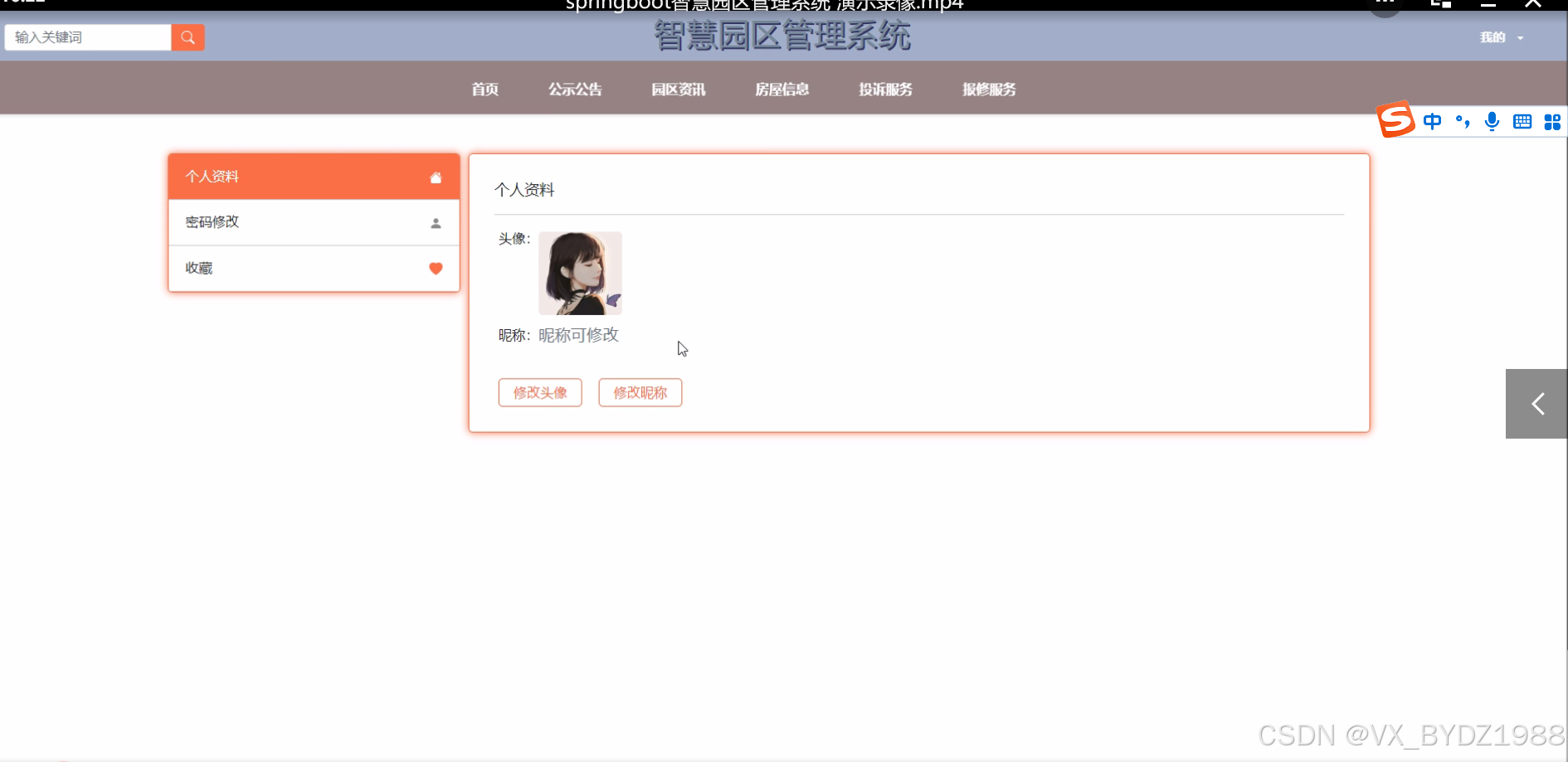

（5）个人中心：当用户点击右上角“我的”这个按钮，会出现子菜单，点击“个人中心”就会进入到业主的后台管理中，在这里可以对提交的社区服务进行管理，进行个人的水电费以及物业费查询，进行线上支付；

管理人员端：

智慧园区管理系统的管理员人员包括了管理员，其中管理员拥有最高的权限，可以对用户信息、系统信息以及智慧园区投诉信息进行处理。

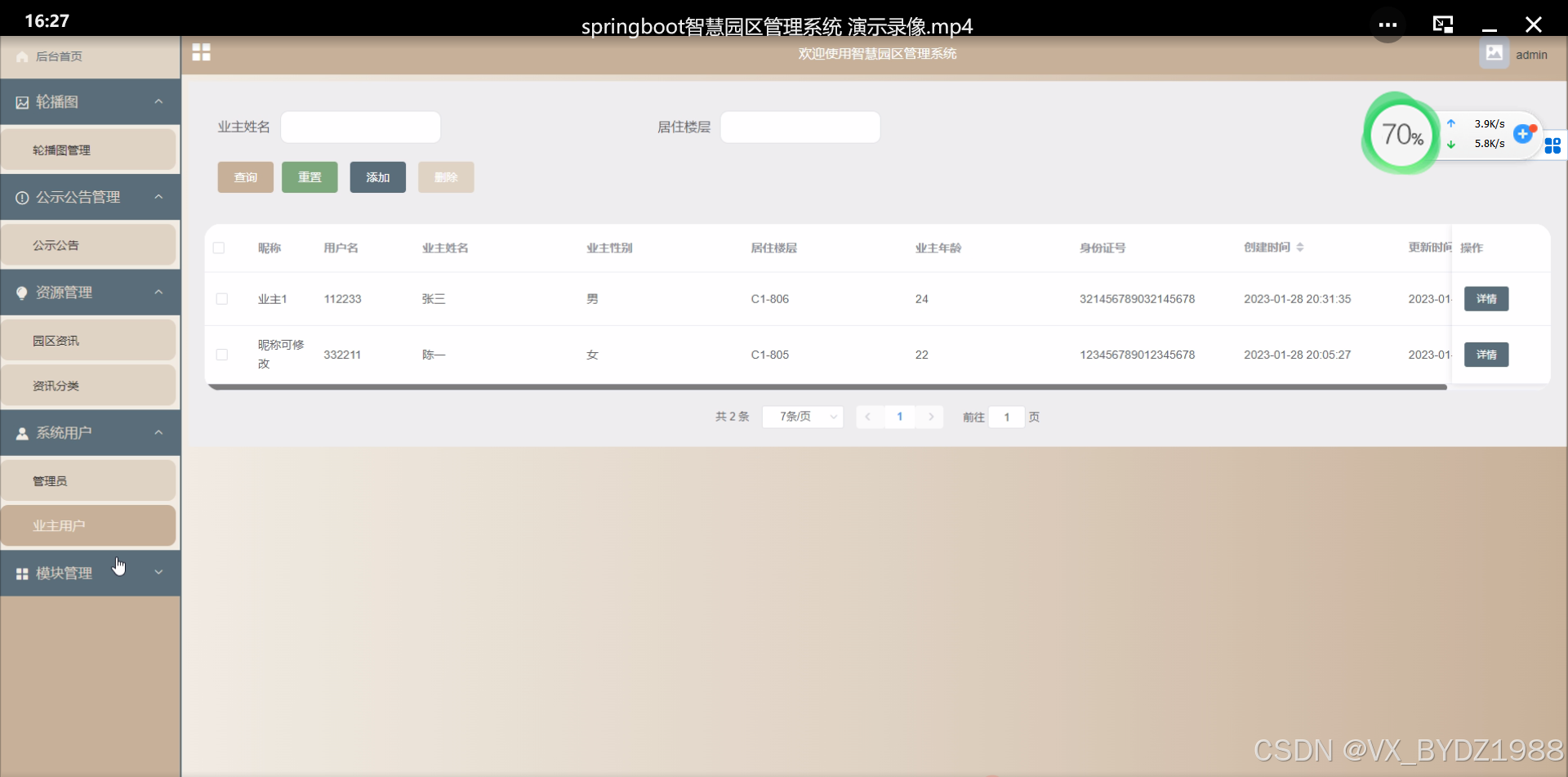

（1）业主用户：管理员、在后台都可以查看到业主的信息，管理员可以对业主进行增删改查操作；

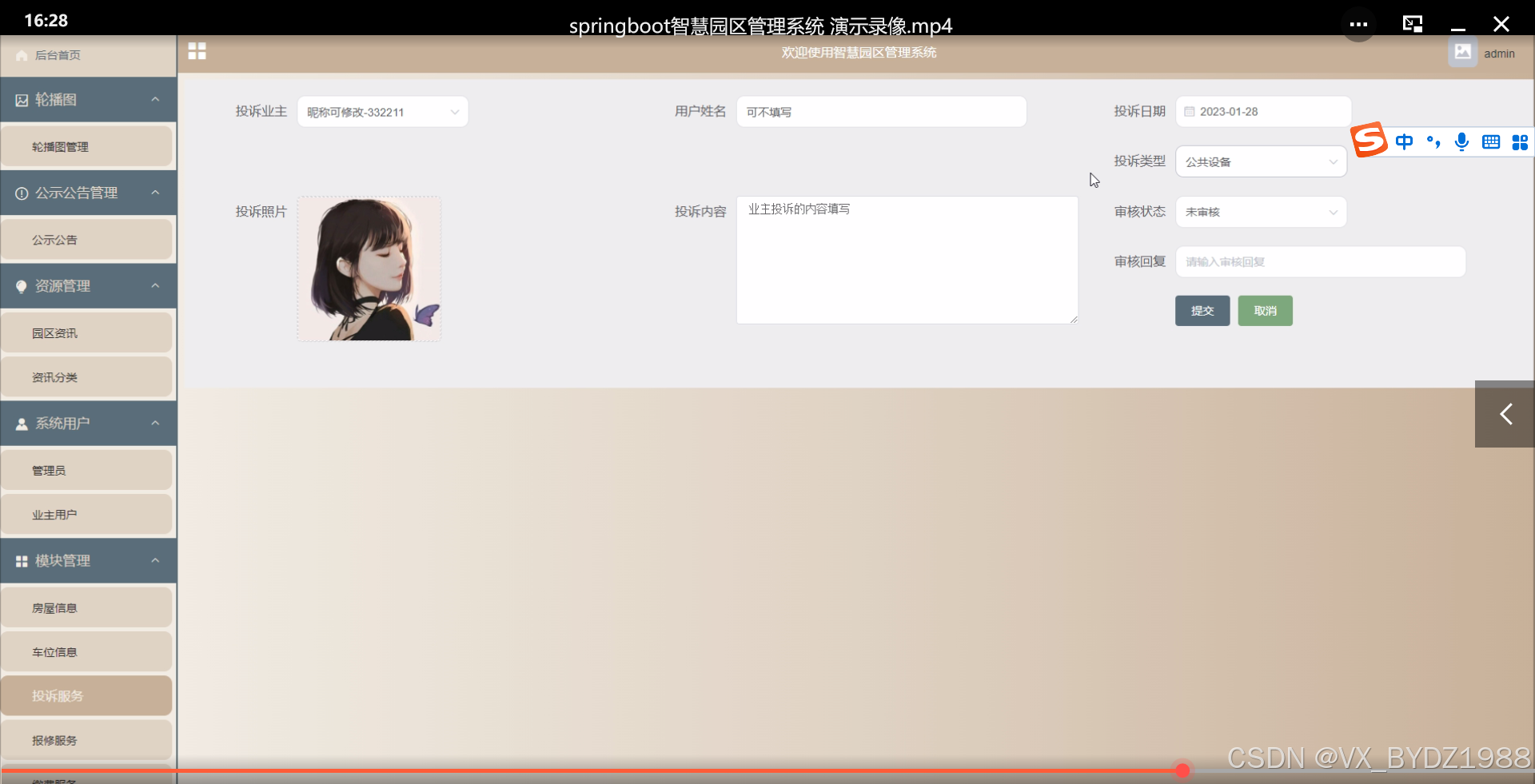

（4）投诉服务：管理员点击“投诉服务”这一按钮后会显示出前台业主提交的智慧园区投诉服务信息，任选一条智慧园区投诉服务信息，点击“编辑”这一按钮后，对投诉服务回复处理；

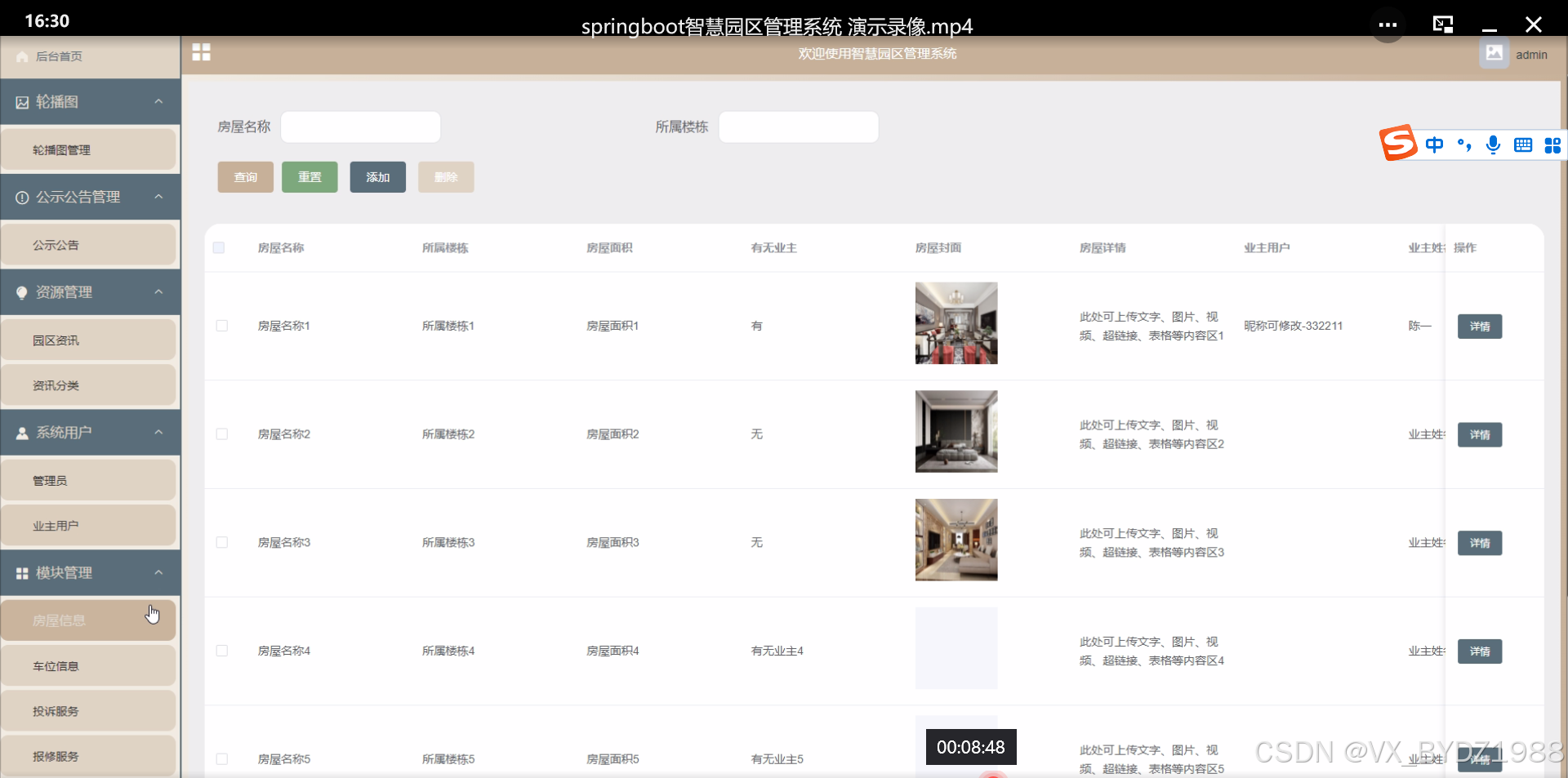

（5）房屋信息：点击“房屋信息”这一按钮后会显示出所有的房屋信息，并且可以进行添加、编辑、删除和查询操作；

（6）车位信息：点击“车位信息”这一按钮后会显示出所有的车位信息，并且可以进行添加、编辑、删除和查询操作，对车位的所有人进行设置；

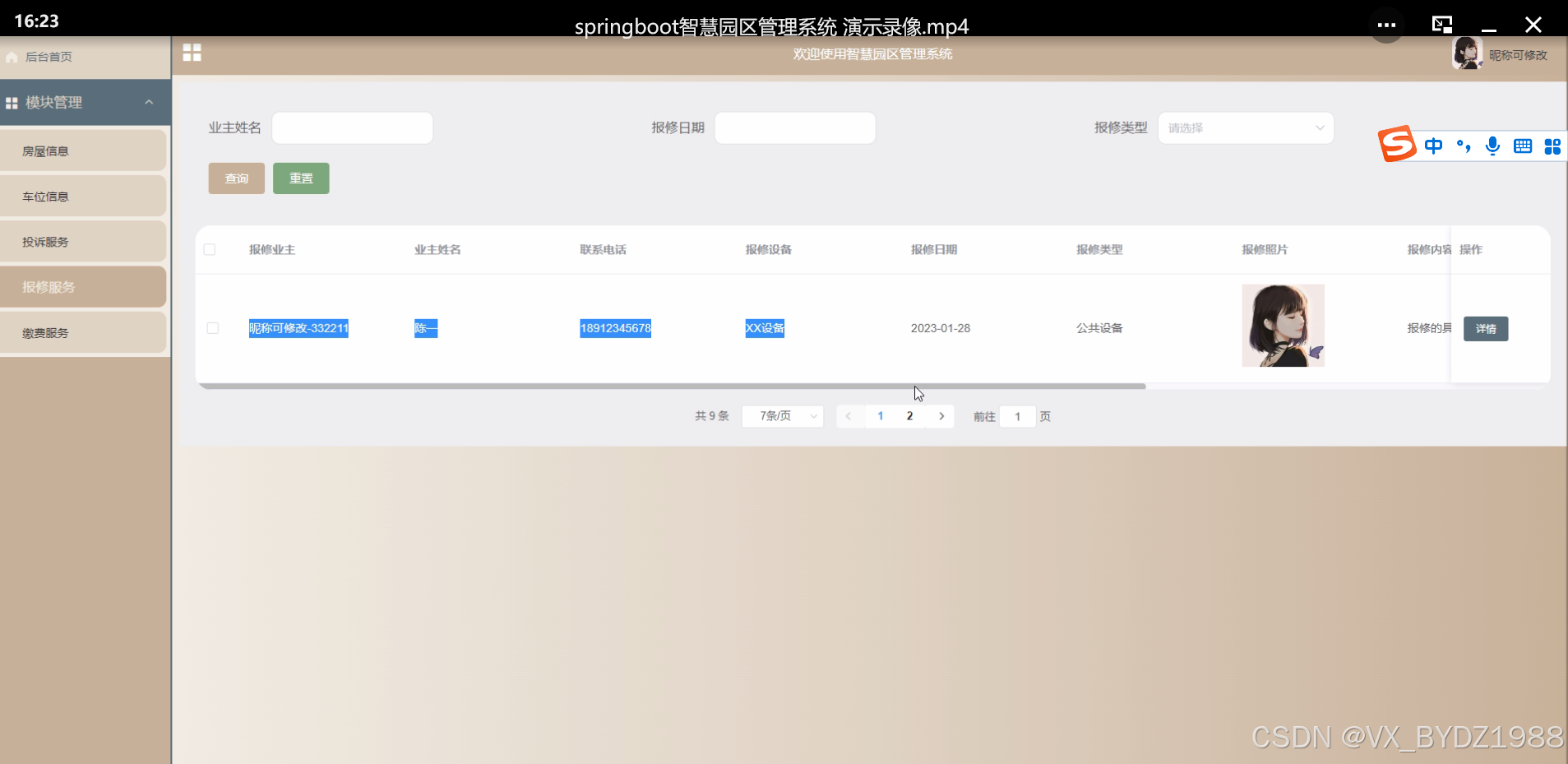

（7）报修服务：点击“报修服务”这一按钮后会显示出所有的报修服务信息，并且支持增删改查操作，；

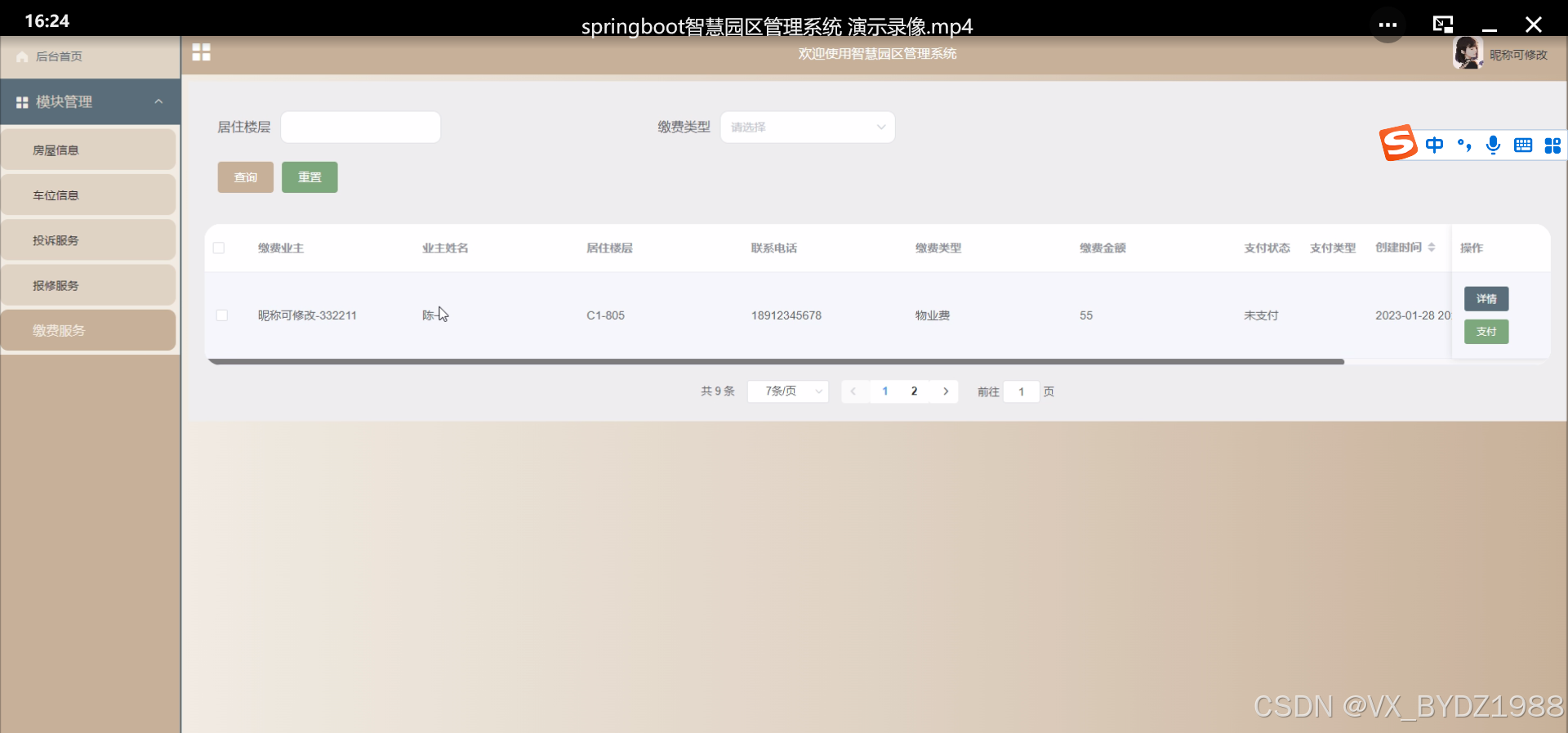

（8）缴费服务：点击“缴费服务”这一按钮后会显示出所有的缴纳信息，并且支持增删改查操作，也可以点击“支付”进行支付；

1. 1. 非功能性需求分析

智慧园区管理系统的非功能性需求比如智慧园区管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表2.1 智慧园区管理系统非功能需求表

安全性	主要指智慧园区管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指智慧园区管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响智慧园区管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着智慧园区管理系统的页面展示内容进行操作，就可以了。
可维护性	智慧园区管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

1. 系统用例分析

智慧园区管理系统中业主角色用例图如图2.1所示：

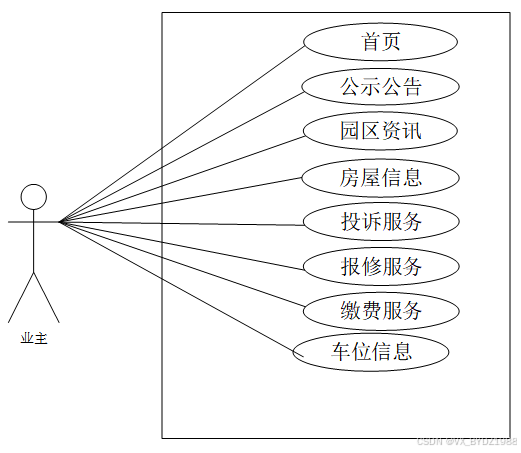

图2.1 业主角色用例图

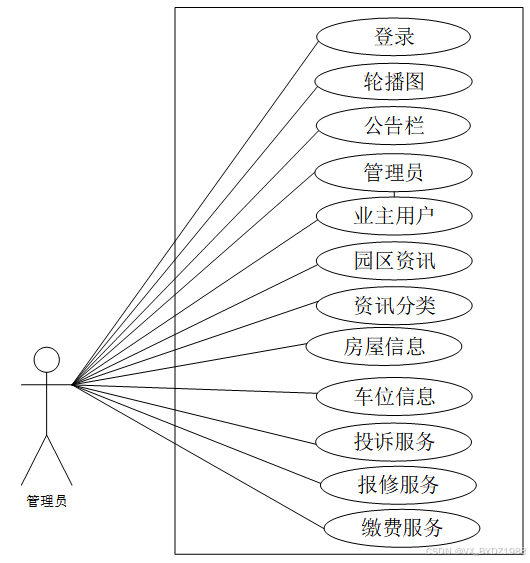

智慧园区管理系统中管理员角色用例图如图2.2所示：

图2.2管理员角色用例图

3 章 智慧园区管理系统总体设计

在上一章节中分析了智慧园区管理系统的功能性需求，并且根据需求分析了智慧园区管理系统中的用例。那么接下来就要开始对智慧园区管理系统架构、主要功能和数据库开始进行设计。

1. 系统功能模块设计

系统的整体架构确定以后，再来看智慧园区管理系统的主要功能模块图。整体的功能模块包括管理员、业主两个个模块，实现的模块主要有用户管理、投诉服务、房屋信息、车位信息、缴费信息等。

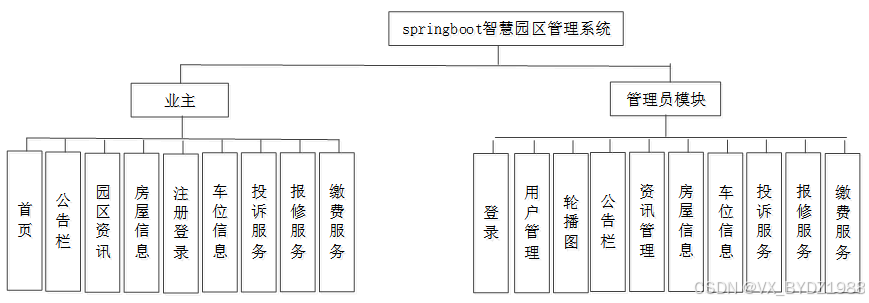

图3.1 智慧园区管理系统功能模块图

1. 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有E-R模型和逻辑结构设计两部分。

1. 1. 数据库概念结构设计

下面是整个智慧园区管理系统中主要的数据库表总E-R实体关系图。

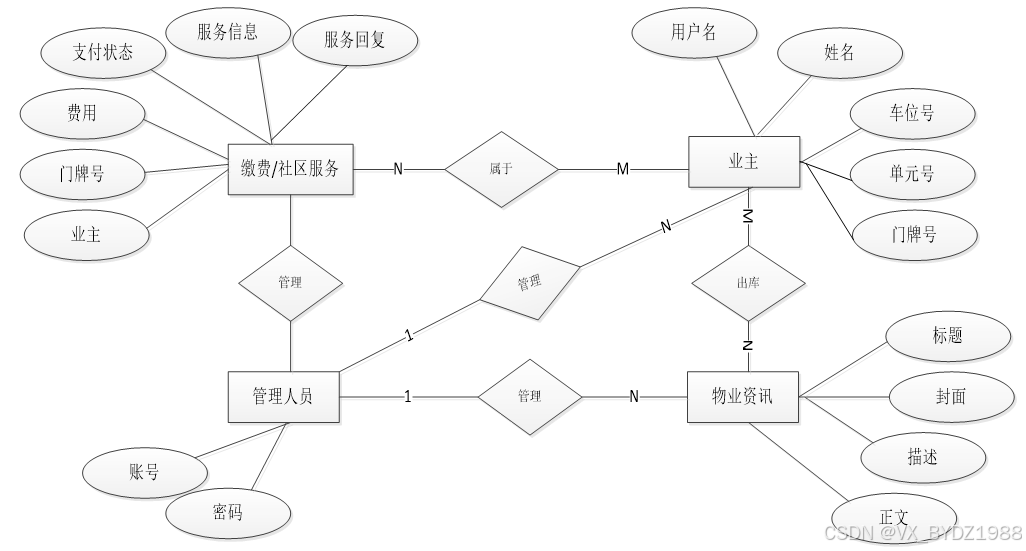

图3.2 智慧园区管理系统总E-R关系图

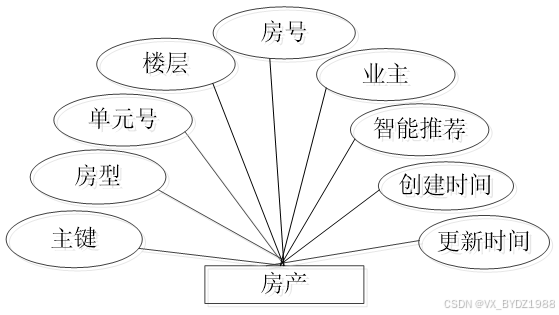

图3.3 房屋信息E-R关系图

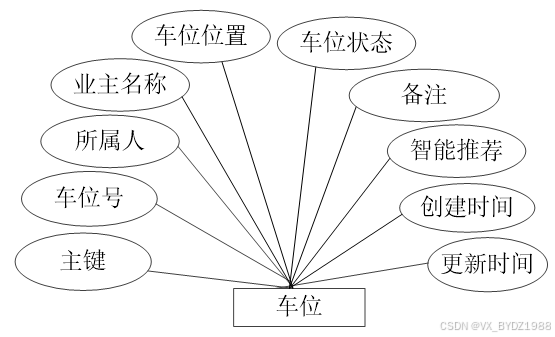

图3.4 车位信息E-R关系图

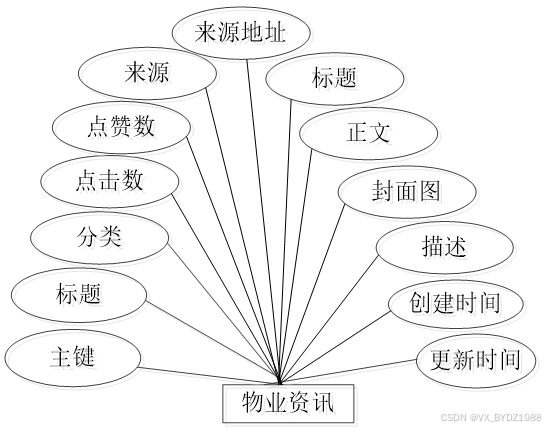

图3.5 智慧园区资讯信息E-R关系图

图3.6业主信息E-R关系图

1. 1. 数据库逻辑结构设计

通过前面E-R关系图一共需要创建很多个数据表。在此罗列这几个主要数据库表的关系模型如下：

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int unsigned	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int unsigned	10	0	N	N	0	用户编号:

1. 表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint unsigned	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int unsigned	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

1. 表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint unsigned	5	0	N	Y		分类ID：[0,10000]
2	display	smallint unsigned	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint unsigned	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

1. 表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int unsigned	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint unsigned	3	0	N	N	1	是否可增加：
10	del	tinyint unsigned	3	0	N	N	1	是否可删除：
11	set	tinyint unsigned	3	0	N	N	1	是否可修改：
12	get	tinyint unsigned	3	0	N	N	1	是否可查看：
13	field_add	varchar	500	0	Y	N		添加字段：
14	field_set	varchar	500	0	Y	N		修改字段：
15	field_get	varchar	500	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

1. 表bill_payment (缴费服务)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	bill_payment_id	int	10	0	N	Y		缴费服务ID
2	owner_of_payment	int	10	0	Y	N	0	缴费业主
3	owners_name	varchar	64	0	Y	N		业主姓名
4	residential_floor	varchar	64	0	Y	N		居住楼层
5	contact_number	varchar	64	0	Y	N		联系电话
6	payment_type	varchar	64	0	Y	N		缴费类型
7	payment_amount	int	10	0	Y	N	0	缴费金额
8	pay_state	varchar	16	0	N	N	未支付	支付状态
9	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
10	recommend	int	10	0	N	N	0	智能推荐
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int unsigned	10	0	N	Y		收藏ID：
2	user_id	int unsigned	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int unsigned	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

1. 表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int unsigned	10	0	N	Y		评论ID：
2	user_id	int unsigned	10	0	N	N	0	评论人ID：
3	reply_to_id	int unsigned	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int unsigned	10	0	N	N	0	来源ID：

1. 表complaint_service (投诉服务)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	complaint_service_id	int	10	0	N	Y		投诉服务ID
2	complaint_to_the_owner	int	10	0	Y	N	0	投诉业主
3	user_name	varchar	64	0	Y	N		用户姓名
4	date_of_complaint	date	10	0	Y	N		投诉日期
5	complaint_type	varchar	64	0	Y	N		投诉类型
6	complaint_photos	varchar	255	0	Y	N		投诉照片
7	complaint_content	text	65535	0	Y	N		投诉内容
8	examine_state	varchar	16	0	N	N	未审核	审核状态
9	examine_reply	varchar	16	0	Y	N		审核回复
10	recommend	int	10	0	N	N	0	智能推荐
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int unsigned	10	0	N	Y		点赞ID：
2	user_id	int unsigned	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int unsigned	10	0	N	N	0	来源ID：

1. 表house_information (房屋信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	house_information_id	int	10	0	N	Y		房屋信息ID
2	house_name	varchar	64	0	Y	N		房屋名称
3	building	varchar	64	0	Y	N		所属楼栋
4	housing_area	varchar	64	0	Y	N		房屋面积
5	owner_or_not	varchar	64	0	Y	N		有无业主
6	house_cover	varchar	255	0	Y	N		房屋封面
7	house_details	text	65535	0	Y	N		房屋详情
8	owner_user	int	10	0	Y	N	0	业主用户
9	owners_name	varchar	64	0	Y	N		业主姓名
10	owners_gender	varchar	64	0	Y	N		业主性别
11	payment_or_not	varchar	64	0	Y	N		是否缴费
12	hits	int	10	0	N	N	0	点击数
13	praise_len	int	10	0	N	N	0	点赞数
14	recommend	int	10	0	N	N	0	智能推荐
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint unsigned	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

1. 表owner_user (业主用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	owner_user_id	int	10	0	N	Y		业主用户ID
2	owners_name	varchar	64	0	Y	N		业主姓名
3	owners_gender	varchar	64	0	Y	N		业主性别
4	residential_floor	varchar	64	0	Y	N		居住楼层
5	owners_age	varchar	64	0	Y	N		业主年龄
6	id_number	varchar	64	0	Y	N		身份证号
7	examine_state	varchar	16	0	N	N	已通过	审核状态
8	recommend	int	10	0	N	N	0	智能推荐
9	user_id	int	10	0	N	N	0	用户ID
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表parking_space_information (车位信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	parking_space_information_id	int	10	0	N	Y		车位信息ID
2	parking_space_number	varchar	64	0	N	N		车位编号
3	owner_or_not	varchar	64	0	Y	N		有无业主
4	bind_license_plate	varchar	64	0	Y	N		绑定车牌
5	nature_of_parking_space	varchar	64	0	Y	N		车位性质
6	owner_user	int	10	0	Y	N	0	业主用户
7	owners_name	varchar	64	0	Y	N		业主姓名
8	recommend	int	10	0	N	N	0	智能推荐
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int unsigned	10	0	N	Y		点赞ID：
2	user_id	int unsigned	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int unsigned	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

1. 表repair_service (报修服务)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	repair_service_id	int	10	0	N	Y		报修服务ID
2	repair_owner	int	10	0	Y	N	0	报修业主
3	owners_name	varchar	64	0	Y	N		业主姓名
4	contact_number	varchar	64	0	Y	N		联系电话
5	repair_equipment	varchar	64	0	Y	N		报修设备
6	repair_application_date	date	10	0	Y	N		报修日期
7	repair_type	varchar	64	0	Y	N		报修类型
8	repair_photos	varchar	255	0	Y	N		报修照片
9	repair_content	text	65535	0	Y	N		报修内容
10	examine_state	varchar	16	0	N	N	未审核	审核状态
11	examine_reply	varchar	16	0	Y	N		审核回复
12	recommend	int	10	0	N	N	0	智能推荐
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int unsigned	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int unsigned	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

1. 表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

1. 表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint unsigned	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint unsigned	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint unsigned	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint unsigned	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：

1. 表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint unsigned	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint unsigned	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int unsigned	10	0	N	N	0	来源ID：
8	register	smallint unsigned	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

4 章 关键模块的设计与实现

智慧园区管理系统的详细设计与实现主要是根据前面的智慧园区管理系统的需求分析和智慧园区管理系统的总体设计来设计页面并实现业务逻辑。主要从智慧园区管理系统界面实现、业务逻辑实现这两部分进行介绍。

1. 业主模块
  1. 前台首页界面

当进入智慧园区管理系统的时候，首先映入眼帘的是系统的导航栏、轮播图以及公告信息，在左上角能够看到导航栏，其主界面展示如下图4.1所示。

图4.1　首页界面图

首页代码如下：

server:

port: 5000

servlet:

context-path: /api

spring:

datasource:

url: jdbc:mysql://127.0.0.1:3306/CS725260_20211101091736?serverTimezone=GMT%2B8&useSSL=false&characterEncoding=utf-8

username: root

password: root

driver-class-name: com.mysql.cj.jdbc.Driver

jackson:

property-naming-strategy: CAMEL_CASE_TO_LOWER_CASE_WITH_UNDERSCORES

default-property-inclusion: ALWAYS

time-zone: GMT+8

date-format: yyyy-MM-dd HH:mm:ss

servlet:

multipart:

max-file-size: 100MB

max-request-size: 100MB

1. 1. 业主登录界面

智慧园区管理系统中的前台上注册后的业主是可以通过自己的username和password进行登录的，当会员输入完整的自己的username和password信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的username和password在数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到智慧园区管理系统的首页中；否则将会提示相应错误信息，业主登录界面如下图4.3所示。

图4.2业主登录界面图

登录代码如下：

/**

* 登录

* @param data

* @param httpServletRequest

* @return

@PostMapping("login")

public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

log.info("[执行登录接口]");

String username = data.get("username");

String email = data.get("email");

String phone = data.get("phone");

String password = data.get("password");

List resultList = null;

Map<String, String> map = new HashMap<>();

if(username != null && "".equals(username) == false){

map.put("username", username);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(email != null && "".equals(email) == false){

map.put("email", email);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(phone != null && "".equals(phone) == false){

map.put("phone", phone);

resultList = service.select(map, new HashMap<>()).getResultList();

}else{

return error(30000, "账号或密码不能为空");

}

if (resultList == null || password == null) {

return error(30000, "账号或密码不能为空");

}

//判断是否有这个用户

if (resultList.size()<=0){

return error(30000,"用户不存在");

}

User byUsername = (User) resultList.get(0);

Map<String, String> groupMap = new HashMap<>();

groupMap.put("name",byUsername.getUserGroup());

List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

if (groupList.size()<1){

return error(30000,"用户组不存在");

}

UserGroup userGroup = (UserGroup) groupList.get(0);

//查询用户审核状态

if (!StringUtils.isEmpty(userGroup.getSourceTable())){

String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

String res = String.valueOf(service.runCountSql(sql).getSingleResult());

if (res==null){

return error(30000,"用户不存在");

}

if (!res.equals("已通过")){

return error(30000,"该用户审核未通过");

}

//查询用户状态

if (byUsername.getState()!=1){

return error(30000,"用户非可用状态，不能登录");

}

String md5password = service.encryption(password);

if (byUsername.getPassword().equals(md5password)) {

// 存储Token到数据库

AccessToken accessToken = new AccessToken();

accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

accessToken.setUser_id(byUsername.getUserId());

tokenService.save(accessToken);

// 返回用户信息

JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

user.put("token", accessToken.getToken());

JSONObject ret = new JSONObject();

ret.put("obj",user);

return success(ret);

} else {

return error(30000, "账号或密码不正确");

}

1. 1. 智慧园区资讯界面

当访客点击智慧园区管理系统中导航栏上的“智慧园区资讯”后将会进入到该“智慧园区资讯”列表的界面，然后选择想要看的智慧园区资讯，点击进入到详细界面，智慧园区资讯界面如下图4.3 所示。

图4.3智慧园区资讯界面图

1. 1. 投诉服务界面

当访业主击智慧园区管理系统中导航栏上的“投诉服务”后将会进入到该社区服务提交的界面，系统会自动生成日期，业主只需要填写好用户姓名、投诉类型、投诉业主、投诉照片、投诉内容，点击提交就可以了，投诉服务界面如下图4.4所示。

图4.4投诉服务界面图

1. 1. 我的账户界面

当业主点击右上角“我的”这个按钮，会出现子菜单，点击“我的账户”可以对个人的资料以及登录系统的密码进行设置，我的账户界面如下图4.5所示。

图4.5我的账户界面图

1. 1. 报修服务管理界面

当业主点击右上角“我的”这个按钮，会出现子菜单，点击“个人中心”就会进入到业主的后台管理中，在这里可以对提交的报修服务进行管理，报修服务管理界面如下图4.6所示。

图4.6报修服务管理界面图

1. 1. 缴费服务界面

当业主在后台点击 “缴费服务”这个按钮，会出现自己的缴费信息，支持在线支付，缴费服务界面如下图4.7所示。

图4.7水电费缴纳界面图

1. 1. 缴费界面

当业主在后台点击 “缴费服务”这个按钮，会出现自己的缴费信息，点击“支付”按钮，选择支付方式进行缴纳，缴费服务界面如下图4.8所示。

图4.8水电费缴纳界面图

1. 管理人员角色模块

智慧园区管理系统的管理员人员包括了管理员，可以对用户信息、系统信息以及智慧园区投诉信息进行管理回复。

1. 1. 登录界面

管理员，智慧园区经理以及智慧园区员工在登录界面输入账号+密码，点击“登录”按钮，系统在用户数据库表中会对管理员，智慧园区经理以及智慧园区员工的账号进行匹配，账号+密码正确的话，就会登录到系统中各个用户的主管理界面，否则提示对应的信息，返回到登录的界面，如果管理人员忘记密码的话，点击“忘记密码”根据提示可以找回密码，然后再进行登录其主界面展示如下图4.9所示。

图4.9登录界面图

1. 1. 用户管理界面

用户管理模块包含了业主的信息，但是只有管理员可以对业主进行增删改查操作；这里以业主用户为例，界面如下图4.10所示。

图4.10　用户管理界面图

1. 1. 投诉服务界面

管理员点击“投诉服务”这一按钮后会显示出前台业主提交的智慧园区投诉服务，任选一条智慧园区投诉服务，点击“详情”这一按钮后，会对智慧园区投诉服务的进行审核处理；投诉服务界面如下图4.11所示。

图4.11 投诉服务界面图

1. 1. 房屋信息界面

点击“房屋信息”这一按钮后会显示出所有的房屋信息，在房屋信息界面可以添加新的房屋信息，可以对房屋信息进行修改、删除，也可以按照房型或者单元号或者房号对房产查询，房屋信息界面如下图4.12所示。

图4.12　房屋信息界面图

1. 1. 车位信息界面

点击“车位信息”这一按钮后会显示出所有的车位信息，在车位信息界面可以添加新的车位信息，可以对车位信息进行修改、删除，也可以按照车位号或者所属人或者业主名字或者车位状态对车位查询，同时可以对车位的所有人进行设置，车位信息界面如下图4.13所示。

图4.13 车位信息界面图

5 章 系统实验与结果分析
1. 测试目的

系统的前台、后台、数据库完成以后，这个系统才算是完成了一半，我们在这之后要对系统进行最后的一个阶段，那就是测试了，测试对一个系统来说是非常重要的，有的时候开发完一个系统，如果测试不合格的话，这个系统是没有办法进行投入使用的，所有我们要用测试对系统的功能进行检验，把不完善的功能尽量完善，把出现的bug解决掉，然后给用户呈现出一个完美的系统。通过对系统最后一步的测试，使得开发人员对自己的系统更加有信心，更加积极的为后期的系统版本的更新提供支持。

1. 系统部分测试

用户登录功能测试：

表5.1 用户登录功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
用户登录模块测试	用户登录成功的情况	点击前台首页左上角“登录”链接后账号和密码分别输入yonghu1和123456后点击“登录”按钮。	登录成功并调整到用户界面	正确

缴费服务信息添加功能测试：

表5.2 缴费服务信息添加功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
缴费服务添加模块测试	缴费服务添加成功的情况	在缴费服务缴纳的页面中将点击添加，选择业主+输入姓名+单元号+门牌号+缴费服务，输入正确的信息后然后点击“提交”按钮。	提示添加成功	正确
缴费服务添加模块测试	缴费服务添加失败的情况	在缴费服务建安页面中不填写的业主，其他信息正常输入“提交”按钮。	提示“添加失败，业主不能为空”	正确

查询业主信息功能模块测试：

表5.3 查询业主信息功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
查询业主信息功能测试	查询成功的情况	菜单栏中点击用户管理菜单下的子菜单业主用户，输入入用户名或者姓名对业主用户进行查询	查询成功	正确

查询智慧园区资讯信息功能模块测试：

表5.4 查询智慧园区资讯信息功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
查询智慧园区资讯信息功能测试	查询成功的情况	在系统的首页点击菜单栏中智慧园区资讯这个按钮，查看智慧园区资讯列表，对智慧园区资讯进行查询	查询成功	正确

1. 系统测试结果

通过对智慧园区管理系统的调试，能够检测智慧园区管理系统的稳定性，为智慧园区管理系统正式运行、稳定运行提供了可预测性的维护备案。能够帮助使用者熟悉整个智慧园区管理系统，并对智慧园区管理系统可能出现的错误有所了解。本章节提供了部分调试用例及调试日志，可以帮助使用者解决简单的错误问题，也加深了开发者对于此框架下的智慧园区管理系统编写的了解度，为后期开发者顺利完成智慧园区管理系统、发布智慧园区管理系统提供了非常大的帮助。

6 章结论

本次智慧园区管理系统的开发中我学会了例如良好的编程思想和完善的规划思想。在着手编程之前需要罗列出程序框架的大概，脑海中构建出程序的主题框架。做好这一步我们才能胸有成竹的经行开发项目。当设计框架了熟于心之后，需要思考本次编程所需的主要知识点和技术点，并充分学习。如此一来项目的开发才能循序渐进、如丝般顺滑，长久以往就能养成良好的开发习惯。一个程序好不好还要看出的bug多不多，如果在项目完成前做好bug的查验与预防可能发生的事故才能保证程序的稳定长久性运行。如果项目在完工后出现各种问题自己，那么在进入社会后，不仅会给公司团队带来麻烦和增加不必要的工作，还会导致客户流失，公司对自己的评价下降。

在本次项目中我也暴露了诸多问题。对于java相关的编程知识有所欠缺，环境配置和算法上出现诸多问题，时常导致项目运行出错，或者目标的实现有问题。或者实现想法时算法未优化，使得代码冗长，程序运行不顺畅。

参考文献

[1]网页设计与网站建设从入门到精通[M]. 化学工业出版社.张翔.2012

[2]Java Web应用开发教程[M]. 北京邮电大学出版社.于静.2010

[3]互联网+时代PHP动态网站开发技术[J].周黎宁.科技风.2019(04)

[4] PHP Web程序设计与项目案例开发[M]. 清华大学出版社.马石安. 2019

[5]网站建设与管理基础及实训[M]. 清华大学出版社.吴代文.2013

[6] The Comparison Firebase Realtime Database and MySQL Database Performance using Wilcoxon Signed-Rank Test[J]. Margaretha Ohyver，Jurike V. Moniaga，Iwa Sungkawa，Bonifasius Edwin Subagyo，Ian Argus Chandra.Procedia Computer Science.

[7] 基于PHP的简单网页设计[J]. 李秋锦.科技经济导刊.2019(16)

[8]网络数据库连接技术及运用之研究[J]. 赵辉，熊文俊.电脑知识与技术. 2019(17)

[9] Evgeny A. Antipov， Elena B. Pokryshevskaya.Rank-sales relationship in electronic commerce: Evidence from publicly available data on 11 product categories[J].2016.16

[10] Rapid software integration using structured methods[J]. Mark J. Bennett.Journal of Systems Integration.1992(1)

[11]胡锋.基于PHP及MySQL数据库的行业网站建设[J].电脑知识与技术，2016.

[12]陈云芳，潘利华，陈瑞，刘小清，吴丽.基于PHP语言访问MySQL数据库的实现[J].中国新通信，2015.

[13]李年安.基于PHP的网站编程设计与实现[J].电脑开发与应用，2014.

[14]（美）W Jason Gilmore.PHP与MySQL程序设计[M].人民邮电出版社，2011.

[15]（澳）威利，（澳）汤姆森.php和mysql web开发(第4版) [M].机械工业出版社，2009.

致谢

至此论文结束，感谢您的阅读。在此我要感谢我的导师，虽然我在实习期间很忙，论文撰写总是停停改改，但是导师依然十分负责，时不时的询问我的任务进展情况，跟进我的论文进度。虽然我在实习期间很忙，以至于很晚才开始进行论文撰写和编写程序的工作，但是在指导老师的帮助下，我逐步完成了自己的论文和程序，从导师身上也学习到很多知识，和经验，这些知识和经验令我受益匪浅。也从导师身上看到了自己的不足，不论是在即使层面上还是在对待工作的态度上，倒数如同明镜一般照出了我的缺点我的不足。此外，我还要感谢在我实习期间在论文和程序上帮助过我的同学和社会人士，此前我对于PHP方面的一些知识还不了解，是他们在我编写程序过程中给了我很多的启发和感想，也帮助了我对于程序的调试和检测。没有他们我是不能顺利完成本次毕业设计的。至此，我的毕业设计就花上了一个圆满的句号了。
