在移动端UI自动化测试过程中，需要对设备上的元素进行定位，获取元素进行点击或者校验操作，在此记录三个获取元素的方法/工具，分别是UIAutomatorViewer、appium inspector，以及在代码中打印页面元素。

一、UIAutomatorViewer

UIAutomatorViewer是Android SDK中的一个工具

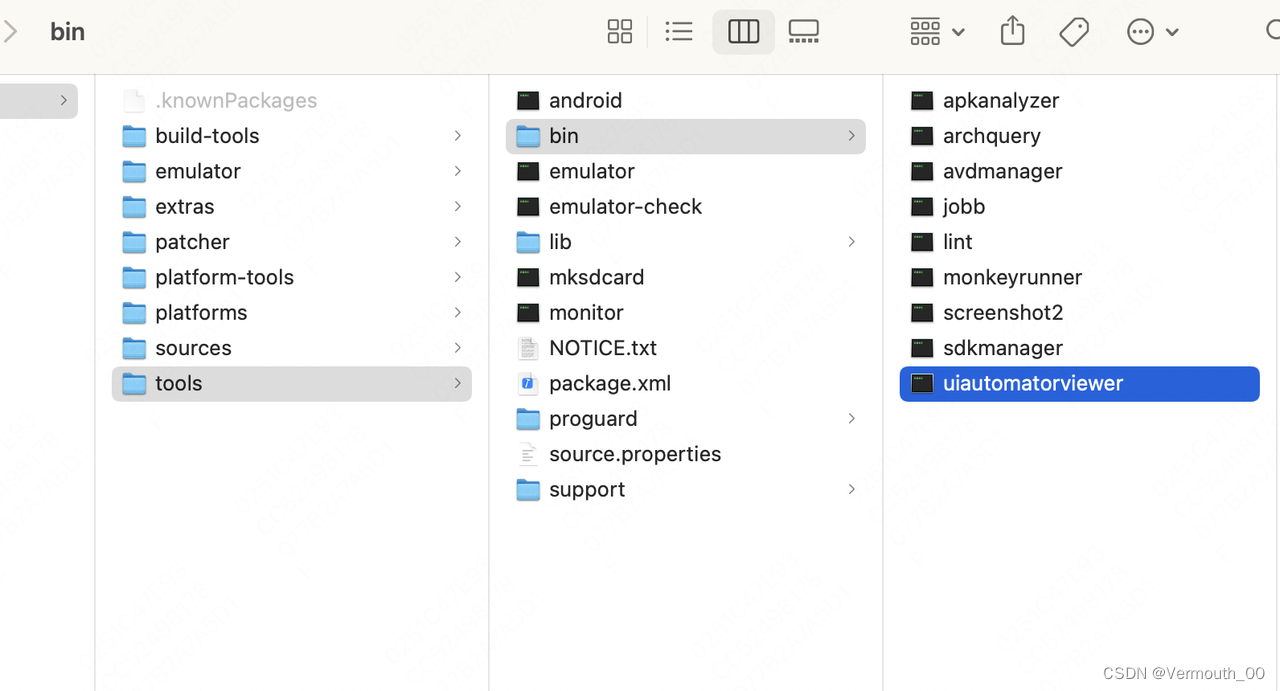

位于android sdk目录下，/tools/bin/

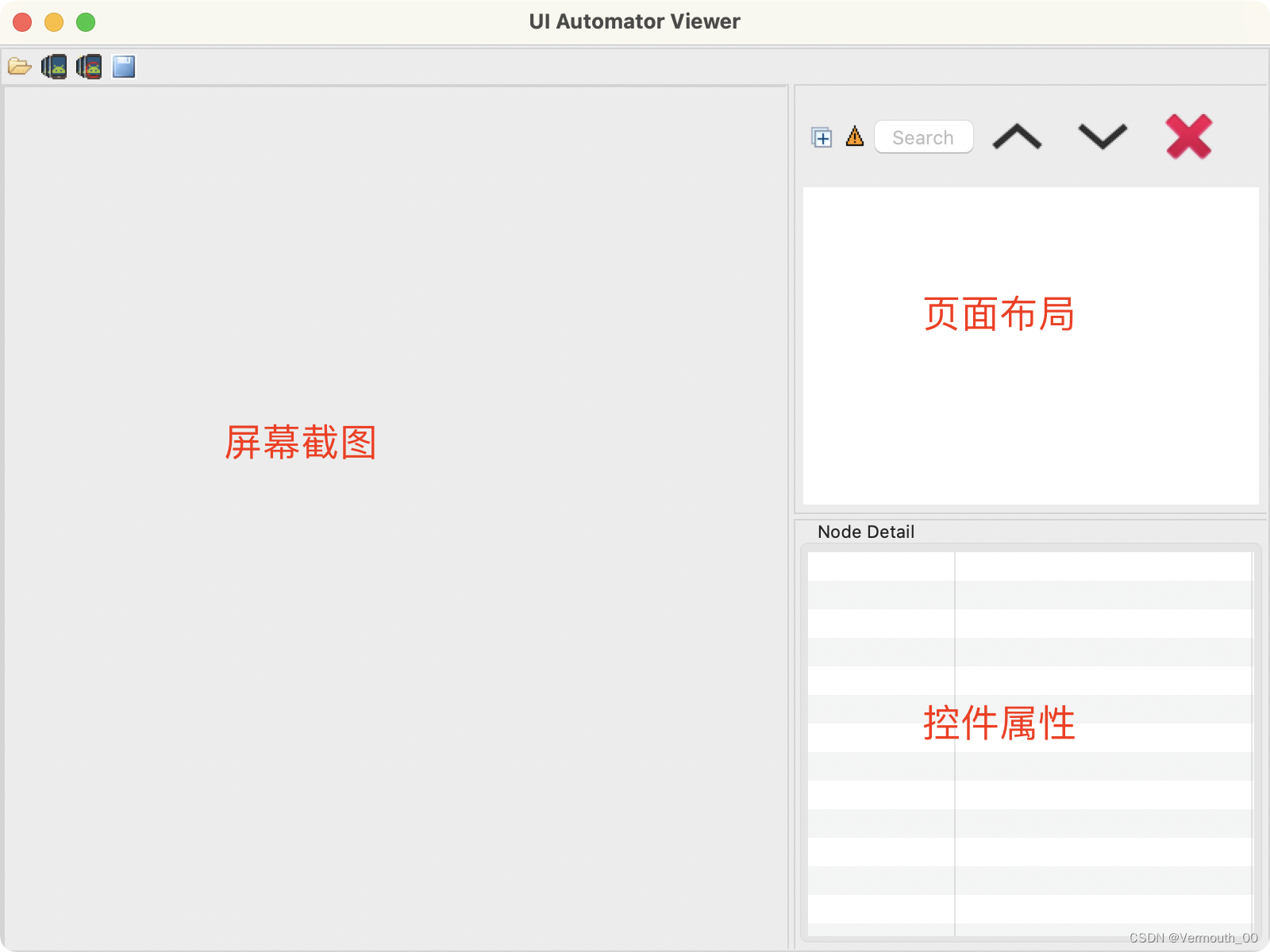

打开后

左上角工具栏的四个按钮，功能分别为：打开已保存的界面快照和布局；抓取手机当前屏幕截图；带有压缩层次结构的设备屏幕截图；保存当前屏幕界面的截图和布局。

第二按钮与第三按钮的区别在于：第二按钮把全部布局呈现出来，而第三按钮只呈现有用的控件布局。比如存在一个Frame，但只有装饰功能，那么点击第三按钮时，可能不被呈现。

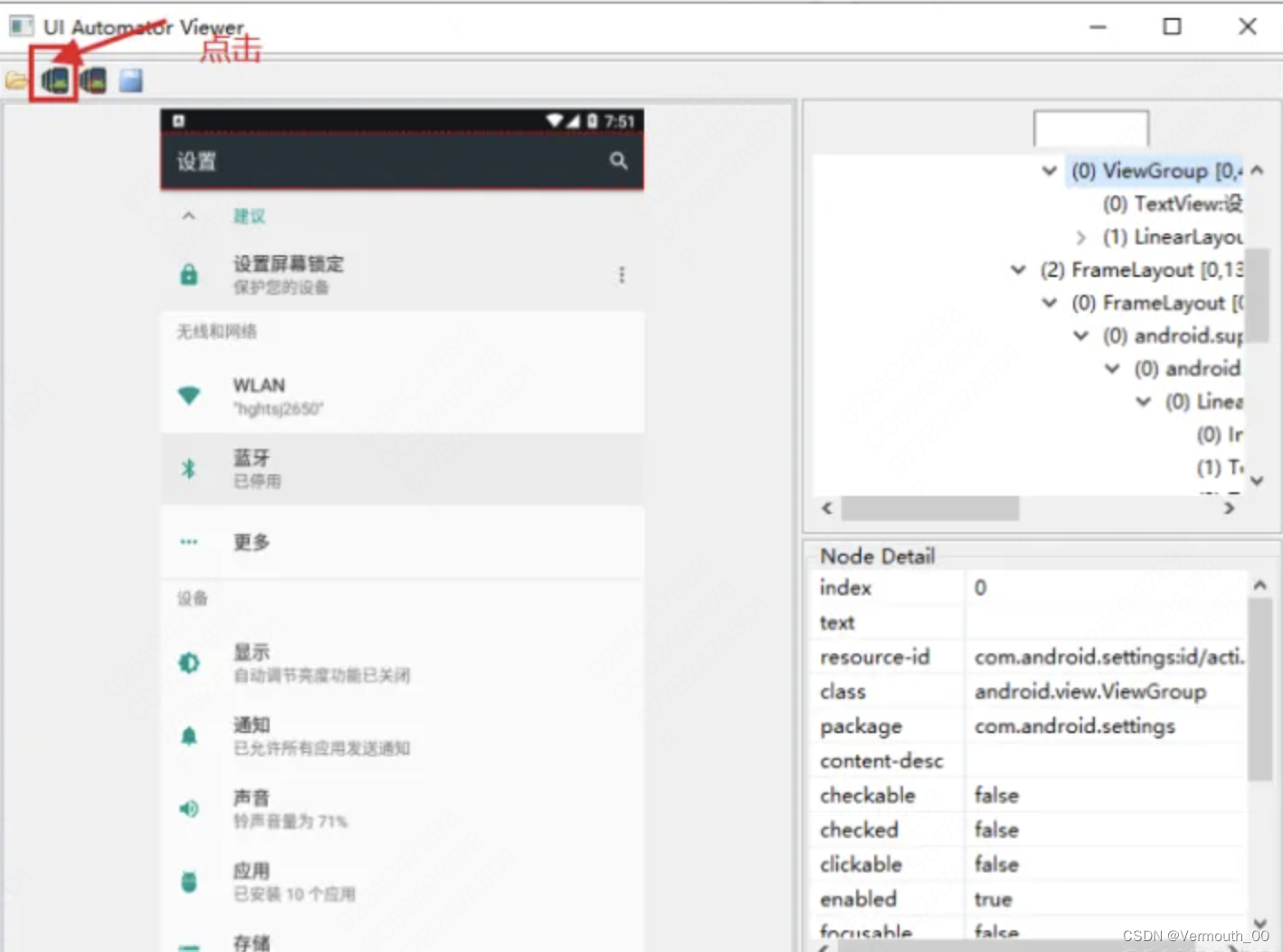

打开UIAutomatorViewer工具后，手机用数据线连接电脑，操作到需要截图的页面，点击第二个按钮截图即可。

点击左侧需要查看的控件，即可在右侧看到控件对应的详细信息。

uiautomatorviewer常见问题

界面按钮点击无反应，不能抓取手机屏幕

可以参考以下方案解决：

1.open ~/Library/Android/sdk/tools/lib/x86_64 打开x86_64文件夹，将其中的 swt.jar 重命名为 swt2.jar；

在这个链接中下载swt.jar 文件：https://www.eclipse.org/downloads/download.php?file=/eclipse/downloads/drops4/R-4.19-202103031800/swt-4.19-cocoa-macosx-x86_64.zip

将下载的swt文件中的swt.jar copy到 /Library/Android/sdk/tools/lib/x86_64 这个文件夹下，并将swt.jar文件重命名为swt3.jar
然后再次打开uiautomatorviewer

2.可以尝试拔了数据线重新插上；

3.可以关闭和重启adb服务。执行命令如下： adb kill-serveradb start-server

二、appium inspector

appium desktop自带appium inspector，并且，不同于UIAutomatorViewer只能获取安卓设备的元素，appium inspector可以获取安卓和iOS设备的元素。

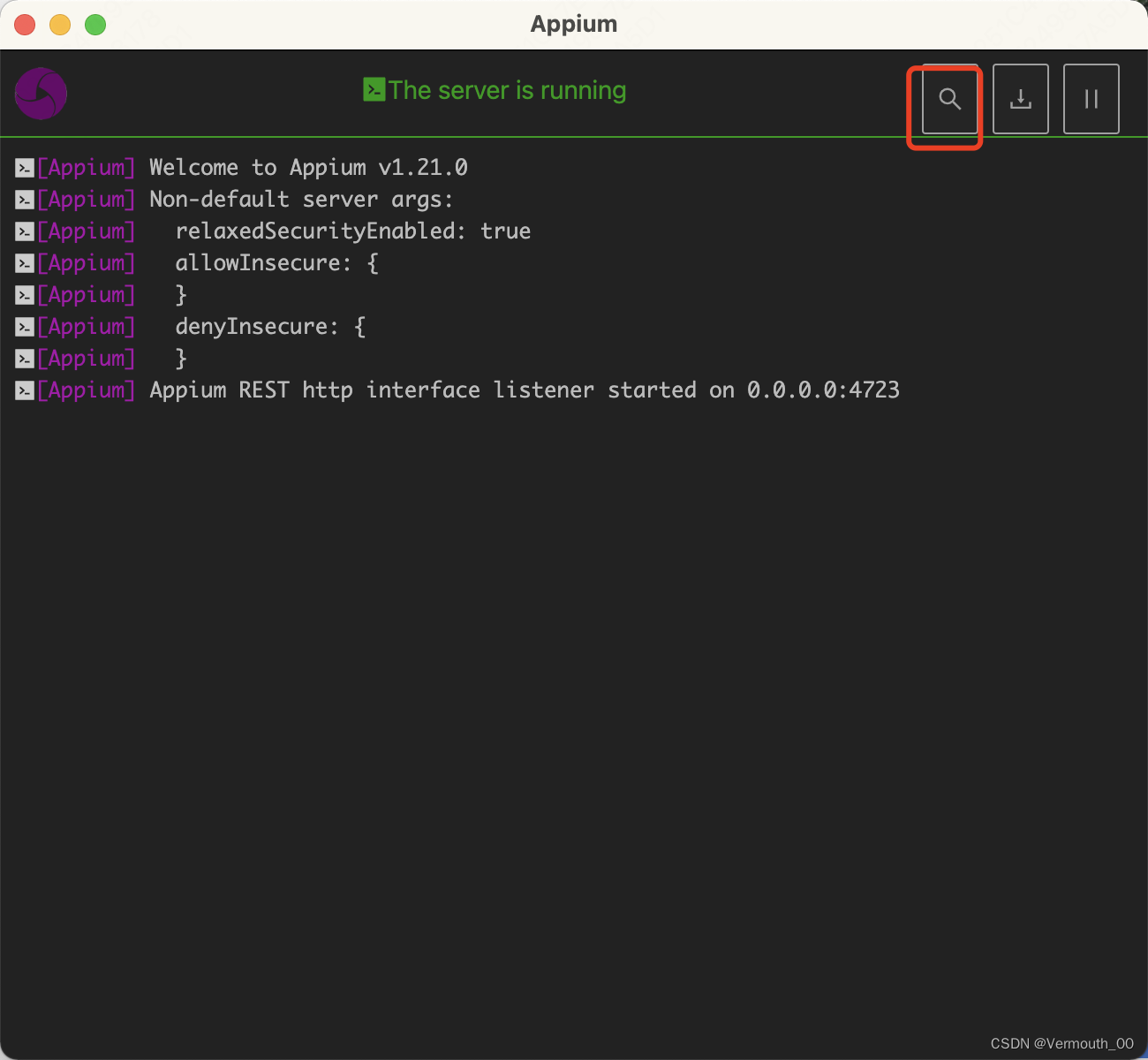

启动appium之后，点击右上角的🔍，打开appium inspector

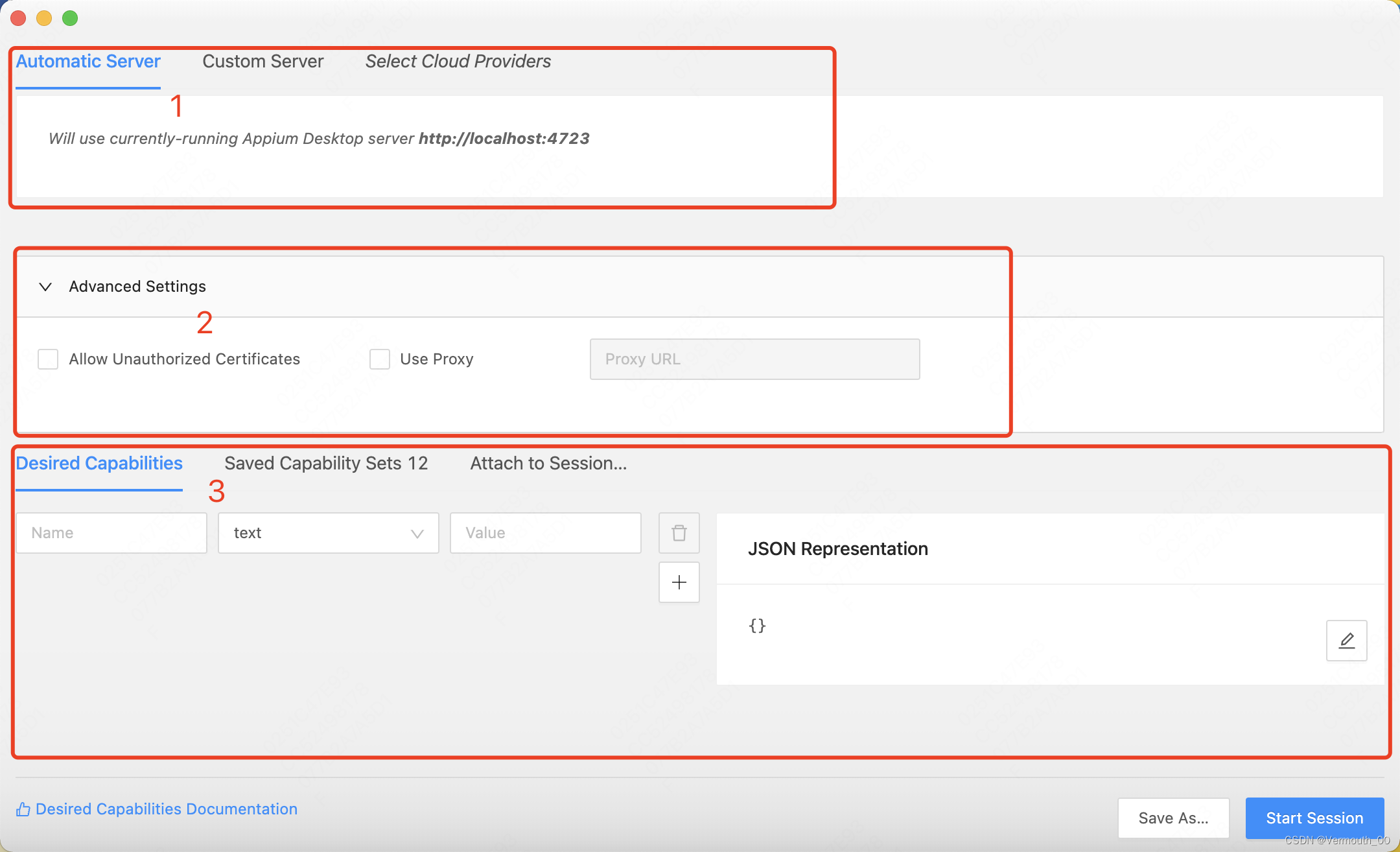

布局1是Appium Inspector服务的设置。 Automatic Server ：自动服务器。 Custom Server ：定制服务器。 Select Cloud Providers ：选择云提供商。我们一般使用Automatic Server即可： Will use currently-running Appium Desktop server 将使用当前运行的Appium桌面服务器。

布局2是高级设置。可以设置： Allow Unauthorized Certificates：允许未经授权的证书。 Use Proxy：使用代理服务器。初学一般我们不进行高级设置。

布局3是Desired Capabilities参数设置。 Desired Capabilities：编写Desired Capabilities参数。 Saved Capability Sets：已保存的Desired Capabilities，可以进行查看和修改。 Attach to Session...：附加到会话...

添加Desired Capabilities参数时，可以在左侧一行一行手动添加，也可以将编辑好的json格式数据直接粘贴在右侧。

点击start session，获取手机界面。

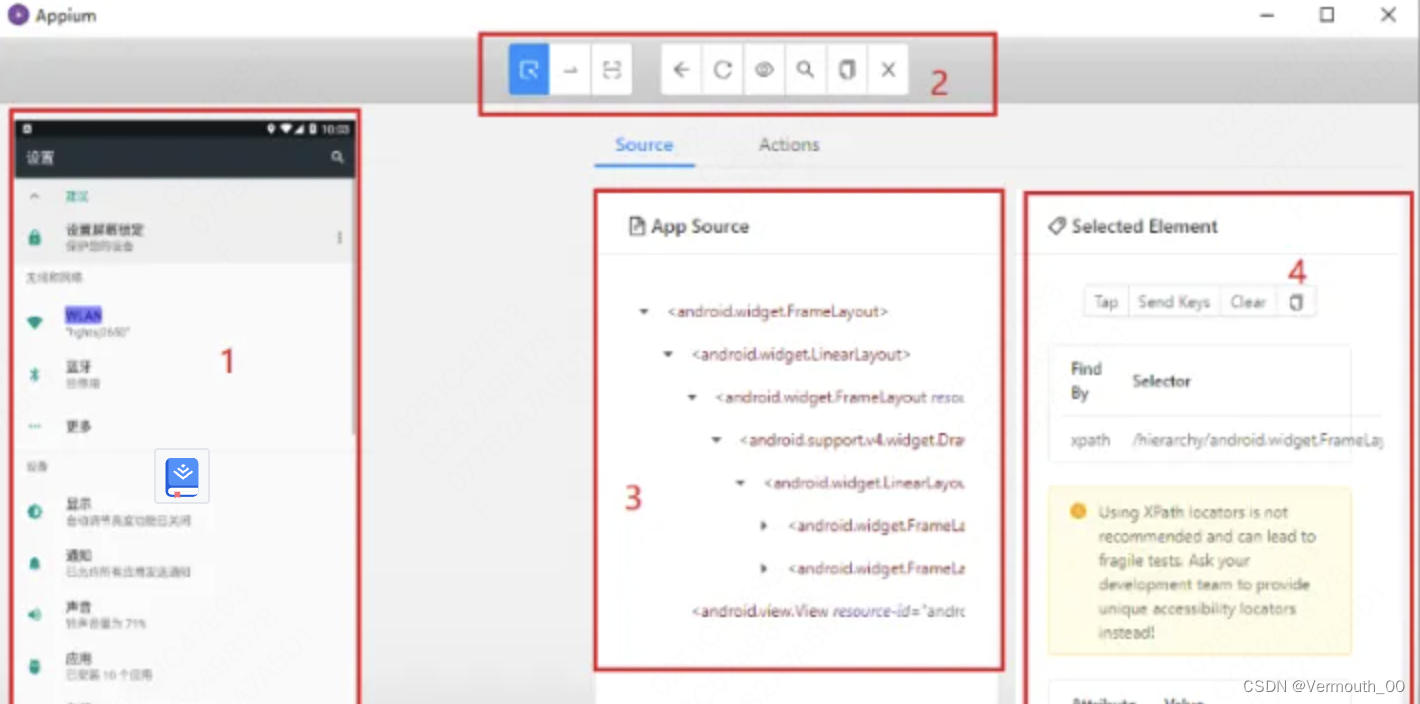

布局1：截图的手机界面可以点击选择元素。

布局2：顶部操作栏从左往右的按钮依次是 Select Element：选择元素。 Swipe By Coordinates：选择滑动的起始和结束位置。 Tap By Coordinates：使得手机界面变换可操作状态，可以点击界面的元素。 Back：模拟Android的返回键。 Refresh Source & Screenshot：刷新页面，用来重新获取手机当前界面。 Start Recording：录制操作。 Search for element：校验定位表达式。 Copy XML Source to Clipboard：复制XML树。 Quit Session & Close Inspector：退出当前Session。

布局3：XML树以XML树的形式，展示界面上的控件布局。

布局4：控件属性区域选择某个控件，在这里可以显示该控件的所有属性和值。

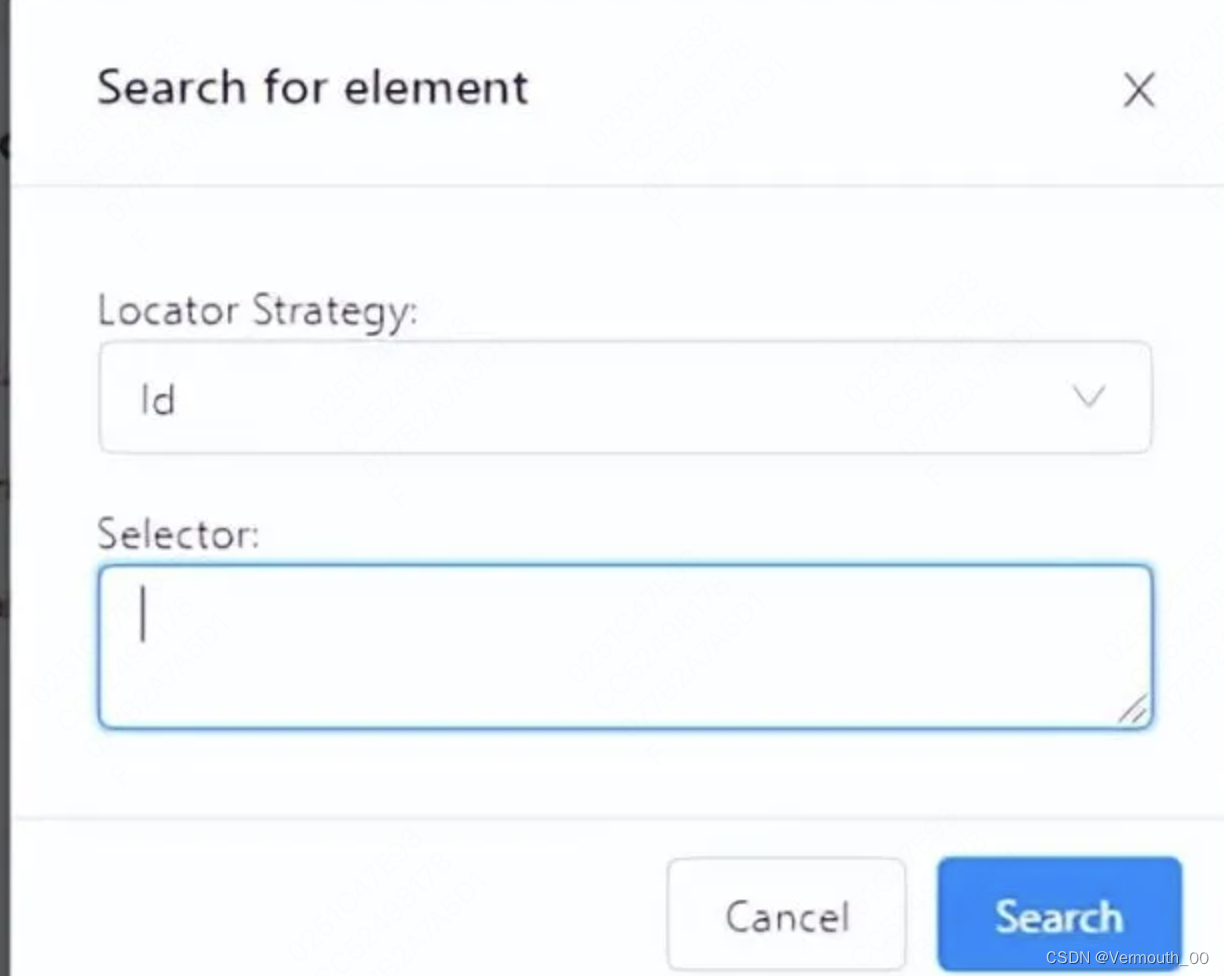

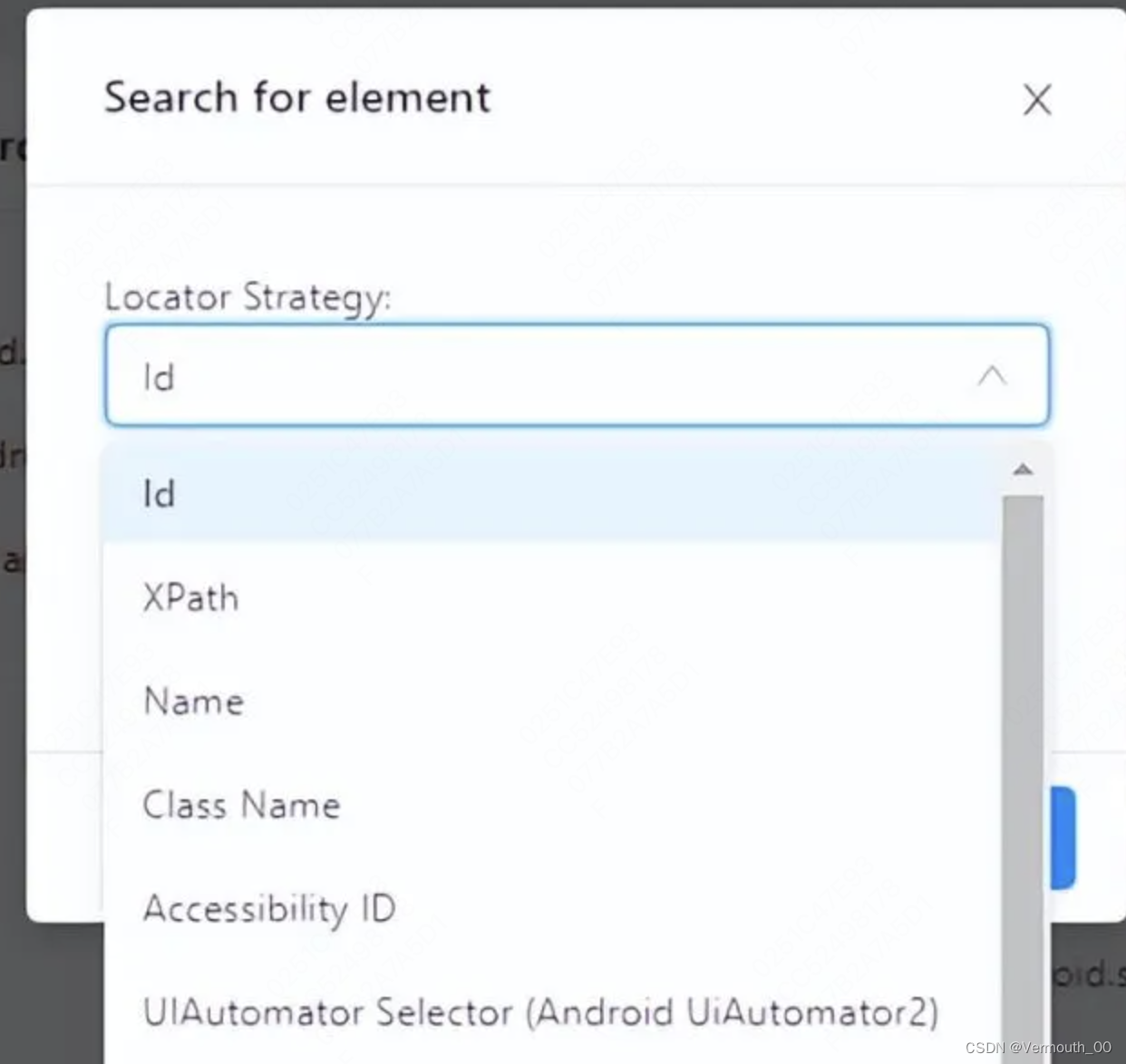

搜索元素🔍
