【工作流引擎】BPMN2.0介绍

BPMN2.0

BPMN（Business Process Modeling Notation）是一种流程建模的通用和标准语言，用来绘制业务流程图，以便更好地让各部门之间理解业务流程和相互关系，旨在促进业务流程的沟通和理解。

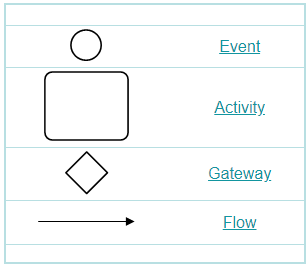

1、 BPMN 基本建模元素

2、 事件 （Event)

• 开始(Start Event) - 表示一个流程的开始。
• 中间 (Intermediate Event)- 发生的开始和结束事件之间，影响处理的流程。
• 结束(End Event) - 表示该过程结束。

注意：如果您添加一个信封的图标给上述任何某个事件，那你将触发一个消息事件。即可以是由一个消息的到达而启动一个进程，也可以是在中间的某个位置与中间事件中发送一个消息（或捕获消息），或者可以在一个过程结束时发送的消息。详细查看BPMN Quick Guide</
