嵌入式Linux —— usb鼠标驱动

声明：本文章是看完韦东山老师的usb鼠标驱动视频所写的关于usb鼠标的驱动，因此如果有相关内容与其他网友相同，敬请原谅。同时我还是想说本文只是总结自己的学习所得，同时也将自己所学到的知识写下来，所以如果这篇文章对你有帮助，那是我的荣幸。

在介绍驱动程序前我想向大家介绍一下usb_bus_type（usb总线驱动类），内核中有不同的总线类型，不同的总线有不同的匹配方式，如我们前面所学的platform_bus_type是使用名字来匹配的，而这里要讲的usb_bus_type的匹配是通过id_table来匹配的，但是各种总线的匹配流程大致还是一样的。因为要想将设备和驱动通过总线连接起来就不可避免的用到了match函数。就像你要相亲你就要将你的要求都写出来，而女方也要将自己对另一半的要求写出来，然后你们双方都把各自的请求交给婚介所，而婚介所所做的事就是将你的要求与每一个女士的请求进行比较，注意这里就用到了比较（match），当他们发现有一个女士满足你的要求，而你也正好满足这个女士的要求时，他就会对你说“给你匹配到了合适的女士”，而同时他也会对那位女士说“给你匹配到了合适的男士”，然后就安排你们相亲了。而我们的总线——设备——驱动模型就类似这个相亲模型。其中你是设备，那些女士是驱动，而婚介所就是总线了。

有了上面的例子，我们结合这个例子分析一下这个匹配流程：

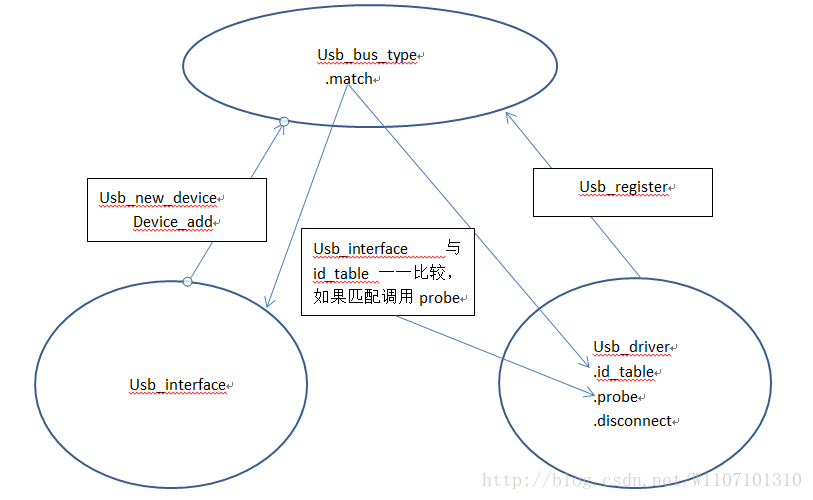

上面这幅图就将，usb_bus_type的框架大致描绘出来了，下面我们详细的说一下。如上图所示，总线模型的最主要部分就是位于上层的总线，总线中有一个match函数，他会将通过usb_new_device向上注册的usb_interface和通过usb_register向上注册的usb_driver中的id_table一一比较（这个过程就类似于你和那些女士分别向婚介所投递个人信息），当发现设备和驱动匹配时，他就会调用的driver中的probe函数（这就相当于当发现你与其中一位女士匹配时就会通知你们相亲）。很多朋友可能会问“两个人相亲他们匹配的可能是性格，三观，收入等等，而设备和驱动他们匹配的是什么那？”，我们说了，不同的总线类型匹配的标准不一样，但总要有个可以匹配的吧。是的，在usb总线类型中，我们匹配的是id_table，可能很多人会问可以讲的细点吗？就像你说的相亲的时候匹配三观，可三观太大了，可以细分一下吗？，这个是可以的我们打开id_table的代码就会发现有：



<span style="color:#333300">static struct usb_device_id usb_mouse_id_table [] = {
	{ USB_INTERFACE_INFO(USB_INTERFACE_CLASS_HID, USB_INTERFACE_SUBCLASS_BOOT,
		USB_INTERFACE_PROTOCOL_MOUSE) },
	{ }	/* Terminating entry */
};</span>





#define USB_INTERFACE_INFO(cl,sc,pr) \
	.match_flags = USB_DEVICE_ID_MATCH_INT_INFO, .bInterfaceClass = (cl), \
	.bInterfaceSubClass = (sc), .bInterfaceProtocol = (pr)



上面就是详细的比较类型了，他们有接口类，接口子类，以及接口协议，三部分组成。不过你还可以加附加条件比如：



{USB_DEVICE(设备ID，产品ID)}，

这样就可以在原有的基础上缩小范围了。



而具体的代码描述为：

在hub.c的hub_port_connect_change函数中，有udev = usb_alloc_dev(hdev, hdev->bus, port1);而usb_alloc_dev就是分配一个设备结构体，而这个设备中都分配了什么那？我们可以进去看一下，我们可以在usb_alloc_dev函数中看到这样的代码：



dev->dev.bus = &usb_bus_type;

 这行代码就定义了usb_bus_type，那么我们进去看看这个总线中又定义了什么：





struct bus_type usb_bus_type = {
	.name =		"usb",
	.match =	usb_device_match,     //非常重要的match函数
	.uevent =	usb_uevent,
	.suspend =	usb_suspend,
	.resume =	usb_resume,
};

我们可以从中看到一个match函数，我们在前面说过，虽然不同的总线他们匹配的数据可能不一样，但是他们的大致过程是一样的。下面我们进入usb_device_match函数中：





static int usb_device_match(struct device *dev, struct device_driver *drv)
		intf = to_usb_interface(dev);
		usb_drv = to_usb_driver(drv);

		id = usb_match_id(intf, usb_drv->id_table);

通过上面的代码我们就可以知道他们所匹配的是dev的信息和id_table的 信息。

有了上面的了解，我们现在来写一个简单的usb鼠标驱动，我们的目标是：当按下左键时上报按键L，当按下右键时上报S，中键ENTRR。



从上面的目标可以看出我们需要用到输入子系统来上报按键。从usb_bus_type中我们知道usb的总线和设备部分已经写好，而我们可以做的就是写出驱动程序，下面我们开始写驱动程序。与其他的驱动程序一样，我们还是先搭好这个驱动程序的框架，然后在向其中填入想要做的事情的代码，而usb驱动的框架为：

1.分配/设置usb_driver结构体

2.在入口函数中注册这个结构体，在出口函数中注销这个结构体

而详细的代码为：



static struct usb_driver usb_mouse_drv = {        /* 分配设置usb_driver结构体 */
	.name		= "usbmouse",
	.probe		= usb_mouse_probe,
	.disconnect	= usb_mouse_disconnect,
	.id_table	= usb_mouse_id_table,
};

int usb_drv_init(void)
{
	usb_register(&usb_mouse_drv);             /* 注册usb_driver结构体 */
	return 0;
}

void usb_drv_exit(void)
{
	usb_deregister(&usb_mouse_drv);/* 注销usb_driver结构体 */
}

通过上面的代码我们可以看出，usb_driver结构体中有id_table（用于匹配设备），probe函数（当匹配成功时调用），disconnect函数（当匹配的设备离开时调用），注意：这三个是必不可少的。而其他的选项则是可以选择的。在上面我已经说过id_table了。所以这里并不详细说，只是介绍一下他的内容，代码如下：





static struct usb_device_id usb_mouse_id_table [] = {
  { USB_INTERFACE_INFO(USB_INTERFACE_CLASS_HID, USB_INTERFACE_SUBCLASS_BOOT,
	  USB_INTERFACE_PROTOCOL_MOUSE) },
  { } /* Terminating entry */
};

而其中USB_INTERFACE_INFO是一个宏：





/**
 * USB_INTERFACE_INFO - macro used to describe a class of usb interfaces
 * @cl: bInterfaceClass value
 * @sc: bInterfaceSubClass value
 * @pr: bInterfaceProtocol value
 *
 * This macro is used to create a struct usb_device_id that matches a
 * specific class of interfaces.
 */
#define USB_INTERFACE_INFO(cl,sc,pr) \
	.match_flags = USB_DEVICE_ID_MATCH_INT_INFO, .bInterfaceClass = (cl), \
	.bInterfaceSubClass = (sc), .bInterfaceProtocol = (pr)







通过介绍上面的注解可以看出，他提供的是 接口类，接口子类，和接口协议。所以你可以提供相应的这三项来进行匹配。同时如果你对厂家ID和设备ID有其他的要求也可以通过id_table中的USB_DEVICE选项设置。

写好id_table 后设备就可以与驱动程序进行匹配了，那么我们接下来就应该写匹配成功后要进入的probe函数了。那么进入probe后我们应该干什么那？我们要想一下自己的目的是通过按下鼠标实现按键功能，既然是按键功能就要用到输入子系统了，那么输入子系统的框架又是什么那？

1.分配 input_dev结构体

2.设置input_dev结构体

3.注册input_dev结构体

4.硬件相关的操作

此处硬件相关的操作与以往不同，以前的按键，触摸屏是通过读寄存器或者ADC值，而现在的硬件相关操作是在usb驱动框架中的操作，所以此处应当由usb总线驱动提供usb读写函数来进行数据传输。

下面是probe函数的代码：



int usb_mouse_probe (struct usb_interface *intf,
		      const struct usb_device_id *id)
{
	struct usb_device *dev = interface_to_usbdev(intf);
	struct usb_host_interface *interface;
	struct usb_endpoint_descriptor *endpoint;

	interface = intf->cur_altsetting;
	endpoint = &interface->endpoint[0].desc;

	/*1   分配一个input_dev结构体 */
	uk_dev = input_allocate_device();

	/*2   设置 */
	/*2.1 产生哪类事件 */
	set_bit(EV_KEY,uk_dev->evbit);    //产生按键类事件
	set_bit(EV_REP,uk_dev->evbit);    //产生重复类事件

	/*2.2 产生这类事件中的那个 */
	set_bit(KEY_L,uk_dev->keybit);   //按键类中的按键L
	set_bit(KEY_S,uk_dev->keybit);   //按键类中的按键S
	set_bit(KEY_ENTER,uk_dev->keybit); //按键类中的按键ENTER

	/*3  注册 */
	input_register_device(uk_dev);

	/*4 硬件相关设置:通过使用USB设备总线获取读写函数 */
	/* 数据传输三要素：源，目的，长度 */

	/* 源：USB设备的某个端点 */
	pipe = usb_rcvintpipe(dev, endpoint->bEndpointAddress);

	/* 长度 */
	len = endpoint->wMaxPacketSize;

	/* 目的：  */
	usb_buf = usb_buffer_alloc(dev,len,GFP_KERNEL,&usb_buf_phys);

	/* 使用三要素 */
	/* 分配一个urb（USB request block） */
	uk_urb = usb_alloc_urb(0,GFP_KERNEL);

	/* 设置使用urb */
	usb_fill_int_urb(uk_urb, dev, pipe, usb_buf,
			 len,
			 usb_mouse_irq, NULL, endpoint->bInterval);
	uk_urb->transfer_dma = usb_buf_phys;
	uk_urb->transfer_flags |= URB_NO_TRANSFER_DMA_MAP;

	/* 使用urb */
	usb_submit_urb(uk_urb,GFP_KERNEL);

	return 0;
}

上面的程序已经说明了input_dev的框架，只是有些同学可能会问这代码中的第四部分是怎么回事？

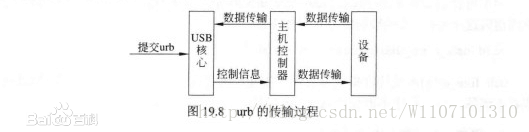

这就要介绍另一个非常有用的结构体USB请求块(USB request block，URB)，URB是USB设备驱动中用来描述与USB设备通信所用的基本载体和核心数据结构，与网络设备驱动中的sk_buff结构体类似，是USB主机与设备之间传输数据的封装。

一个urb包含了执行usb传输所需要的所有信息。当要进行数据传输时，需要分配一个urb结构体，对其进行初始化，然后将其提交给usb核心。USB核心对urb进行解析，将控制信息提交给主机控制器，由主机控制器负责数据到设备的传输。这时，驱动程序只需等待，当数据回传到主机控制器后，会转发给USB核心，唤醒等待的驱动程序，由驱动程序完成剩下的工作。

更为具体地说，Linux中的设备驱动程序只要为每一次请求准备一个urb结构体，然后把它填充好，就可以调用函数usb_submit_urb()提交给USB核心。然后USB核心将urb传递给USB主机控制器，最终传递给USB设备。USB设备获得urb结构体后，会解析这个结构体，并以相反的路线将数据返回给Linux内核。











注：上面的描述是从百度百科抄来的，我看他写的比较简单就抄下来分享给大家了。

写完这些我们就应该完成usb_fill_int_urb函数中的usb_mouse_irq函数了，也许有些朋友可能会问这是中断函数吗？我的回答是这是中断函数，只不过这是主机控制器产生的中断而不是从机设备：

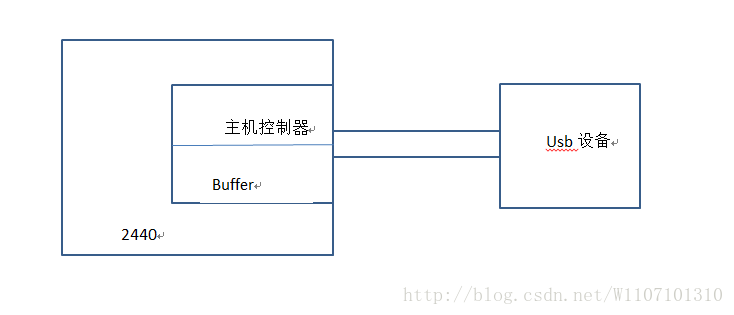

像上面这个示意图一样，主机控制器不断的查询usb设备获得数据后将数据放入buffer中，然后主机控制器就会产生一个中断从而使是上面的这个usb_mouse_irq函数被调用。

而在usb_mouse_irq函数中要做的就是将将获得的按键值上报：



static void usb_mouse_irq(struct urb *urb)
{
	static unsigned char pre_val;

	if((pre_val & (1<<0)) != (usb_buf[0] & (1<<0))){

		/* 左键发生了变化 */
		input_event(uk_dev,EV_KEY,KEY_L,usb_buf[0] & (1<<0) ? 1 : 0);
		input_sync(uk_dev);
	}

	if((pre_val & (1<<1)) != (usb_buf[0] & (1<<1))){
		/* 右键发生了变化 */
		input_event(uk_dev,EV_KEY,KEY_S,usb_buf[0] & (1<<1) ? 1 : 0);
		input_sync(uk_dev);
	}

	if((pre_val & (1<<2)) != (usb_buf[0] & (1<<2))){
		/* 中键发生了变化 */
		input_event(uk_dev,EV_KEY,KEY_ENTER,usb_buf[0] & (1<<2) ? 1 : 0);
		input_sync(uk_dev);
	}

	pre_val = usb_buf[0];
	/* 从新提交urb */
	usb_submit_urb(uk_urb,GFP_KERNEL);
}











上面就是这个驱动的主要部分了，但是当设备离开时会调用相应的disconnect函数，下面我们来写disconcert函数：



void usb_mouse_disconnect(struct usb_interface *intf)
{
	struct usb_device *dev = interface_to_usbdev(intf);

	usb_kill_urb(uk_urb);
	usb_free_urb(uk_urb);
	usb_buffer_free(dev,len, usb_buf, usb_buf_phys);
	input_unregister_device(uk_dev);
	input_free_device(uk_dev);

}

完成disconnect函数，这个驱动程序就算完成了。



而这里还有几篇文章是我参考过得：

ARM-Linux开发之USB驱动鼠标控制 ：这篇文章也是按韦东山老师的方式所写的驱动

嵌入式Linux USB驱动开发之教你一步步编写USB驱动程序

嵌入式linux下usb驱动开发方法--看完少走弯路 ：这篇文章虽然文字不多，对学习usb驱动的很有帮助

嵌入式Linux驱动学习之路(二十)USB设备驱动：这篇文章是对老师上课内容的总结，并有完整的代码





Linux USB 驱动开发（五）—— USB驱动程序开发过程简单总结：这篇文章虽然不是讲的usb鼠标，但就usb驱动的很多的原理做了介绍





嵌入式linux下如何使用usb键盘和鼠标

  ：这篇文章是一篇很好的就是usb鼠标的文章。
