磁簧开关/干簧管传感器原理

磁簧开关又名：干簧管继电器,干簧继电器,干簧开关,干簧管,舌簧开关，系磁控制传感器。

(1)构造
将磁性材料加工成为簧片，以适当的间隔重迭，和不活性气体一起
封入玻璃管内，做成磁性驱动开关，为了使磁簧之端点有良好之导电性，
因而镀上白金、金、铑(Rd)、钌(Ru)等贵重金属作成之接点

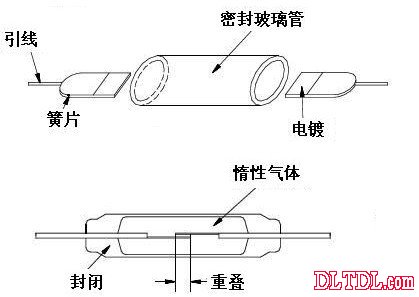

              图1 磁簧开关的构造

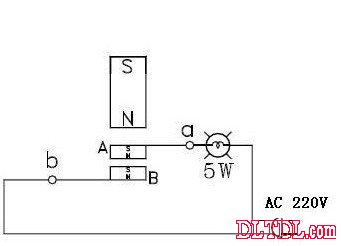

         图2 磁簧开关的动作

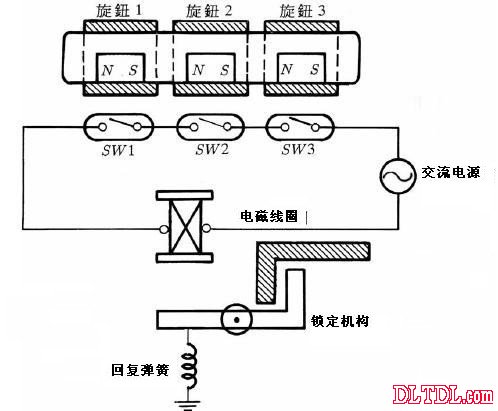

                        图3 磁簧开关的应用-电磁锁



                          图4 磁簧开关的应用 频率-电压转换器

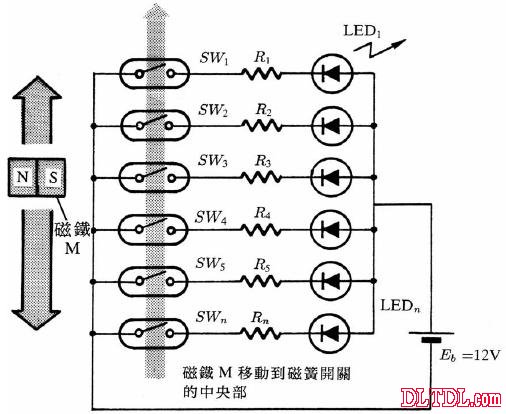

           图3 磁簧开关的应用-磁浮子液位计指示器

(2)工作原理
如图2所示在磁铁周围有很多由N 极到S 极的磁力线，在磁场中之
簧片为一导磁性物质，簧片会因磁场作用而被磁化，而且极性相反，磁
簧开关就是利用此一原理，当磁场接近时产生异极诱导，当磁性吸力较
磁簧之机械弹力高时，使接点闭合(ON),当外接蜂鸣器时,则发生鸣叫。
如图2,当磁铁N 极接近时,A 片被磁化产生S 与N,B 片也被磁化为S
与N,则A 片与B 片彼此吸引住,接点接通,5W 灯泡则发亮。

唯样商城自建高效智能仓储，拥有自营库存超100,000种，提供一站式正品现货采购、个性化解决方案、选型替代等多元 化服务。

​磁簧管在选用上分为常开型，常闭型，三触点式，三种方式。
磁簧开关不同于一般的电磁继电器，因此，它的许多特性也就不尽相同，叙述如下：
1. 体积小、重量轻适用于高密度化的装配。
2. 低消耗的驱动电力(可由IC直接驱动)。
3. 交换速度快约为一般继电器1/10的动作时间。
4. 使用寿命长，接点之开闭几乎没有机械摩擦。次者，接点不易会产生火花。
5. 不受外部环境影响。因接点部份和惰性气体一起被密封，因此，不受开关切换时所产生的火花和大气中尘埃、湿度……等的影响。
6. 磁簧继电器一般使用在低功率的场合之中。若要使用在高功率之下，则在管中的气体必须灌装高压气体才可被使用。
