Day 8 Interprocedural Analysis

视频地址

南京大学《软件分析》课程07（Interprocedural Analysis）

Content

1. 为什么要学习过程间分析
2. 调用图的创建
3. 过程间CFG
4. 过程间数据流分析

Motivation

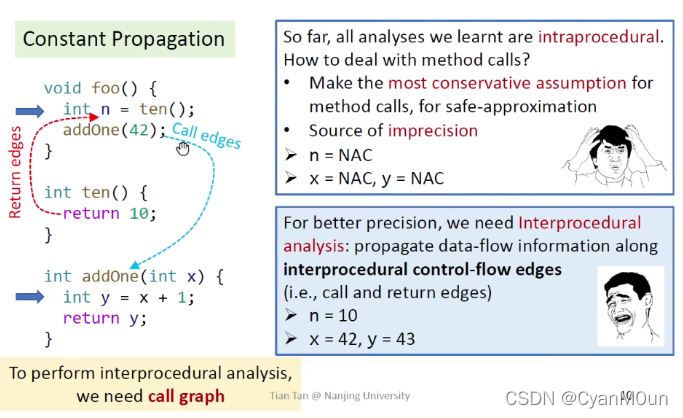

过程内分析的问题

• 遇到方法调用时做最保守的估计（假设不是常量）
• 过程间分析传递数据流，避免精度丢失

Call Graph construction

Call Graph：程序中调用图的一种表示，是调用者到被调者的调用边的集合

应用：

• 过程间分析基础
• 程序优化、理解、debug、测试
• 更多

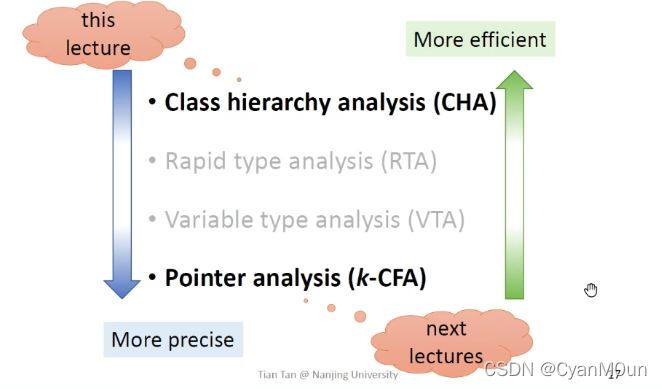

构造算法

前置知识

• java中的方法调用

	static call	special call	virtual call
instruction	invokestatic	invokespecial	invokeinterface invokevirtual
receiver objects	no	yes	yes
target methods（调用方法）	static methods	constructors private instance methods superclass instance methods	other instance methods
target methods（调用方法个数）	1	1	>=1(polymorphism：多态)
determinacy（决定时刻）	compile	compile	run

不难理解处理virtual call是关键

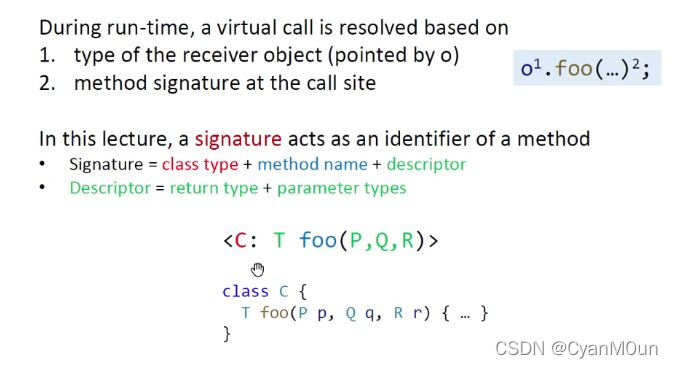

• virtual call关键步骤：Method Dispatch

• 解决：o所指的对象及方法签名

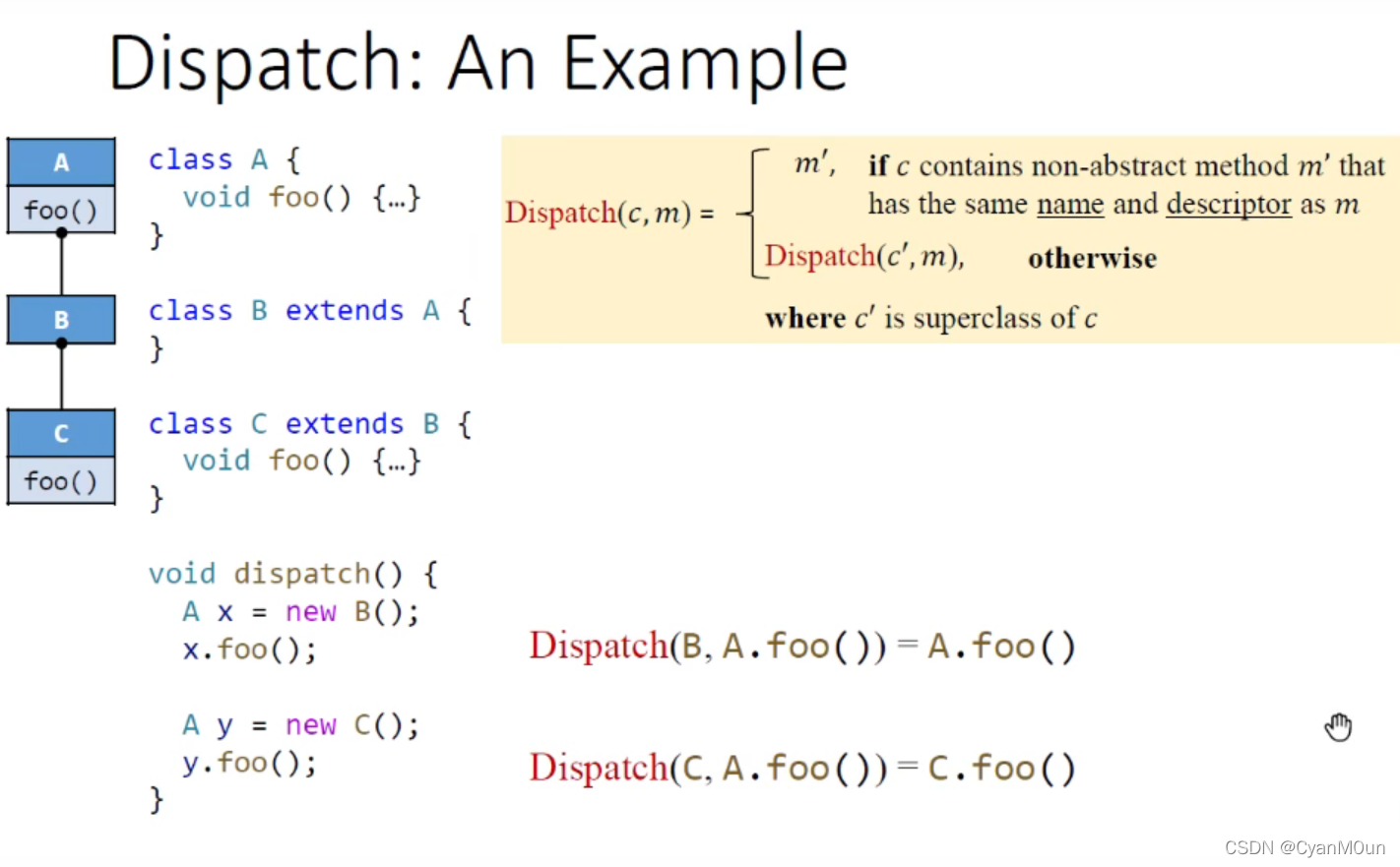

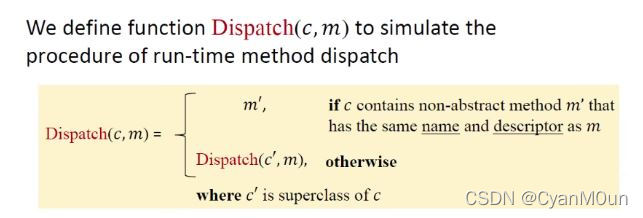

• Dispatch(c,m)：c中有一个非抽象的且有一样的方法名和修饰符的方法m'，则返回m'，否则去其父类中继续寻找

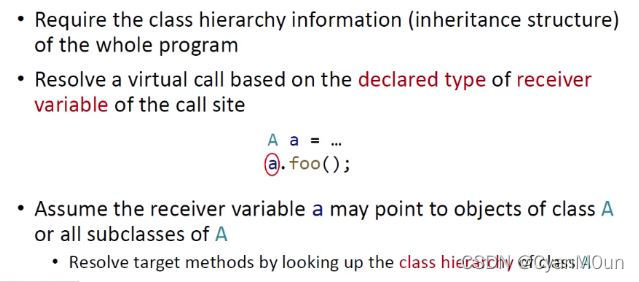

Class Hierarchy Analysis (CHA)

• 需要知道整个程序的类继承信息
• 核心在于通过声明类型去解目标方法，假设a可以指向A和A所有的子类

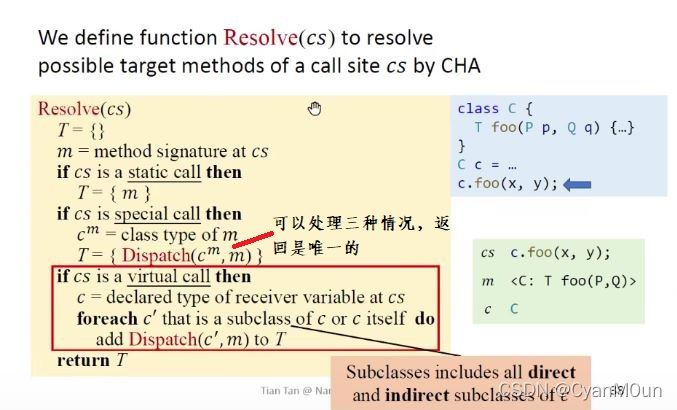

具体算法

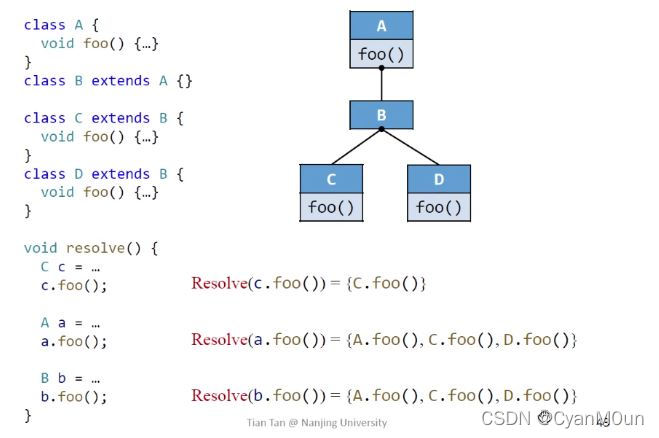

• example

稍微注意下b.foo()：关键在于对Dispatch()的理解

如果代码为B b = new B()，Resolve结果不变，但明显出现了不精确

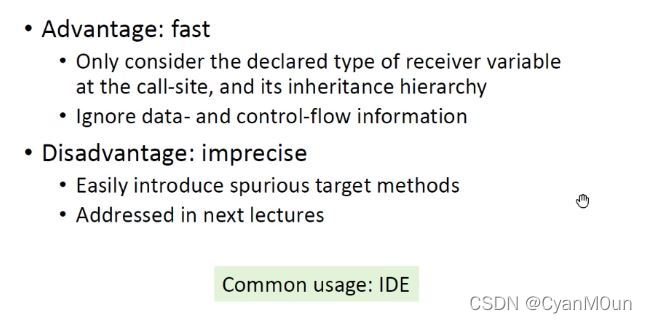

• 特点

整个程序的调用图构造：

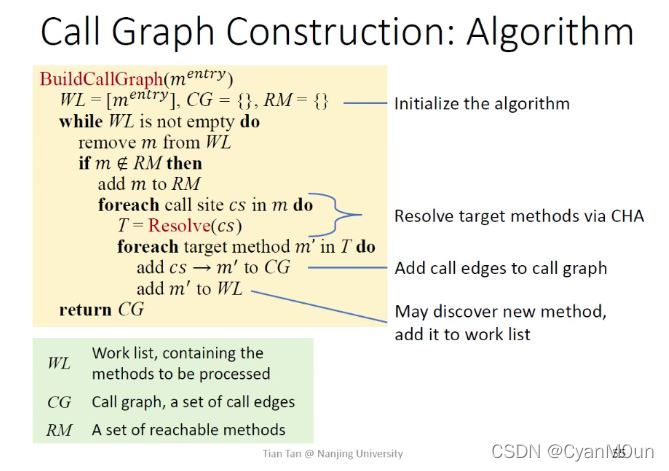

• 具体算法

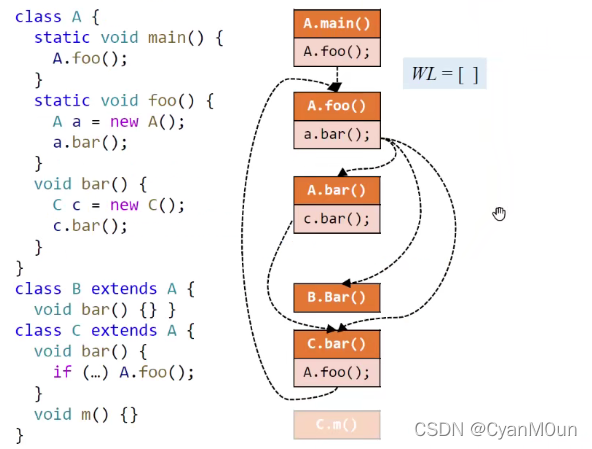

• example（具体分析可看视频、或对应上面的算法）

interprocedural CFG

• ICFG：代表整个程序的结构，是由CFG和两种特殊的边构成
  • Call edges：调用点连接到目标方法的入口
  • Return edges：目标方法的return语句连接到调用点（call site）的下一个（ruturn site）

void foo(){
    bar();  //call site
    int n=3;  //return site
}

ICFG = CFGS + call & return edges

• example

• 为什么要保留调用点和返回点之间的边（黑色的）呢？

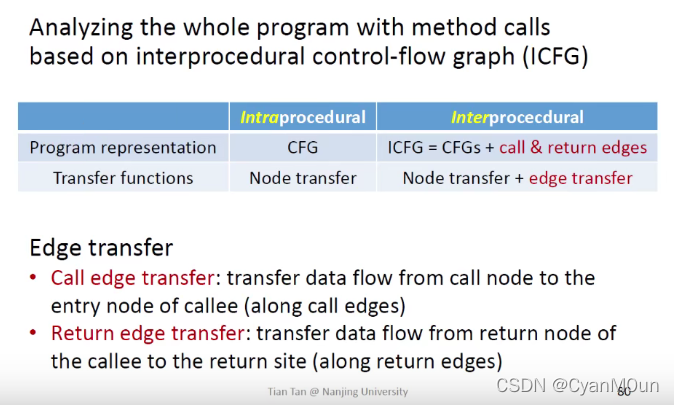

interprocedural Data-Flow Analysis

• 重要的就是数据流的传递

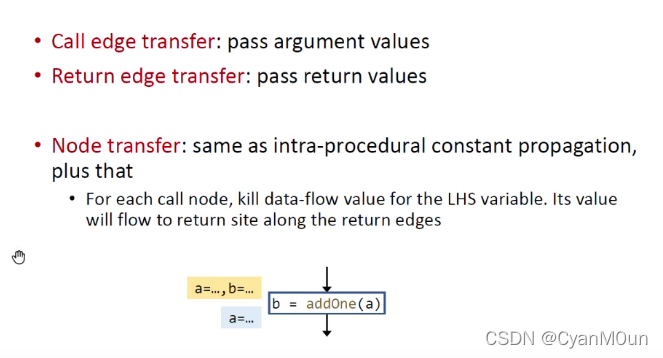

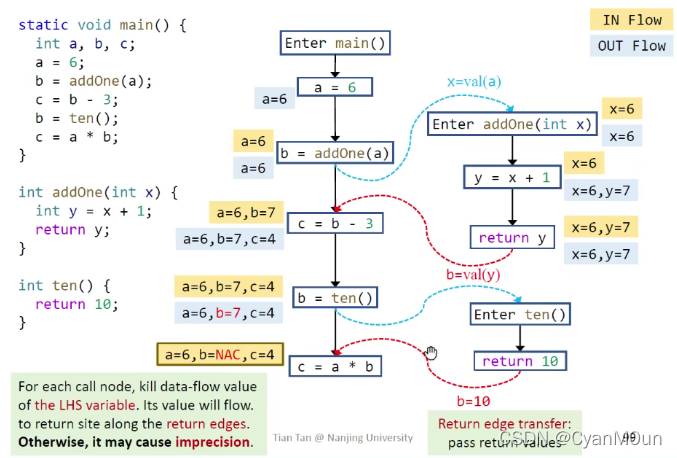

interptrocedural Constant Propagation

• LHS：左手边

example

• 对于之前的问题即可解决：利于传播函数内部的数据流（本地数据流），减小负担

• 这幅图也解释了为什么要kill掉LHS
