树莓派 5 + PoE+ HAT

我制作了Raspberry Pi 4 + PoE HAT和Raspberry Pi 5 + PoE HAT。

转发: Raspberry Pi 5 + PoE+ HAT

---

项目介绍

概述

距离 Raspberry PI 5 商业化已经没多久了。
那么，让我们做一个连接 Raspberry PI 5 和 WIZnet 的项目。

继8W级PoE的发展之后，这次我们将制作符合IEEE 802.3at的30W级PoE产品。

不过，由于 Raspberry Pi 5 尚未发布，我们将继续使用 Raspberry Pi 4。

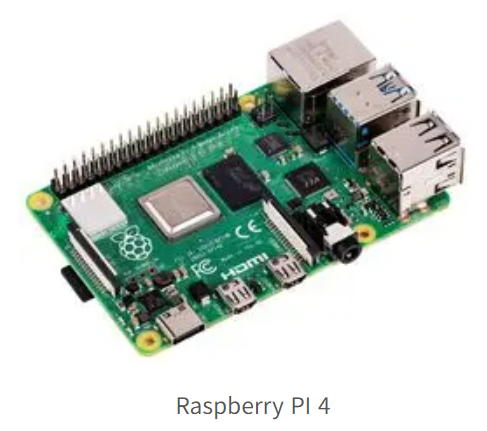

看起来像这样。 Raspberry PI 4 存在产生大量热量的问题。 （当然，如果你用的电流很大的话）
所以大多数人都会在自己的箱子里使用冷却器来正确使用它们。

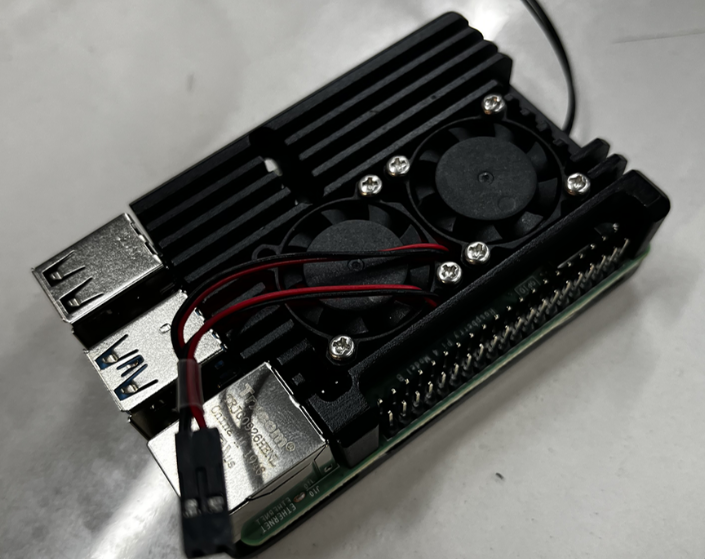

我们公司还评测了Raspberry PI 4，它配备了这样的外壳，因为它会滚动。

无论安装什么Cooler机箱，我都不会阻塞I/O头，所以我想我应该制作一个只能由I/O头使用的模块。

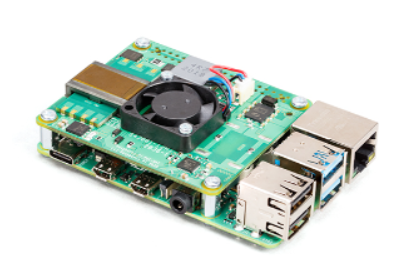

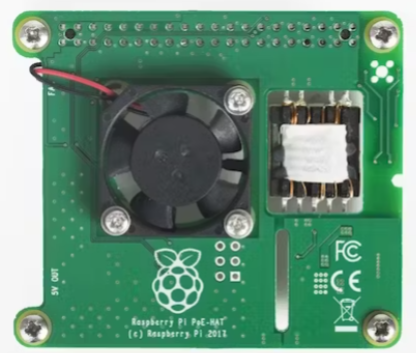

事实上，市面上的PoE和PoE+ HAT都是这样发布的。 但我想做的是从 WIZnet 芯片获取电源并制作一个可以用作 Raspberry PI 4 现有以太网和两个端口的模块。

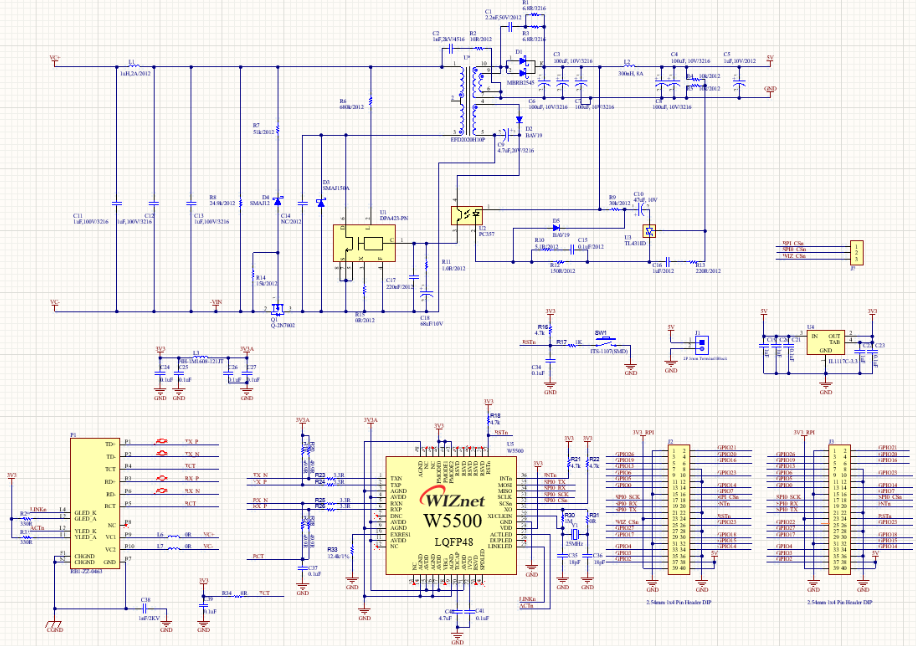

电路是这样组织的。 首先，它不划算。 我是第一次做PoE+，如果效果好的话，我会逐渐更换设备。 首先，我觉得它功能强大，性能好，所以我大胆地使用了好的设备。

设备选型

IC
该方法是Flyback方法，IC将使用Power Intersection的DPA系列...
它很贵，但我喜欢它，因为它有很多保护。 （缺点：检测电路要单独布置。）

RJ-45

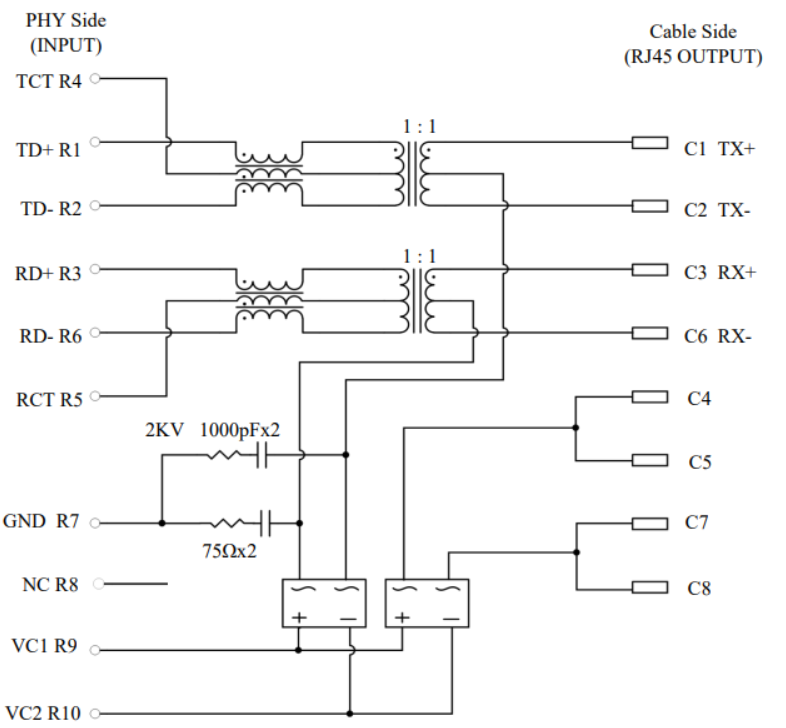

我在 UDE 和 TRX 产品之间进行选择。 我决定采用 Pin to Pin 的方式，所以我想我会尝试两者并选择具有更好特性的一个。 内部电路差别不大。 哦，但是UDE的RJ-45的优点是它内部有整流电路。 （但是，我认为特性会恶化。）

Trans

我通过展会上认识的一家公司对其进行了定制。 感谢您以友好的方式免费发送样品。

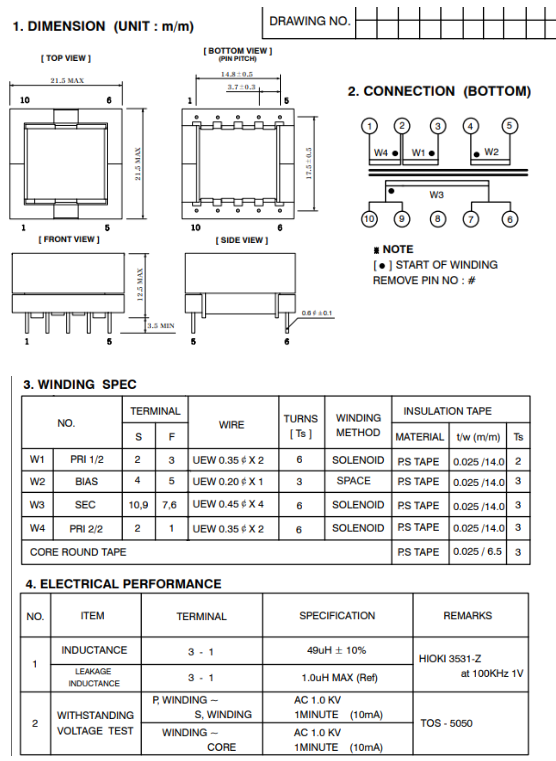

尺寸比预期的要大。 绕组比为原边:副边:Aux=1:0.5。 电感为49uH，漏感为1.0。

** 顺便说一句，生产 Trans 的公司不喜欢电力干预。 EMI RE 的规模太大了。 我还听说内部振荡很严重，但我认为很难轻易捕捉到它，因为开关频率超过了300k和400k。 由于频率高，可以在后面接一个小C，非常适合我这个需要紧凑的项目。

设计

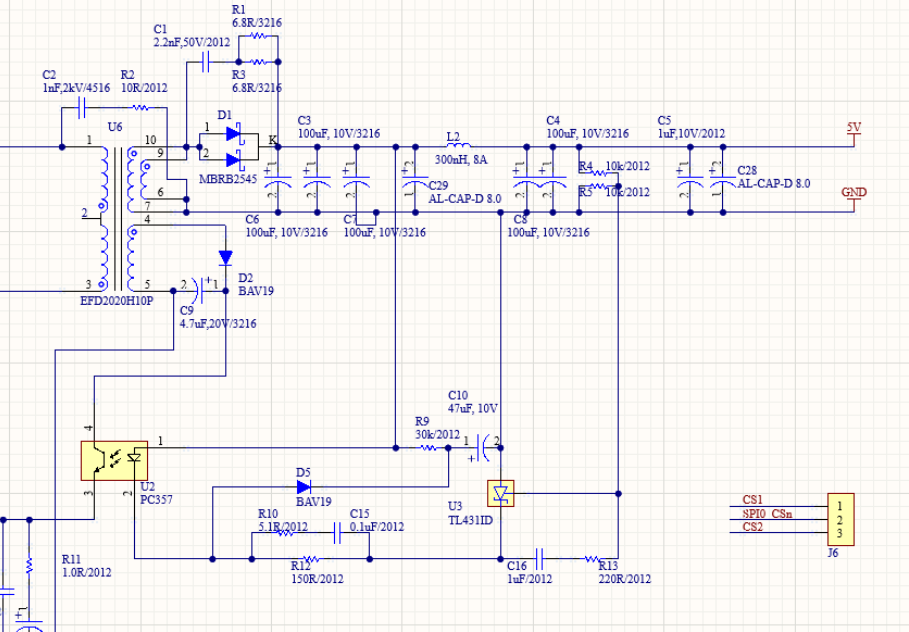

电路设计
 很简单。 其实除了选择设备之外并没有什么困难，所以我能够很快地进行下去。 当困难时，它从您组装然后切换设备进行调试时开始。

艺术品

我很快就把它清理干净了。

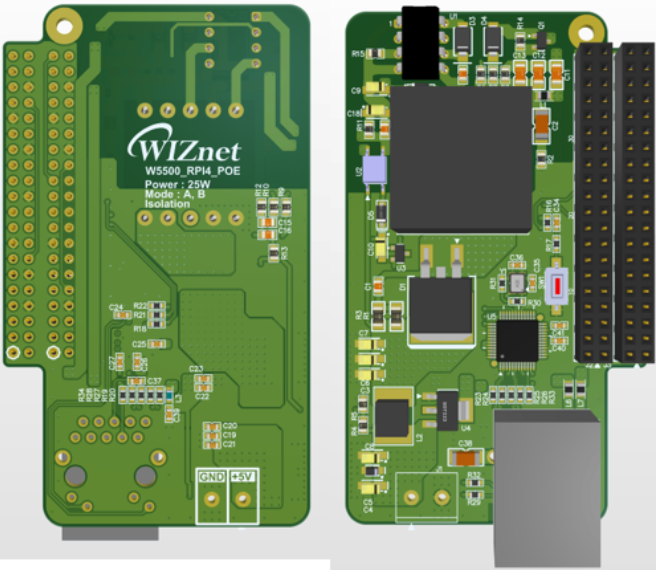

左侧为正面，右侧为背面。 这些设备太大了，以至于它们被做得太大了......
但既然是测试板，那就赶紧订购吧

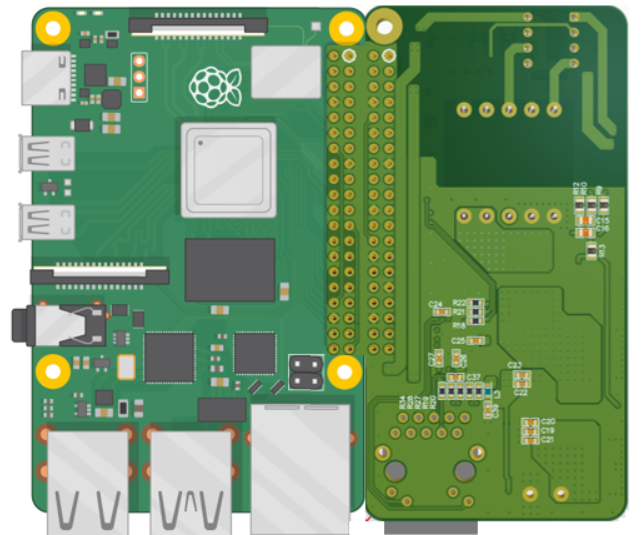

也许这就是你将其安装在 Raspberry PI 4 上时的样子。

PCB组装

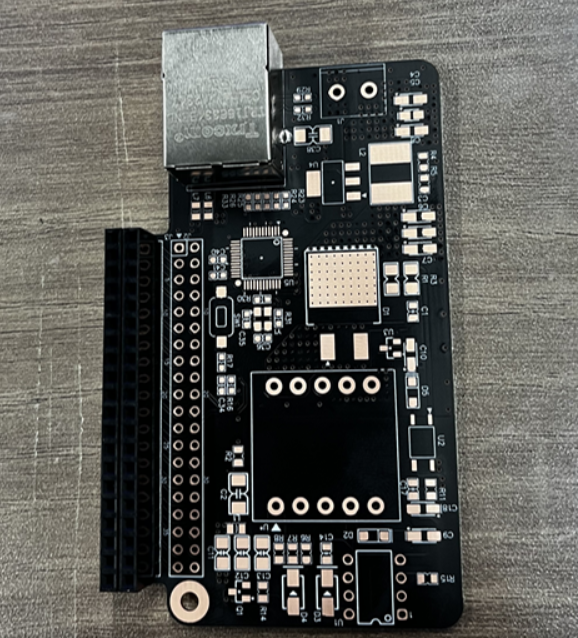

PCB 到达后，我立即组装了接头和 RJ-45。 它需要安装在机器上，所以首先检查

非常合适。 但我想观众们都会有同样的感觉……太大了。

连接器也非常适合。 我希望它运作良好。

进行了组装。

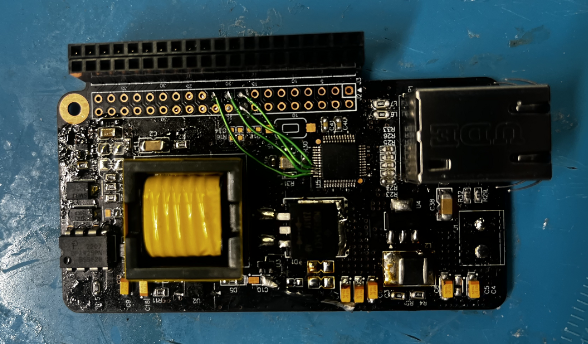

组装完成。 调试后我遇到了一点问题，所以我跳了跳线......

这是背面。 WIZnet 标志被毁。 Transfomer 设计师制作了错误的 Trans，所以我运行了它，它立即爆炸了。 （我真的很惊讶它突然爆炸了......）他们很快又制作了一个正常的样品，所以我能够继续进行测试。

我们开始使用电源进行调试，以在运行之前测试 PoE 检测电路是否具有良好的电压。
在这个过程中，示波器没有绝缘，所以变压器内部的整流二极管不断爆炸。

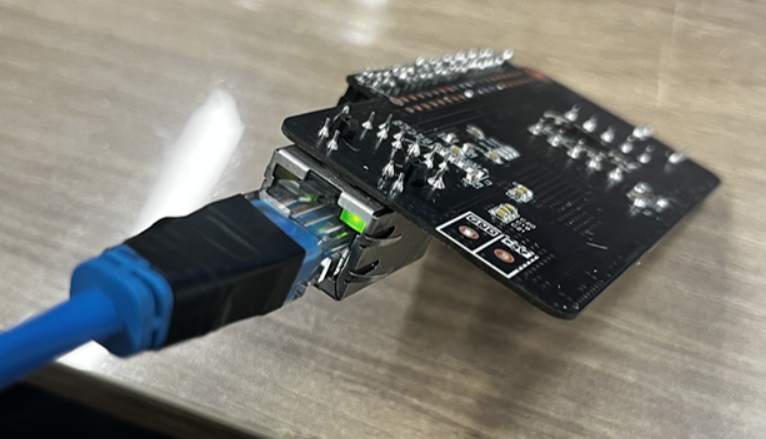

波形不好，但在确认电源正常工作到25W后，我将其安装在PSE上验证检测电路，并且工作正常。 确认Link LED 和Act LED 正常亮起。

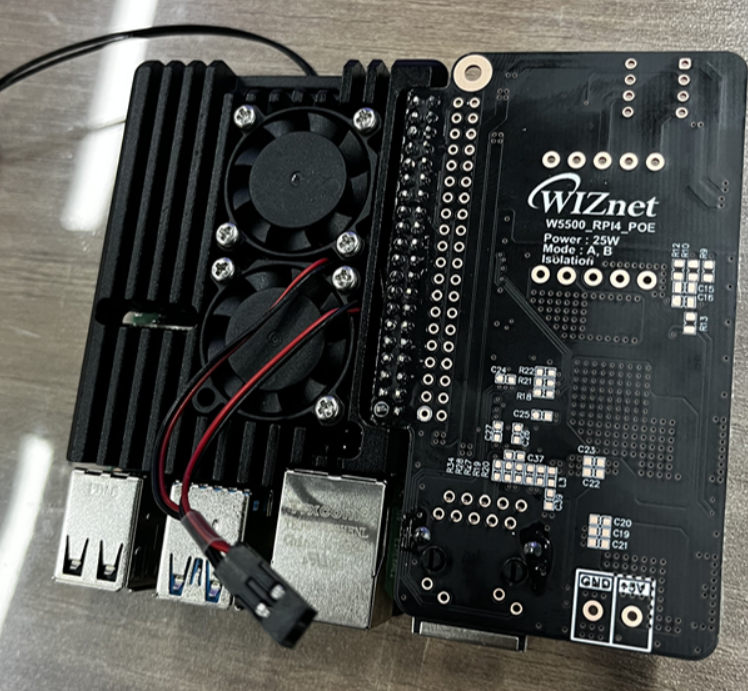

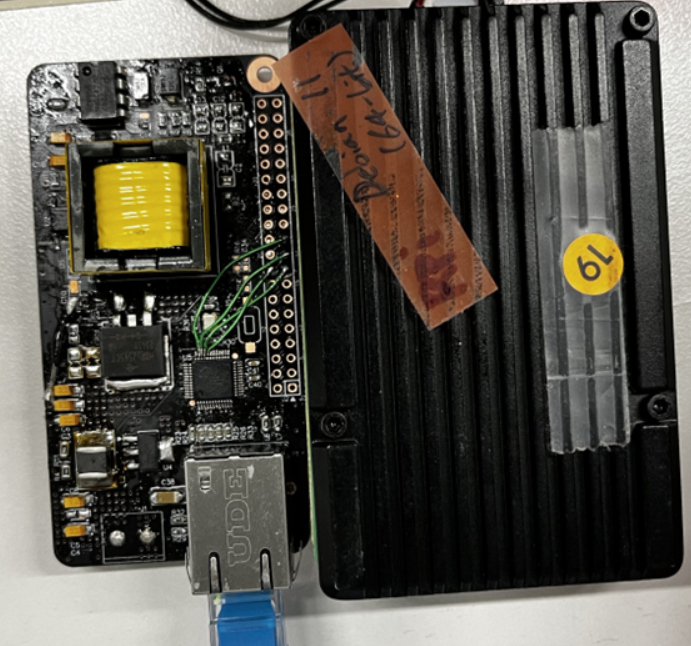

我把它放在Raspberry Pi 4上。它看起来不太漂亮..

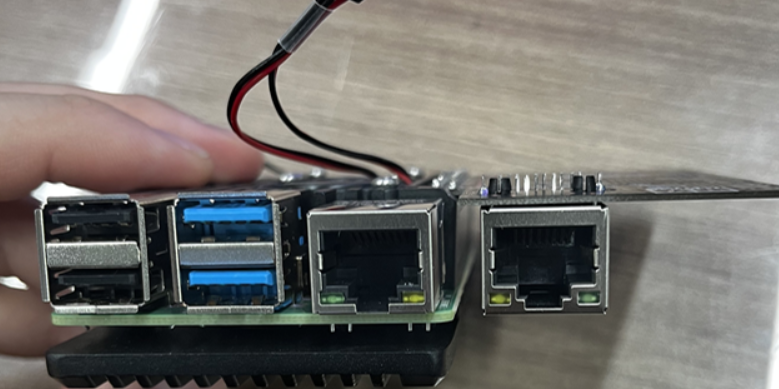

以太网连接器的位置很整齐，但 PCB 太大，侧面投影有点糟糕。

尽管如此，它甚至已经确认以太网通信尽可能频繁地运行。

老化测试在 25 W 满负载下进行。

最后是树莓派5

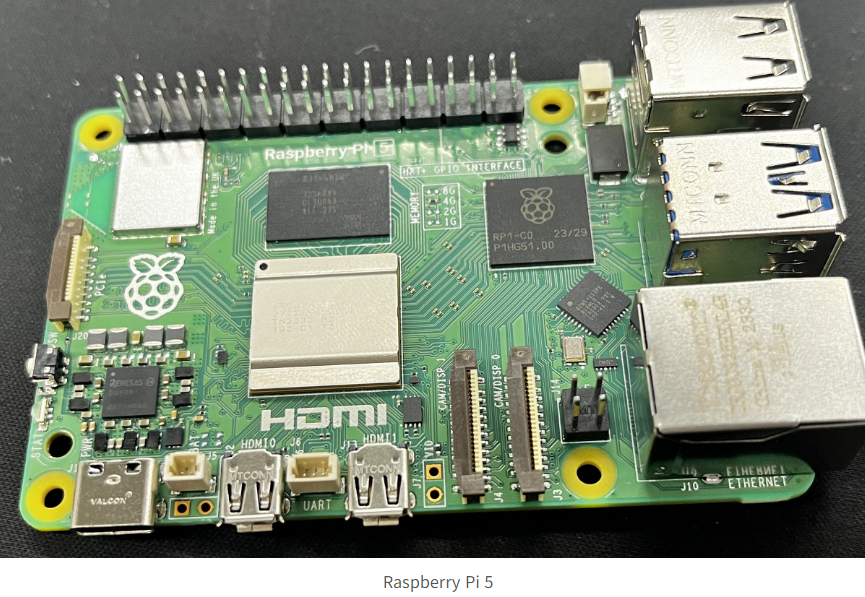

终于，Raspberry Pi 5 发布了。

现在，我们将继续在 Raspberry Pi 4 上进行 PoE+ 模块，就好像它是从 Raspberry Pi 5 升级的一样。

我感到输出级电容器的缺失非常严重，因此我设计了两个额外的大电解电容器。 我们直接改变这个值就可以找到合适的值了。 并且缓冲电路的电阻和电容器的尺寸略有增加。

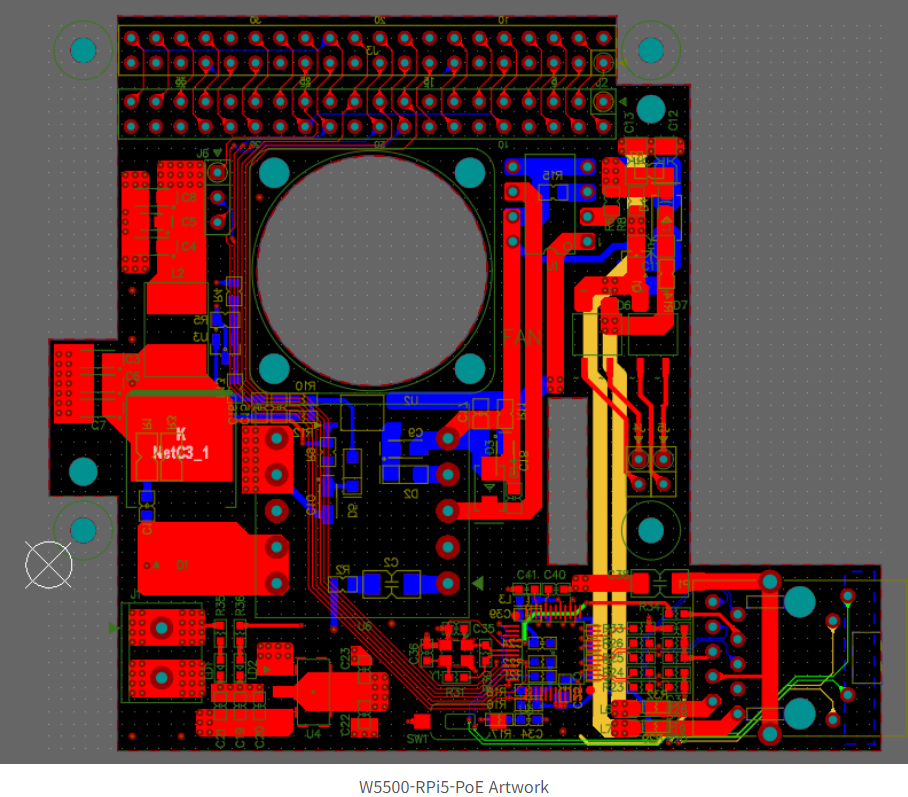

看起来他已经完成了 Artwork。 （多边形除外）
我想让冷却风扇尽可能大，但我妥协了又妥协，最后决定30x30......
并且MIPI Connector也已经被创建以便可以使用。

该板设计为使用 WIZnet 芯片来使用以太网。 当然，也可以使用现有的以太网。 此外，它的设计最高支持PoE+，不仅可以通过WIZnet连接器使用，还可以通过现有的以太网连接器使用。

关键在于冷却效果如何以及其性能如何。

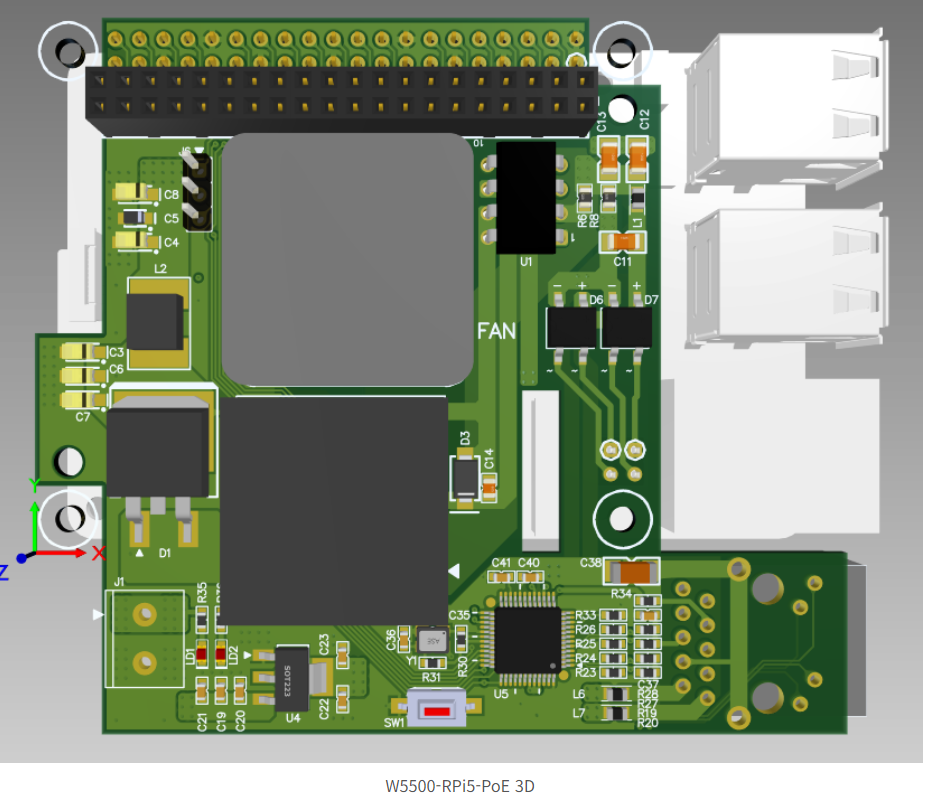

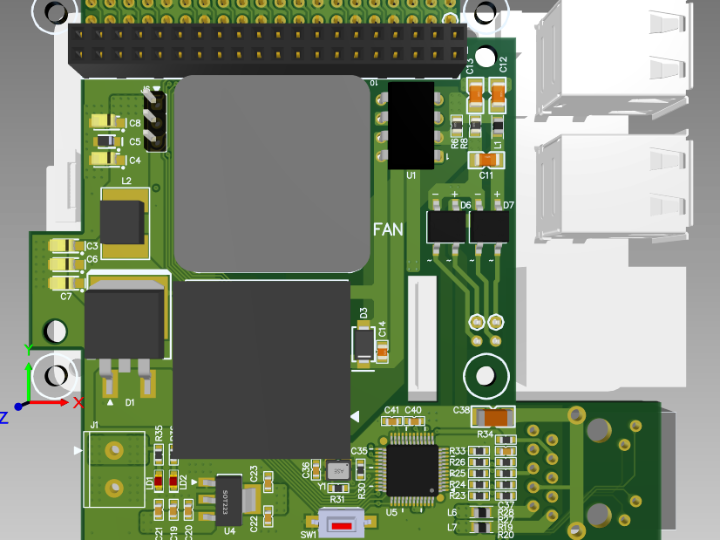

我在我的主板上尝试了 RPi 提供的 3D Raspberry Pi 5 步骤文件。 看起来像这样是因为有很多东西没有3D库，但我认为这还不错。

当董事会到达时，我将继续下一篇文章。
