开发板与芯片介绍

1 芯片介绍

1.1 简介

W55MH32 是 WIZnet 新推出的高性能以太网单片机。它采用高性能 Arm® Cortex-M3 内核，主频最高达 216MHz，内置 1024KB FLASH、96KB SRAM 。尤为突出的是，其搭载 WIZnet TCP/IP offload 引擎（TOE），集成全硬件 TCP/IP 协议栈、MAC 及 PHY ，还配备 32KB 独立以太网收发缓存，供 8 个硬件 socket 使用，是真正的All-in-One解决方案。

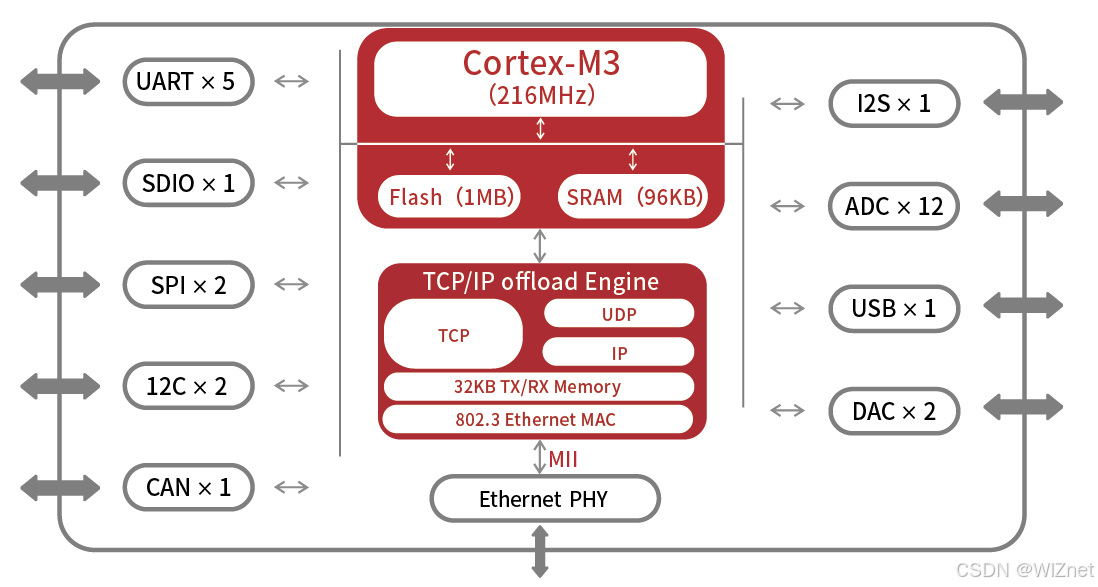

1.2 系统框架

W55MH32芯片支持丰富的外部接口，包括GPIO、ADC、UART、SPI、I2S、I2C和SDIO等，便于与传感器、执行器和其他外围设备进行连接和交互。这些特性使得W55MH32芯片适用于各种需要高效网络通信和数据处理的应用场景，如智能家居、工业自动化、智能电网等。

1.3 资源

封装
- W55MH32L:100QFN(12x12mm)
- W55MH32Q:68QFN(8x8mm)
32位Arm Cortex-M3核心，主频最高可达216MHz
1024KB FLASH，96KB SRAM
3个12位ADC，2个12位DAC
12通道DMA控制器
10/100兆以太网MAC和PHY
- 全硬件TCP/IP协议栈，支持：TCP，UDP，ICMP，IPv4，ARP，IGMP，PPPoE
- 8个独立的硬件socket
- 独立32KB以太网收发缓存
- 支持自动协商
- LED状态显示
最多66个多功能双向IO口，全部可映射到16个外部中断上。
17个定时器
- 10个通用定时器
- 2个带死区控制的高级定时器
- 2个基本定时器
- 2个看门狗定时器
- 1个系统滴答定时器
最多12个通信接口
- 2个I2C接口
- 5个USART接口
- 2个SPI接口，1个带I2S接口复用
- 1个CAN接口
- 1个USB2.0全速接口（可选内部1.5K上拉电阻）
- 1个SDIO接口
支持硬件加密算法单元(DES、AES、SHA等）

器件一览表

型号		W55MH32L	W55MH32Q
Flash（KB）		1024	1024
SRAM（KB）		96	96
定时器	高级	2	2
	通用	10	10
	基本	2	2
	看门狗	2	2
	系统滴答定时器	1	1
通信接口	SPI/I2S	2/1	2/1
	I2C	2	2
	USART/UART	5	3
	USB	1	1
	CAN	1	1
	SDIO	1	—
	Ethernet	1	1
GPIO端口		66	36
12位ADC（通道数）		3（12个通道）	3（12个通道）
12位DAC（通道数）		2（2个通道）	2（2个通道）
随机数模块		支持	支持
硬件加密算法单元		支持	支持
页大小（K字节）		4	4
CPU频率		216M	216M
工作电压		2.0~3.6V	2.0~3.6V
工作温度		-40~+85℃	-40~+85℃
封装		QFN100	QFN68
尺寸		12x12mm	8x8mm

1.4 引脚分布

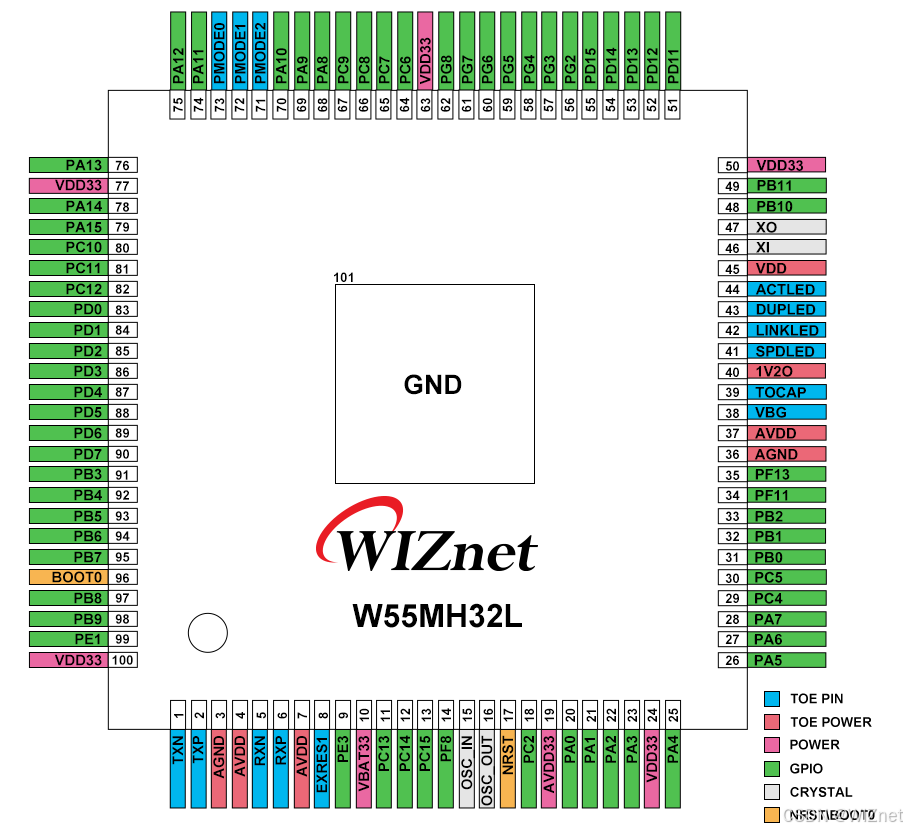

W55MH32L 引脚分布

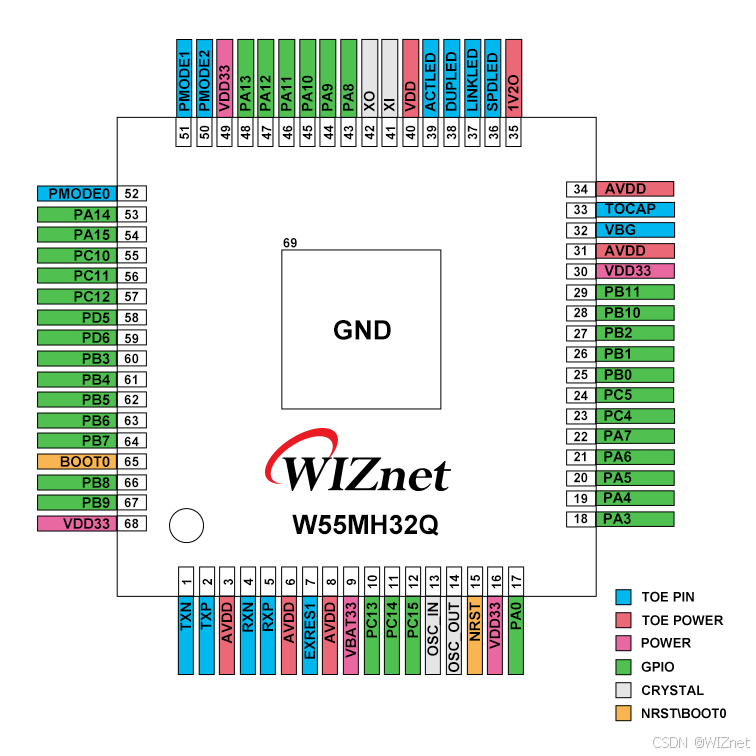

W55MH32Q 引脚分布

2 开发板介绍

2.1 W55MH32L-EVB

2.1.1 简介

W55MH32L-EVB 是基于 W55MH32L 芯片开发的一款功能丰富的开发板，已将芯片上的所有外设和IO引出，方便评估芯片和学习。

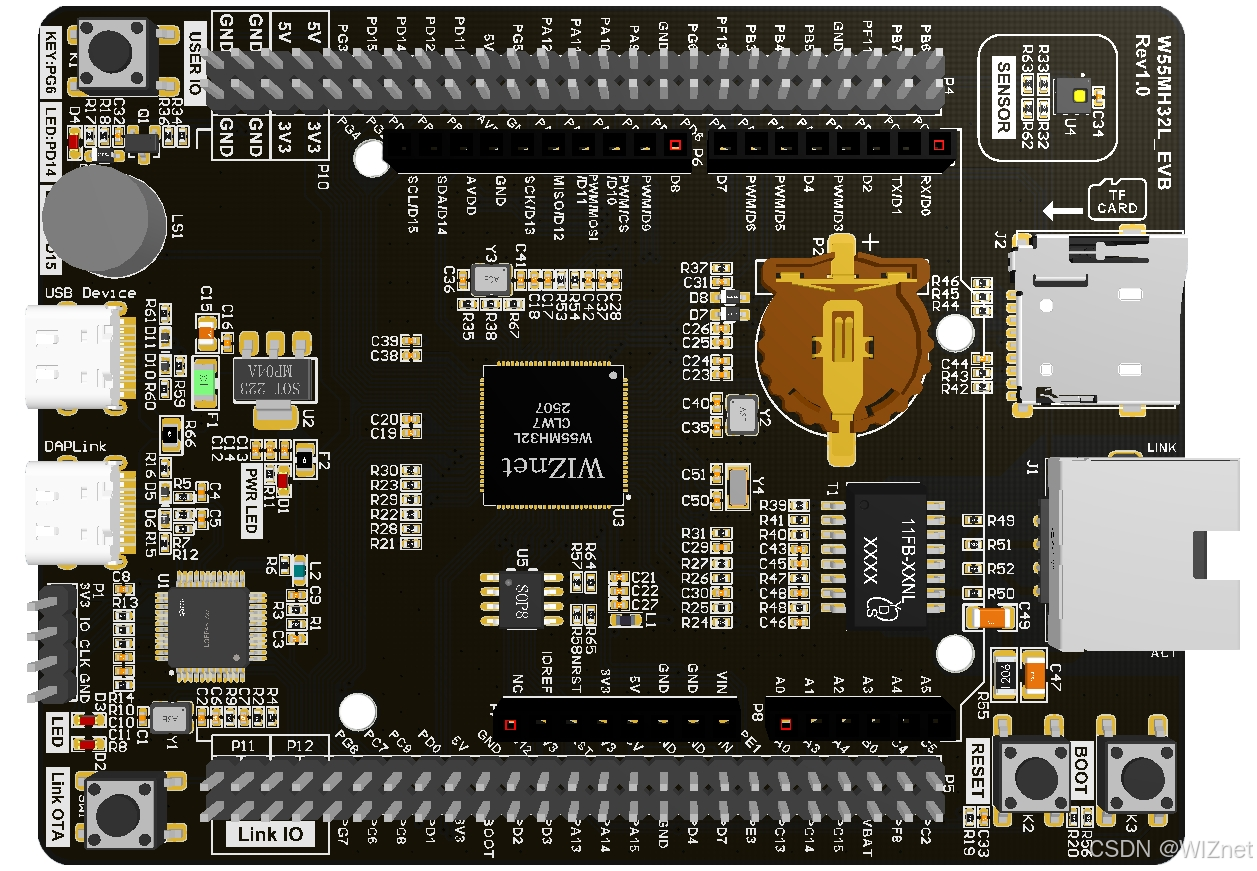

W55MH32L-EVB 正面

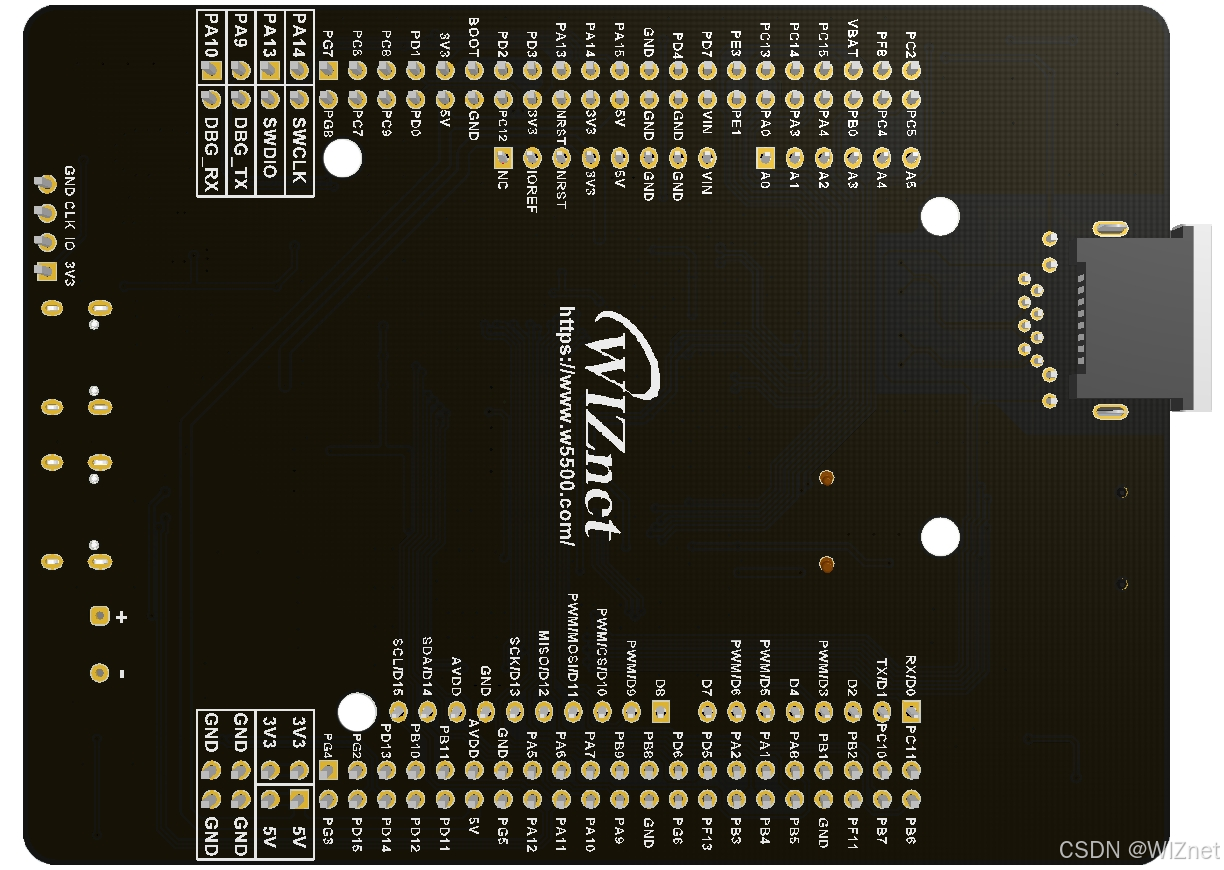

W55MH32L-EVB背面

2.1.2 板载资源

开发板集成了TF 卡座，温湿度传感器，EEPROM，用户按钮，用户 LED 等外设，资源丰富。还有一套 ARDUINO 插排，可以外接 ARDUINO 接口的扩展板，无论是开发板自身的功能性和兼容性，还是拓展性都非常强大。

此外，开发板上还集成了一个 WIZ-Link 仿真器，支持调试，程序下载以及虚拟串口功能，再也无须外接仿真器和串口调试工具，只需一根TYPE C数据线和一块开发板即可轻松搞定单片机+以太网部分的学习内容。

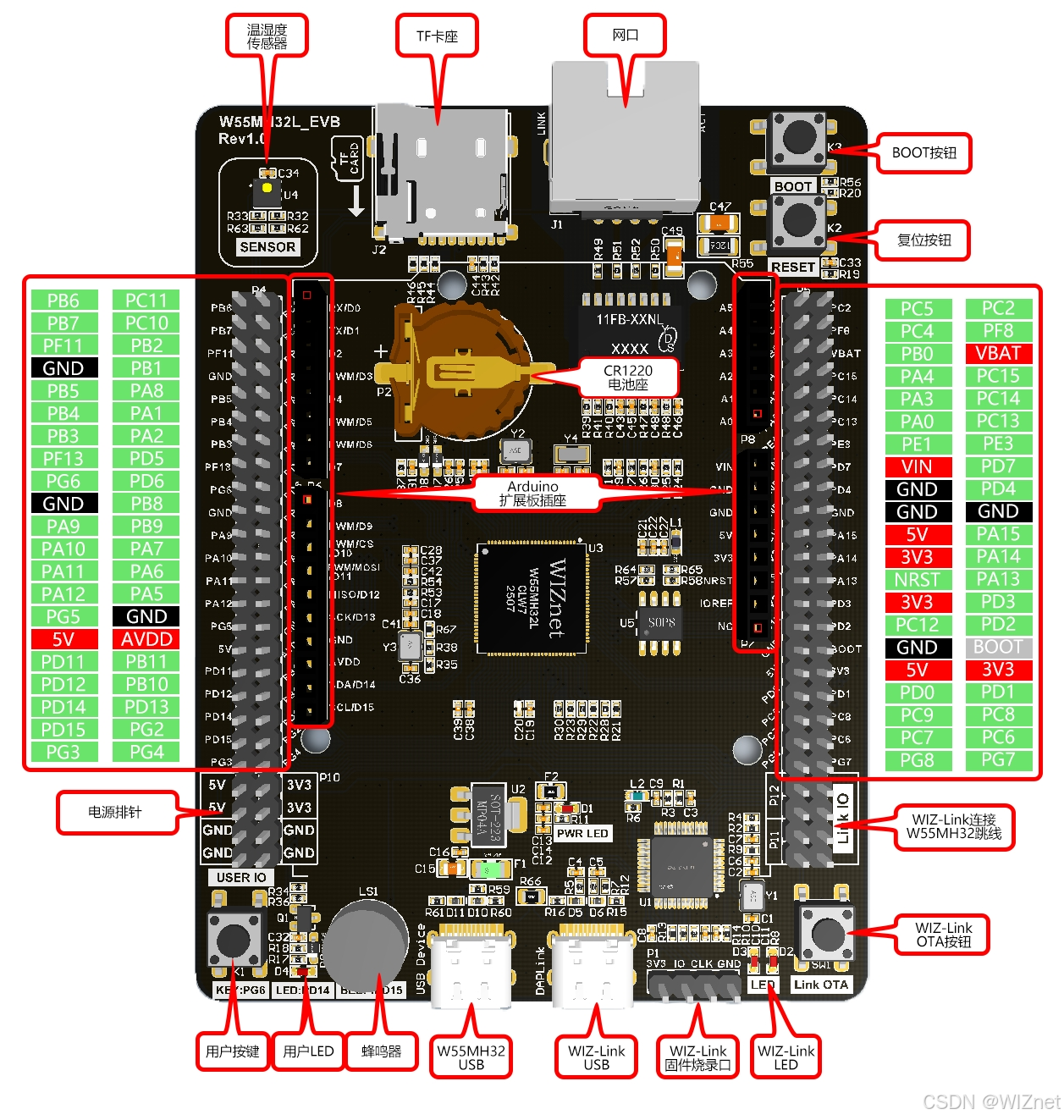

W55MH32L-EVB 硬件资源配置图

W55MH32L-EVB 硬件资源配置表

资源	描述
MCU	W55MH32L,QFN100,1024KB FLASH,96KB RAM
主频	216MHz
GPIO	66个
串口	5路
SPI	2路
I2C	2路
USB	1路
CAN	1路
SDIO	1路
Ethernet	1路
12位ADC	3路（12通道）
12位DAC	2路（2通道）
随机数模块	支持
硬件加密算法单元	支持
RTC	CR1220电池座*1
蜂鸣器	有源蜂鸣器*1
按键	复位按键1，BOOT按键1，用户按键1，WIZ-Link OTA按键1
LED	PWR1，USER1，WIZ-Link*2
仿真器	WIZ-Link*1
温湿度传感器	AHT20*1
EEPROM	AT24C16C-SSHM-T*1
ARDUINO插排	支持
USB	W55MH32L1,WIZ-Link1
以太网接口	下沉式RJ45*1

2.2 W55MH32Q-EVB

2.2.1 简介

W55MH32Q-EVB 是基于 W55MH32Q 芯片开发的一款最小系统板。

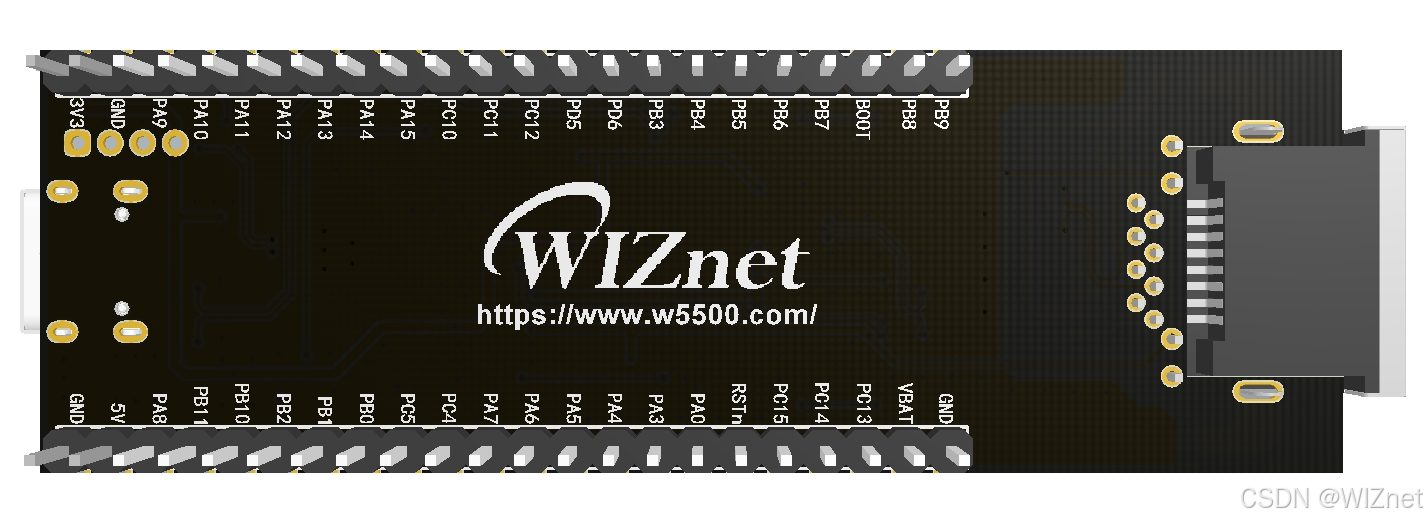

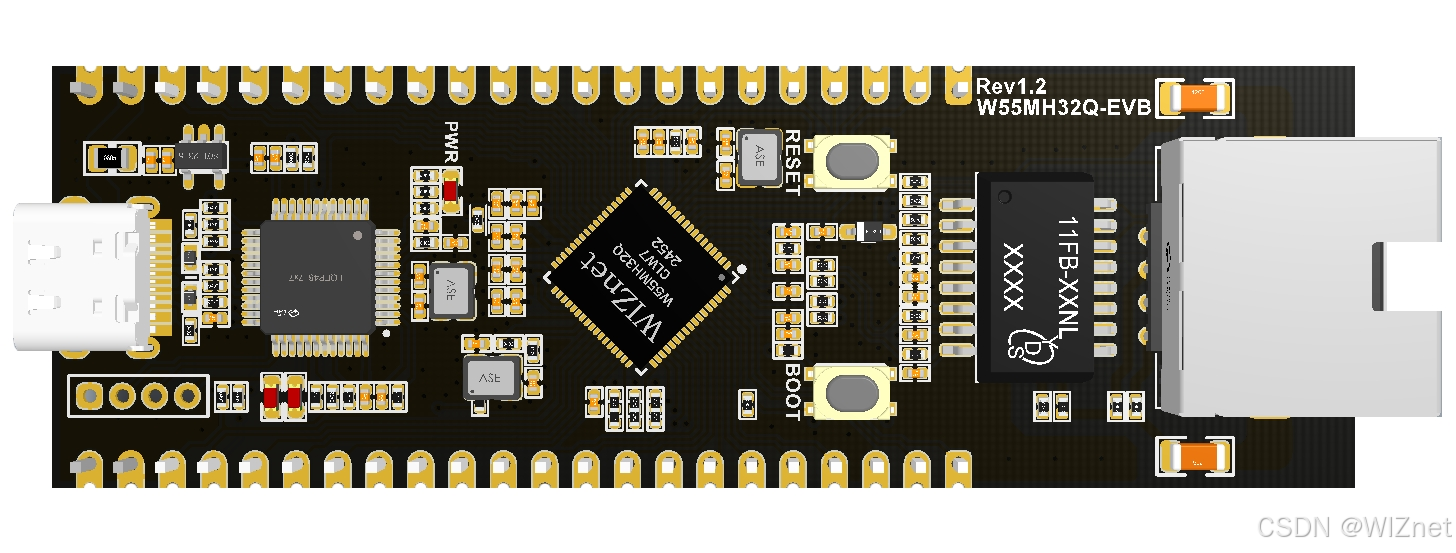

W55MH32Q-EVB 正面

W55MH32Q-EVB 背面

2.2.2 板载资源

这款芯片将所有IO均引出至开发板排针，其强大的功能可充分满足绝大多数嵌入式应用场景与开发需求。芯片尺寸精巧，极大地方便了芯片测试及功能评估。同时，开发板集成了WIZ - Link仿真器，具备调试、程序下载以及虚拟串口功能。用户无需再外接仿真器和串口调试工具，仅通过一根TYPE C数据线，便能轻松实现日志打印与程序下载。如此一来，利用该开发板评估芯片功能变得极为便捷高效，为开发者带来了极大的便利。

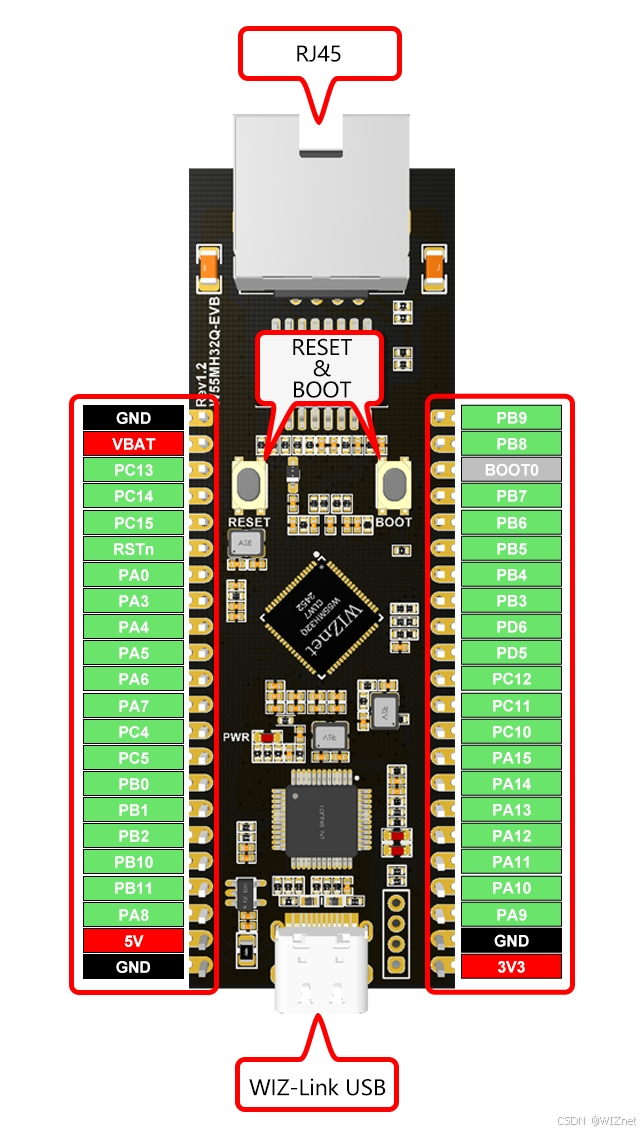

W55MH32Q-EVB 硬件资源配置图

W55MH32Q-EVB 硬件资源配置表

资源	描述
MCU	W55MH32Q,QFN68,1MB FLASH,96KB RAM
主频	216MHz
GPIO	36个
串口	3路
SPI	2路
I2C	2路
USB	1路
CAN	1路
Ethernet	1路
12位ADC	3路（12通道）
12位DAC	2路（2通道）
随机数模块	支持
硬件加密算法单元	支持
按键	复位按键1，BOOT按键1
LED	PWR*1
USB	W55MH32Q*1
以太网接口	下沉式RJ45*1
