将 W55RP20-EVB-PICO 用作 UART 到以太网设备

组件

硬件组件

---

项目描述

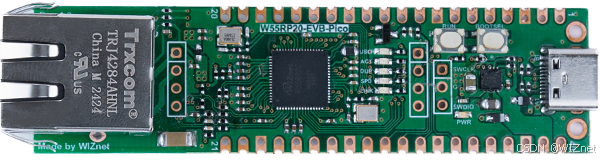

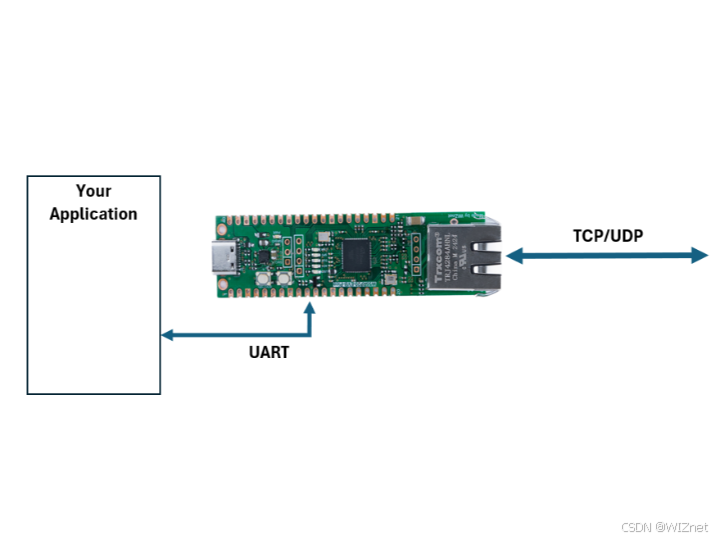

许多模块、传感器和设备都使用 UART 通信。 但是，UART 通信在现场不可靠，不适合连接到云或服务器。 以太网通信在该领域很受欢迎，因为它可以涵盖所有这些缺点。 这意味着通过 UART 发送数据的设备需要转换为以太网通信。 开发专用模块或使用 UART 到以太网协议转换器。 当然，开发专用模块既昂贵又耗时，因此使用 UART 到以太网协议转换器是有意义的。 但是，市场上 UART 转以太网协议转换器的价格并不像您想象的那么便宜，尤其是支持 PoE 的模块。 但是，W55RP20-EVB-PICO 的售价仅为 9.95 美元。如果您购买了额外的 WIZPoE-P1 模块，您可以将其用作支持 PoE 的 UART 转以太网协议转换器！ 如果您按照以下步骤操作，这很容易实现。

第 1 步：将 W55RP20-S2E 固件下载到 W55RP20-EVB-PICO

W55RP20-S2E 固件可在 Wiznet Github 上找到。

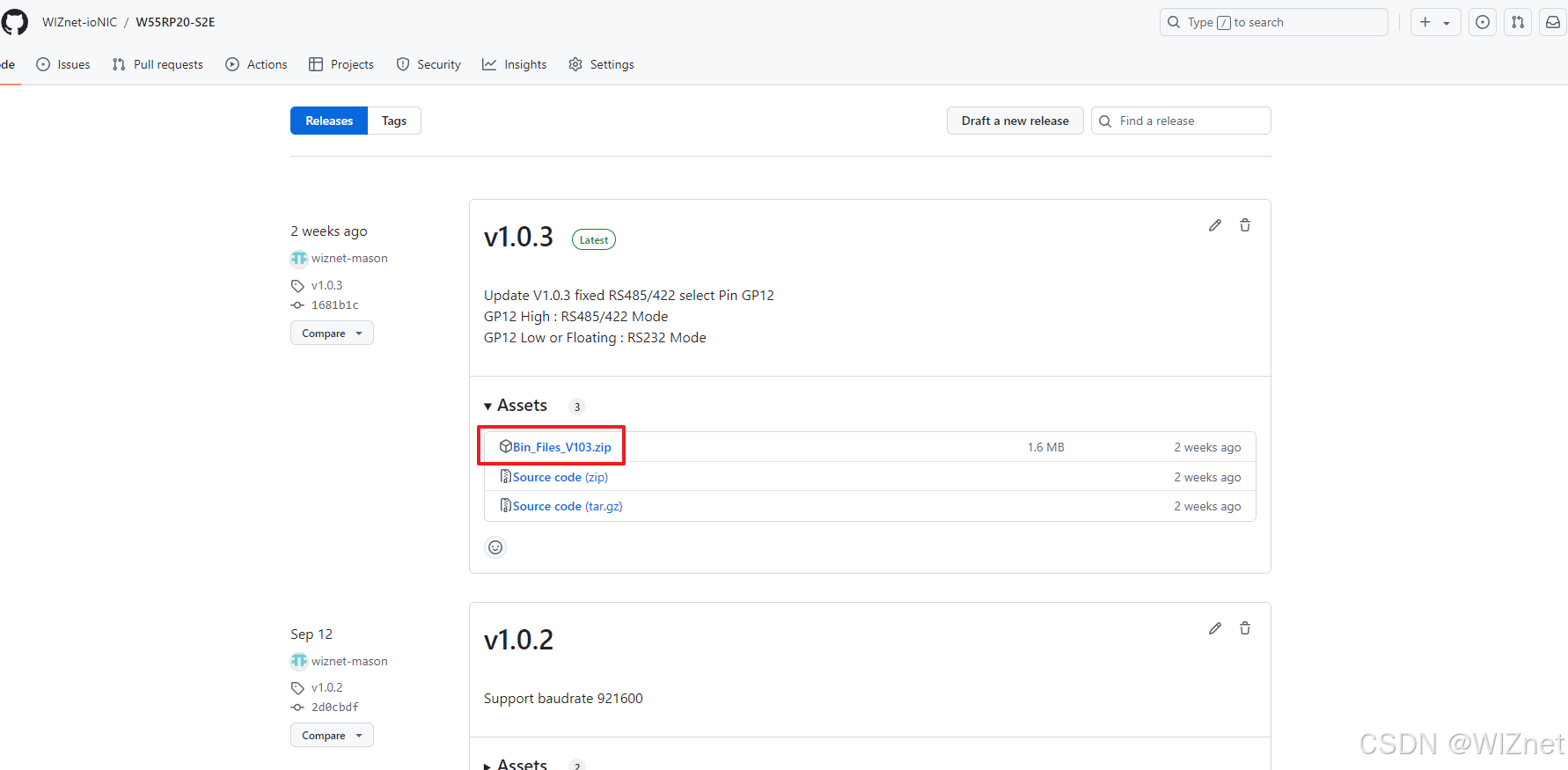

链接 ：Releases · WIZnet-ioNIC/W55RP20-S2E · GitHub

从链接下载最新版本的 Bin_Files_Vxxx.ZIP 并解压缩。

从该文件中，将 App_linker.uf2 和 Boot.uf2 文件逐个下载到 W55RP20-EVB-PICO。

第 2 步：将 uf2 文件下载到 W55RP20-EVB-PICO

要下载，请将 USB 连接到 W55RP20-EVB-PICO。

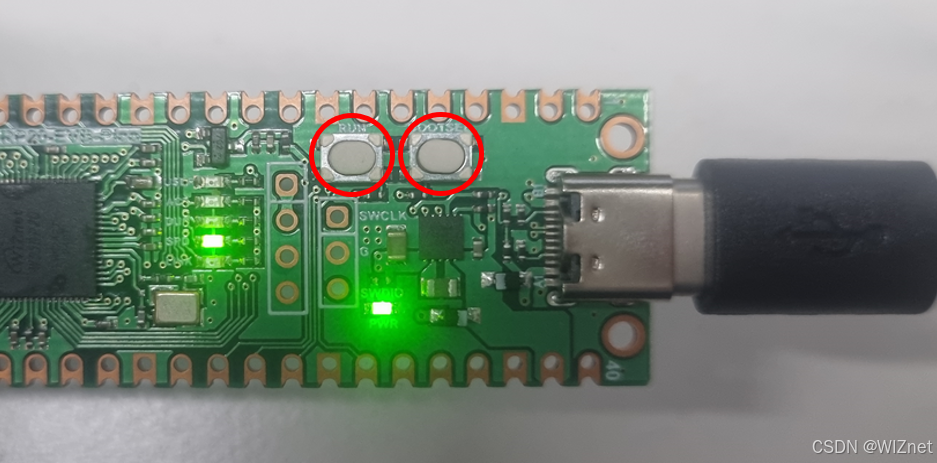

然后按住 BOOTSEL 按钮并短按 RUN 按钮。

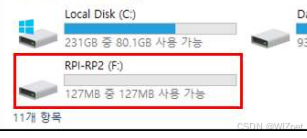

您将看到这会创建一个名为 RPI-RP2 的存储库。

将要下载的uf2文件拖放到创建的RPI-RP2仓库中。

一次只能下载一个 UF2 文件。

第 3 步：写入 MAC 地址

下载完成后，您需要在 W55RP20-EVB-PICO 中输入 MAC 地址。

这是使用 WIZnetMACTool 完成的。

下载地址 ： Serial to Ethernet Tool guide | WIZnet Document System

使用 UART 转 USB 模块（不包括在内）将 W55RP20-EVB-PICO 的 GP4、GP5 连接到 PC。

在 WIZnetMACTool 中，选择要连接的相应 COM 端口。

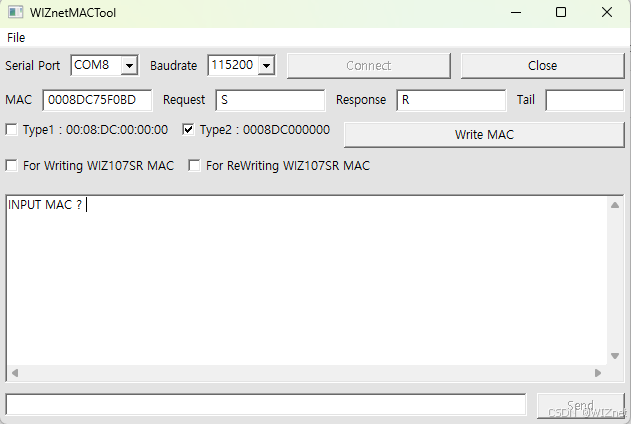

连接后，按下 W55RP20-EVB-PICO 的 RUN 按钮，“INPUT MAC？”的提示会显示出来：

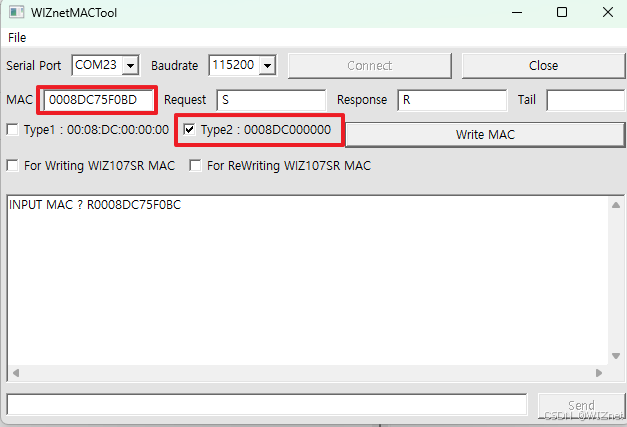

输入要输入的 MAC WIZnetMACTool，选中 Type2，然后单击Write MAC。

如果该工具输出您在单击 R+Write MAC 时输入的 MAC 地址，则 MAC 输入成功。

第 4 步 ： 完成！

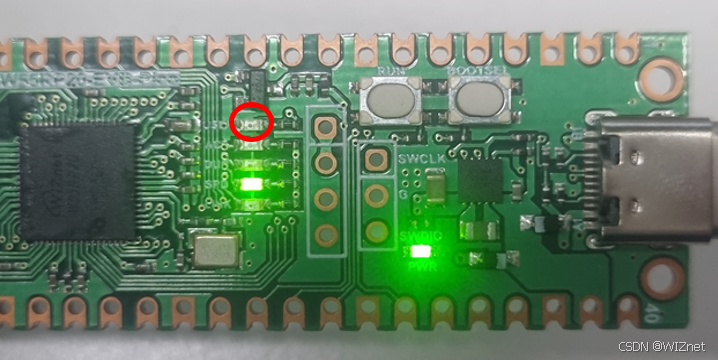

如果 MAC 地址输入正确，W55RP20-EVB-PICO 的用户 LED 将变为运行 LED。它在 1 秒的周期内重复开关，以通知用户 S2E 应用程序正在运行。

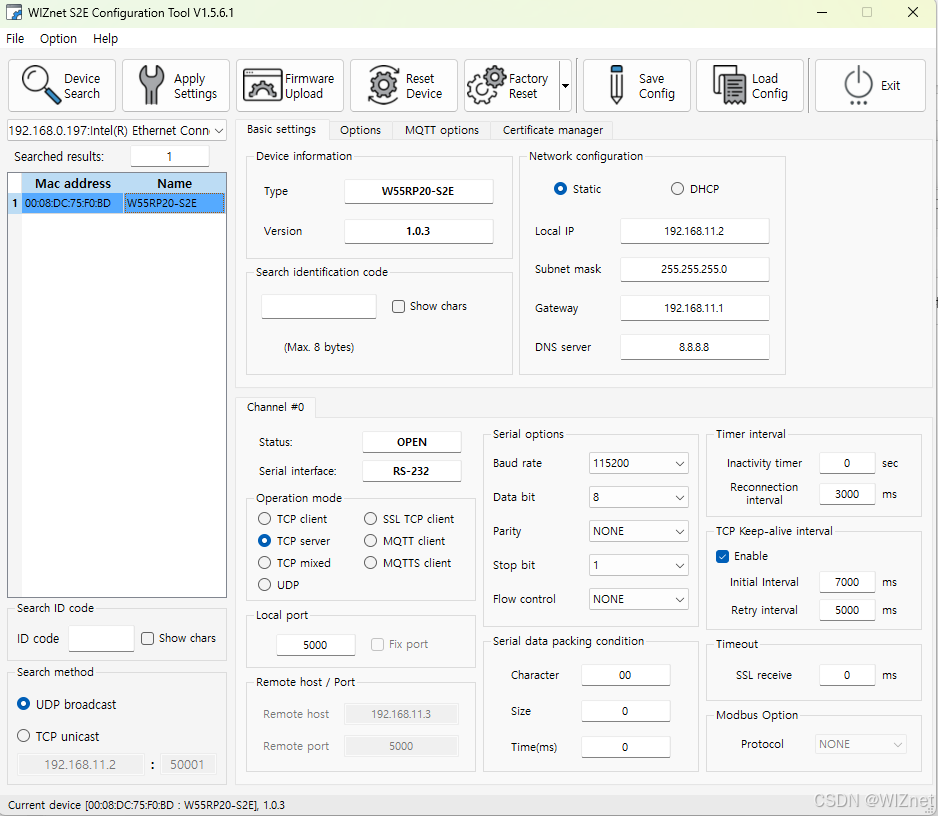

现在，如果您连接 LAN 线路并使用我们的 Config-Tool 进行搜索，您可以看到它被检测为 W55RP20-S2E：

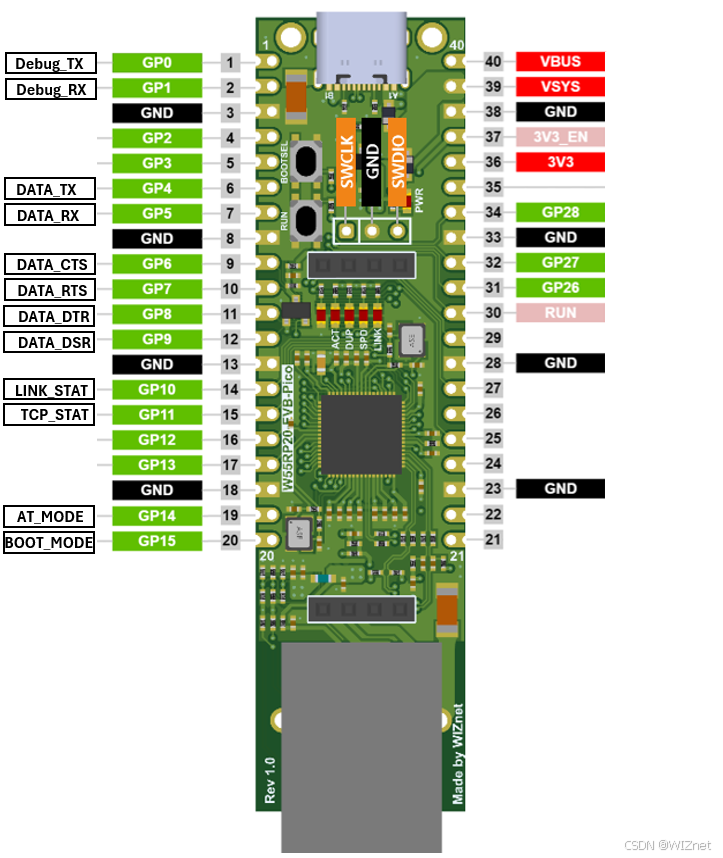

可用的 pinmap 如下图所示：

LINK_STAT ： LINK_STAT 引脚在连接时为高电平，否则为低电平。

TCP_STAT ： 建立 TCP 连接时，TCP_STAT 引脚为高电平，否则为低电平。

AT_MODE ： 如果 AT_MODE 引脚在启动时为低电平，则进入 AT 命令模式。如果启动时为高电平或浮动，则以正常模式运行。

BOOT_MODE ： 如果 BOOT_MODE 引脚在启动时为低电平，则进入 BOOT 模式。如果启动时为高电平或浮动，则以正常模式运行。
