W5500的以太网电路，正常线序连接的话可能必须做过孔交叉线序，能否在线路上做交叉处理？

于 2021-04-14 12:02:01 发布
阅读量1.6k 收藏 4
点赞数
分类专栏： # W5500技术问题
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/WIZnet_FAE/article/details/115695419
版权
本文详细介绍了W5500以太网接口的四根线如何按照线序正确连接，并强调了需要遵循的以太网布局规范，包括等长差分走线和减少过孔。同时，提到了P-N交叉技巧，即TXP-TXN和RXP-RXN交叉，以确保布线符合以太网标准。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

解决方案：

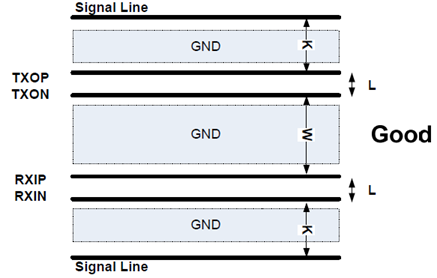

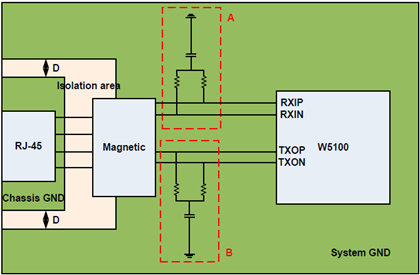

W5500的以太网接口的四根线，按照正常的线序连接，必须通过过孔交叉线序; 按照以太网布局规范，需要等长差分走线。而且需要尽量少的过孔，可以适当做P-N交叉，既TXP-TXN交叉，RXP-RXN交叉，以符合以太网布线规范的要求。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
