ADL400负荷监测终端双向计量智能电表

ADL400 系列双向计量智能电表可在三相三线及三相四线电网中准确计量并显示各种电力参数: 电压, 电流, 功率, 频率, 有功电量, 无功电量，正向电量, 反向电量，谐波总量等。液晶显示，测量功能齐全，0.5S级有功电能计量，分时计费，需量计算，历史电能记录，1路RS-485通信。

双向智能电能表

双向智能电能表即能够同时计量用电量和发电量的电能表，功率和电能都具有方向性。从用电的角度看，耗电算为正功率或正电能，发电算为负功率或负电能。双向电表可实现电能的正、反向分开计量、分开存储、分开显示，同时可通过电表配有标准RS485通信接口，实现数据的远传。三相导轨式电能表是针对商业建筑、市政楼宇、工业自动化、居民用电等低压用电系统所开发的一款高性价比的电力监控仪表。通过RS-485通信方式与上位机实现数据交换，可实现智能化的电能管理。

一、特点

电能计量：有功电能计量（正、反向）；无功电能计量（正、反向）；A、B、C 分相正向有功电能

电量测量：三相电压、电流、功率因数、频率、有功功 率、无功功率、视在功率

谐波测量：2~31 次谐波电压电流

LCD 显示：12 位段式 LCD 显示、背光显示

按键编程：3 按键可编程通信、变比等参数

脉冲输出：有功脉冲输出

复费率：支持 4 个时区、2 个时段表、 14 个日时段、4 个费率,极值需量及发生时间，上 48 月、上 90 日历史冻结数据

日期、时间（选配功能）

通讯功能：RS485 接口， 同时支持 Modbus、DL/T645

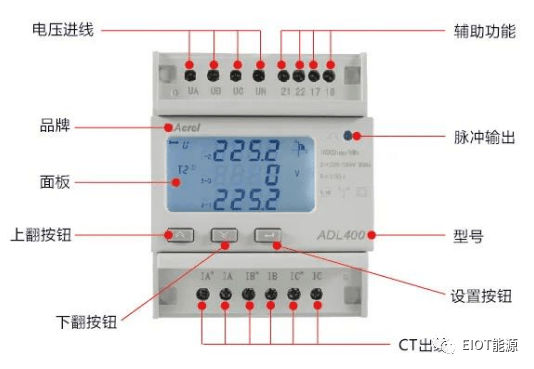

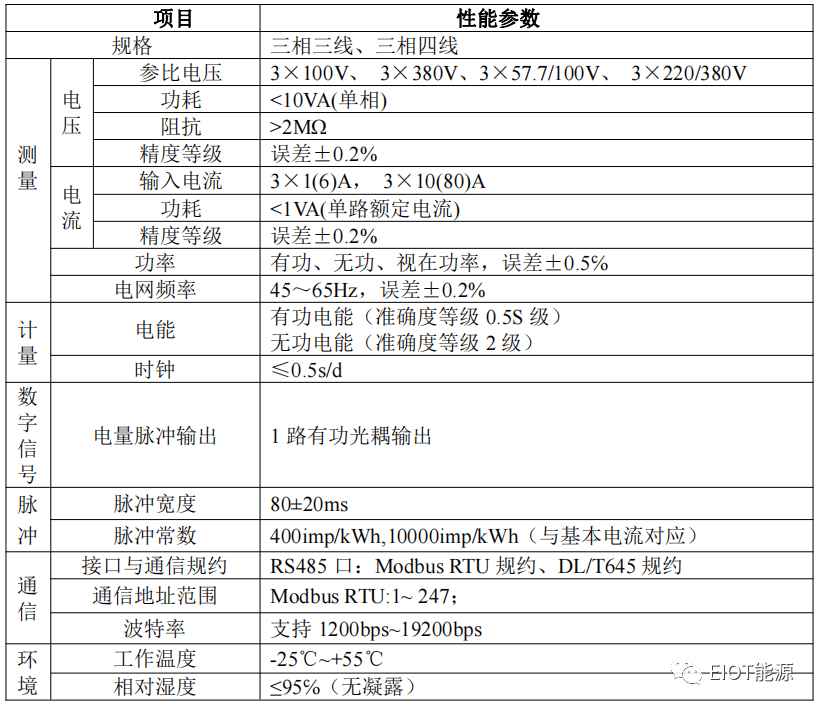

二、技术参数

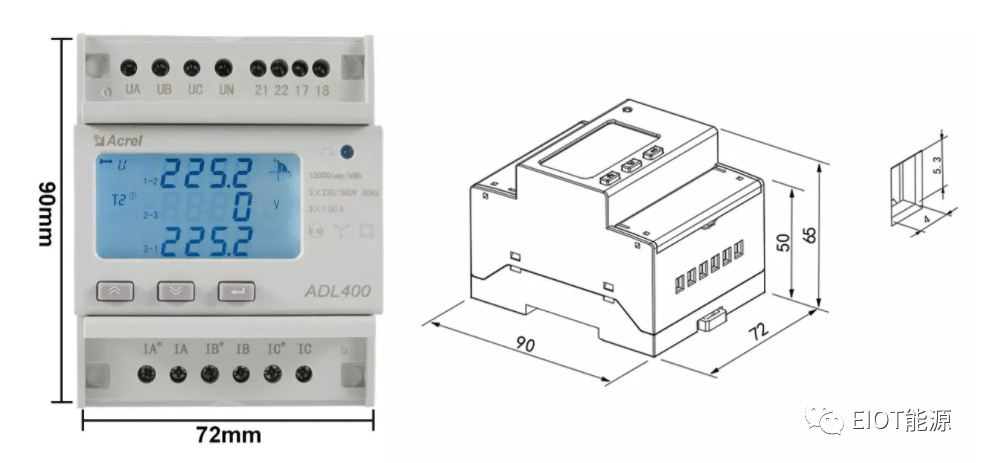

三、外形尺寸

直接接入

经互感器接入

注：直接接入的接线力矩应该在 3-4N·m，经互感器接入的接线力矩应该在 1.5-2N·m。

四、接线图

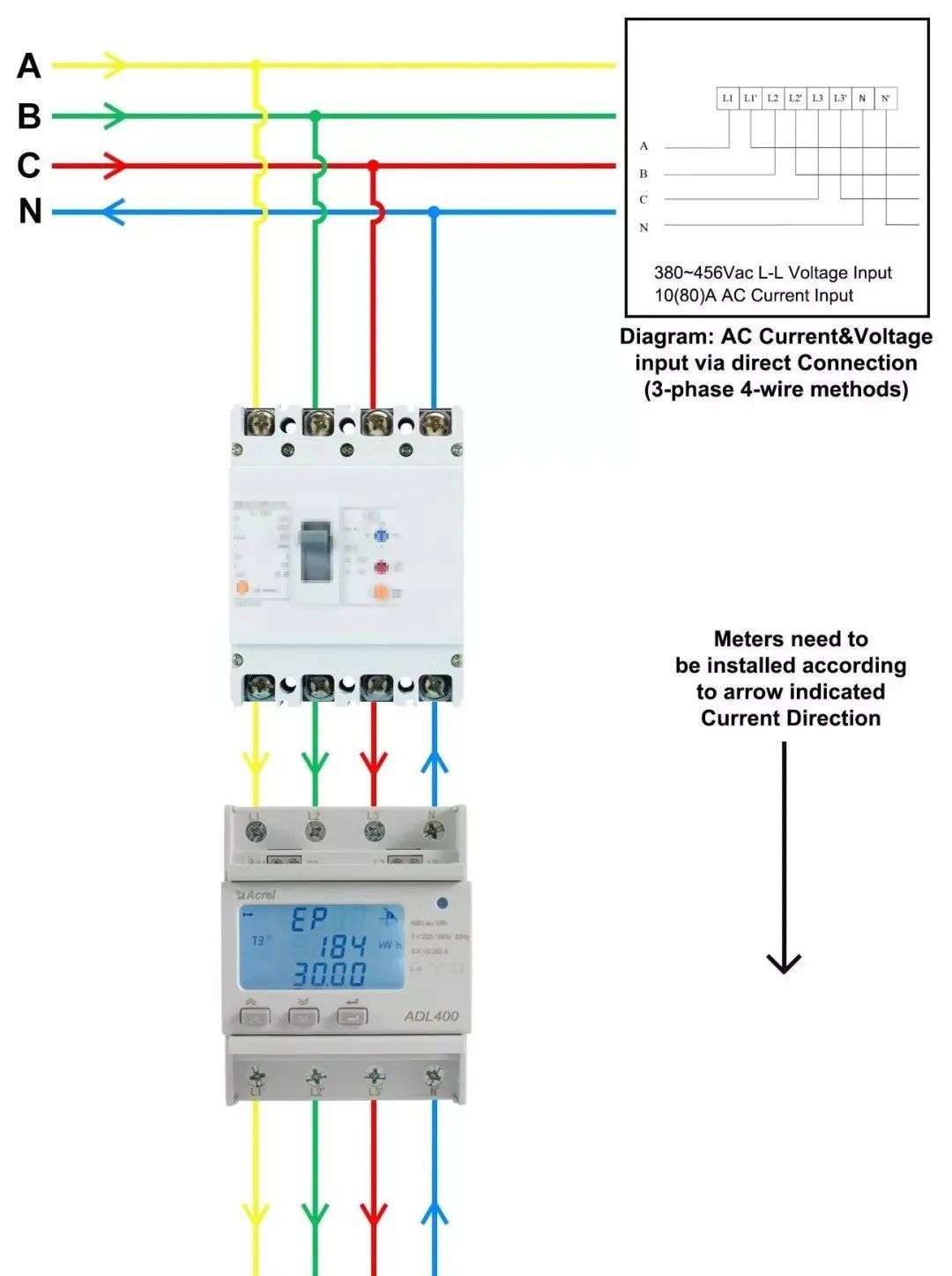

三相四线直接接入（N 或 N’选接一个也可使用）

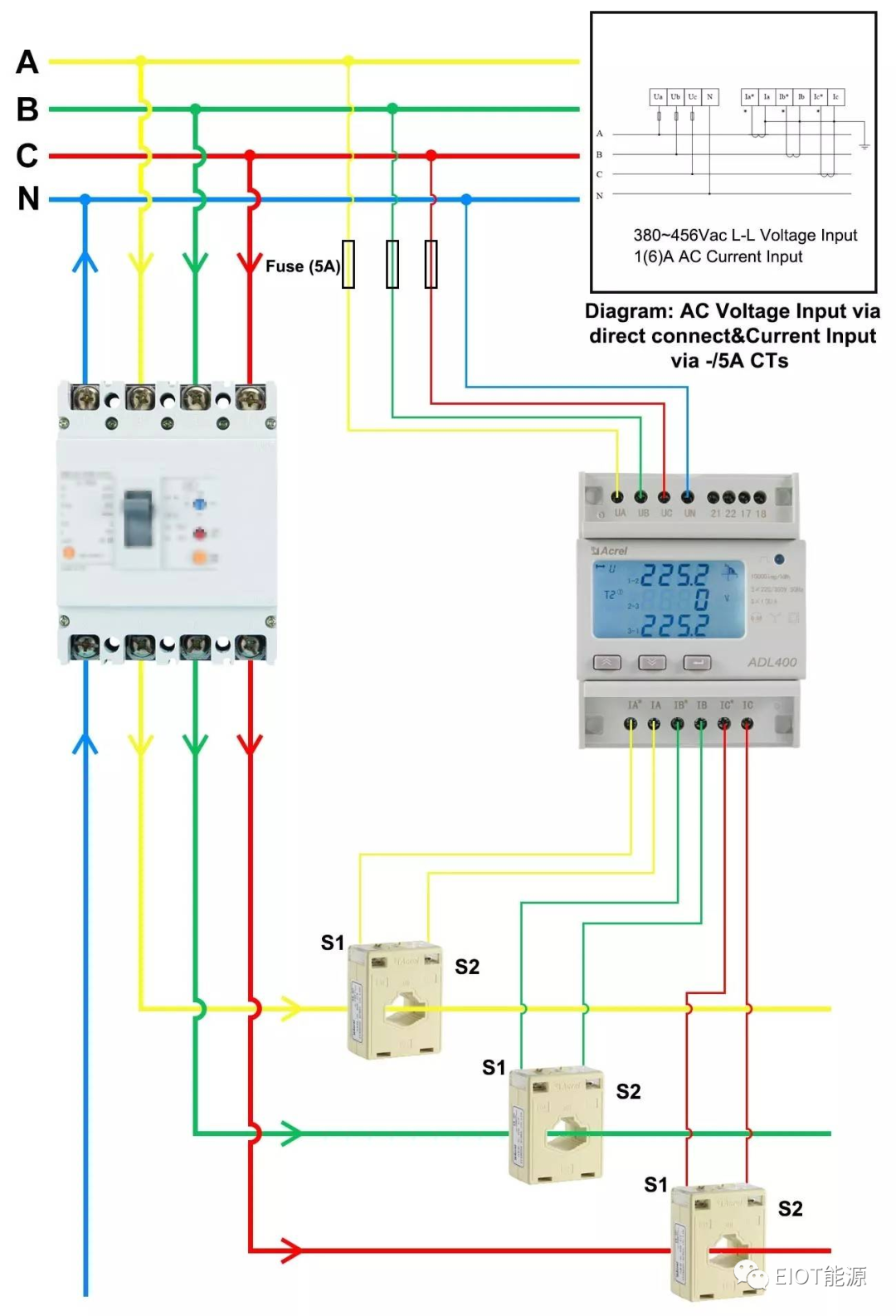

三相四线经互感器接入

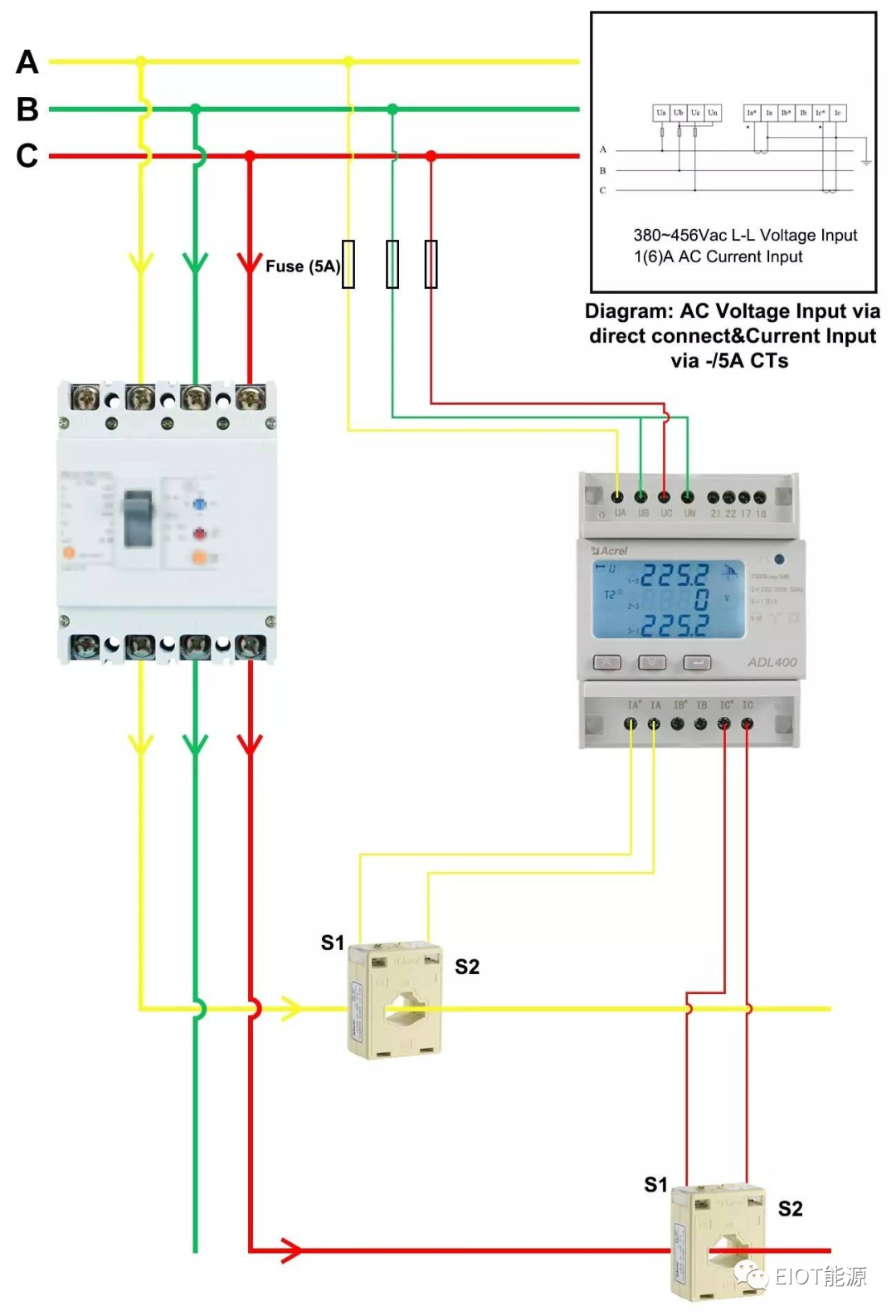

三相三线经互感器接入

五、注意事项

双向计量智能电表，仪表 RS485 通信接口支持 MODBUS-RTU 通信协议，通信口波特率可在 1200bps、2400 bps、4800 bps、9600bps 和 19200 bps 之间设置，校验位为无校验。仪表的 RS485 通信口要求使用屏蔽双绞线连接，布线时要考虑整个网络的布局：如通 信线缆的长度、走向、上位机的位置、网络末端的匹配电阻、通信转换器、网络可扩展性、 网络覆盖范围、环境的电磁干扰情况等因素，都要综合考虑。

注：

1、 在布线工程上要严格按要求施工；

2、 对于暂时不需要通信的仪表都要将他们连接到 RS-485 网络上，以便于诊断和测试；

3、 进行 RS-485 电缆连接时，尽量使用双色双绞线，所有的 485 通信口“A”端接同 一种颜色，“B”端接另一种颜色。

4、 RS-485 总线(从上位机通信口开始到任一被连接的仪表终端通信口)长不超过 1200 米。

仪表支持 MODBUS-RTU 协议，DL/T645-2007 规约，DL/T645-1997 规约，DL/T698.45-2017 协议
