测量8个回路的三相多功能电表

随着工业的发展,在生产过程中,往往需要同时间测量多台设备的电流、电压和电量数据的采集,但是很多情况下,安装独立电表或者多用户计量箱,受限于安装空间大小无法实现。

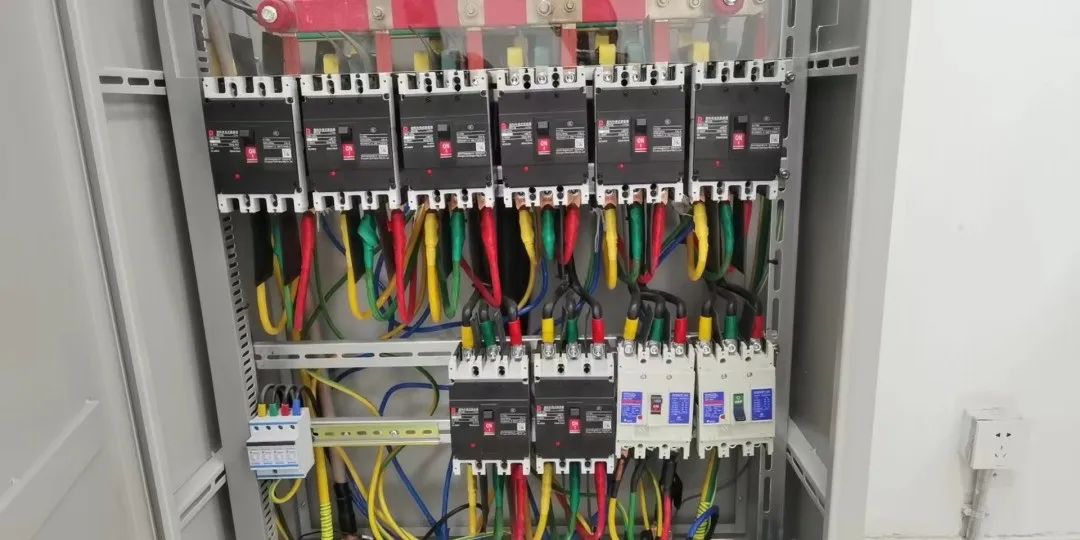

下面我们举例说明,如图所示需要计量八个塑壳开关回路下设备的用电情况,电流大小在50A左右。


按照我们传统解决方案,每个断路器按照一个三相多功能电表,计量每回路用电情况,将8个三相多功能电表通过RS485通讯手拉手方式,组网通讯。

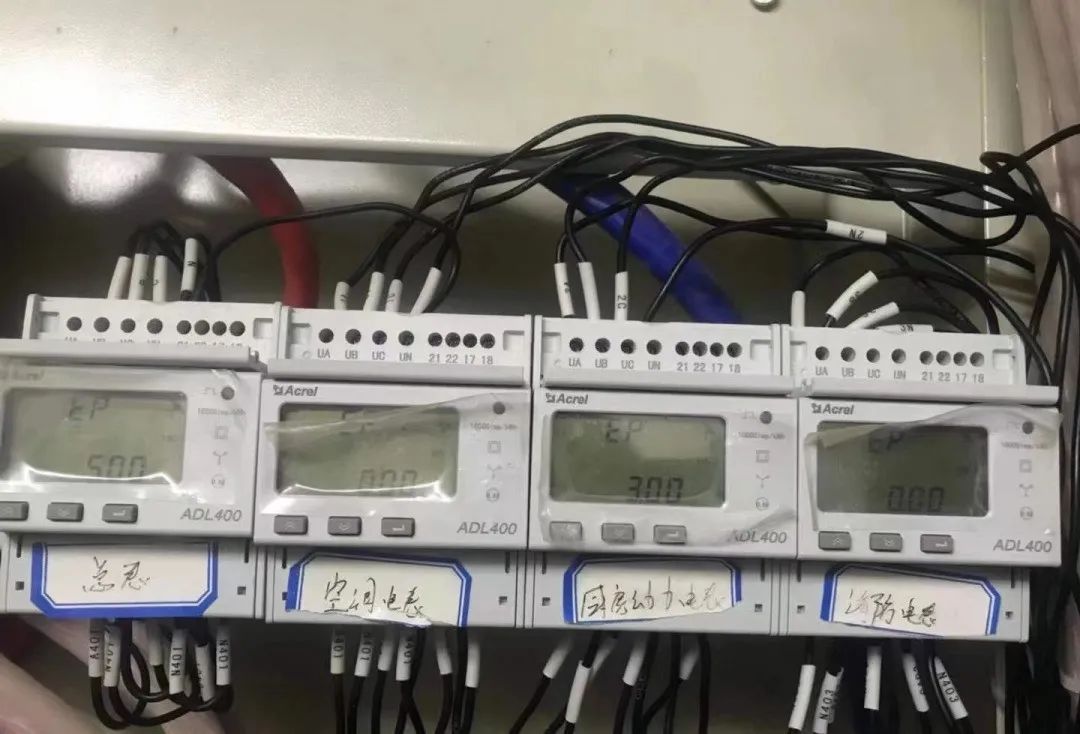

▼ 独立三相电能表

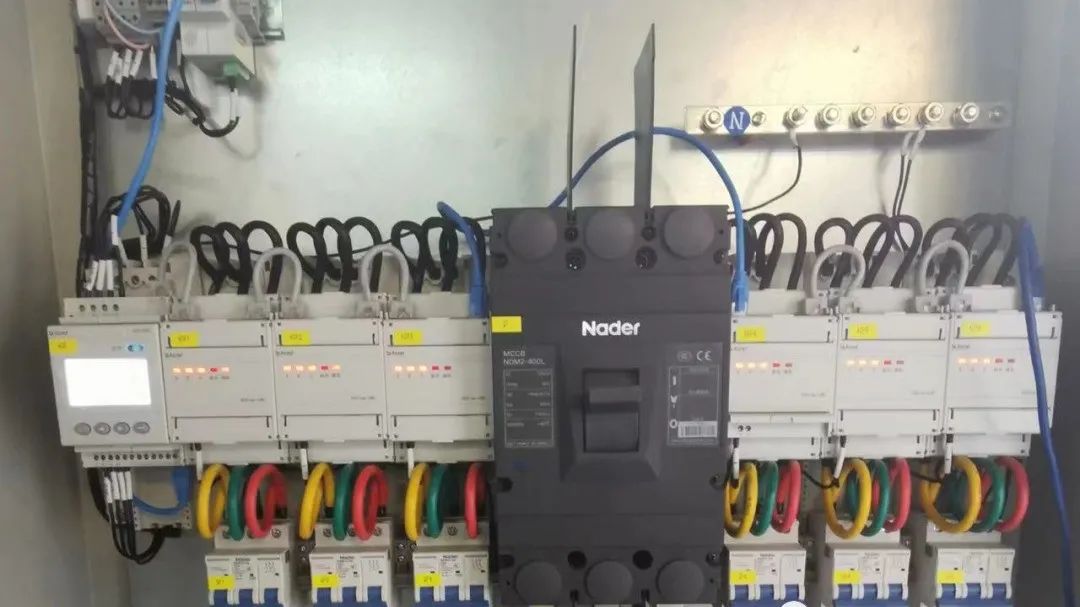

▼ 多用户计量电能表


以上传统方案,往往需要挤占配电箱空间,必要时需要增加新的配电柜安放电能表,除了占用空间外,改造项目往往使用开口式电流互感器,8个三相回路需要按照24个电流互感器,接线的工作量也增加了许多。

那么问题来了,有没有体积小接线方便的多回路电能表呢?

答案当然是有的,AMC200/AMC300系列交流多回路智能电量采集监控装置,主要用于多个回路的全电参量测量,最多可同时接入8个三相回路或者24个单相回路的电流输入。可测量电压电流、功率、功率因数等参数。

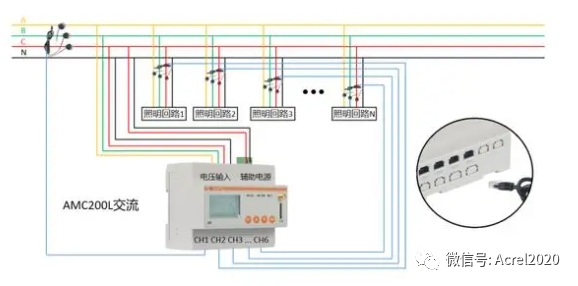

我们在上述案例中使用AMC200(L)交流多回路智能电量采集监控装置,导轨式安装,同时接入8个三相回路电流输入,仪表支持一路RS485通讯,可选Modbus-RTU 协议。

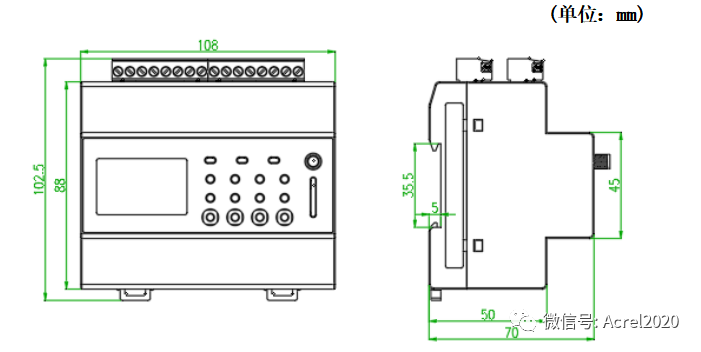

▲ AMC200(L)外观尺寸

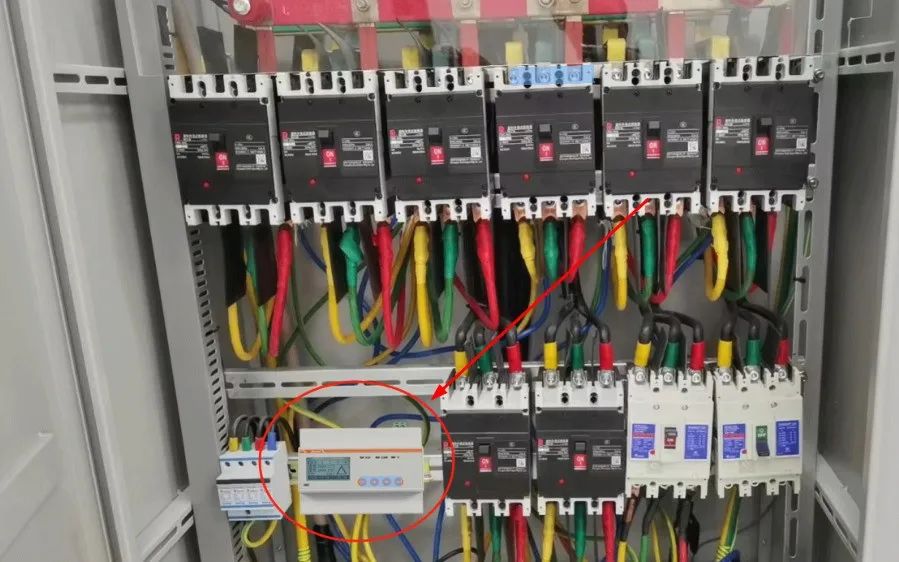

宽度仅仅只有108mm,6P模数大小,可以在如图位置处安装。16平方电缆,电流50A左右。


电流互感器(分为开口式和闭口式)采用水晶头接口方式接入,直接插拔操作简单,提高施工效率,有效避免接错线、接错相导致的数据错误问题;

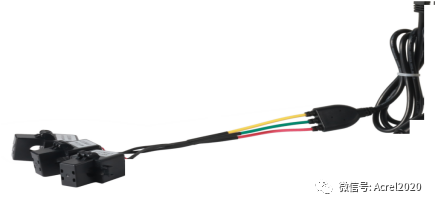

▲ 开口式、水晶头接口(3合1)

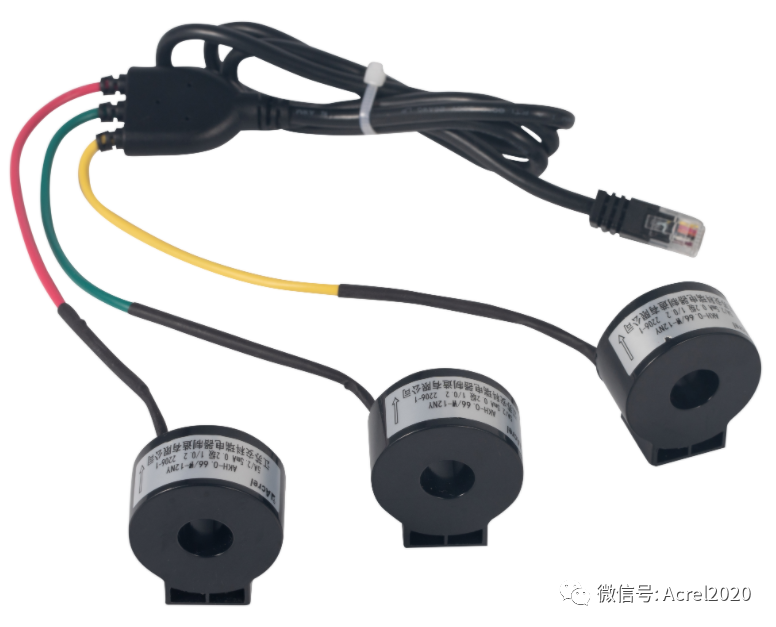

▲ 闭口式、水晶头接口(3合1)

一次侧电流为50A-1600A,若电流互感器不同,客户可根据实际使用情况选择,上述案例选择AKH-0.66/K-Φ16N 100A/50mA,通过仪表界面或通讯修改每个通道可单独配置电流变比。可支持三相、单相回路混合使用。

除了导轨式安装,我们还可以在柜门开孔安装,安科瑞两款多回路无线智能电量采集监控装置,可应用于基站的交直流配电监控、低压出线开关柜集中监控、末端配电箱等集成电力参数监测、电能计量、环境温湿度监测以及无线传输的各类应用场景。

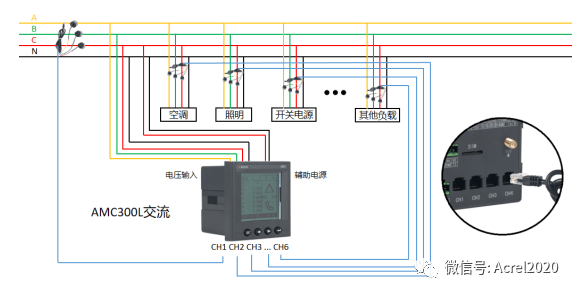

▲ AMC300L交流接线图
