rvt文件发三维服务

一、所需工具

SuperMap iDesktop、Revit、SuperMap-Revit插件、SuperMap iServer。

二、操作流程

BIM数据发三维服务：

1、Revit中打开BIM数据，附加模块—UDB SuperMap Export。

2、打开SuperMap IDesktop，数据源—打开文件型数据源，全选图层—右击—添加到新球面场景，在线—工作空间—保存并发布三维服务。

倾斜摄影osgb数据发三维服务：

1、三维数据—配置文件；

2、工作空间管理器—场景—新建球面场景；

3、图层管理器—普通图层—添加三维切片缓存图层—添加生成的配置文件（.scp），打开即可看到三维模型。

倾斜摄影数据文件含义：

•*.s3c文件：该文件为CC软件的工程文件，后面使用SuperMap软件无需使用，可忽略。

• Data文件夹：存放倾斜摄影三维数据的文件夹，俗称根目录。

• metadata.xml文件：存放倾斜摄影三维数据的坐标系和坐标值信息，有如下两种：

第一种：文件中ENU表示该倾斜摄影数据使用的是ENU坐标系，并且后面的坐标值表示倾斜摄影数据的插入点坐标，在对话框中填入xml的信息，这种情况不需要进行投影设置。

第二种：文件中的EPSG：32649表示该倾斜摄影三维数据用的是编号为32649的EPSG坐标系，并且该数据的插入中心点坐标为（686169，2541593，0）。

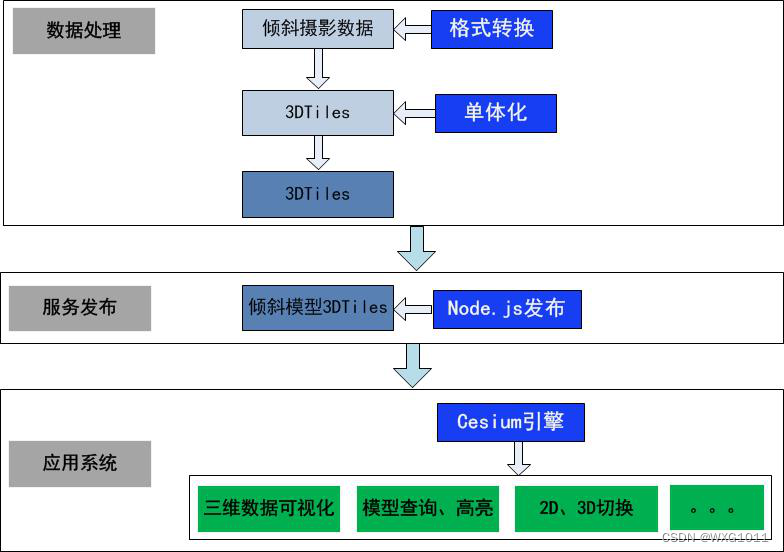

Cesium加载三维倾斜摄影数据技术架构图
