Eclipse自动生成uml类图（最新可用）

教程：Eclipse自动生成uml图：

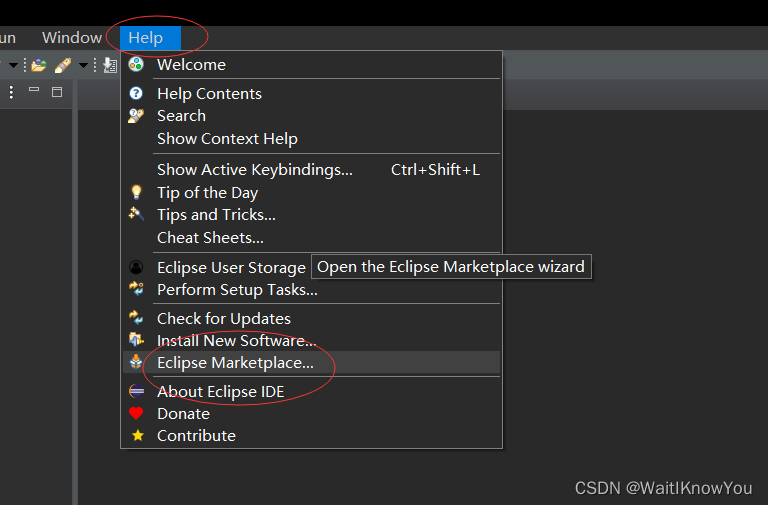

第一步，点击Eclipse左上角的Help 选择插件市场 Eclipse Marketplace

第二步 在搜索框输入  uml  按回车

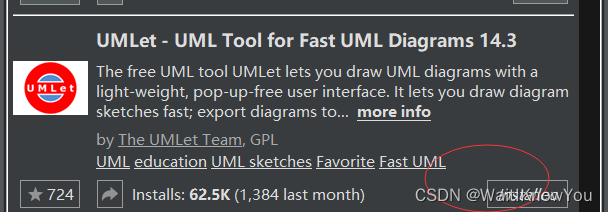

第三步 选择 UMLet 点击安装 install



等待安装完成

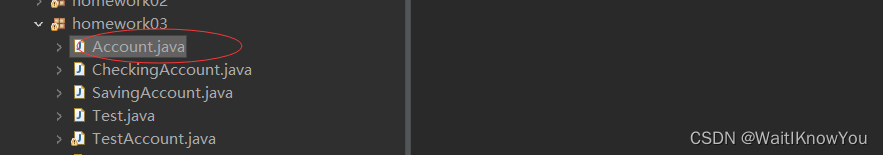

第四步 找到需要生成类图的 类 比如我演示用的Account类

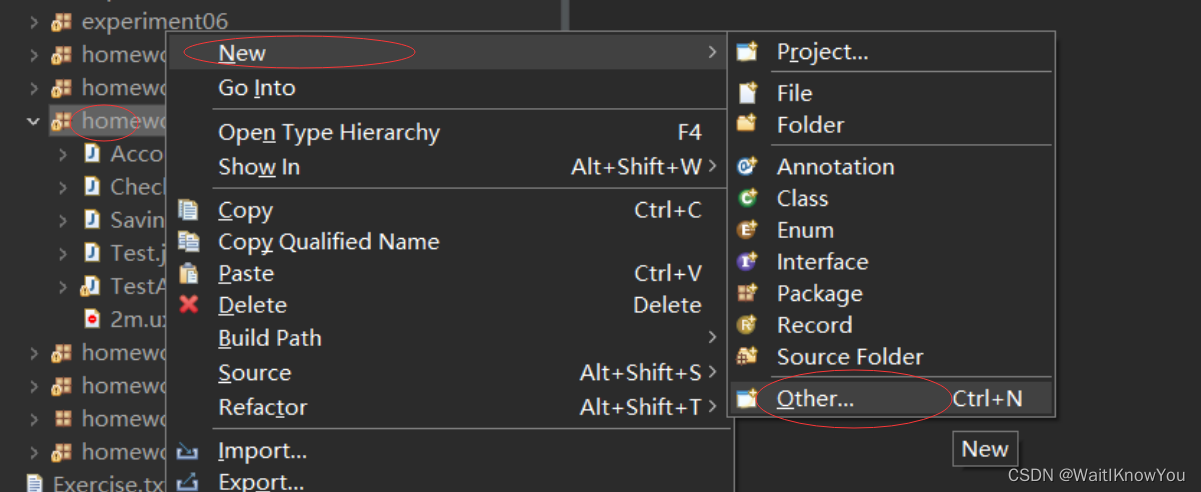

点击包名 按ctrl+N快捷键或右击包名选择新建   选择Other

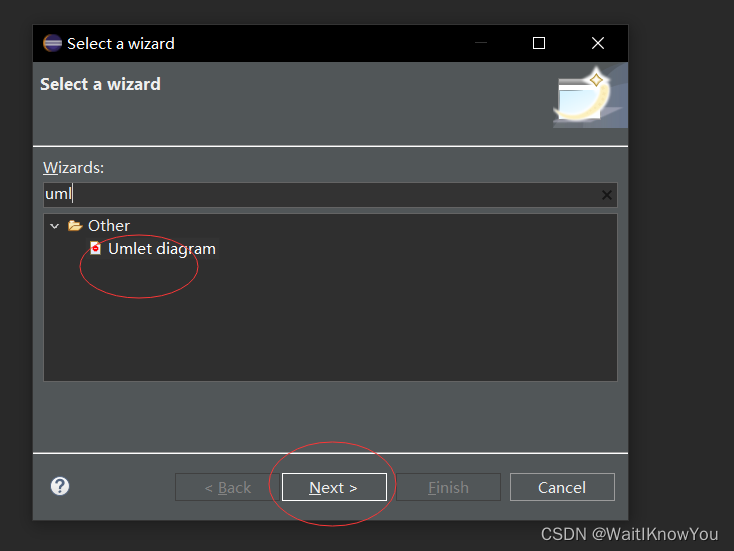

 输入 uml后看到 umlet相关的文件类型 选中后点击next

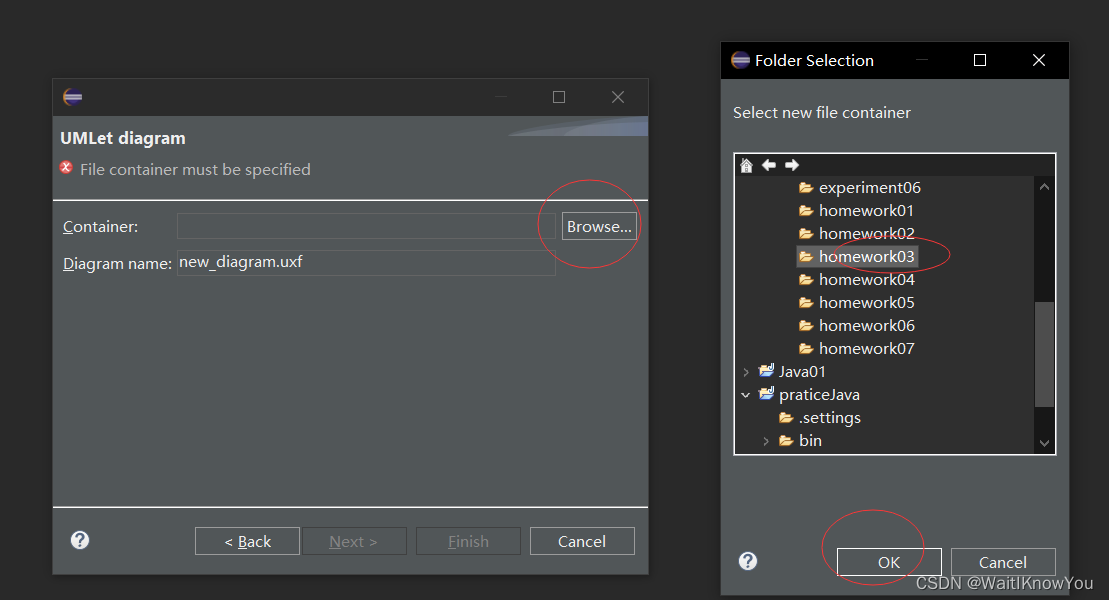

选中刚才的包

 可以选择修改这个文件名  然后点击finish

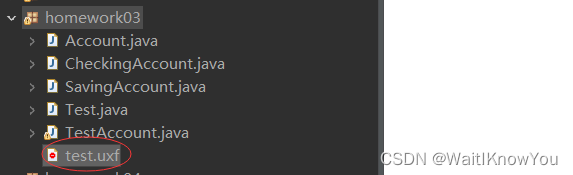

可以看到包下面有这个文件了  现在打开这个文件 先按一下ctrl+s 保存

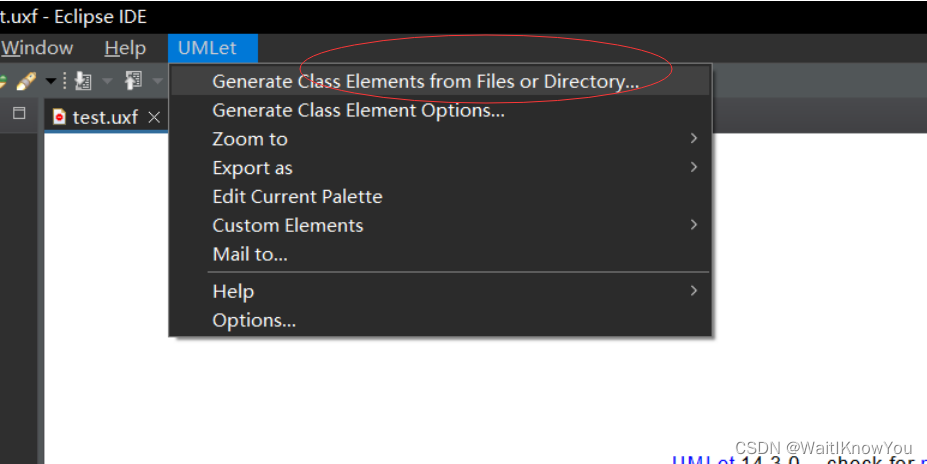

之后点击这里UmLet

点击这一行  在磁盘中选择一个文件或者目录 生成类图

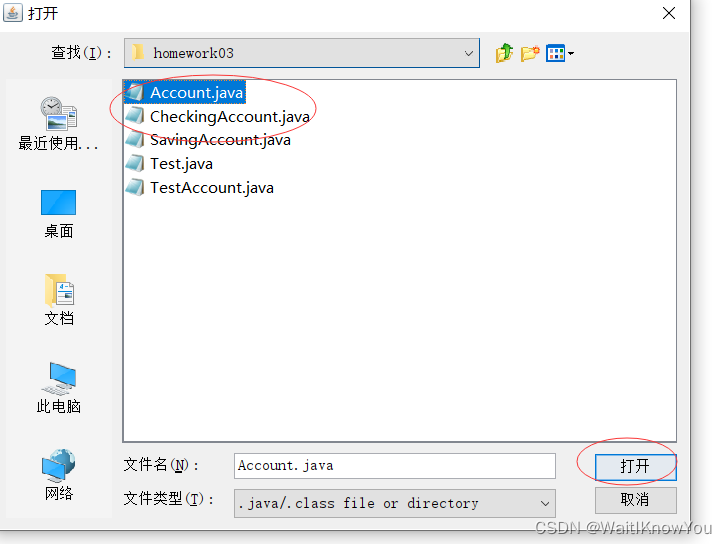

此处我要生成一个Account类的图  找到路径如下  选中后点击打开

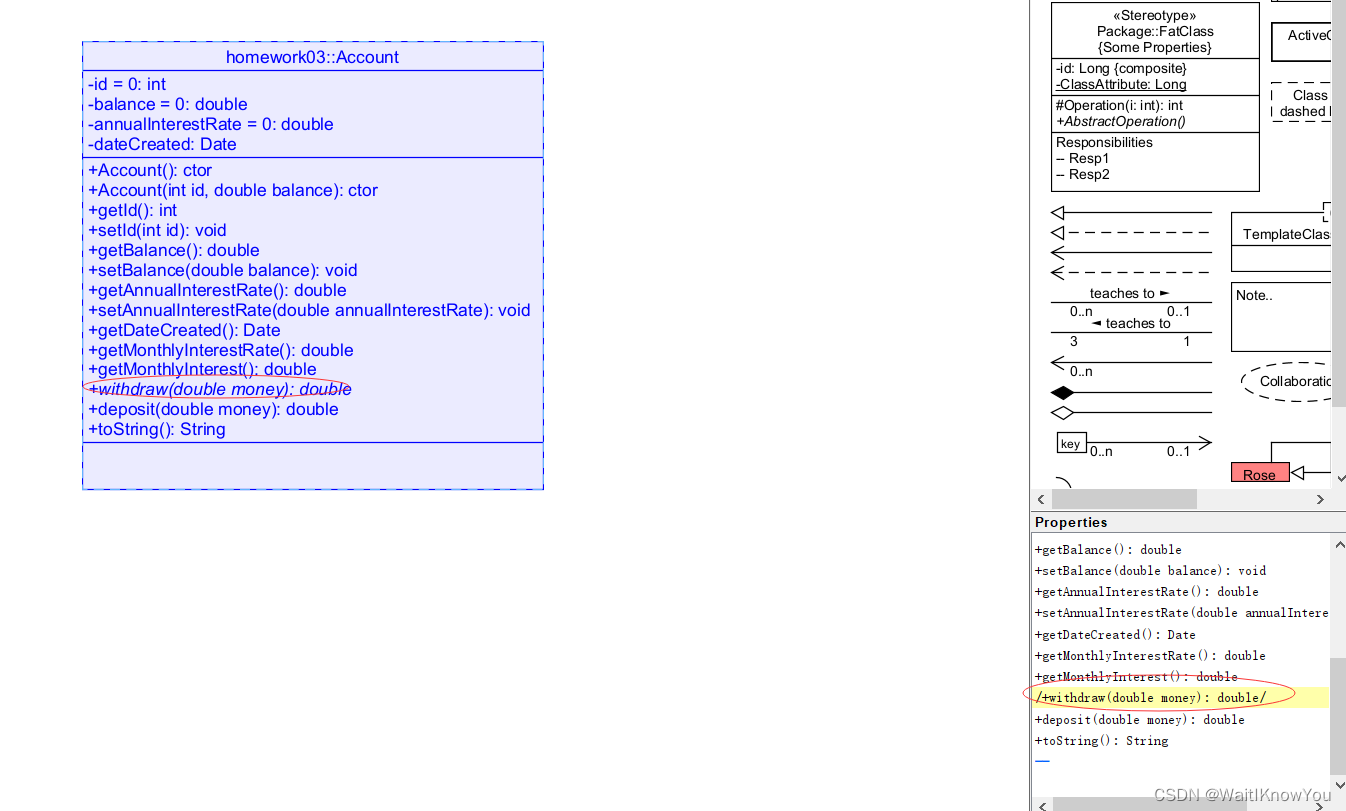

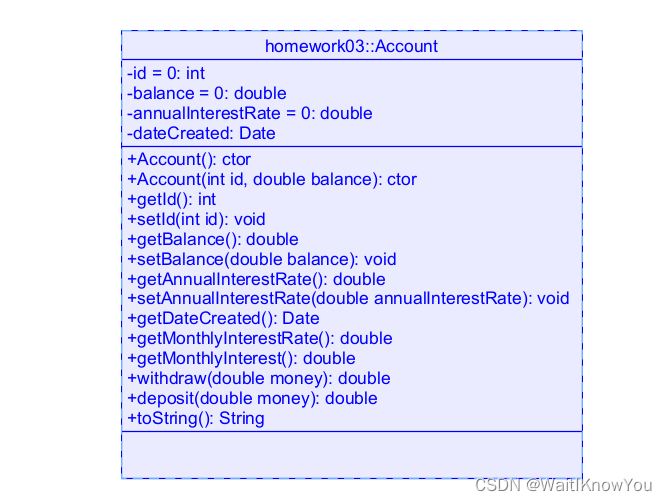

可以看到已经生成完整类图了

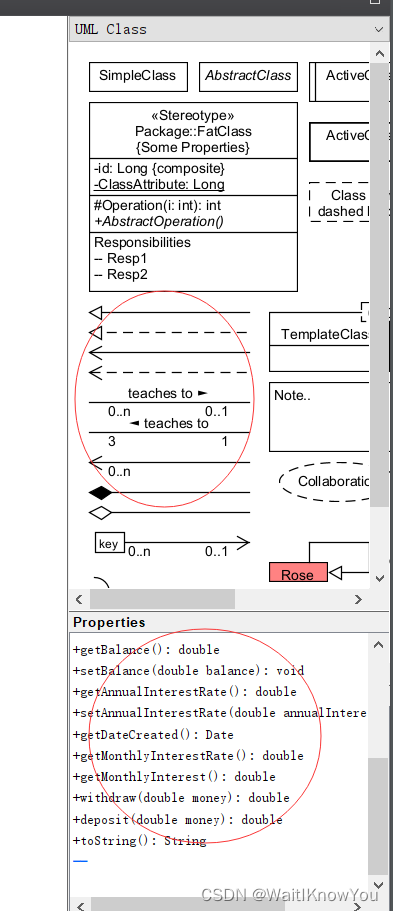

 同时 该文件右下角可以修改图形中的文字和结构  右上角有实线箭头或者虚线箭头

直接复制过来用来画 继承和实现关系

 注意 抽象方法好像不可以自动生成为斜体

可以在方法两边加上 / 方法/ 来变为斜体

比如 将withdraw变为抽象方法



至此 Eclipse自动生成UML图的教程结束
