概要

在UVM（通用验证方法学）中，run_test() 是验证平台的核心入口方法，负责启动测试用例并构建验证环境层次结构。以下是其核心功能与实现原理的详细说明：

一、核心功能

1、入口点与测试用例激活

run_test() 通常位于顶层的 initial begin…end 块中，通过参数（如 UVM_TESTNAME）指定待运行的测试用例类名。例如：

initial begin
  run_test("my_test_case");  // 直接指定测试用例
  // 或通过命令行参数传递：+UVM_TESTNAME=my_test_case
end

若未显式传递参数，UVM会自动从命令行读取 UVM_TESTNAME 的值。

2、实例化测试类

根据参数指定的类名，调用工厂机制（Factory）创建对应的测试类实例（默认实例名为 uvm_test_top），并挂载到UVM树顶层的 uvm_root 单例下。

3、触发Phase机制

启动UVM的Phase流程（如 build_phase、connect_phase、run_phase 等），按顺序构建验证环境中的组件（Env、Agent、Driver等）并执行仿真。

三、执行流程详解

1. 核心执行步骤

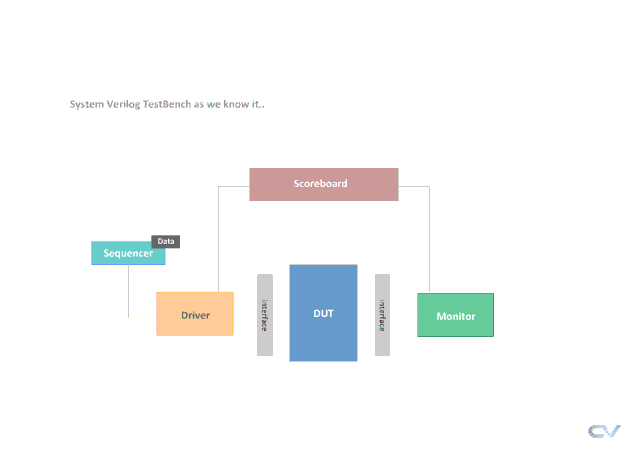

在这里插入图片描述

2、初始化阶段

（1）创建 uvm_root 实例

通过 uvm_root::get() 获取全局唯一的顶层管理器 uvm_top。

（2）动态加载测试类

利用工厂的 create_component_by_name 方法，根据类名字符串实例化测试类，并调用其构造函数。

（3）Phase调度

构建组件层次（build_phase）

递归调用测试类及其子组件的 build_phase 方法，完成组件的实例化和层次连接。例如：

class my_env extends uvm_env;
  my_agent agent;
  virtual function void build_phase(uvm_phase phase);
    agent = my_agent::type_id::create("agent", this);  // 通过工厂实例化Agent
  endfunction
endclass

3、连接组件（connect_phase）

配置组件间的通信端口（如TLM接口、Analysis Port）。

4、运行测试（run_phase）

启动仿真过程，执行测试序列、驱动事务（Transaction）并收集覆盖率。

四、参数机制与优先级

1、参数来源

run_test() 的参数可通过两种方式传递：
直接赋值：如 run_test(“my_test”)。
命令行参数：通过 +UVM_TESTNAME=my_test 指定。

2、优先级规则

若同时存在两种方式，命令行参数优先级更高。

五、注意事项

1、测试类注册

测试类需通过 uvm_component_utils 宏注册到工厂，否则无法动态实例化：

class my_test extends uvm_test;
  `uvm_component_utils(my_test)  // 注册宏
  ...
endclass

2、单次调用限制

run_test() 只能在顶层调用一次，多次调用会导致组件树冲突。

3、仿真控制

在 run_phase 中需通过 raise_objection() 和 drop_objection() 控制仿真周期，避免提前结束。

六、示例场景

1、命令行启动测试

simv +UVM_TESTNAME=my_test +UVM_VERBOSITY=UVM_HIGH

此命令会调用 my_test 类，同时设置日志详细级别为高。

2、动态测试切换

通过工厂覆盖（set_type_override）可在不修改代码的情况下替换测试类实现。

通过合理使用 run_test() 方法，开发者可以灵活管理测试用例，构建层次化验证环境，并实现高效仿真控制。具体实现细节可参考UVM官方文档或相关厂商指南。

七、常见问题与解决方案

1. 找不到指定的 test 类

UVM_FATAL @ 0: (uvm_factory.svh:...) [FCTRY/CT/CNF]
  Class 'non_existent_test' not found in factory

原因：test 类未注册到 UVM 工厂
解决方案：

`uvm_component_utils(my_test) // 确保添加此宏

2. 多个 run_test () 调用

initial begin
    run_test("test1");
    run_test("test2"); // 错误：不能多次调用
end

原因：run_test () 启动完整的验证流程，多次调用会导致环境混乱
解决方案：
使用单一 run_test ()
通过命令行参数+UVM_TESTNAME选择测试用例

3. 命令行参数覆盖代码设置

# 命令行指定测试用例，覆盖代码中的run_test()
vsim +UVM_TESTNAME=my_special_test tb_top

优先级：命令行参数 > 代码中的 run_test () 参数> 默认 test

八、高级用法

1. 动态选择测试用例

initial begin
    string test_name;

    // 从环境变量获取测试名
    if (!$value$plusargs("TESTNAME=%s", test_name))
        test_name = "default_test";

    // 启动测试
    run_test(test_name);
end

2. 设置默认测试用例

// 在testbench中设置默认测试
initial begin
    uvm_config_db#(string)::set(null, "*", "default_test", "my_sanity_test");
    run_test(); // 无参数，运行默认测试
end

九、最佳实践

1、单一入口点：

整个验证环境只调用一次 run_test ()
避免在组件中调用 run_test ()

2、灵活选择测试：

优先通过命令行参数选择测试用例
代码中保留默认测试设置

3、调试技巧：

initial begin
    // 打印UVM工厂注册信息
    uvm_factory factory = uvm_factory::get();
    factory.print();

    // 启动测试
    run_test();
end

4、测试用例模板：

class my_base_test extends uvm_test;
    my_env env;

    `uvm_component_utils(my_base_test)

    function new(string name, uvm_component parent);
        super.new(name, parent);
    endfunction

    virtual function void build_phase(uvm_phase phase);
        super.build_phase(phase);
        env = my_env::type_id::create("env", this);
    endfunction
endclass

class my_sanity_test extends my_base_test;
    `uvm_component_utils(my_sanity_test)

    function new(string name, uvm_component parent);
        super.new(name, parent);
    endfunction

    virtual task run_phase(uvm_phase phase);
        my_sequence seq;
        phase.raise_objection(this);

        // 创建并启动sequence
        seq = my_sequence::type_id::create("seq");
        seq.start(env.agent.sequencer);

        phase.drop_objection(this);
    endtask
endclass
