本文详细介绍了如何使用Igor Pro 8进行数据导入，包括文本格式和JPG图像的导入步骤，并展示了如何修改和优化图表，以清晰地呈现数据之间的关系。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

Igor数据导入
绘图
Modify Graph

Igor数据导入

Igor支持多种数据格式

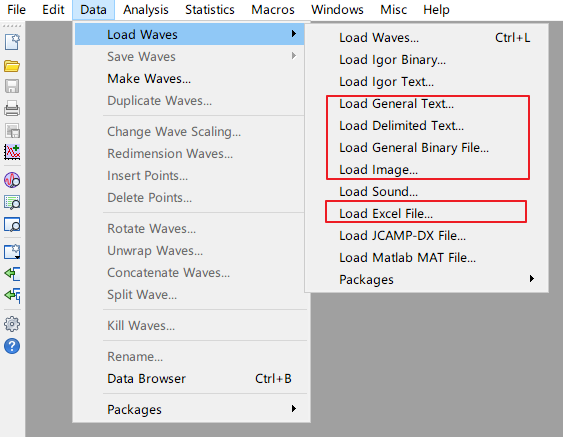

常见的数据格式有：简单文本格式（内容可以是数字、字母）、二进制文件、影像（TIFF, PNG, JPG …）、Excel文件等. 可以在Main menu -> Data -> Load Waves 查看所有支持的文件类型（下图）.
Igor 支持的数据类型
红框内的表示常用的数据格式. General Text 和 Delimited Text 的差别，简单的描述是这样的：如果数据有好几列，列与列之间用“Table”、“，”、“Space“ 等分隔的文本文件就是 Delimited Text.

数据导入的2个例子

文本格式的数据导入

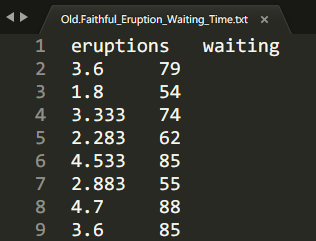

下图中的数据有2列，是以 Gerenral Text 格式保存的数据（2列之间不是用同长度的”space“分隔的），第一列 “eruptions” 和 “waiting” 是2列数据的名称.
黄石公园老忠实喷泉喷发时间统计
假设该文本文件Old_Faithful_Eruption_Waiting_Time.txt 存在在桌面. 现在打开Igor，开始导入该文件中的数据.

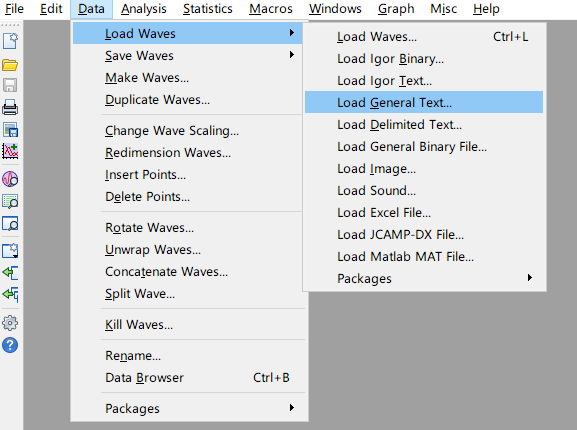

选择 Load Gerenal Text

Load Gerenral Text

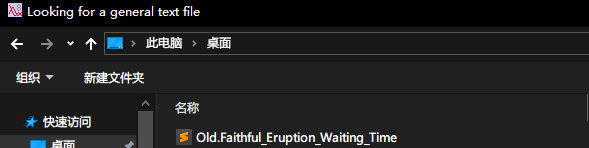

2. 在弹出的界面中选择 Old_Faithful_Eruption_Waiting_Time.txt
选择文件

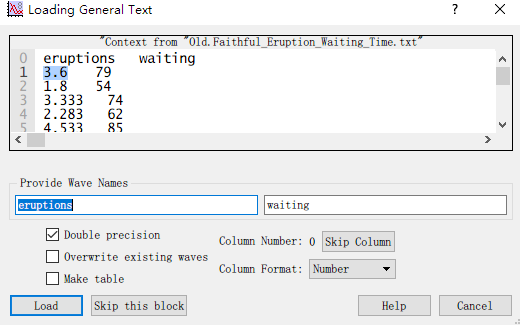

3. 文件选择之后，确认，会弹出新的窗口
导入数据

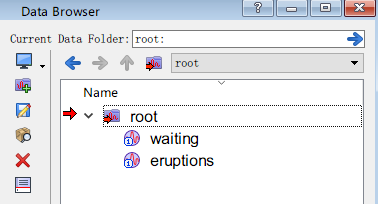

默认第一列的英文单词就是导入之后的数组名. 点击 Load 完成，会在 Data Browser 里显示新导入的2个数组.
显示新的数组
本文用到的文本数据可在链接：https://pan.baidu.com/s/1VMARVNA6RBHiUZma70U6RA 提取，提取
