为了能够用较小的电流提供更大的功率，现在的电动自行车、机器狗等设备，使用的电池电压通常是48V及以上。对于锂电池这样的供电电源而言，其输入电压在满电和亏电的情况下，是有较大的差异的。

在这种情况下，设计一个合理的降压电路，将电压较高且不稳定的电池供电，转换为设备内各种精密芯片所需要的低压且稳定的电压，就成为了一个较为重要的课题。

教科书和各种资料里常见的电源降压芯片，比如MC34063、LM2596这些开关型的芯片，耐压上限一般在40V，因此无法满足更高电压的电池降压的需求。

最近在设计电路的时候，了解到一款国产电源芯片OC5800，它的基本设计思路与MC34063这样的经典芯片是一致的，但是最高输入电压却可以做到90V，那么这款芯片是采用了什么方法实现的高电压输入呢？下面我就根据芯片的原理图对其工作原理进行一下分析。

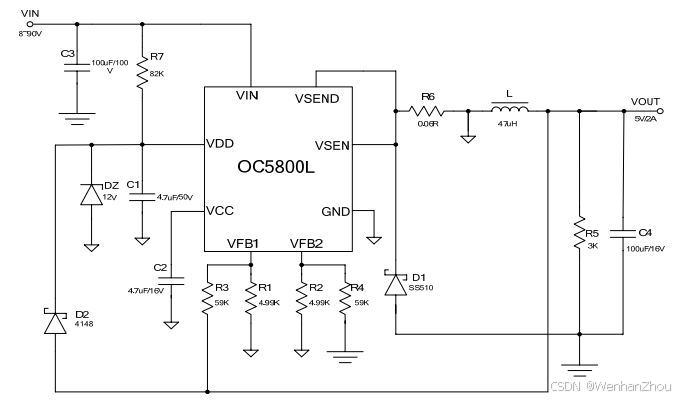

图1 厂家提供的芯片外围电路

如图1，这个外围电路是有一点点复杂的，但是除了电感L以外，其他器件都是尺寸很小的电阻电容和二极管，因此电路板不会做得很大。

当然了，不知道芯片内部的结构，直接看这个图会只知其然不知其所以然。下面我把这个图给改画一下，结合芯片内部模块进行一下分析。

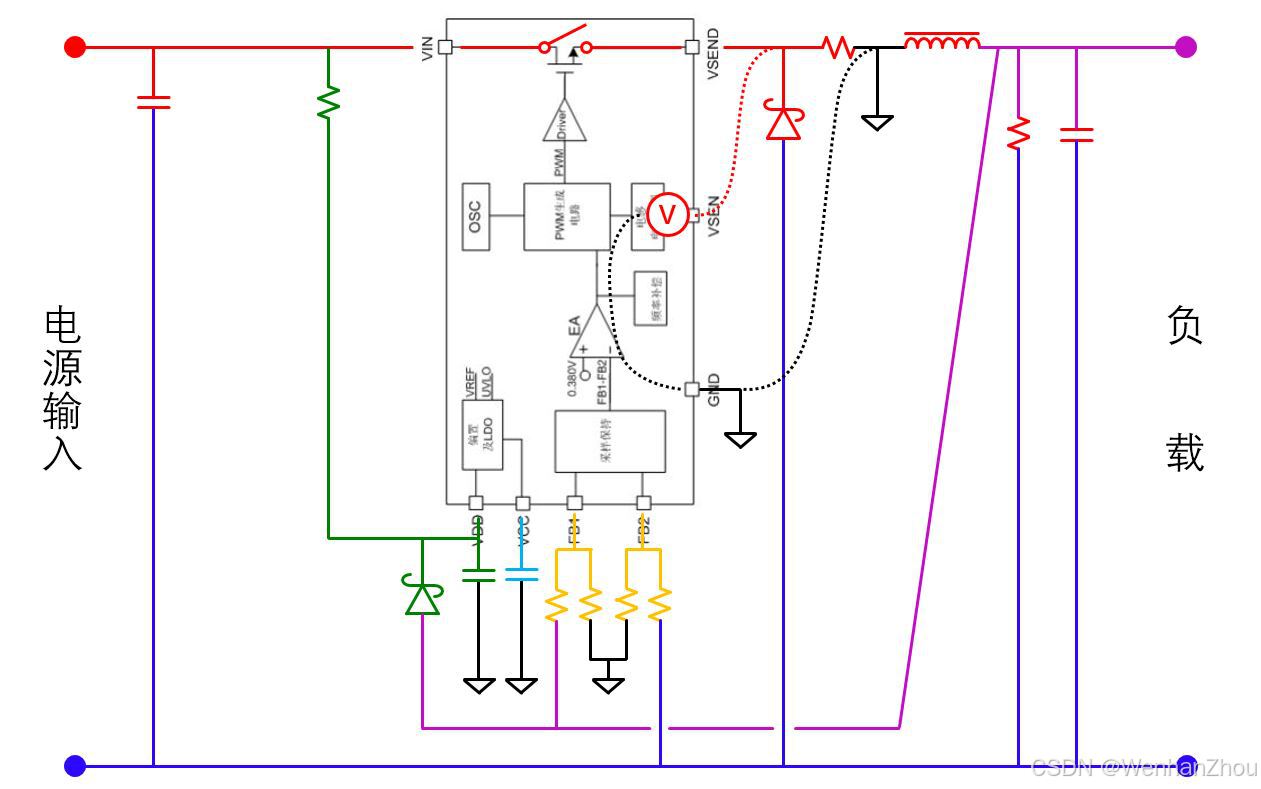

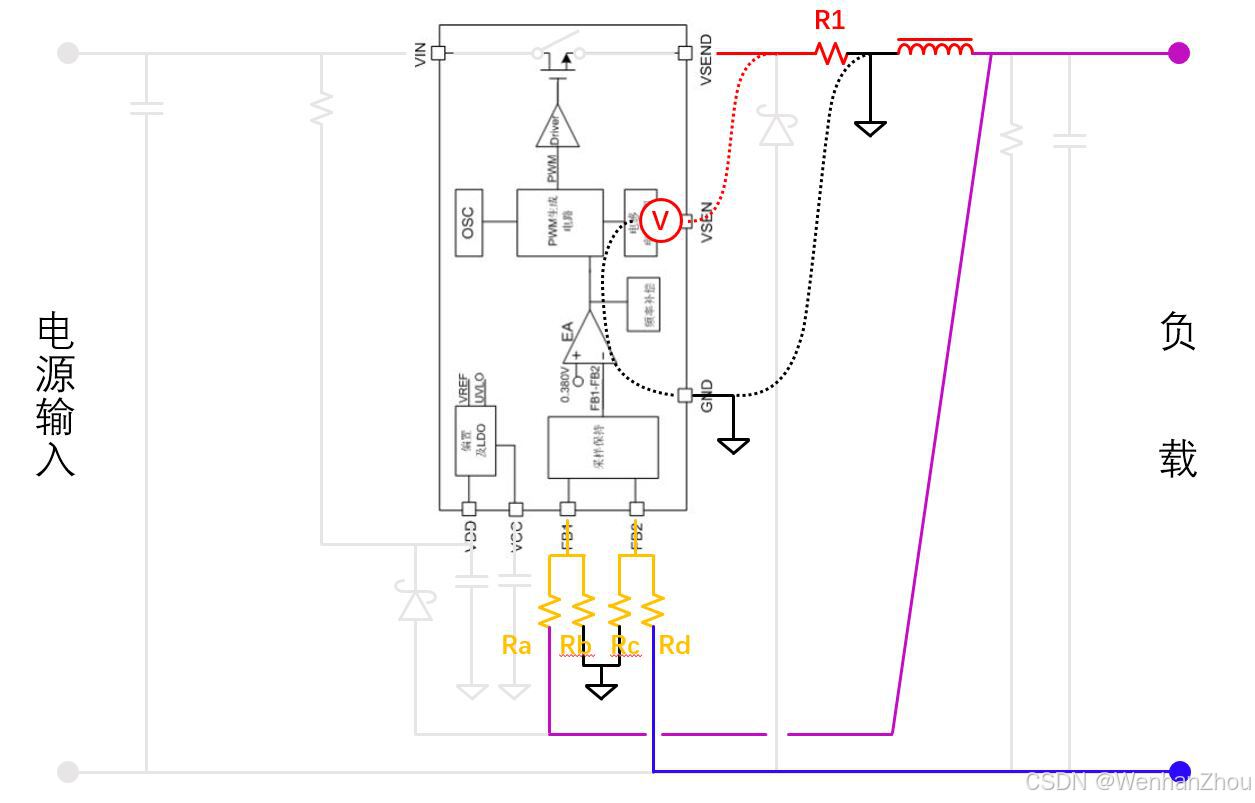

图2 芯片总体工作原理图展示

首先是功率电路部分，如图3和图4所示。该芯片的功率电路拓扑结构是一个经典的buck结构。在开关管T1导通（图3）和关断（图4）时，功率电路中的电流流动方向分别如图中绿色箭头所示。

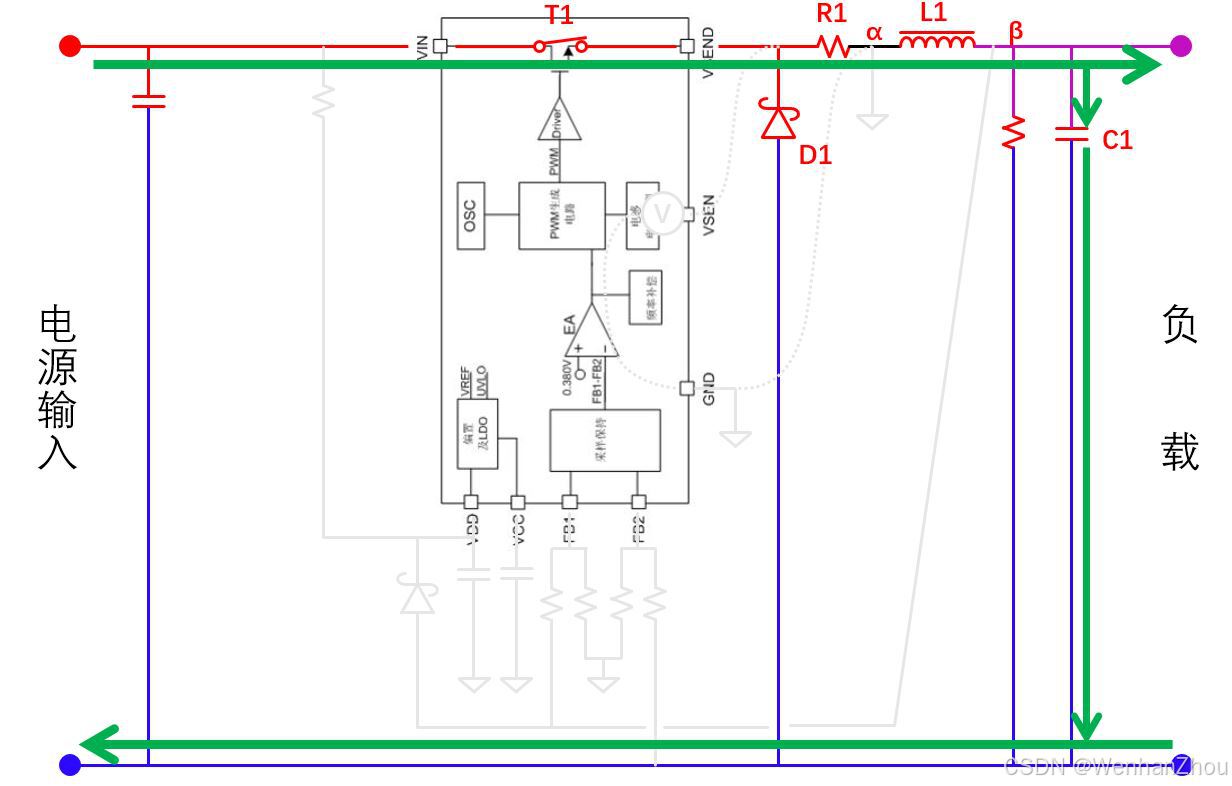

图3 开关管导通时，功率电路的电流流动方向

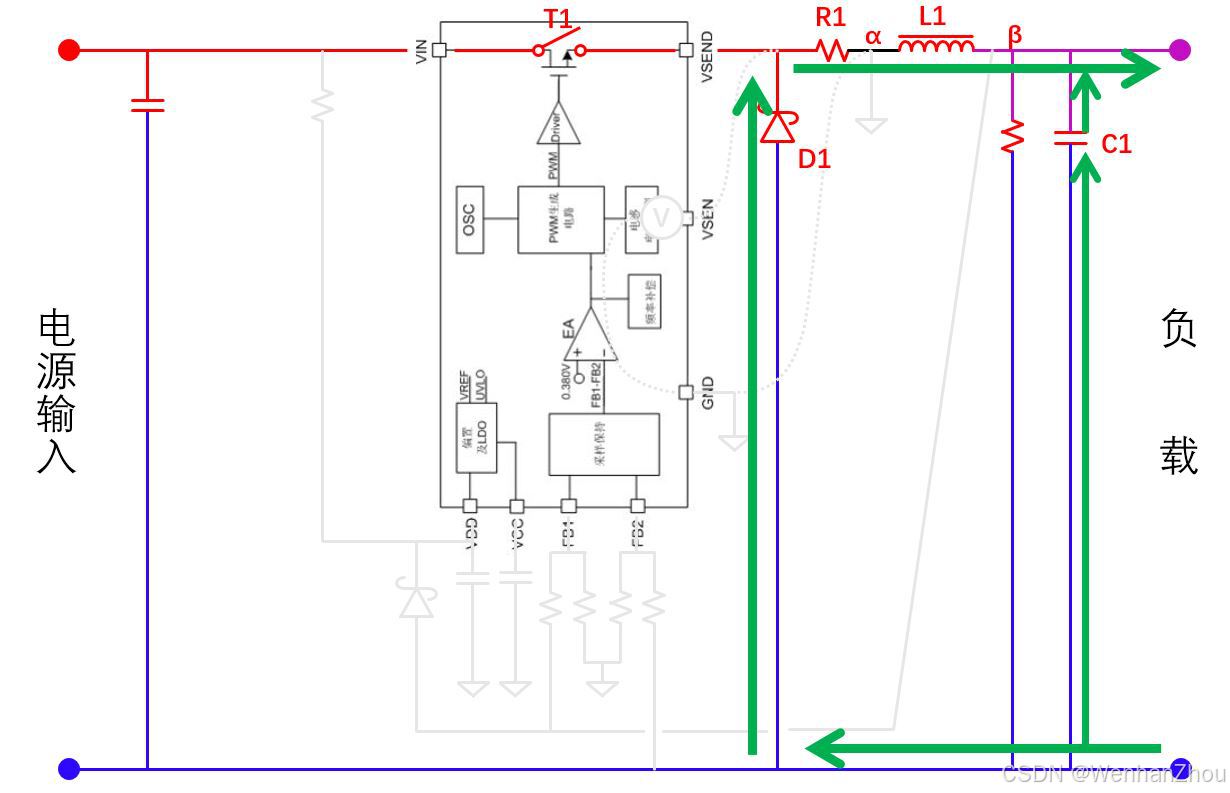

图4 开关管关断时，功率电路的电流流动方向

值得注意的是，在开关管T1关断后，电路中维持续流、或者说充当了电源器件的是电感L1，于是此时图中β点的电压是要高于α点的电压的（把L1想象成一个左负右正的电池）。这个特点是后续芯片能够持续获得供电，以及能够处理较高供电电压的重要条件。

那么下面我们分析芯片如何供电。首先是芯片刚刚上电的时候，此时由于开关管还没导通，右侧的所有电路对地电压都是0，芯片通过一个较大的电阻R2从电源输入取电，逐渐给C2充电。为了防止大电压直接击穿芯片，R2的阻值是较大的，所以充电速度会相对比较慢，随着C2的电压提升，芯片逐渐上电。

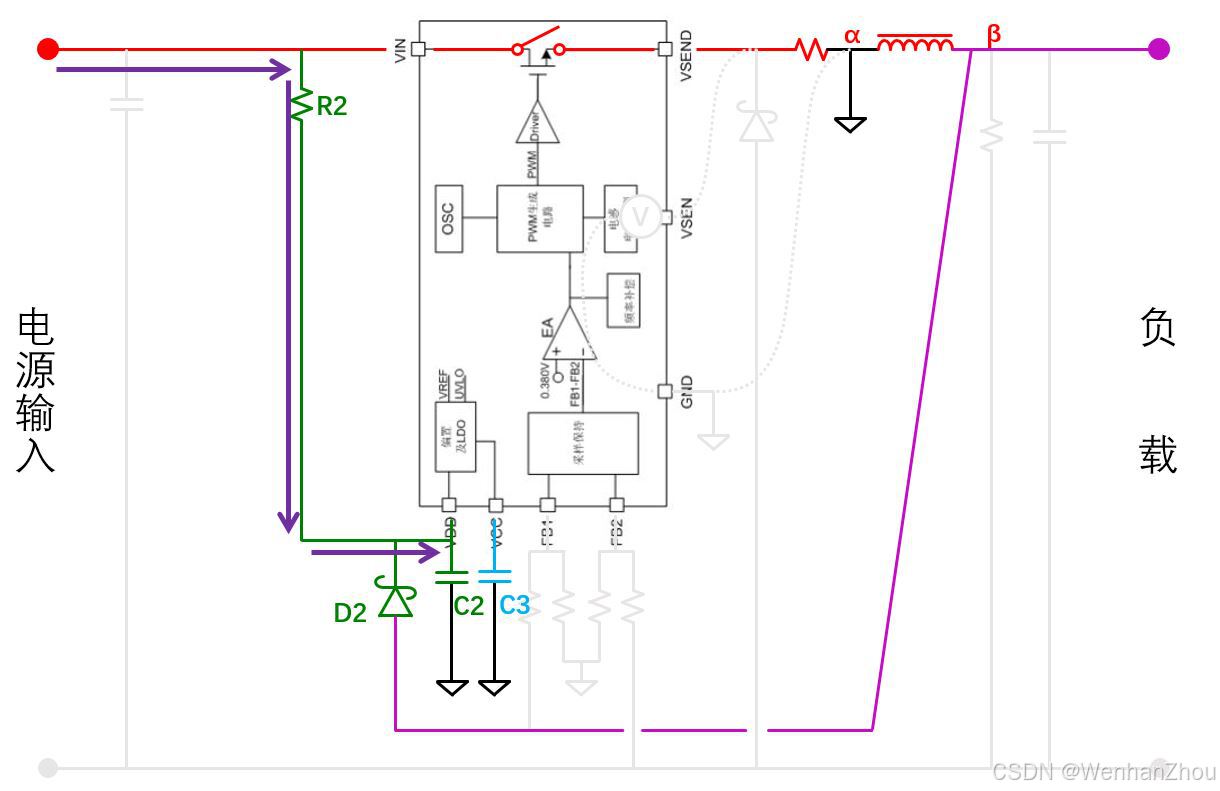

图5 刚刚通电时芯片的供电回路

当C2电压足够后，芯片内的LDO开始正常工作，输出一个稳定的电压到芯片内各个子模块。这个LDO需要外接一个稳压电容C3，用于减小电源电压波动。注意，一般这种芯片外接电容的引脚仅仅是用于外接电容实现稳压，不应该用于向外输出功率。

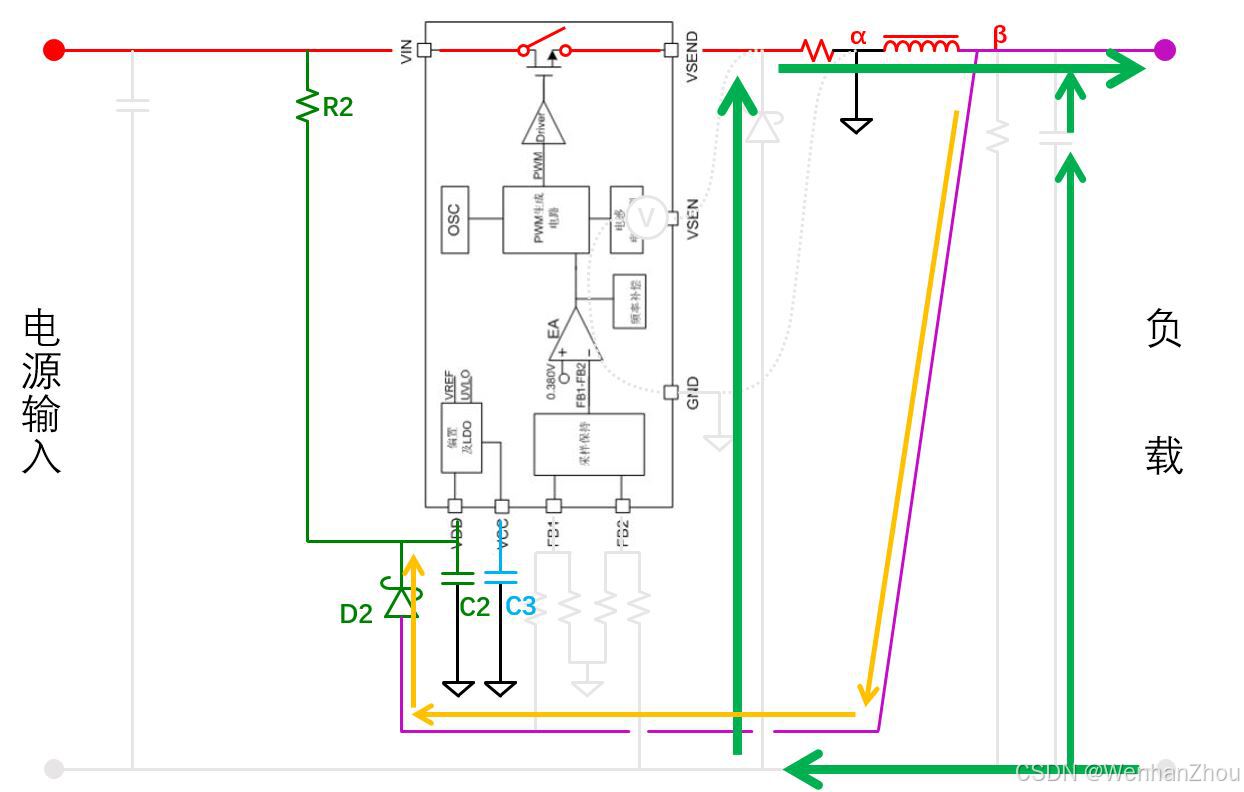

而当芯片正常工作以后，开关管断开时，由于β点电压高于α点，而α点是芯片自己的“地”，所以会出现一个从β点出发，沿着图6中黄色箭头，经过D2给C2充电的电流。而这个充电过程是随着开关管的开闭，每个开关周期发生一次的，因此D2也要求是一个快速通断的肖特基管，只不过由于这个充电电流相对是很小的，所以D2不需要像D1一样具有很高的通流能力，因此可以选用更小的封装。
