8.华为两台交换机的三种连接方式access 、trunk、undo portswitch

最新推荐文章于 2025-04-03 07:33:42 发布
最新推荐文章于 2025-04-03 07:33:42 发布
阅读量1.8k 收藏 3
点赞数 12
分类专栏： HUAWEI路由交换 文章标签： 华为
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/WilliamEvano/article/details/139786536
版权

请添加图片描述

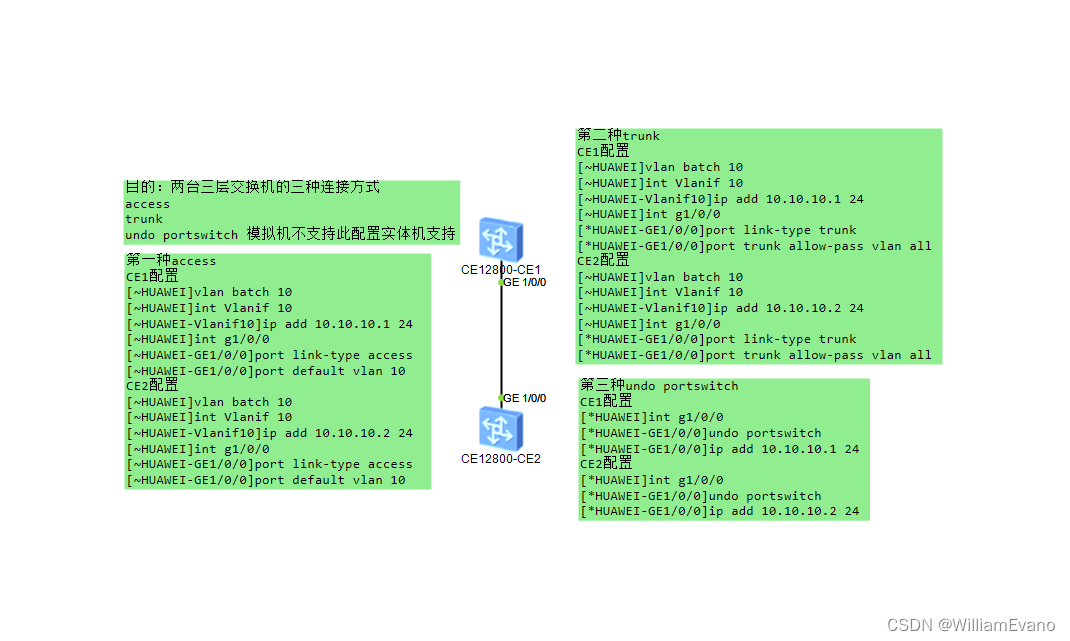

目的：两台三层交换机的三种连接方式
1.access
2.trunk
3.undo portswitch 模拟机不支持此配置，实体机支持

第一种access
CE1配置

[~HUAWEI]vlan batch 10
[~HUAWEI]int Vlanif 10
[~HUAWEI-Vlanif10]ip add 10.10.10.1 24
[~HUAWEI]int g1/0/0
[~HUAWEI-GE1/0/0]port link-type access
[~HUAWEI-GE1/0/0]port default vlan 10

CE2配置

[~HUAWEI]vlan batch 10
[~HUAWEI]int Vlanif 10
[~HUAWEI-Vlanif10]ip add 10.10.10.2 24
[~HUAWEI]int g1/0/0
[~HUAWEI-GE1/0/0]port link-type access
[~HUAWEI-GE1/0/0]port default vlan 10

第二种trunk
CE1配置

[~HUAWEI]vlan batch 10
[~HUAWEI]int Vlanif 10
[~HUAWEI-Vlanif10]ip add 10.10.10.1 24
[~HUAWEI]int g1/0/0
[*HUAWEI-GE1/0/0]port link-type trunk
[*HUAWEI-GE1/0/0]port trunk allow-pass vlan all

CE2配置

[~HUAWEI]vlan batch 10
[~HUAWEI]int Vlanif 10
[~HUAWEI-Vlanif10]ip add 10.10.10.2 24
[~HUAWEI]int g1/0/0
[*HUAWEI-GE1/0/0]port link-type trunk
[*HUAWEI-GE1/0/0]port trunk allow-pass vlan all

第三种undo portswitch
CE1配置

[*HUAWEI]int g1/0/0
[*HUAWEI-GE1/0/0]undo portswitch
[*HUAWEI-GE1/0/0]ip add 10.10.10.1 24

CE2配置

[*HUAWEI]int g1/0/0
[*HUAWEI-GE1/0/0]undo portswitch
[*HUAWEI-GE1/0/0]ip add 10.10.10.2 24
