工具准备:
eNSP
下载链接:
https://pan.baidu.com/s/1qhrTXrRSimsUi5UpfePg6g?pwd=0rxh
提取码:0rxh
------------------------------------------------------------------------------------------

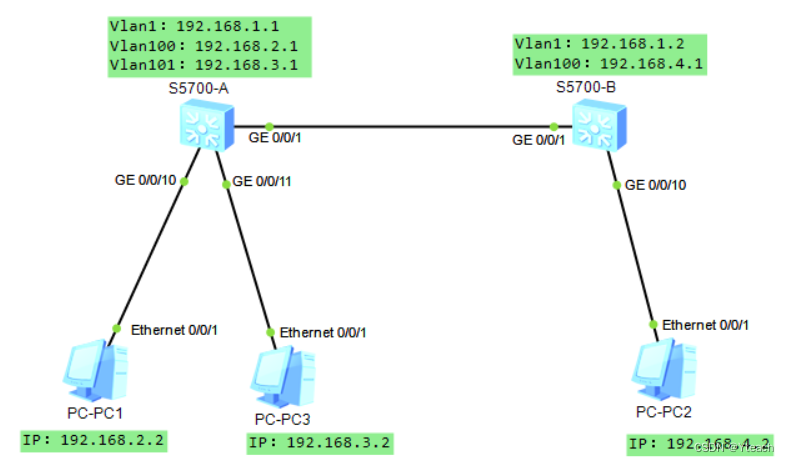

需求1:PC1,PC2,PC3互通
交换机A
#Vlan1配IP地址
[Huawei]interface Vlanif 1
[Huawei-Vlanif1]ip address 192.168.1.1 24
[Huawei]quit
#创建Vlan100 101
[Huawei]vlan batch 100 101
#Vlan100 101 配置IP地址
[Huawei]interface Vlanif 100
[Huawei-Vlanif100]ip address 192.168.2.1 24
[Huawei-Vlanif100]quit
[Huawei]interface Vlanif 101
[Huawei-Vlanif101]ip address 192.168.3.1 24
[Huawei-Vlanif101]quit
#配置trunk口
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/1]quit
#配置access口
[Huawei]interface GigabitEthernet 0/0/10
[Huawei-GigabitEthernet0/0/10]port link-type access
[Huawei-GigabitEthernet0/0/10]port default vlan 100
[Huawei-GigabitEthernet0/0/10]quit
[Huawei]interface GigabitEthernet 0/0/11
[Huawei-GigabitEthernet0/0/11]port link-type access
[Huawei-GigabitEthernet0/0/11]port default vlan 101
#静态路由
[Huawei]ip route-static 192.168.4.0 24 192.168.1.2
---------------------------------------------------------------------------------------------
交换机B
#Vlan1配IP地址
[Huawei]interface Vlanif 1
[Huawei-Vlanif1]ip address 192.168.1.2 24
[Huawei]quit
#创建Vlan100
[Huawei]vlan batch 100
#Vlan100 配置IP地址
[Huawei]interface Vlanif 100
[Huawei-Vlanif100]ip address 192.168.4.1 24
[Huawei-Vlanif100]quit
#配置trunk口
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/1]quit
#配置access口
[Huawei]interface GigabitEthernet 0/0/10
[Huawei-GigabitEthernet0/0/10]port link-type access
[Huawei-GigabitEthernet0/0/10]port default vlan 100
[Huawei-GigabitEthernet0/0/10]quit
#静态路由
[Huawei]ip route-static 192.168.2.0 24 192.168.1.1
[Huawei]ip route-static 192.168.3.0 24 192.168.1.1

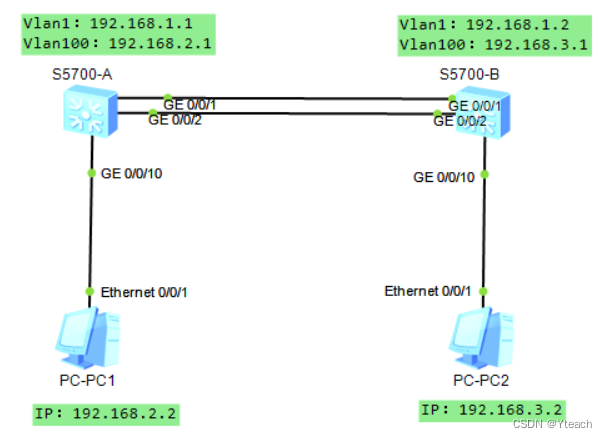

需求2:端口聚合
交换机A和交换机B做相同的配置
#创建聚合口1
[Huawei]interface Eth-Trunk 1
#配置聚合口为trunk模式
[Huawei-Eth-Trunk1]port link-type trunk
#允许所有Vlan通过
[Huawei-Eth-Trunk1]port trunk allow-pass vlan all
#设置自动工作模式
[Huawei-Eth-Trunk1]mode lacp-static
#将端口1,2加入聚合口
[Huawei-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/2
