步骤一:硬件准备与连接

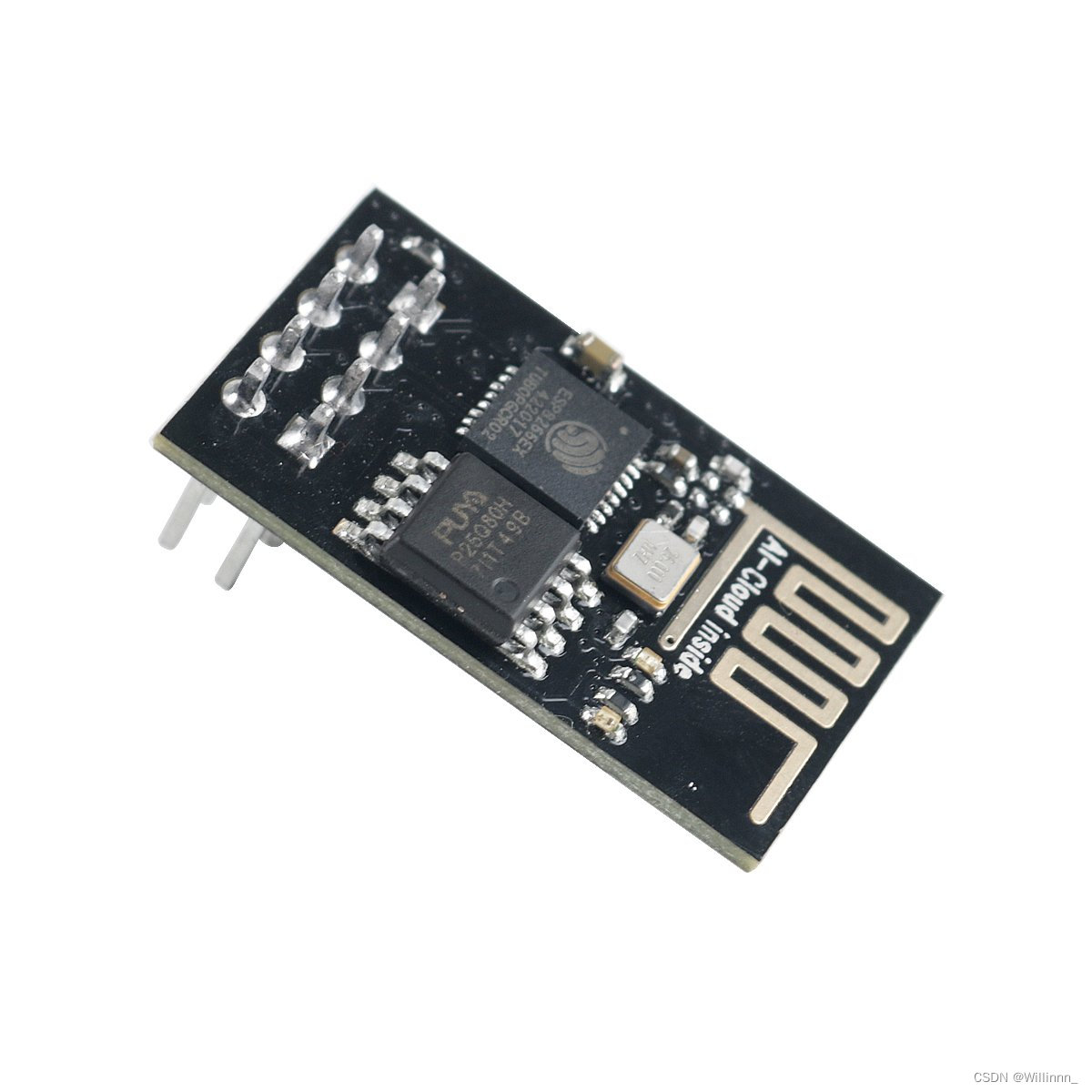

1. 获取ESP8266模块:确保你有一个ESP8266模块,如ESP-01、ESP-12等。
2. 连接电源:将ESP8266模块通过USB转TTL串口模块或类似设备连接到电脑,确保电源稳定在3.3V。
3. 串口通讯设置:使用FTDI或其他串口调试工具,配置正确的波特率(通常为9600或更高的115200)。
步骤二:软件环境搭建
1. 安装Arduino IDE:如果你还没有安装,下载并安装Arduino IDE。
2. 添加ESP8266库:打开Arduino IDE,进入`文件` > `首选项`,在`附加开发板管理器网址`中输入ESP8266库的网址,然后打开`工具` > `开发板` > `开发板管理器`,搜索ESP8266并安装。
步骤三:编写代码
1. 打开新项目:在Arduino IDE中,选择`文件` > `新建`创建一个新项目。
2. 编写Wi-Fi连接代码:在新的Sketch中,编写代码来初始化和连接Wi-Fi网络。以下是一个简单的示例代码:
#include <ESP8266WiFi.h>
const char* ssid = "Your_SSID"; // 替换为你的Wi-Fi名称
const char* password = "Your_PASSWORD"; // 替换为你的Wi-Fi密码
void setup() {
Serial.begin(115200);
delay(10);
// 连接Wi-Fi
Serial.println("Connecting to ");
Serial.println(ssid);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.println("WiFi connected");
Serial.println("IP address: ");
Serial.println(WiFi.localIP());
}
void loop() {
// 主循环中不需要执行任何操作
}
步骤四:上传代码
1. 选择开发板和端口:在Arduino IDE的`工具`菜单下,选择正确的ESP8266开发板型号和端口号。
2. 上传代码:点击`上传`按钮,将代码上传到ESP8266模块。
步骤五:检查连接状态
1. 打开串口监视器:在上传完成后,打开Arduino IDE的`工具` > `串口监视器`,查看ESP8266的输出信息。
2. 确认连接成功:如果一切顺利,你应该能看到ESP8266成功连接到Wi-Fi网络,并显示其分配到的IP地址。
步骤六:测试网络功能
测试网络请求:你可以添加HTTP请求代码,比如使用`WiFiClient`类来访问网页,以验证网络连接是否正常工作。
注意事项
- 电源稳定性:确保ESP8266接收稳定的3.3V电源,避免因电压不稳导致的不良影响。
- 波特率匹配:在串口通讯时,确保ESP8266模块和电脑端的波特率设置一致。
- 固件版本:根据ESP8266模块的具体型号,你可能需要选择不同的开发板管理器中的固件版本。
- 安全性:在公开场合分享或上传包含Wi-Fi密码的代码时,应先移除敏感信息。
通过以上步骤,你应该能够成功地将ESP8266模块连接到Wi-Fi网络,并为进一步的物联网应用打下基础。
