华为-浮动静态路由

一、浮动静态路由

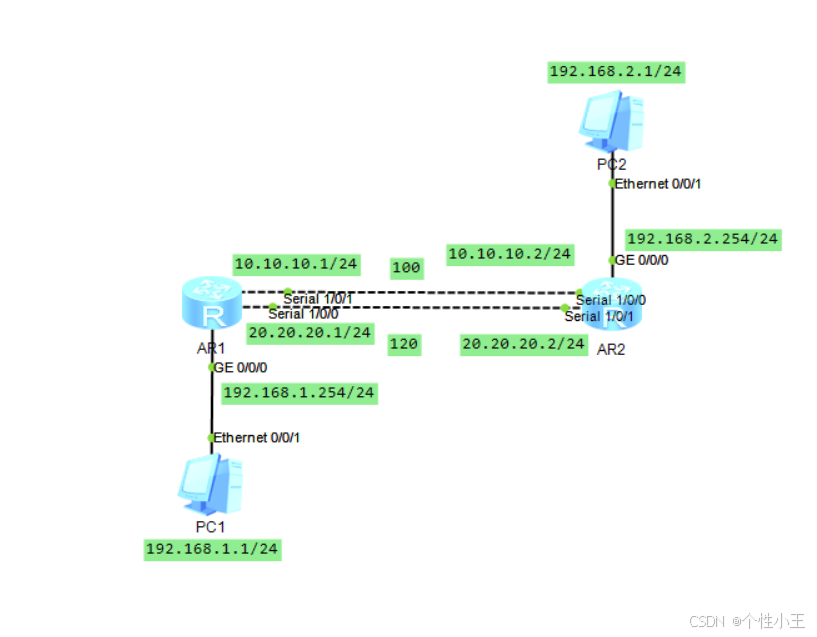

1.拓扑图

2.路由器基本配置

R1：

<Huawei>sys	# 进入系统视图
[Huawei]un in en	# 关闭信息中心
[Huawei]sys R1	# 命名
[R1]int s1/0/1	# 进入接口
[R1-Serial1/0/1]ip add 10.10.10.1 24	# 配置接口IP地址
[R1-Serial1/0/1]q	# 退出
[R1]int s1/0/0 	# 进入接口
[R1-Serial1/0/0]ip add 20.20.20.1 24	# 配置接口IP地址
[R1-Serial1/0/0]q	# 退出
[R1]int g0/0/0	# 进入接口
[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24	# 配置接口IP地址
[R1-GigabitEthernet0/0/0]q	# 退出

R2:

<Huawei>sys	# 进入系统视图
[Huawei]sys R2	# 命名
[R2]un in en	# 关闭信息中心
[R2]int s1/0/0	# 进入接口
[R2-Serial1/0/0]ip add 10.10.10.2 24	# 配置接口IP地址
[R2-Serial1/0/0]q	# 退出
[R2]int s1/0/1	# 进入接口
[R2-Serial1/0/1]ip add 20.20.20.2 24	# 配置接口IP地址
[R2-Serial1/0/1]q	# 退出
[R2]int g0/0/0	# 进入接口
[R2-GigabitEthernet0/0/0]ip add 192.168.2.254 24	# 配置接口IP地址
[R2-GigabitEthernet0/0/0]q	# 退出

3.配置浮动静态路由

R1:

[R1]ip route-static 192.168.2.0 24 10.10.10.2 preference 100
# 配置浮动静态路由，100为优先值（优先值越小，路由优先通过）
[R1]ip route-static 192.168.2.0 24 20.20.20.2 preference 120
# 配置浮动静态路由，120为优先值

R2:

[R2]ip route-static 192.168.1.0 24 10.10.10.1 preference 100
# 配置浮动静态路由，100为优先值（优先值越小，路由优先通过）
[R2]ip route-static 192.168.2.0 24 20.20.20.1 preference 120
# 配置浮动静态路由，120为优先值

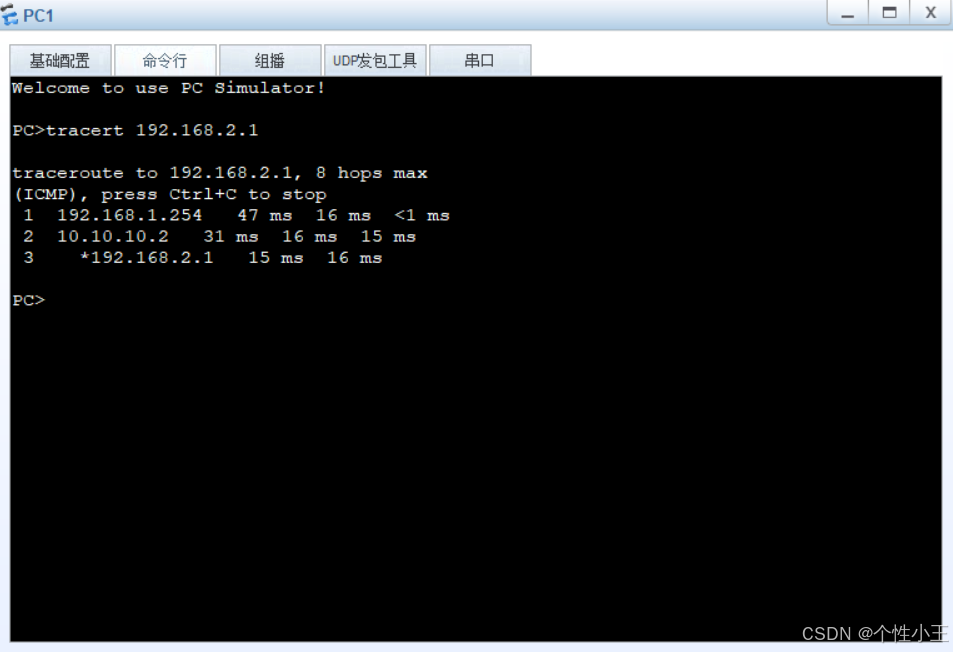

4.测试

pc1：

tracert 192.168.2.1	# 查看发包路径

可以看到路由选择了优先级最低的路，成功！！！
