本文详细介绍了PE文件结构，包括PE头、导入表、导出表的识别与解析。通过Winhex工具展示了如何判断PE文件、查找导入与导出表，并讲解了如何通过修改导出函数实现特定功能，如.exe以动画方式打开和弹出messagebox。此外，还涉及了病毒获取Kernel32模块基地址的重要性以及PEditor与Winhex的使用技巧。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

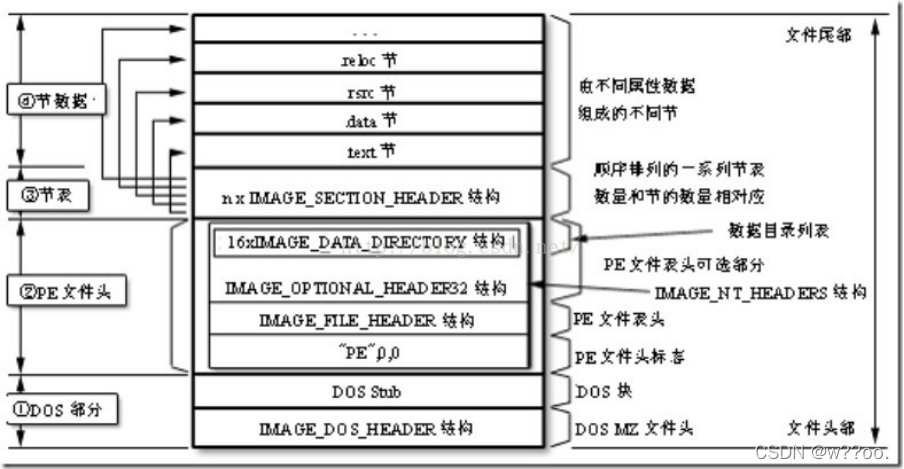

PE文件的基本结构图

在这里插入图片描述

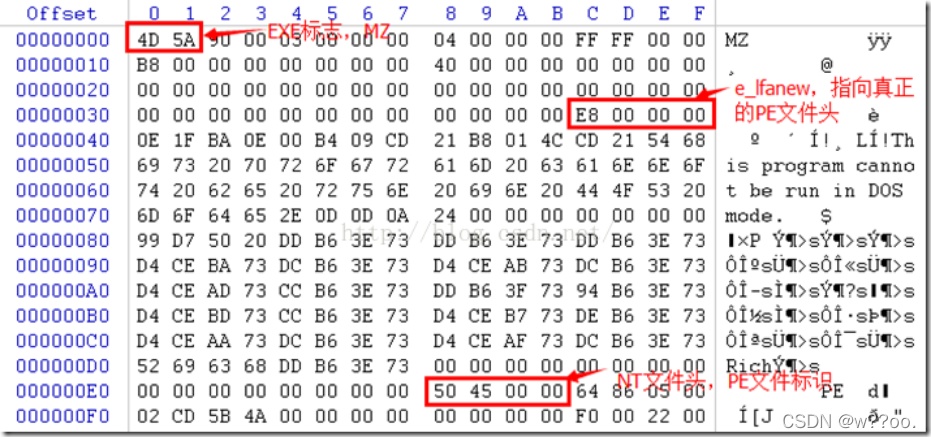

第一个字段4D 5A被定义成字符“MZ”作为识别标志，后面的一些字段指明了入口地址、堆栈位置和重定位表位置等。
对于PE文件来说，有用的是最后的e_lfanew字段，这个字段指出了真正的PE文件头在文件中的位置，这个位置总是以8字节为单位对齐的。

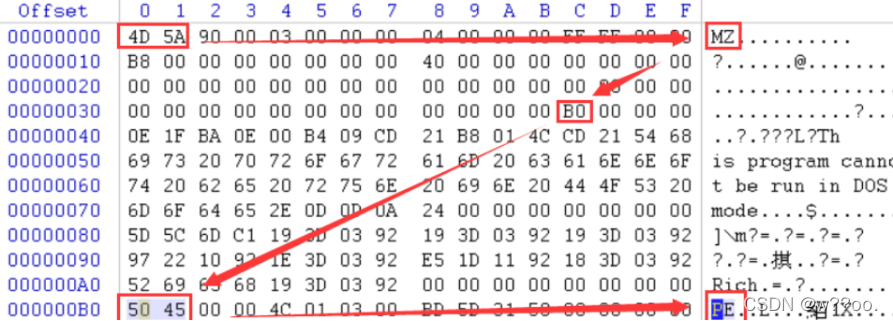

判断是否是PE文件

1.使用Winhex工具，从文件头4D 5A（MZ）开始，跳转3C（即偏移3C）；
2.跳转后可读取到数据为0000 00B0；
3.再跳转到地址0000 00B0；
4.若该地址数据为50 45（即PE）就为PE文件。
在这里插入图片描述

导入表

导入表结构:

typedef struct _IMAGE_IMPORT_DESCRIPTOR {
    union {
        DWORD   Characteristics;
        DWORD   OriginalFirstThunk; // 指向 导入名称表INT（ImportNameTable）的RVA
    } DUMMYUNIONNAME;
    DWORD   TimeDateStamp;
    DWORD   ForwarderChain;
    DWORD   Name;                   // 指向 DLL名称的地址 RVA
    DWORD   FirstThunk;             // 指向 导入地址表IAT（ImportAddressTable）的RVA
} IMAGE_IMPORT_DESCRIPTOR;
typedef IMAGE_IMPORT_DESCRIPTOR UNALIGNED *PIMAGE_IMPORT_DESCRIPTOR;

导入表&桥1&桥2位置

注意！WinHex右往左读
如：在这里插入图片描述
读值：2084
使用软件：PEditor、WinHex
1.WinHex打开，PE头偏移80H得到导入表的RVA。

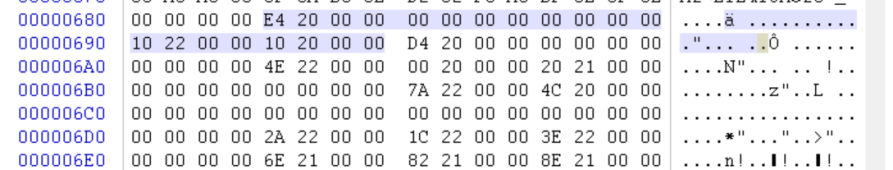

2.根据节表（可用PEditor查看）,将RVA转成FOA,WinHex跳转该FOA得到一串20个字节描述的一个dll文件，如下图蓝色部分。
FOA=（RVA-Virtual Offset)+Raw Offset
在这里插入图片描述

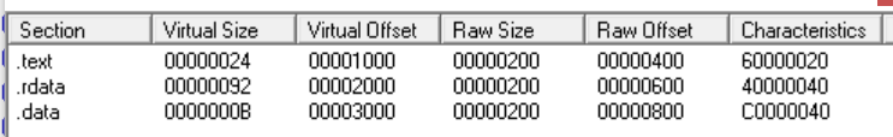

节表结构
如：

3.第一个字节为桥1的RVA,计算其FOA并跳转得到桥1的数组，每四个字节为一组，到四个字节均为00结束。每一组的FOA跳转得到对应函数。
4.第四个字节，计算其FOA跳转得到winresult.dd.
5.第五个字节为桥2RVA，计算其FOA并跳转得到静态指向桥2的数组。
注意！桥2动态和静态指向数组不一样
动态时桥2组数里是user32.dll的函数地址，所以指向桥2的地址会是

导出表

导出表结构：

typedef struct _IMAGE_EXPORT_DIRECTORY {
    DWORD   Characteristics;
    DWORD   TimeDateStamp;
    WORD    MajorVersion;
    WORD    MinorVersion;
    DWORD   Name;
    DWORD   Base;
    DWORD   NumberOfFunctions;
    DWORD   NumberOfNames;
    DWORD   AddressOfFunctions;     // RVA from base of image
    DWORD   AddressOfNames;         // RVA from base of image
    DWORD   AddressOfNameOrdinals;  // RVA from base of image
} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;

导出表位置

软件：WinHex
1.PE偏移78H，得到导出表RVA。
2.根据节表将RVA转成FOA，并跳转该FOA。
3.从这开始对应导出表的数据结构写出对应名称的数值。
其中Address of Functions要计算FOA，跳转得到该值为第一个导出函数RVA，依次往下分别为其余三个函数地址的RVA值，再转FOA跳转得到函数名。
Address of NameOrdinal与Address of Functions方式相同。

实现两种方式的导出函数覆盖

达到.exe以动画打开效果

（修改导出结构中函数入口地址）
1.先找到两个函数FadeInOpen和AnimatOpen的入口地址；
2.将两个地址进行交换（exe文件想要调用FadeInOpen时实际是调用了AnimateOpen)

使.exe运行会弹出messagebox

(覆盖fadeinopen函数的指令代码)
1.在winhex找到fadeinopen的地址从那里开始修改
2.保存原始栈基地址
3.维持栈平衡的返回命令

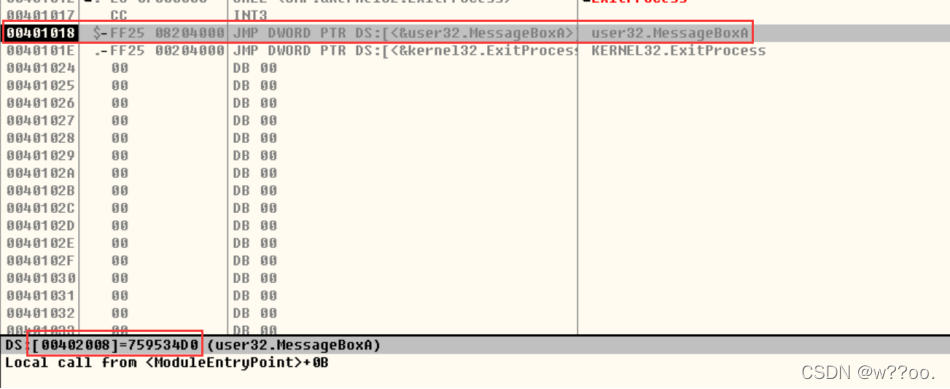

4.到OD单步执行user32.messageboxA看缓冲区的地址，将其地址覆盖到该函数最好四个字节。

练习题

1.某变量的FOA为410H，试分析其位于哪一节（给出分析过程。）？该变量的RVA为多少（给出计算过程）？

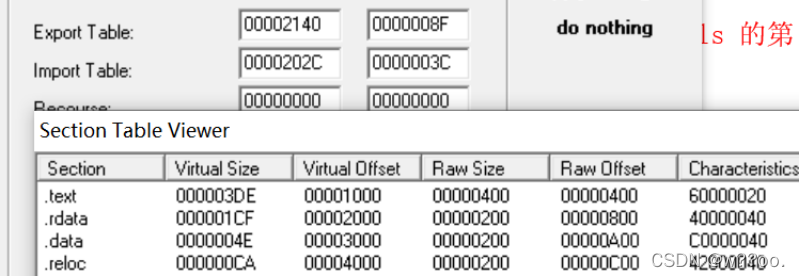

在这里插入图片描述由节表可知，.text的起始为00000400，大小为00000200；所以变量的FOA为410H属于.text节；
因为400<410<600
RVA = (410-400)+1000=1100H
2.查阅资料，简述病毒获取Kernel32模块基地址的重要性
答：获取了kernel32.dll基址后就可以获取LoadLibrary()和GetProcAddress()的地址，有了它们之后我们就不用大费周章的去找API了。使用Kernel32.DLL中的LoadLibrary 和GetProcAddress 两个API可以获取任意DLL中导出的任意函数在进程空间中的位置即可进行入侵。

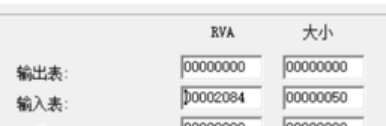

3.利用PEditor打开firstwindow.exe，分析该PE的导入表。该PE文件描述导入表的数据目录项的偏移是多少？导入表的VA和大小分别是多少？该EXE用到多少个DLL文件。验证与PEditor中查看到的是否一致？

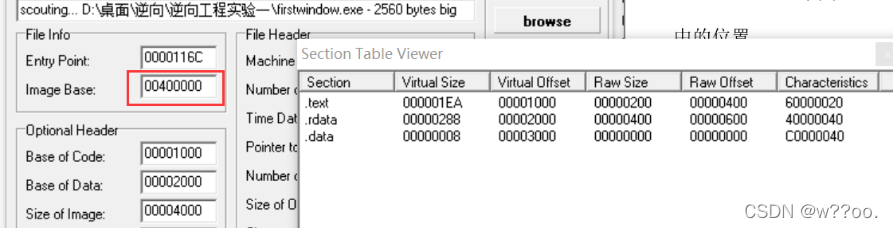

在这里插入图片描述

导入表的数据目录项的偏移是:80H;
导入表的VA和大小分别是:00402084（RVA是2084；基址是00400000；VA=RVA+基址），大小FOA=RVA-virtual offest+Raw offest=684;跳到FOA（文件偏移处）可以看见；
该EXE用到3个DLL文件，因为在winhex打开找到导入表对应数组时连续3个20个字节才到全为0的20字节。
在这里插入图片描述
对比PEditor:一致！

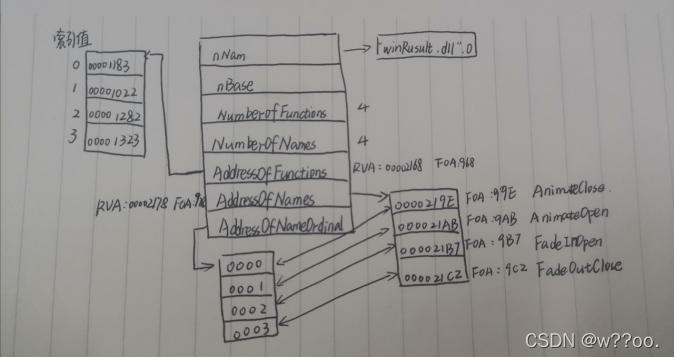

4.利用Winhex查看Winresult.DLL 并分析其提供函数的名字及对应入口地址。画出导出表结构图（类似图2）

分析：

导出表：
RVA:00002140,Vitual Offset:00002000,Raw Offset:800
因此FOA：940，跳到地址940既是导出表的地址：
在这里插入图片描述
标志：00000000
时间日期记录：4D510EEE
Dll的首版本号：0000
Dll的次版本号：0000
Dll的模块名（RVA）：00002190，FOA：990，跳转可得文件名为winresult.dll

基数：00000010
函数的总数：00000004
有名函数的总数：00000004

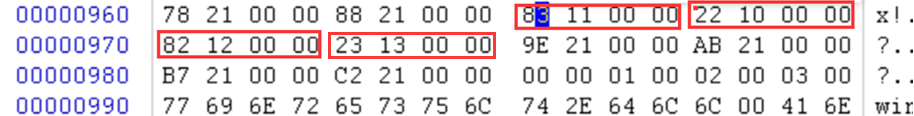

FAT表RVA值（AddressOfFunctions）：00002168 FOA（968），跳转的得到968地址值为00001183
在这里插入图片描述
该值为第一个导出函数RVA，依次往下分别为其余三个函数地址的RVA值：00001022、00001282、00001323

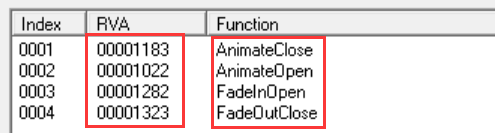

与Peditor查看到的一致：
在这里插入图片描述
FAT表RVA值（AddressOfNames）：00002178 FOA：（978）
跳转到978地址得到地址为0000219E
第一个导出函数RVA值：0000219E，FOA=99E
第二个导出函数RVA值：000021AB，FOA=9AB
第三个导出函数RVA值：000021B7,FOA=9B7
第四个导出函数RVA值：000021C2,FOA=9C2

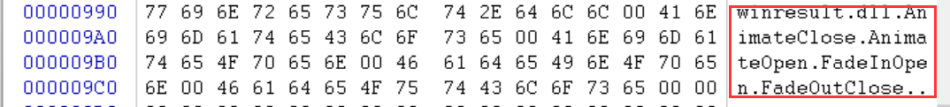

查看对应文件偏移量处的函数名:
在这里插入图片描述

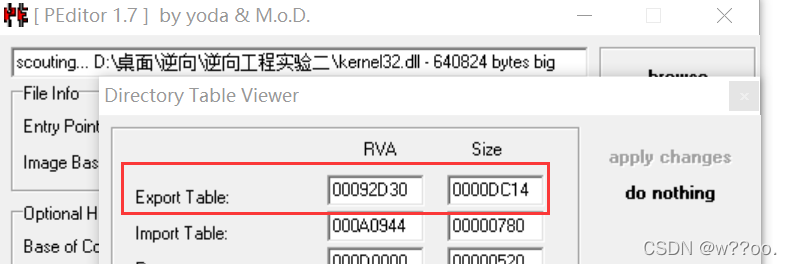

5.pedtior打开本机的kernel32.DLL，其导出表RVA？导出表大小？找到无导入表情况下需要的两个函数的名称及其入口地址。（本机的kernel32.DLL用winhex存到桌面）

导出表RVA：00092D30导出表大小：0000DC14
在得到kernel32.dll的基地址后，就可以获得LoadLibray（）函数来继续加载其他的动态链接库，再通过GetProcAdress（）函数来获得相应需要的api函数地址,这样也就做到了可移植性的要求。

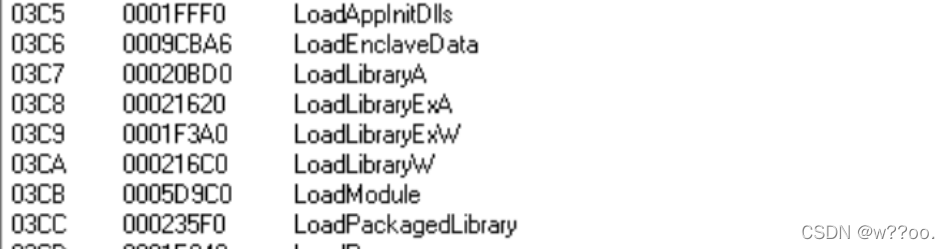

LoadLibray：
在这里插入图片描述
GetProcAddress：

6.实现两种方式的导出函数覆盖-1
修改winResult.dll导出结构中的函数入口地址，达到firstwindow.EXE以动画方式打开的效果。描述你所做的工作。
1.先找到两个函数FadeInOpen和AnimateOpen的入口地址：00001022和0001282
在这里插入图片描述
2.将两个地址进行交换（exe文件想要调用FadeInOpen时实际是调用了AnimateOpen）

7.实现两种方式的导出函数覆盖-2 （P166）

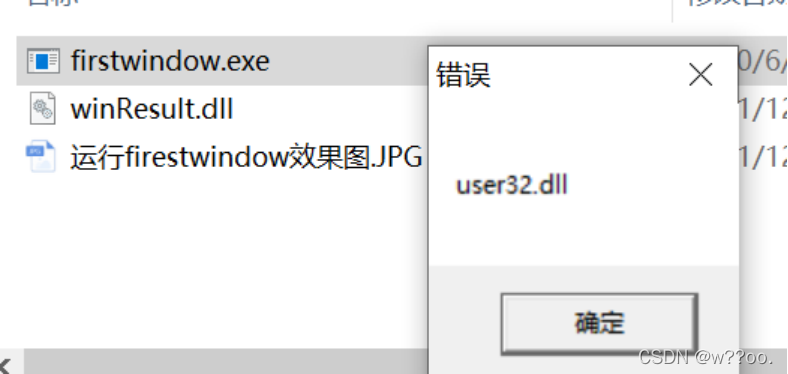

覆盖fadeinopen函数的指令代码：使得运行firstwindow.EXE程序时会弹出messagebox（OD打开看地址）。如下图所示:
1.Winhex打开winResult.dll，修改函数FadeInOpen（文件起始偏移0x0682）定义部分：保存原始栈基地址、维持栈平衡的返回命令：

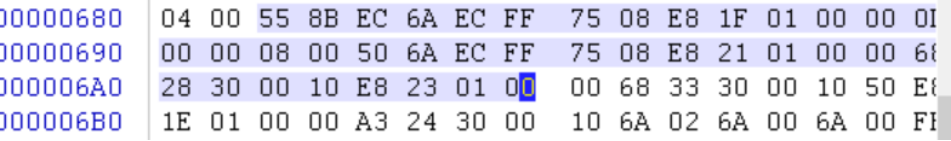

原始得：
在这里插入图片描述

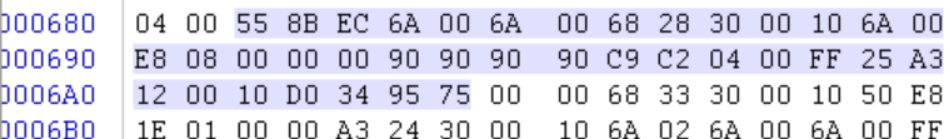

修改后：
