动态路由协议
1实验目的
掌握RIP的基本工作原理；掌握RIP的配置；掌握OSPF的工作原理；掌握OSPF的基本配置
2实验内容
RIP基本配置：RIP配置-Metricin；RIP配置-Metricout；水平分割&毒性逆转；抑制接口；自己进行RIP相关配置。
OSPF IPv4,IPv6配置。
3实验原理
3.1RIP
路由器运行RIP后，会首先发送路由更新请求，收到请求的路由器会发送自己的RIP路由进行响应。网络稳定后，路由器会周期性发送路由更新信息。RIP使用跳数作为度量值来衡量到达目的网络的距离。缺省情况下，直连网络的路由跳数为0。当路由器发送路由更新时，会把度量值加1。RIP规定超过15跳为网络不可达。
RIP具有配置简单，易于维护，适合小型网络等特点。
3.2OSPF
首先，当路由器开启OSPF后，路由器之间就会相互发送HELLO报文，HELLO报文中包含一些路由器和链路的相关信息，发送HELLO报文的目的是为了形成邻居表，然后，路由器之间就会发送LSA（LINK STATE ADVERTISEMENT，链路状态通告），LSA告诉自己的邻居路由器和自己相连的链路的状态，最后，形成网络的拓扑表，其实这个过程是很复杂的，他们经过发LSA，记录LSA，装发LSA，最后形成LSDB（链路状态数据库，即拓扑表），形成拓扑表之后，在经过SPF算法，通过计算LSDB，最后形成路由表。
形成路由表后，路由器就可以根据路由表来转发数据包，但是，这只是理想情况，如果之后，网络拓扑发生了变化，或是网络链路出现了问题，OSPF协议还是会经过这三张表来重新计算新的路由，只不过不会这么复杂了，路由器在默认情况下，10S就会发送一次HELLO报文，以检测链路状态，保证链路始终是正常的。
OSPF具有无环路，收敛快，扩展性好，支持认证等特点。
3.3IPv6 OSPFv3
OSPFv3将使用本地链路地址作为报文发送的源地址。一台路由器可以学习到同一链路上相连的所有路由器的本地链路地址，并使用这些本地链路地址作为下一跳来转发报文。但是在虚拟链路连接上，必须使用全球范围地址或者本地站点地址作为OSPFv3协议报文发送的源地址。本地链路地址只在本地链路上有意义且只能在本地链路上泛洪。
4实验步骤
4.1RIP

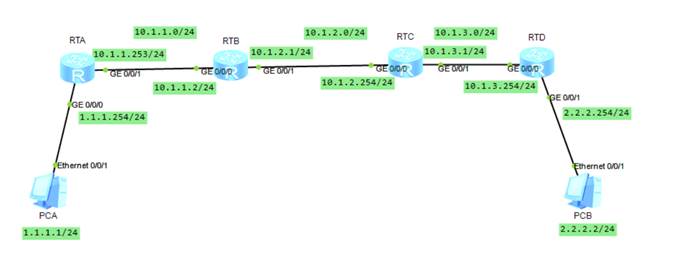

绘制本次实验RIP的拓扑图如图1所示。
图 1 RIP拓扑图
图中已经对主机及路由器进行了IP地址的相关批注。根据拓扑图对主机及路由器进行相关配置。
4.2OSPF

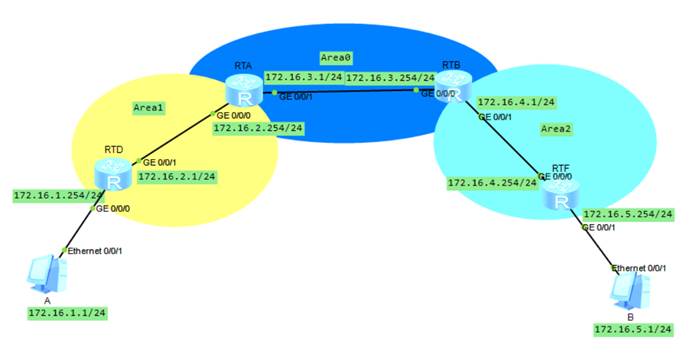

绘制本次实验OSPF的拓扑图如图2所示。
图 2 OSPF拓扑图
图中已经对主机及路由器进行了IP地址的相关批注。根据拓扑图对主机及路由器进行相关配置。
4.3 IPv6 OSPFv3

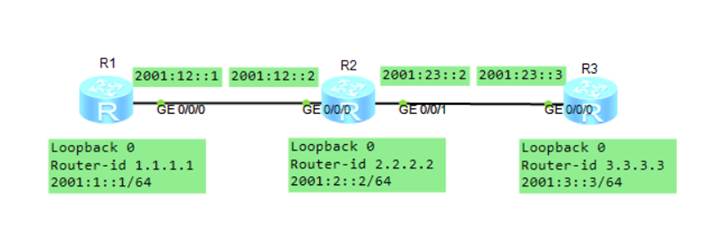

绘制本次实验OSPF的拓扑图如图3所示。
图 3 IPv6 OSPFv3拓扑图
图中已经对路由器进行了IP地址的相关批注。根据拓扑图对主机及路由器进行相关配置。
5实验代码
5.1RIP
RTA：
⑴system-view //进入系统视图
⑵interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑶ip address 1.1.1.254 24 //设置IP地址网络号
⑷quit //退出当前端口
⑸interface GigabitEthernet 0/0/1 //进入端口0/0/1
⑹ip address 1.1.1.253 24 //设置IP地址网络号
⑺quit //退出当前端口
⑻rip //进入rip协议
⑼version 2 //选择版本号
⑽network 1.0.0.0 //广播本地网段1.0.0.0
⑾network 10.0.0.0 //广播本地网段10.0.0.0
⑿quit //退出系统视图
RTB：
⑴system-view //进入系统视图
⑵interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑶ip address 10.1.1.2 24 //设置IP地址网络号
⑷quit //退出当前端口
⑸interface GigabitEthernet 0/0/1 //进入端口0/0/1
⑹ip address 10.1.2.1 24 //设置IP地址网络号
⑺quit //退出当前端口
⑻rip //进入rip协议
⑼version 2 //选择版本号
⑽network 10.0.0.0 //广播本地网段10.0.0.0
⑿quit //退出系统视图3.3.2OSPF
RTC：
⑴system-view //进入系统视图
⑵interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑶ip address 10.1.2.254 24 //设置IP地址网络号
⑷quit //退出当前端口
⑸interface GigabitEthernet 0/0/1 //进入端口0/0/1
⑹ip address 10.3.1.1 24 //设置IP地址网络号
⑺quit //退出当前端口
⑻rip //进入rip协议
⑼version 2 //选择版本号
⑽network 10.0.0.0 //广播本地网段10.0.0.0
⑾quit //退出系统视图
RTD：
⑴system-view //进入系统视图
⑵interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑶ip address 10.1.3.254 24 //设置IP地址网络号
⑷quit //退出当前端口
⑸interface GigabitEthernet 0/0/1 //进入端口0/0/1
⑹ip address 2.2.2.254 24 //设置IP地址网络号
⑺quit //退出当前端口
⑻rip //进入rip协议
⑼version 2 //选择版本号
⑽network 2.0.0.0 //广播本地网段2.0.0.0
⑾network 10.0.0.0 //广播本地网段10.0.0.0
⑿quit //退出系统视图
5.2OSPF
RTD：
⑴system-view //进入系统视图
⑵ospf //进入OSPF
⑶bandwidth-reference 10000 //设置带宽参考值
⑷quit //退出系统视图
⑸interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑹ip address 172.16.1.254 24 //设置IP地址网络号
⑺ospf cost 20 //设置开销
⑻quit //退出当前端口
⑼interface GigabitEthernet 0/0/1 //进入端口0/0/1
⑽ip address 172.16.2.1 24 //设置IP地址网络号
⑾ospf cost 20 //设置开销
⑿quit //退出当前端口
⒀ospf router-id 1.1.1.1 //设置路由ID
⒁area 1 //进入区域1
⒂network 172.16.1.0 0.0.0.255 //声明网络
⒃network 172.16.2.0 0.0.0.255 //声明网络
⒄quit //退出系统视图
RTA：
⑴system-view //进入系统视图
⑵ospf //进入OSPF
⑶bandwidth-reference 10000 //设置带宽参考值
⑷quit //退出系统视图
⑸interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑹ip address 172.16.2.254 24 //设置IP地址网络号
⑺ospf cost 20 //设置开销
⑻quit //退出当前端口
⑼interface GigabitEthernet 0/0/1 //进入端口0/0/1
⑽ip address 172.16.3.1 24 //设置IP地址网络号
⑾ospf cost 20 //设置开销
⑿quit //退出当前端口
⒀ospf router-id 2.2.2.2 //设置路由ID
⒁area 1 //进入区域1
⒂network 172.16.2.0 0.0.0.255 //声明网络
⒃area 0 //进入区域0
⒄network 172.16.3.0 0.0.0.255 //声明网络
⒅quit //退出系统视图
RTB：
⑴system-view //进入系统视图
⑵ospf //进入OSPF
⑶bandwidth-reference 10000 //设置带宽参考值
⑷quit //退出系统视图
⑸interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑹ip address 172.16.3.254 24 //设置IP地址网络号
⑺ospf cost 20 //设置开销
⑻quit //退出当前端口
⑼interface GigabitEthernet 0/0/1 //进入端口0/0/1
⑽ip address 172.16.4.1 24 //设置IP地址网络号
⑾ospf cost 20 //设置开销
⑿quit //退出当前端口
⒀ospf router-id 3.3.3.3 //设置路由ID
⒁area 0 //进入区域0
⒂network 172.16.3.0 0.0.0.255 //声明网络
⒃area 2 //进入区域2
⒄network 172.16.4.0 0.0.0.255 //声明网络
⒅quit //退出系统视图
RTF：
⑴system-view //进入系统视图
⑵ospf //进入OSPF
⑶bandwidth-reference 10000 //设置带宽参考值
⑷quit //退出系统视图
⑸interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑹ip address 172.16.4.254 24 //设置IP地址网络号
⑺ospf cost 20 //设置开销
⑻quit //退出当前端口
⑼interface GigabitEthernet 0/0/1 //进入端口0/0/1
⑽ip address 172.16.5.254 24 //设置IP地址网络号
⑾ospf cost 20 //设置开销
⑿quit //退出当前端口
⒀ospf router-id 4.4.4.4 //设置路由ID
⒁area 2 //进入区域1
⒂network 172.16.4.0 0.0.0.255 //声明网络
⒃network 172.16.5.0 0.0.0.255 //声明网络
⒄quit //退出系统视图
5.3 IPv6 OSPFv3
R1:
⑴system-view //进入系统视图
⑵ospfv3 1 //进入OSPFv3
⑶router-id 1.1.1.1 //设置路由ID
⑷area 0.0.0.1 //设置区域号
⑸nssa //设置NSSA
⑹quit //退出
⑺interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑻ipv6 enable //启动ipv6
⑼ipv6 address 2001.12::1/64 //设置IP地址网络号
⑽ospfv3 1 area 0.0.0.1 //设置区域
⑾quit //退出当前端口
⑿interface LoopBack 0 //设置LoopBack
⒀ipv6 enable //启动ipv6
⒁ipv6 address 2001.1::1/64 //设置IP地址网络号
⒂quit //退出系统视图
R2：
⑴system-view //进入系统视图
⑵ospfv3 1 //进入OSPFv3
⑶router-id 2.2.2.2 //设置路由ID
⑷area 0.0.0.1 //设置区域号
⑸nssa //设置NSSA
⑹quit //退出
⑺interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑻ipv6 enable //启动ipv6
⑼ipv6 address 2001.12::2/64 //设置IP地址网络号
⑽ospfv3 1 area 0.0.0.1 //设置区域
⑾quit //退出当前端口
⑿interface GigabitEthernet 0/0/1 //进入端口0/0/0
⒀ipv6 enable //启动ipv6
⒁ipv6 address 2001.23::2/64 //设置IP地址网络号
⒂ospfv3 1 area 0.0.0.0 //设置区域
⒃quit //退出当前端口
⒄interface LoopBack 0 //设置LoopBack
⒅ipv6 enable //启动ipv6
⒆ipv6 address 2001.2::2/64 //设置IP地址网络号
⒇quit //退出系统视图
R3：
⑴system-view //进入系统视图
⑵ospfv3 1 //进入OSPFv3
⑶router-id 3.3.3.3 //设置路由ID
⑷area 0.0.0.0 //设置区域号
⑸nssa //设置NSSA
⑹quit //退出
⑺interface GigabitEthernet 0/0/0 //进入端口0/0/0
⑻ipv6 enable //启动ipv6
⑼ipv6 address 2001.23::3/64 //设置IP地址网络号
⑽ospfv3 1 area 0.0.0.0 //设置区域
⑾quit //退出当前端口
⑿interface LoopBack 0 //设置LoopBack
⒀ipv6 enable //启动ipv6
⒁ipv6 address 2001.3::3/64 //设置IP地址网络号
⒂quit //退出系统视图
6实验结果
6.1RIP

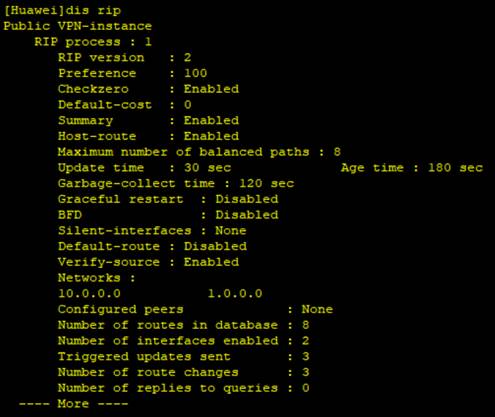

路由器RTA的RIP配置表如图4所示。
图 4 路由器RTA的RIP配置表
其他三个路由器与之类似，为节省篇幅不再一一展示。

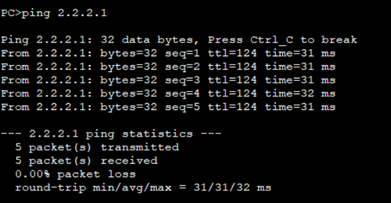

主机PCA“ping”主机PCB结果如图5所示。
图 5 主机PCA“ping”通主机PCB结果图
主机PCB“ping”主机PCA结果如图6所示。
图 6 主机PCB“ping”通主机PCA结果图
6.2OSPF

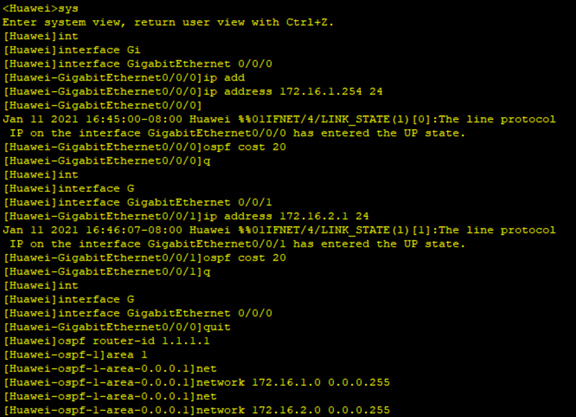

路由器RTD配置OSPF图，如图7所示。
图 7 路由器RTD配置OSPF图
路由器RTD配置结果OSPF表图，如图8所示。
图 8 路由器RTD配置结果OSPF表
其他三个路由器与之类似，为节省篇幅不再一一展示。

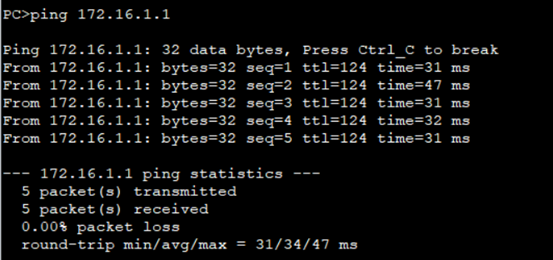

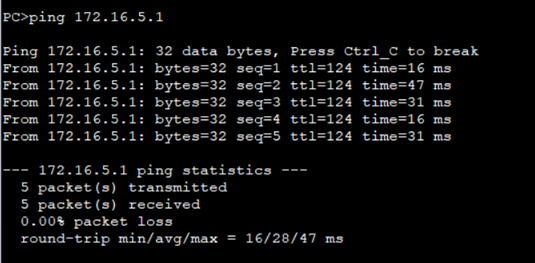

主机A“ping”主机B结果，如图9所示。
图 9 主机A“ping”主机B结果

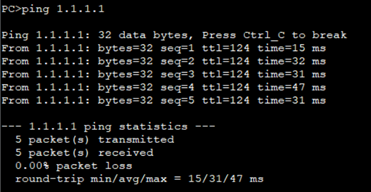

主机B“ping”主机A结果，如图10所示。
图 10 主机B“ping”主机A结果
6.3 IPv6 OSPFv3

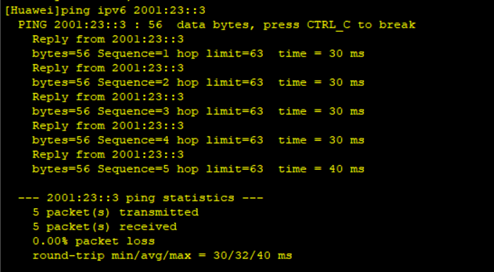

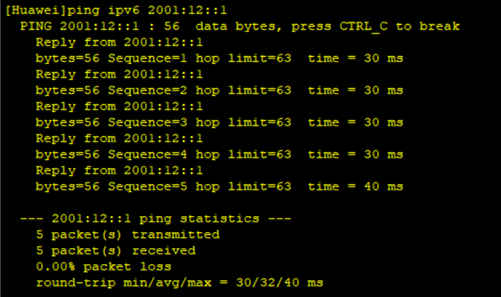

路由器R1“ping”通路由器R3，如图11所示。
图 11 路由器R1“ping”通路由器R3结果图
路由器R3“ping”通路由器R1，如图12所示。
图 12 路由器R3“ping”通路由器R1结果图
7遇到的问题以及解决方案
在配置IPv6 OSPFv3时遇到了较多问题。例如，不知道IPv6地址的书写格式；不清楚ping命令在路由器中如何ping通IPv6地址；不了解OSPF协议的原理。通过询问老师同学和上网查询解决问题。IPv6地址的书写格式：冒分十六进制表示法格式为 X:X:X:X:X:X:X:X，其中每个X代表16个bit，以十六进制显示，如ABCD:EF01:2345:6789:ABCD:EF01:2345:6789这种表示方式中前导的0可以省略表示（每个X中前面连续的0可以省略不写，若整个X都为0，则用一个0表示整个X），如：2001:0DB8:0000:0023:0008:0800:200C:417A→ 2001:DB8:0:23:8:800:200C:417A。0位压缩表示法：在某些情况下，一个IPv6地址中问可能包含很长的一段0，可以把连续的一段0压缩为“::”。但为保证地址解析的唯一性，地址中”::”只能出现一次，例如：FF01:0:0:0:0:0:0:1101 → FF01::1101；0:0:0:0:0:0:0:1 → ::1；0:0:0:0:0:0:0:0 → ::。ping命令在路由器中如何ping IPv6地址需要以“ping ipv6”+IP地址的形式。OSPF是一种典型的链路状态路由协议，采用OSPF路由协议的路由器彼此交换并保存整个网络的链路信息，从而掌握全网的拓扑结构。并独立计算路由。生成链路库。
