一.数据链路层协议

1.网络

●局域网

●城域网

●广域网

2.以太网

属于局域网的一种（技术）

二.mac地址的格式

1.mac地址格式

MAC地址的地址长度为48bit,表现为16进制

2.前端后端的含义

●前24bit-----厂家的编码

●后24bit-----某个批次的网卡

3.MAC地址的第8个bit如果为

●0---单播MAC地址

●1---组播MAC地址

单播--一对一通信

组播--一对部分感兴趣设备

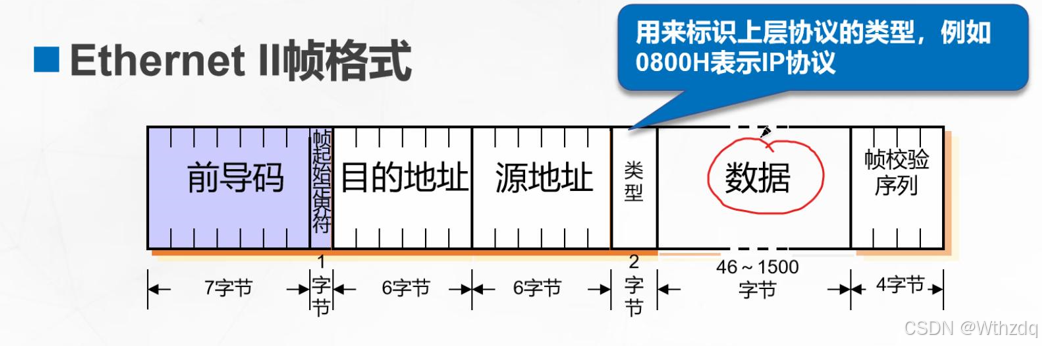

4.以太网的封装格式

添加源、目的MAC
Type/Length -------------

值大于0600---Type----体现上层协议的类型(Type=0x0800--网络层为IPv4,Type=0x86dd--网络层为IPv6,Type=0x0806--ARP) 小于0600---Length---数据帧的字节数

数据帧遵循IEEE 802.3以的格式，同时数据帧当中会增加LLC(逻辑链路控制-802.2)字段
数据字段----范围是46字节---1500字节(1500字节----MTU(最大传输单元))
帧校验：根据算法

三.人类理想网络模型

核心路由器（三层交换机具有一部分路由器的功能，但不能完全替代路由器）

汇聚交换机

接入交换机（普通交换机第二层（傻瓜）数据链路层 mac地址）

四.交换机原理

根据mac地址表转发数据

1.初始状态

2.源mac地址学习

3.广播未知数据帧

4.接收方回应

5.根据源mac地址制表

五.交换机功能

1.学习

自动学习源mac地址

2.查词

如果在mac地址表中没有找到目标的mac地址，就广播查找

3.转发

如果在mac地址表中找到目的mac，按mac地址转发

4.刷新

每隔300s会刷新一次mac地址表

六.寻找端口号

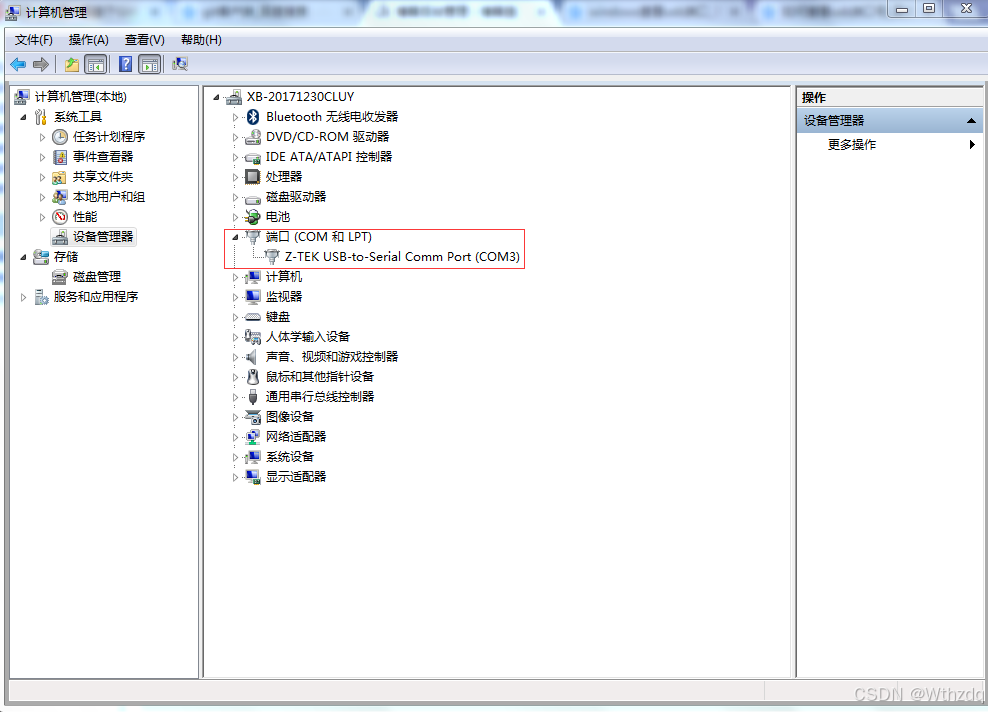

1.右键计算机-->管理-->设备管理，在打开的页面点一下“设备管理器”，在其中点击“端口（COM和LPT）”，可以看到此时连接了console线的端口号。我的端口号为COM3。

2.打开crt点击快速连接

主要修改是：

将协议改为：serial
端口设置为：COM3（即：连接console线的哪一个端口）
波特率设置为：9600

两种

用户视图：基本操作，查看基本信息（权限受限只看下不能操作）
系统视图：进阶操作，配置静态路由，动态路由：rip ，ospf，BGP （既能看又能操作）
接口模式：配置ip地址等操作（配置IP地址时使用）

用户视图模式<Huawei>切换至系统视图模式[Huawei]
<Huawei>system-view
<Huawei>sys
退回用户视图
ctrl+z
[Huawei] quit



1、历史命令查询
[Huawei] display history-command

2、配置主机名
<Huawei> system-view
[Huawei] sysname Router1

3、状态信息查询
<Huawei>display version   ####查看VRP版本
<Huawei>display users    ####查看用户终端信息

4、进入接口模式并查看信息
<Huawei>sys
[Huawei]int e0/0/1
[Huawei-GigabitEthernet0/0/1]dis this   ####查看当前视图下的配置信息

5、配置文件管理命令
[Huawei]display saved-configuration     ###查看设备保存的信息
[Huawei]display current-configuration   ###查看设备当前配置的信息
<SW1>save							    ###保存配置
<Huawei>reset saved-configuration      ###擦除存储设备中的配置文件(初始化)
<Huawei>compare configuration          ###比较当前配置信息与存储设备中的保存文件是否一致

6、关闭华为的信息提示
[Huawei]undo info-center enable
或者
<Huawei>undo terminal monitor

7、永不超时
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0

8、配置双工及速率命令
<Huawei>sys
[Huawei]int g0/0/1
[SW1-Ethernet0/0/1]undo negotiation auto    ###关闭自动协商
[SW1-Ethernet0/0/1]speed 100                ###调至速率100M
[SW1-Ethernet0/0/1]duplex full              ###调至全双工模式， 解释：full：Full-Duplex（全双工模式）   half：Half-Duplex（半双工模式）

9、保存配置
<Huawei>save




用SecureCRT链接eNSP
●双击打开某台设备有【视图】和【配置】，打开【配置】---窗口配置：串口号：2000  ###这个是端口号
●打开SecureCRT 点击【链接】---【Protocol】Telnet----【Hostname】127.0.0.1----【Prot】2000
●当前终端被打开---断开【disconnect】----会话【session options】-----强制每次一个字符模式【Force charater at atime mode】---保存【OK】
●右击当前终端---链接【reconnect】
