本文档通过LSW1、R1和R2的配置，展示了DHCP在简单网络环境中的应用。LSW1配置了四个接口分别属于VLAN10和20，R1作为DHCP服务器为这两个VLAN分配地址，并配置静态路由。R2同样配置DHCP服务，为15.0.0.0/24子网提供IP地址。PC机通过命令行获取和释放IP地址以验证配置效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

DHCP ip自动分配

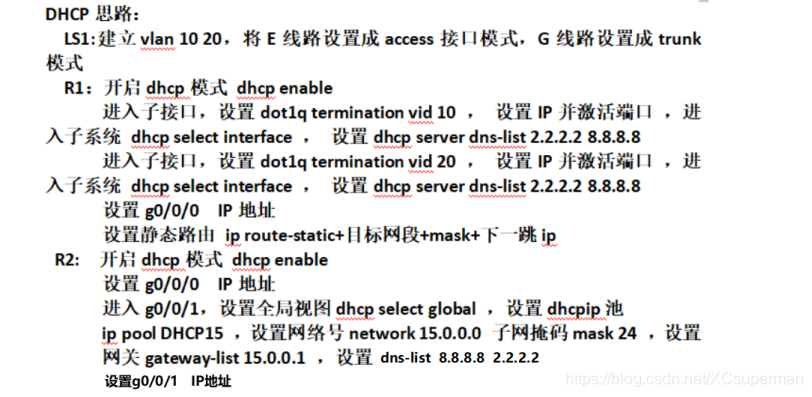

作图思路

在这里插入图片描述

作图思路

在这里插入图片描述

LSW1配置

undo terminal monitor
sys
[Huawei]sys LS1
[LS1]user-interface console 0
[LS1-ui-console0]idle-timeout 0 0
[LS1-ui-console0]q
[LS1]v b 10 20
[LS1]int e0/0/1
[LS1-Ethernet0/0/1]p l a
[LS1-Ethernet0/0/1]p d v 10
[LS1-Ethernet0/0/1]un sh
[LS1-Ethernet0/0/1]int e0/0/2
[LS1-Ethernet0/0/2]p l a
[LS1-Ethernet0/0/2]p d v 20
[LS1-Ethernet0/0/2]un sh
[LS1-Ethernet0/0/2]int e0/0/3
[LS1-Ethernet0/0/3]p l a
[LS1-Ethernet0/0/3]p d v 10
[LS1-Ethernet0/0/3]un sh
[LS1-Ethernet0/0/3]int e0/0/4
[LS1-Ethernet0/0/4]p l a
[LS1-Ethernet0/0/4]p d v 20
[LS1-Ethernet0/0/4
