用三菱FX3U的PLC实现与4台台达ms300变频器modbus通讯

三菱FX3U与4台台达Ms300变频器通讯程序
通讯说明：用三菱FX3U的PLC实现与4台台达ms300变频器modbus通讯

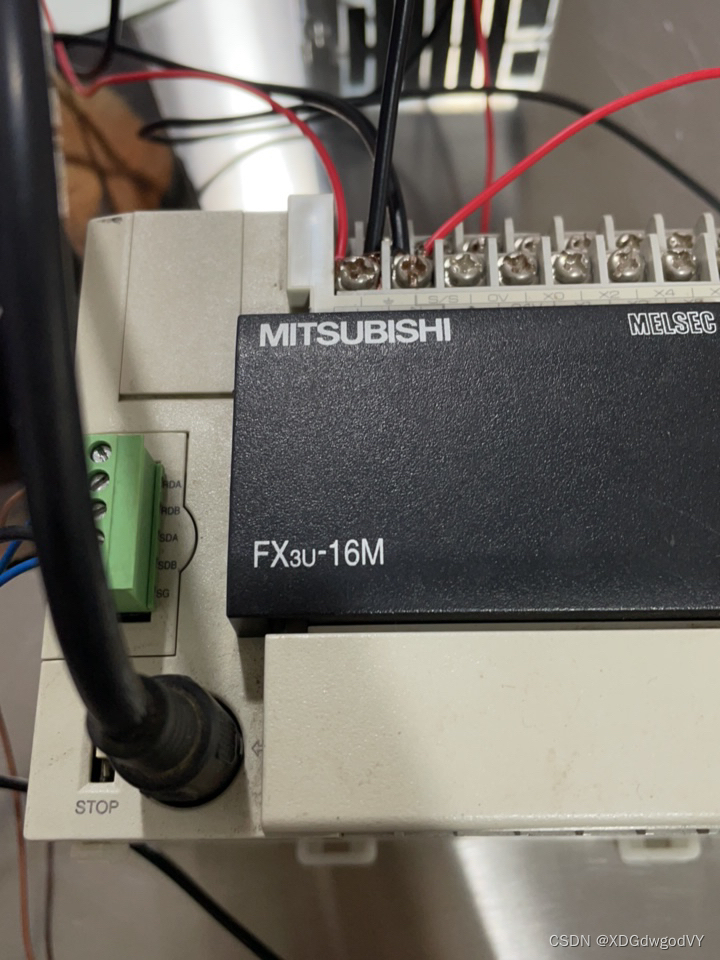

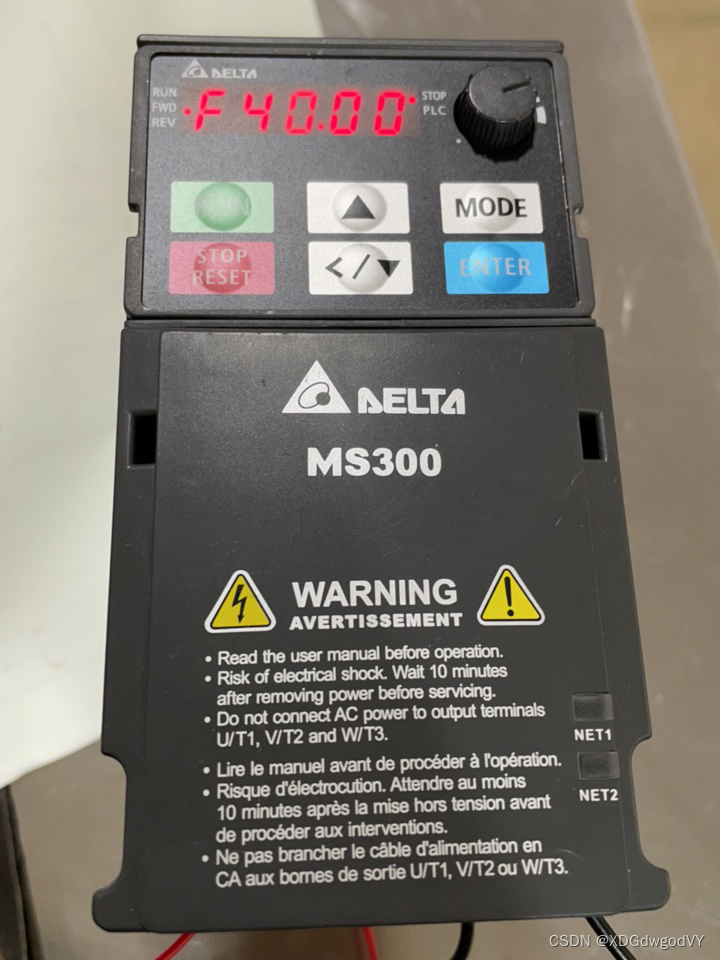

器件：三菱FX3U PLC，三菱FX3U 485BD通讯板，台达Ms300变频器，昆仑通态触摸屏，附送威纶通触摸屏程序

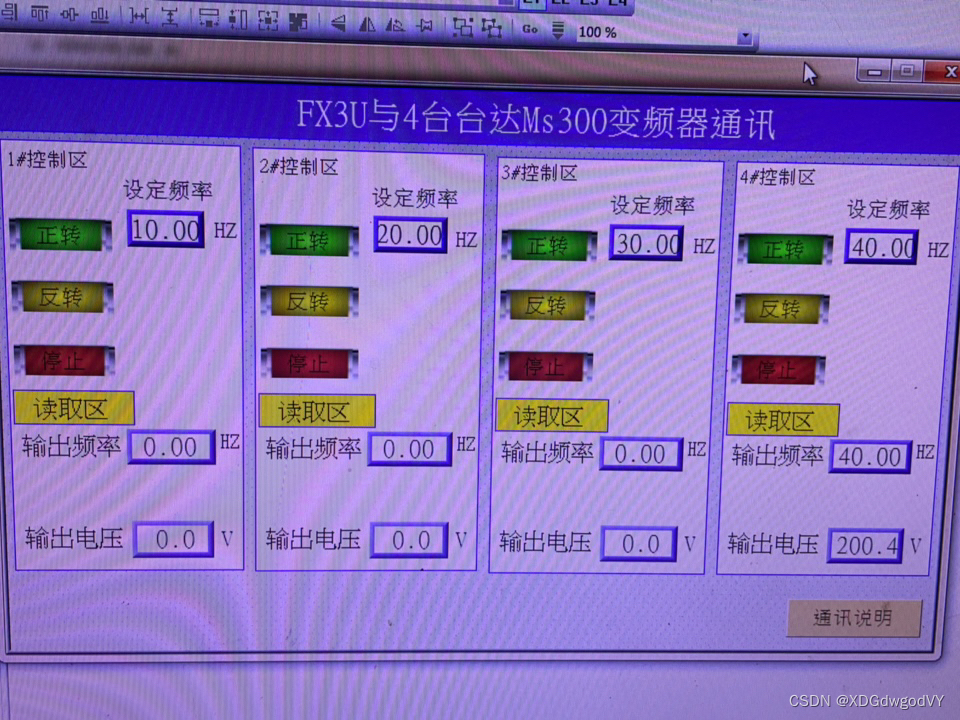

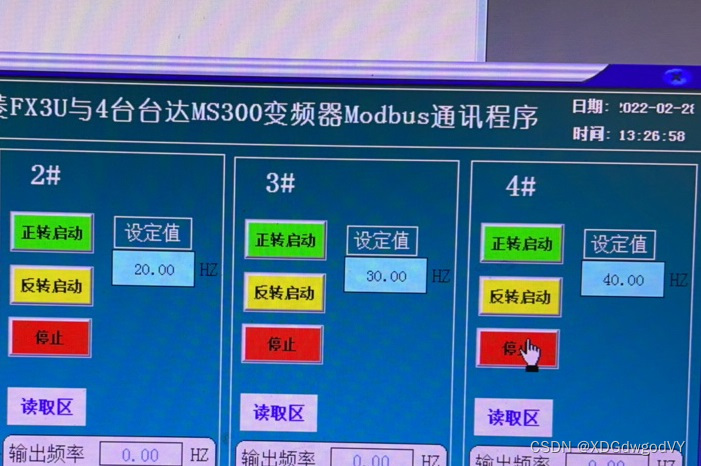

功能：触摸屏上设置每台频率，监控每台输出频率，输出电压，控制启停，正反转。
说明：已经通过测试运行可行。
程序带有注释，接线方式，参数设置

一、引言

工业自动化生产中常常需要多个设备之间进行通讯，以实现数据传输和控制，如何实现设备之间的通讯是工业自动化研究的重要领域之一。本文将围绕三菱FX3U和台达Ms300变频器的通讯程序，展开技术分析和探讨。

二、器件介绍

本次通讯方案使用的设备为三菱FX3U PLC、三菱FX3U 485BD通讯板、台达Ms300变频器、以及昆仑通态触摸屏，附送威纶通触摸屏程序。三菱FX3U PLC作为通讯的核心设备，负责与四台台达Ms300变频器进行Modbus通讯。触摸屏则负责监控并调整每台变频器的频率、输出电压、启停以及正反转等控制指令。

三、Modbus通讯协议

Modbus是一种通讯协议，广泛应用于工控领域中，它是一种基于串行通讯的协议。Modbus协议的特点在于简单、实用、开放性强、可靠性高。在Modbus协议中，有两种常见的通讯方式：485和TCP。本次通讯方案采用的是Modbus-RTU（即485）方式进行通讯。

四、程序设计

（一）通讯连接

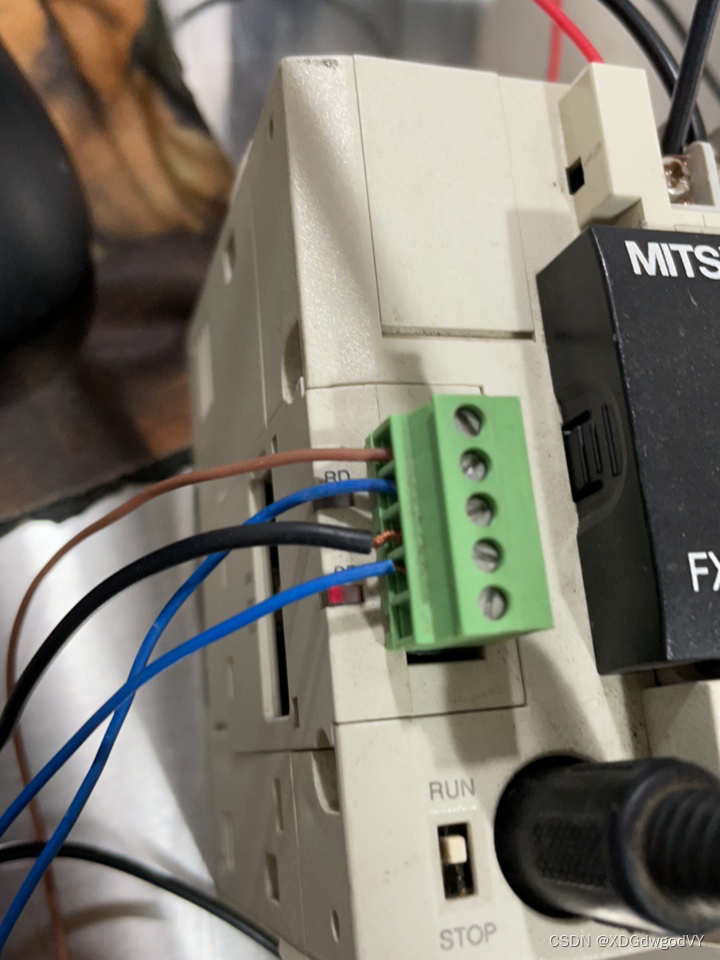

在程序设计开始之前，首先需要建立PLC与变频器之间的通讯连接。在三菱FX3U PLC中，我们使用三菱FX3U 485BD通讯板来实现Modbus通讯。在编写程序时，需要设置三菱FX3U的通讯口和通讯协议等参数。针对不同的设备，通讯参数也有所不同，需要根据实际情况进行调整。

（二）指令控制

根据业务需求，在触摸屏上设置每台变频器的频率、输出电压、启停以及正反转等指令。这些指令需要转换为Modbus命令发送给PLC，PLC再通过485总线发送给变频器。在编写程序时，需要定义不同的Modbus指令码和数据格式，以实现指令的传输和控制。

（三）数据监控

除了实现指令控制，本次通讯方案还需要实时监控每台变频器的输出频率、输出电压等数据，并将这些数据显示在触摸屏上。在编写程序时，需要定义Modbus读取命令，并解析返回的数据。对于不同的设备，数据格式也会有所不同，需要进行相应的处理。

五、测试运行结果

经过测试运行，本次通讯方案已经实现了预期的功能，并且数据传输和控制稳定可靠。触摸屏显示界面简单明了，操作方便快捷，满足了实际生产需求。

六、总结

本文围绕三菱FX3U和台达Ms300变频器的通讯程序展开了技术分析和探讨。在实际应用中，通讯方案的设计需要考虑多种因素，如设备的特点、通讯协议的选择、数据格式的解析等等。本文所介绍的通讯方案，通过Modbus-RTU方式实现了PLC与变频器之间的通讯，实现了指令控制和数据监控功能。希望本文对读者在工业自动化领域的学习和研究有所帮助。

相关代码,程序地址：http://lanzouw.top/669234133216.html
