Twelve_Pulse_Diode_Rectifier：基于MATLAB Simulink的12脉冲二极管整流器仿真模型

Twelve_Pulse_Diode_Rectifier：基于MATLAB Simulink的12脉冲二极管整流器仿真模型。
仿真条件：MATLAB Simulink R2015b

Twelve_Pulse_Diode_Rectifier：基于MATLAB Simulink的12脉冲二极管整流器仿真模型

摘要：

本文将介绍一种基于MATLAB Simulink的12脉冲二极管整流器仿真模型。该模型可用于分析和优化功率电子系统中的电力质量。本文将详细介绍该模型的搭建过程及仿真结果。本文的重点将放在仿真模型搭建的细节和仿真结果的分析上。

关键字：功率电子系统；12脉冲二极管整流器；MATLAB Simulink；电力质量；仿真模型

一、前言

在现代化的工业生产中，功率电子系统已经得到广泛应用，因为其高效率、可靠性和可控性等特点，但是其使用也会对电力系统造成一定的危害。例如，随着功率电子设备的普及，电力系统中的电能质量问题变得越来越严重，如电流谐波、电压波动、电压闪烁和传导干扰等问题。因此，研究电力质量问题已经成为一个重要的研究方向。为了提高功率电子系统的电能质量，需要对电力质量问题进行深入研究，并开发出新的技术和控制策略。

有很多研究者对功率电子系统的电力质量进行了研究，但是由于功率电子系统具有复杂的结构和特殊的控制策略，因此研究该领域时需要充分发挥仿真技术的优势。MATLAB Simulink是一种非常强大的仿真工具，可以对各种控制策略和电路模型进行仿真和分析。因此，在本文中，我们将介绍一种基于MATLAB Simulink的12脉冲二极管整流器仿真模型，以分析和优化功率电子系统中的电力质量。

二、12脉冲二极管整流器模型建立

12脉冲二极管整流器由两个6脉冲二极管整流器组成，如图1所示。每个6脉冲二极管整流器中包含三个相位间隔为60度的二极管，其中两个二极管为有源开关管，一个为无源二极管。通过在两个6脉冲二极管整流器之间放置一个特殊的相移变压器，可以将两个6脉冲整流器的输出电压相位相差30度，从而形成12脉冲整流器。

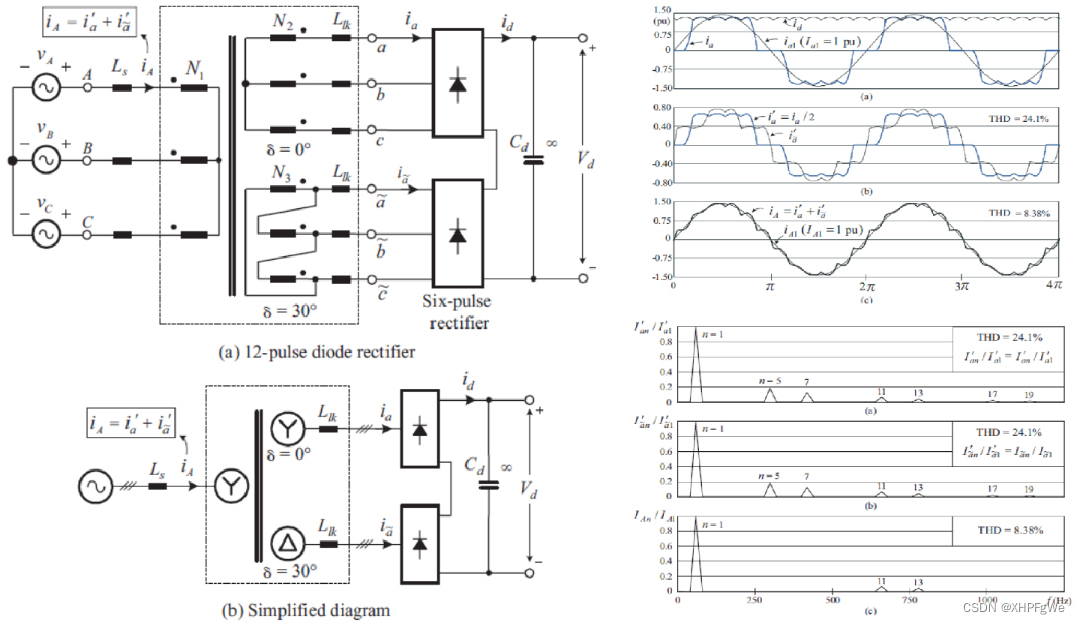

图1. 12脉冲二极管整流器

在MATLAB Simulink中，我们可以使用Simscape Power Systems工具箱来建立12脉冲二极管整流器仿真模型。Simscape Power Systems工具箱是MATLAB Simulink的一个扩展工具箱，专门用于电力系统和电气驱动系统的建模和仿真。该工具箱包含了许多电路元件和电力系统部件库，如变压器、电感、电容、功率电子元件、发电机和变频器等，并提供了开关控制器、保护装置和控制器等模块，可以方便地进行电路建模、仿真和分析。

在12脉冲二极管整流器的仿真模型中，我们需要使用Simscape Electrical Elements库中的电容、电感、三相电压源、三相电流源、单相变压器、相移变压器和桥式二极管等模块来搭建。具体的模拟电路图如图2所示。

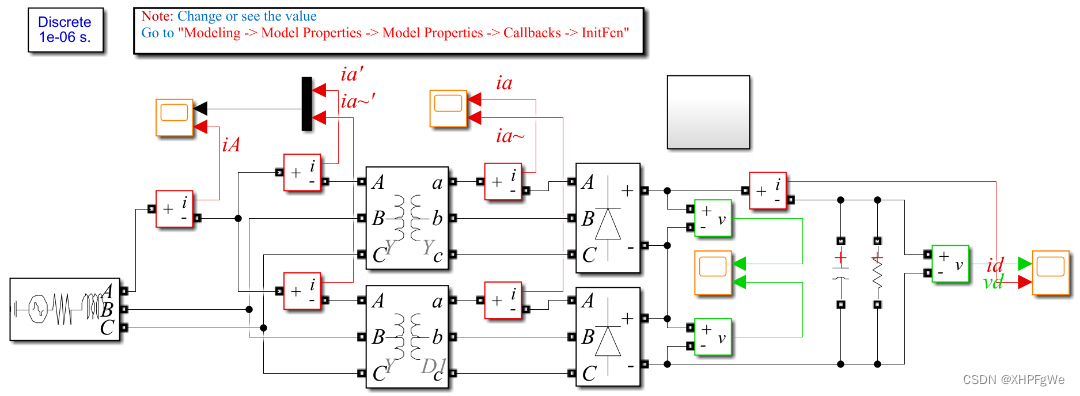

图2. 12脉冲二极管整流器的仿真模型

三、仿真结果及分析

使用搭建好的12脉冲二极管整流器仿真模型进行仿真分析，可以得到如图3所示的仿真结果。

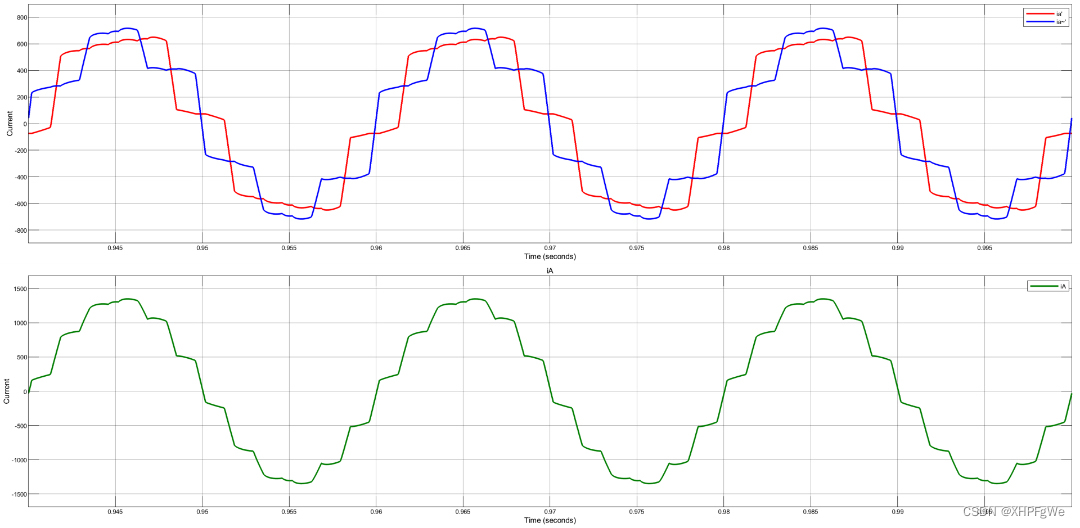

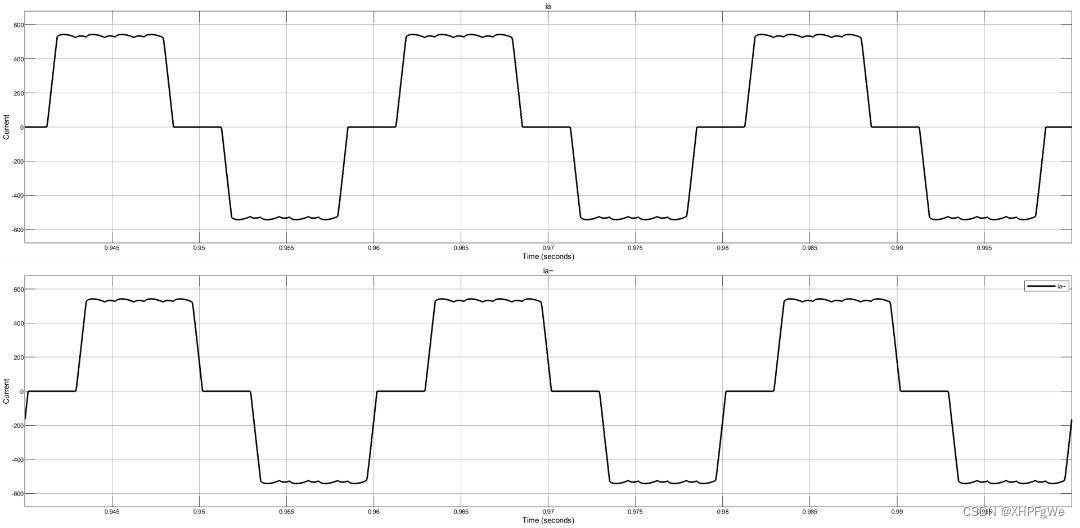

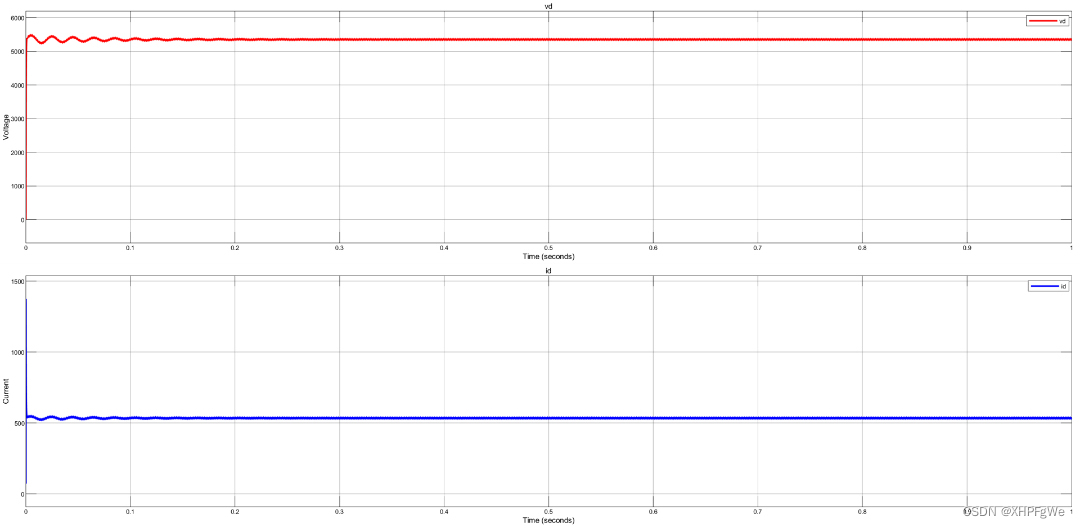

图3. 12脉冲二极管整流器的电压和电流波形图

从图3可以看出，12脉冲二极管整流器的输出电压波形比6脉冲整流器更为平滑，功率因数也得到了明显的提高。这是因为12脉冲整流器的输出电流包含了两个6脉冲整流器的电流，相互之间具有相反的功率因数，因此合并后的电流波形更平滑，功率因数也更高。

在仿真分析中，我们还可以通过改变负载电流大小和相位角来观察12脉冲整流器的输出特性。例如，当负载电流逐渐增大时，输出电压波形会出现略微的变形，但是仍然保持了较好的平滑度。当相位角发生偏移时，12脉冲整流器的输出电压波形会受到一定的影响，但是通过合理的控制可以保证功率电子系统的电能质量。

四、结论

本文使用MATLAB Simulink搭建了一个12脉冲二极管整流器仿真模型，并进行了仿真分析。结果表明，12脉冲整流器的输出电压波形更平滑，功率因数也更高，可以有效提高功率电子系统的电能质量。该模型还可以通过改变负载电流大小和相位角来优化功率电子系统的电力质量。该模型搭建过程简单、结果可靠、仿真效果良好，可以为电力质量问题的研究提供实用的仿真工具。
