【实验】配置802.1x远端认证

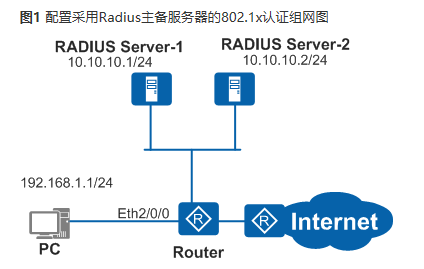

拓扑图









规格





适用于所有版本、所有形态的AR路由器。



组网需求





PC通过Router访问网络。为了保证网络的安全性，要求在用户接入网络时进行802.1x认证。认证服务器为两台Radius服务器，IP为10.10.10.1/24服务器作为主认证服务器，IP为10.10.10.2/24的服务器为备用认证服务器。当主用服务器不可用时，Router可以实现最快3s内切换到备用服务器。



操作步骤



1.Router上的配置

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

V200R007及之前版本：#                                                                               vlan batch 10                                                                   #                                                                               dot1x enable                                                                  #                                                                               radius-server template shiva  //配置RADIUS服务器模板shiva                                                     radius-server shared-key cipher %^%#Q75cNQ6IF(e#L4WMxP~%^7'u17,]D87GO{"[o]`D%^%#                        radius-server authentication 10.10.10.1 1812 //配置RADIUS主用认证服务器                                  radius-server authentication 10.10.10.2 1812 secondary //配置RADIUS备用认证服务器                        #                                                                               aaa                                                                              authentication-scheme scheme0 //创建名为scheme0的认证方案                                                        authentication-mode radius                                                                              domain huawei //配置名为huawei的域                                                                       authentication-scheme scheme0                                                       radius-server shiva                                                            #                                                                               interface Vlanif10                                                               ip address 192.168.1.2 255.255.255.0                                           #                                                                               interface Ethernet2/0/0                                                          port link-type access                                                           port default vlan 10                                                            dot1x enable                                                               #V200R008及之后版本：#                                                                               vlan batch 10                                                                   #                                                                               authentication-profile name p1 dot1x-access-profile d1    //在认证模板p1上绑定802.1x接入模板d1#                                                                               radius-server template shiva  //配置RADIUS服务器模板shiva                                                     radius-server shared-key cipher %^%#Q75cNQ6IF(e#L4WMxP~%^7'u17,]D87GO{"[o]`D%^%#                        radius-server authentication 10.10.10.1 1812 //配置RADIUS主用认证服务器                                  radius-server authentication 10.10.10.2 1812 secondary //配置RADIUS备用认证服务器                        #                                                                               aaa                                                                              authentication-scheme scheme0 //创建名为scheme0的认证方案                                                        authentication-mode radius                                                                              domain huawei //配置名为huawei的域                                                                       authentication-scheme scheme0                                                       radius-server shiva                                                            #                                                                               interface Vlanif10                                                               ip address 192.168.1.2 255.255.255.0                                           #                                                                               interface Ethernet2/0/0                                                          port link-type access                                                           port default vlan 10                                                            authentication-profile p1  //接口下绑定认证模板p1#dot1x-access-profile name d1



2.验证配置结果

RADIUS服务器添加用户user1@huawei，密码Huawei@2012，共享密钥与路由器保持一致配置为radius。客户端认证成功后，执行display access-user可以查看Username字段里有用户名为user1@huawei，并且相应Status字段显示为Success。



配置注意事项





·路由器与RADIUS服务器上认证端口的值需要保持一致。

·路由器和RADIUS服务器上共享密钥需要保持一致。

·路由器与RADIUS服务器间需要路由可达
