topology-scanner

Topology-Scanner是WeOps团队免费开放的一个网络拓扑自动扫描模块，可以自动发现网络设备的类型、网络设备之间的互联

资源下载地址：https://download.csdn.net/download/XMWS_IT/88510697

或加薇|信|号吗：xmws-IT 免费发送！

【赠送】IT技术视频教程，白拿不谢！思科、华为、红帽、数据库、云计算等等_厦门微思网络的博客-CSDN博客文章浏览阅读405次。风和日丽，小微给你送福利~如果你是小微的老粉，这里有一份粉丝福利待领取...如果你是新粉关注到了小微，那恭喜你，你赚到了！[欢迎关注微信公众号：厦门微思网络]正值微思19周年庆之际，我们在想：是否可以为大家创造更多的价值？为了感激大家长期来的关注，几经商榷，我们决定先给大家发一份大福利！如何索取呢？加小姐姐微信：xmws-IT，验证备注：CSDN学习视频话不多说，直接上福利介绍——福利1思科零基础入门实战视频教程今天我们为大家整理了一份...https://xmws-it.blog.csdn.net/article/details/117297837?spm=1001.2014.3001.5502

使用方式

java -jar ./topology-scanner.jar --config_path=./config/

配置说明

1. 拓扑发现请求参数文件(request.json)

ips

[全网发现] 模式时，为必填项。核心设备的ip, 多个ip 用逗号隔开。range 参数选填,起过滤作用。eg: 192.168.1.0,192.168.2.0

[子网发现] 模式时，为选填项。子网ip地址和掩码，必须成对。可多个，逗号隔开。若为子网发现， ips 参数和range 参数不能同时为空。详见子网发现方式。eg: 192.168.1.0,255.255.255.0, 192.168.2.0,255.255.255.0

hop

搜索深度，必填

group

使用SNMP V2协议时必填，SNMP V2的团体名，多个团体名用逗号隔开 eg: public,Huawei-public 当使用SNMP V3协议时可不填

range

[全网发现] 模式时，为选填项。Ip 范围,起过滤作用，可以多对，每对之间用; 号分隔，由开始和结束组成。eg: 192.168.1.0,192.168.1.255;192.168.2.0,192.168.2.255

[子网发现] 模式时，为选填项。若发现方式为子网发现，ips 参数和range 参数不能同时为空。Ip 范围,相当于范围发现，与子网发现结果取并集。Ip范围可以多对，每对由开始和结束组成，每对之间用;号分隔，eg: 192.168.1.0,192.168.1.255;192.168.2.0,192.168.2.255

way

发现方式：0-全网发现 1-子网发现

algory

发现算法：

0-常规算法
1-CDP算法
2-LLDP 算法
3-桥接算法

version

SNMP 版本号，

2-SNMP 版本1或2
3-SNMP 版本3

v3

当使用SNMP V1/V2版本时可不填，当使用V3时，可填写如下JSON

[{
    username：用户名, 根据 safeLevel 级别选填,
    safeLevel：安全级别,必须为以下三者之一
              NOAUTH_NOPRIV  // 无认证无加密
              AUTH_NOPRIV    // 有认证无加密
              AUTH_PRIV      // 有认证有加密,
    protocol: 认证协议, 根据 safeLevel 级别选填, 必须为以下两者之一
              AuthMD5     // MD5
              AuthSHA     // SHA,
    pwd:     认证密码，根据 safeLevel 级别选填 ,
    encrypt:      加密协议，根据 safeLevel 级别选填，必须为以下5者之一
                PrivDES       // DES 加密
                Priv3DES      // 3DES 加密
                PrivAES128    // AES 128位
                PrivAES192    // AES 192位
                PrivAES256    // AES 256位,
    encryptPwd：加密密码,根据 safeLevel 级别选填,
    content: 上下文,
    port: SNMP 端口号
}]

示例参数如下

[
          {
               "userName":"",                        //用户名
               "safeLevel":"NOAUTH_NOPRIV",          //安全级别
               "protocol":"",                        //认证协议
               "pwd":"",                             //认证密码
               "encrypt":"",                         //加密协议
               "encryptPwd":"",                     //加密密码
               "context":"",                        //上下文
               "port":"161"                        //端口
           }
  ]

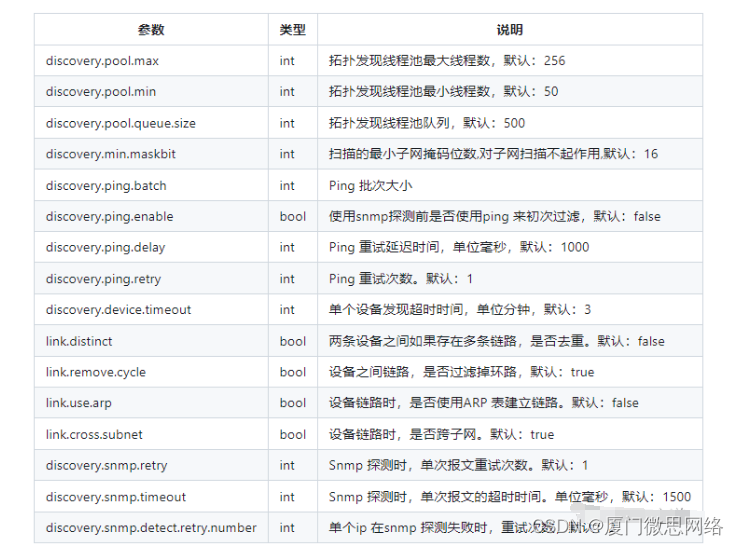

2. 拓扑发现运行的参数文件(discovery.properties)

3.设备oid 与设备类型字典文件(systemoid.xml/getterConfig.xml)

为了能更精确的采集网络设备上的各种表，特别是 FDB 表，由于设备类型不同，FDB 表采集所用的 oid 也有差别。通过外部 getterConfig.xml 文件来指定某种设备采集的SNMP 采集器。默认 getterConfig.xml 配置的getters 子节点为空。getterConfig.xml 配置如下示例：

<?xml version="1.0" encoding="UTF-8"?>

<getterConfig>
    <getters>
        <getter sysOid="1.3.6.1.4.1.6339" name="DefaultSNMPGetter"></getter>
        <getter sysOid="1.3.6.1.4.1.63394" name="Huawei2300Getter"></getter>
    </getters>
</getterConfig>

sysOid: 设备的oid name: 采集的SNMP 采集器。

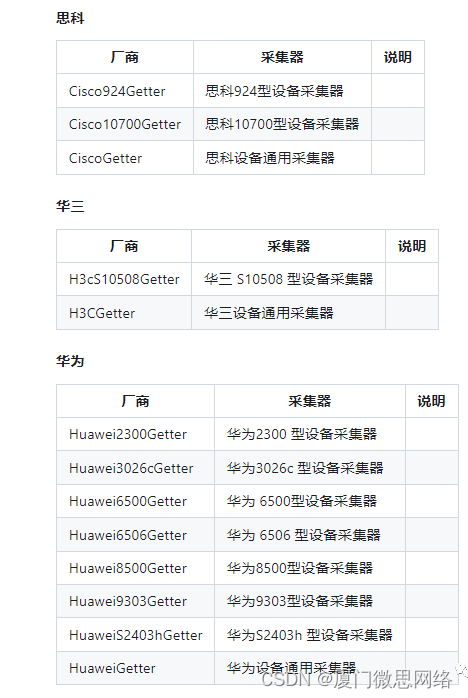

可选的采集器如下：
