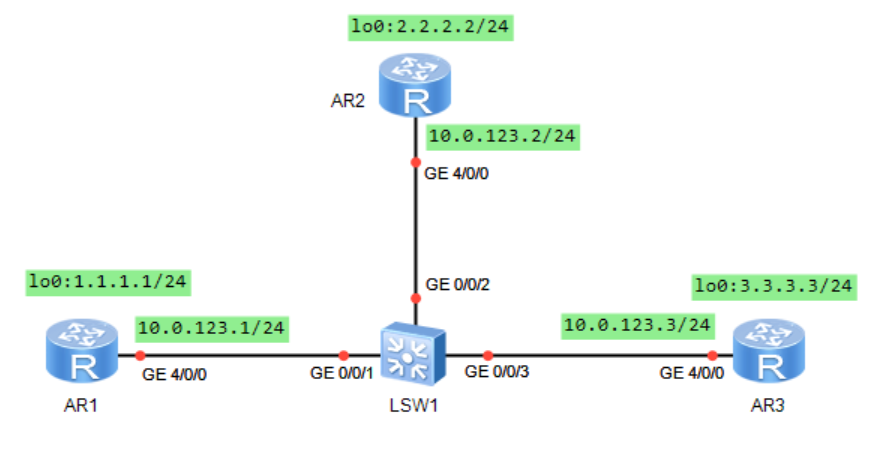

R1、R2、R3之间通过交换机S1相连，其接口、IP地址如图所示。R1、R2、R3上均创建Loopback0，IP地址为x.x.x.x/24，其中x为设备编号。

R1、R2、R3所有接口都属于区域0，在互联接口、Loopback0接口上激活OSPF。

参考链接：http://e.huawei.com

实验任务：

①设备IP地址配置。

②在R1、R2、R3上配置OSPF，手动指定Router ID，并在互联接口、Loopback0接口上激活OSPF。

③配置完成后，在R1、R2、R3上检查OSPF 邻居关系状态、OSPF 路由表，并检查R1、R2、R3环回口之间的连通性。

④手动关闭R1、R2、R3的互联接口，开启debug以观察OSPF邻居关系的建立过程，再同时开启互联接口，观察设备的debug输出。

⑤手动修改R2 Loopback0接口的网络类型，观察OSPF路由的掩码长度变化。

⑥手动修改OSPF 接口的Cost值。

⑦分别将互联接口、Loopback0接口配置为OSPF Silent-Interface，观察现象的区别。

任务步骤：

①互联接口、环回口IP地址配置

# 设备命名

AR1：

<Huawei>system-view

[Huawei]sysname AR1

R2、R3相同操作，不再重复。

# 配置R1 GE4/0/0接口、环回口IP地址

[AR1]interface GigabitEthernet 4/0/0

[AR1-GigabitEthernet4/0/0]ip address 10.0.123.1 24

[AR1-GigabitEthernet4/0/0]quit

[AR1]interface LoopBack 0

[AR1-LoopBack0]ip address 1.1.1.1 24

[AR1-LoopBack0]quit

# 配置R2 GE4/0/0接口、环回口IP地址

[AR2]interface GigabitEthernet 4/0/0

[AR2-GigabitEthernet4/0/0]ip address 10.0.123.2 24

[AR2-GigabitEthernet4/0/0]quit

[AR2]interface LoopBack 0

[AR2-LoopBack0]ip address 2.2.2.2 24

[AR2-LoopBack0]quit

# 配置R3 GE4/0/0接口、环回口IP地址

[AR3]interface GigabitEthernet 4/0/0

[AR3-GigabitEthernet4/0/0]ip address 10.0.123.3 24

[AR3-GigabitEthernet4/0/0]quit

[AR3]interface LoopBack 0

[AR3-LoopBack0]ip address 3.3.3.3 24

[AR3-LoopBack0]quit

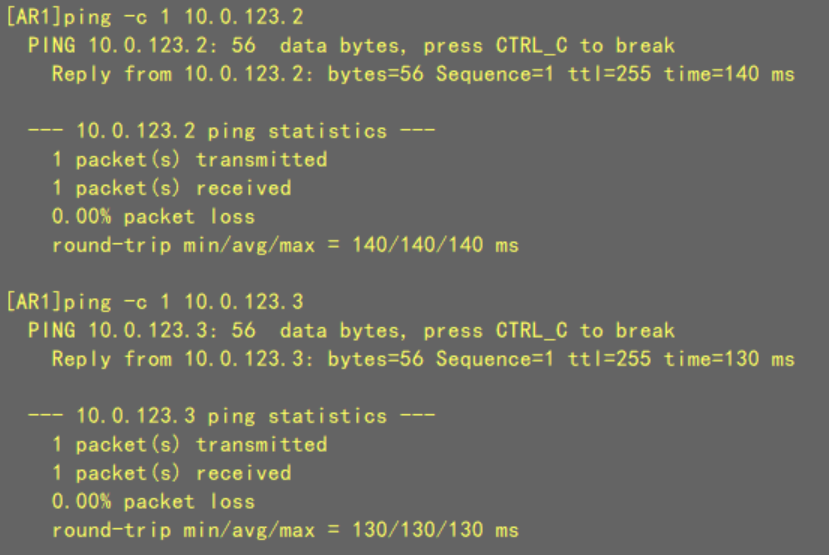

# 在AR1上验证连通性

②配置单区域OSPF

# 配置R1、R2、R3的OSPF Router ID为Loopback0接口地址，OSPF进程号为1

[AR1]ospf 1 router-id 1.1.1.1

[AR2]ospf 1 router-id 2.2.2.2

[AR3]ospf 1 router-id 3.3.3.3

# 在R1、R2、R3的互联接口、Loopback0接口激活OSPF

[AR1-ospf-1]area 0

[AR1-ospf-1-area-0.0.0.0]network 10.0.123.1 0.0.0.0

[AR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

[AR2-ospf-1]area 0

[AR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

[AR2-ospf-1-area-0.0.0.0]net 10.0.123.2 0.0.0.0

[AR3-ospf-1]area 0

[AR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

[AR3-ospf-1-area-0.0.0.0]network 10.0.123.3 0.0.0.0

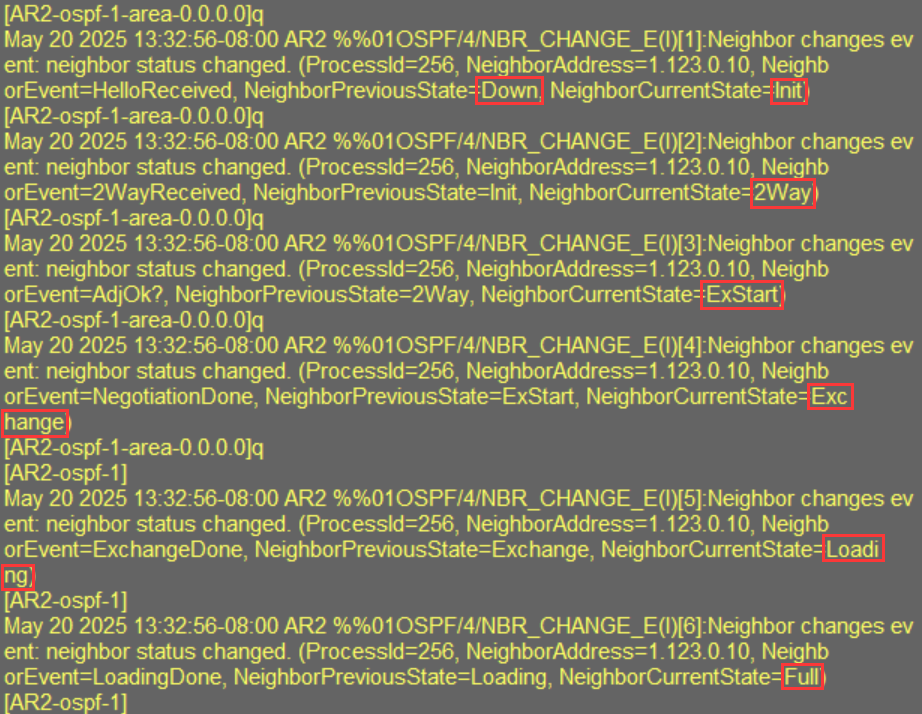

OSPF的七种邻居状态机

# 为保证安全性，可配置OSPF的区域认证，使用明文方式，密码配置为"huawei"

[AR1-ospf-1-area-0.0.0.0]authentication-mode simple plain huawei

[AR2-ospf-1-area-0.0.0.0]authentication-mode simple plain huawei

[AR3-ospf-1-area-0.0.0.0]authentication-mode simple plain huawei

③检查OSPF配置结果

# 检查R1、R2、R3上的OSPF邻居信息

从输出结果可知R1和R2、R3之间已经成功建立OSPF 邻居关系。

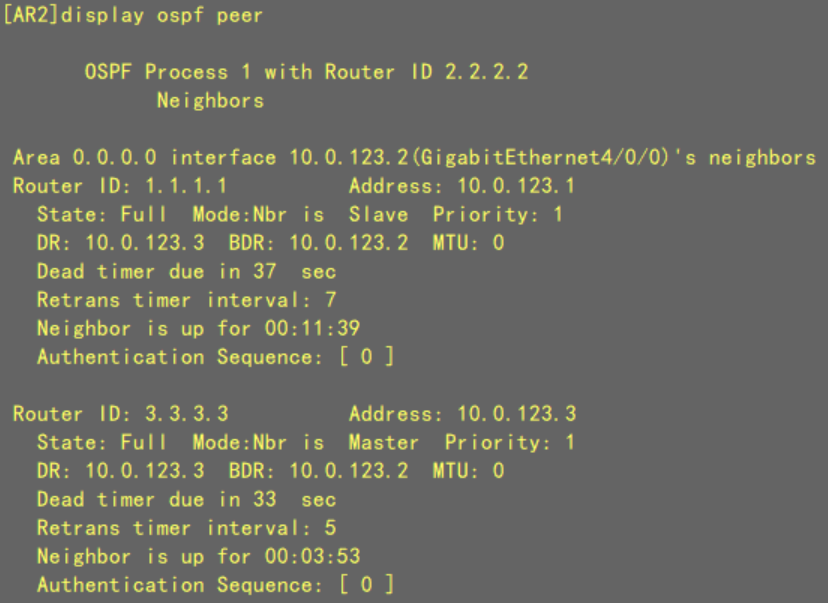

从输出结果可知R2和R1、R3之间已经成功建立OSPF 邻居关系。

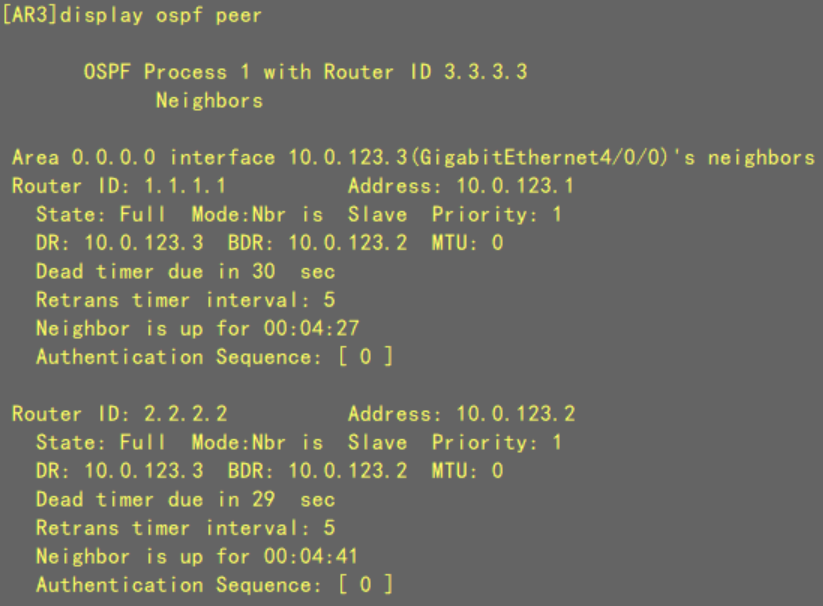

从输出结果可知R3和R1、R2之间已经成功建立OSPF 邻居关系。

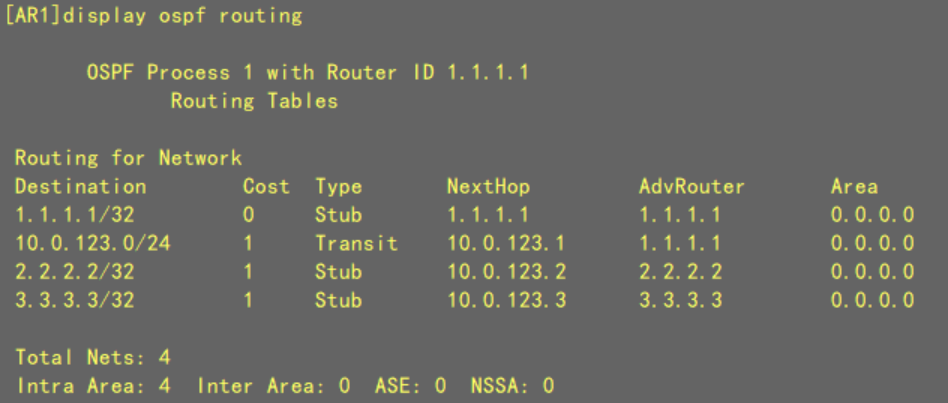

# 检查R1、R2、R3的OSPF路由表

从输出结果可知R1已经成功学习到R2、R3的Loopback0接口路由。

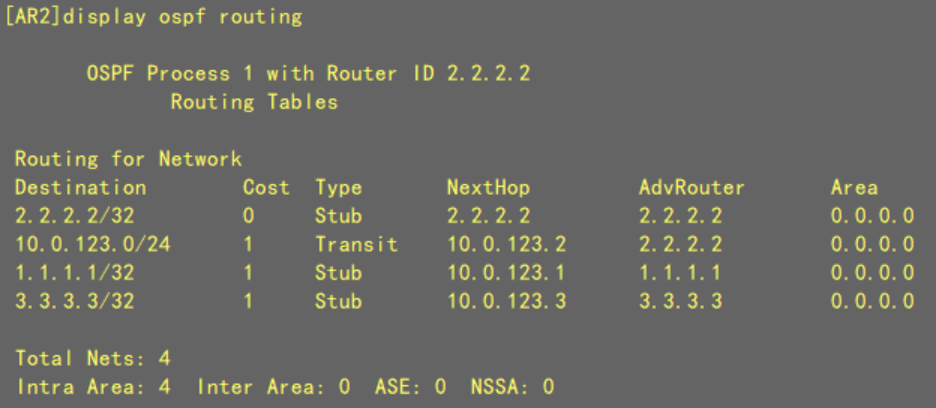

从输出结果可知R2已经成功学习到R1、R3的Loopback0接口路由。

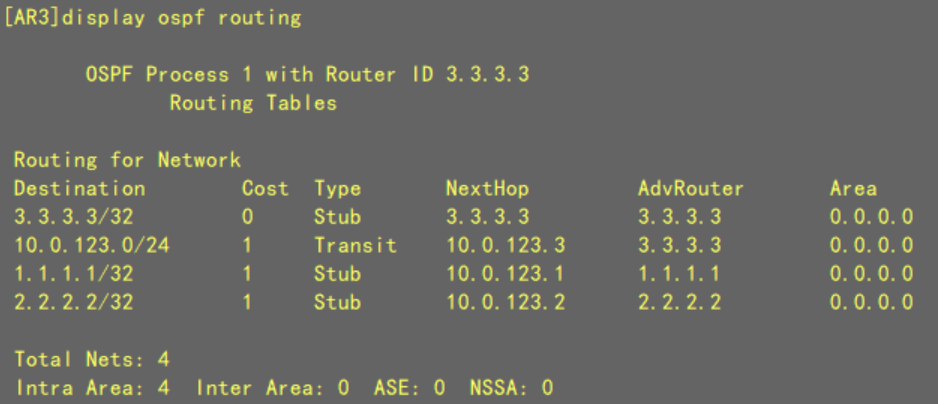

从输出结果可知R3已经成功学习到R1、R2的Loopback0接口路由。

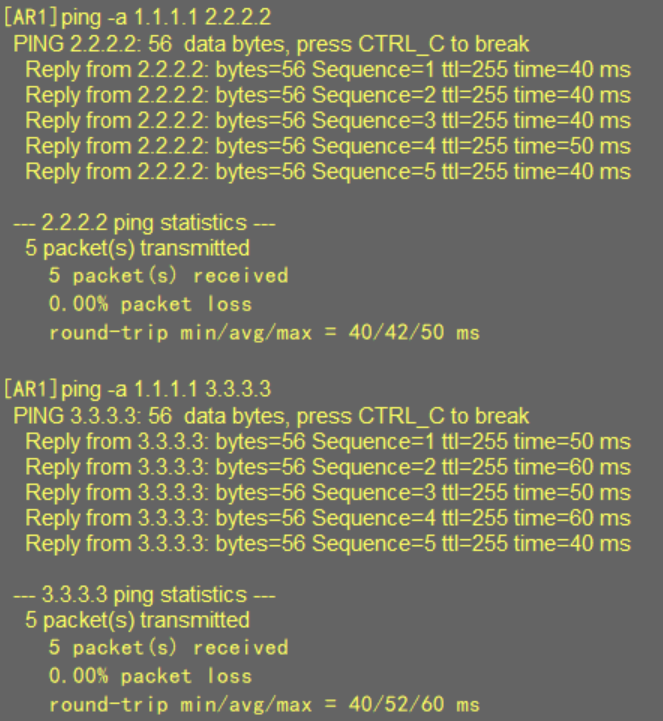

# 检查环回口之间的连通性

R1上以Loopback0接口地址为源，测试与R2、R3的 Loopback0接口之间的连通性。

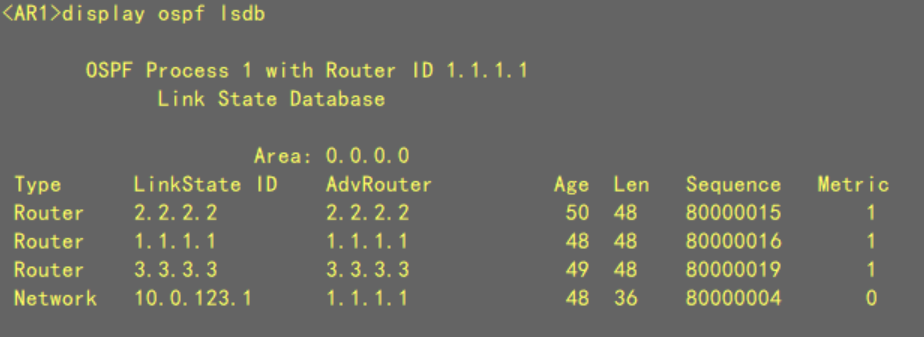

# 在R1上查看OSPF LSDB

在这里一共可以看到4条LSA，前3条为Type-1 LSA，分别由R1、R2和R3产生，可以通过AdvRouter判断该LSA是由哪台路由器生成的。第四条为Type-2 LSA，是由一个网段的DR产生的。在这里，R1是10.0.123.0/24这个网段的DR，所以该Type-2 LSA的AdvRouter为1.1.1.1。

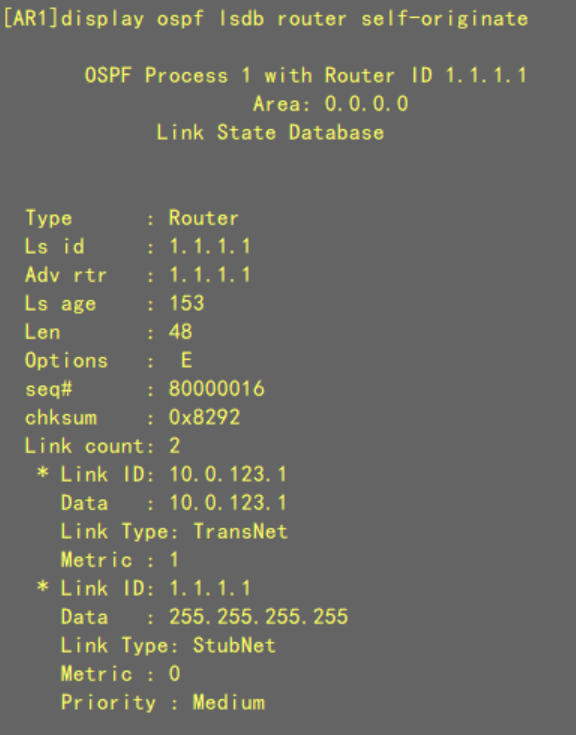

# 查看R1产生的Type-1 LSA

从输出中可以看到这条LSA一共描述了2个Link，第一个Link描述了Loopback接口所在网段，Link Type为StubNet，Link ID和Data分别是该Stub网段的IP地址和掩码。第二个Link描述了三台路由器的互联网段，Link Type为TransNet，可以看到Link ID为DR的接口地址:10.0.123.1，Data为该网段上本地接口的IP地址:10.0.123.1。

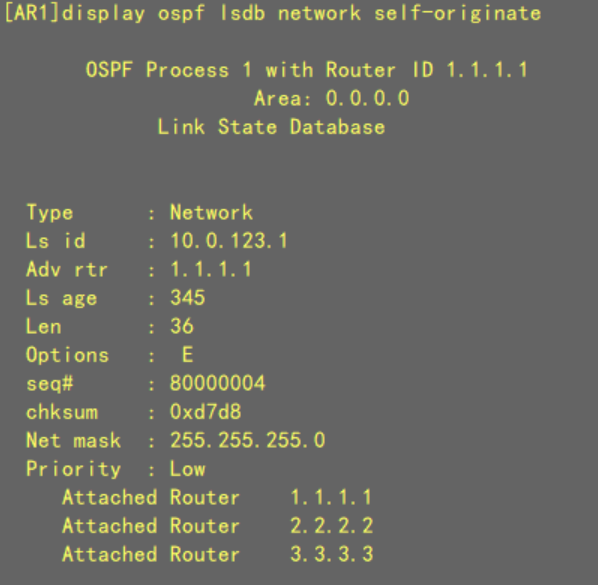

# 查看R1产生的Type-2 LSA

从输出信息可以看到Type-2 LSA中的Attached Router描述了DR所在网段的邻居信息。

④观察OSPF邻居关系的建立过程

之前查看OSPF邻居信息时可以看到DR为10.0.123.1，这与根据DR选举原则进行预测的结果并不一致。在OSPF中，DR的选举为非抢占，即网络中存在DR或BDR的，新进入网络的路由器不能抢占DR或BDR的角色。当在配置OSPF时对设备的配置顺序存在前后差距，就可能导致选举出的DR为先启动的设备。

为此可以关闭R1、R2、R3的互联接口，并使用debugging ospf 1 event观察OSPF邻居关系建立的具体过程，之后尽量同时重新打开R1、R2、R3的接口，通过debug输出信息查看DR、BDR的选举过程。

# 关闭R1、R2、R3的互联接口

[AR1-GigabitEthernet4/0/0]shutdown

[AR2-GigabitEthernet4/0/0]shutdown

[AR3-GigabitEthernet4/0/0]shutdown

# 打开R1、R2、R3的debug功能以及开启debug ospf event

<AR1>terminal debugging

Info: Current terminal debugging is on.

<AR1>terminal monitor

Info: Current terminal monitor is on.

<AR1>debugging ospf 1 event

terminal debugging

terminal monitor

debugging ospf 1 event

R2、R3相同操作，不再重复。

# 重新打开R1、R2、R3的互联接口

[AR1-GigabitEthernet4/0/0]undo shutdown

[AR2-GigabitEthernet4/0/0]undo shutdown

[AR3-GigabitEthernet4/0/0]undo shutdown

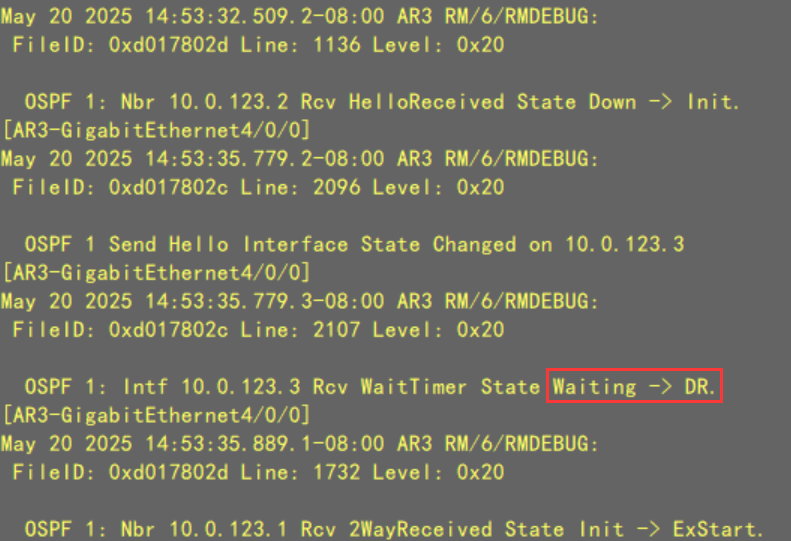

在几乎同时启动OSPF时，从输出信息中可以看到R3成为DR。

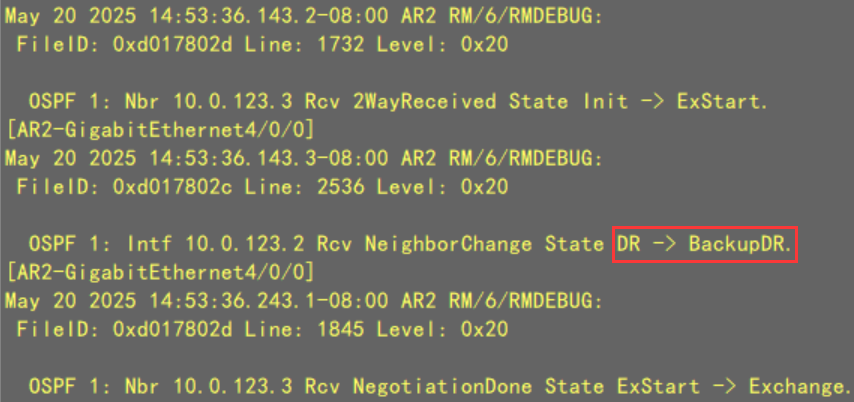

# 查看R2的debug输出信息

从输出信息中可以看到R2成为了BDR

⑤配置OSPF Loopback接口的网络类型

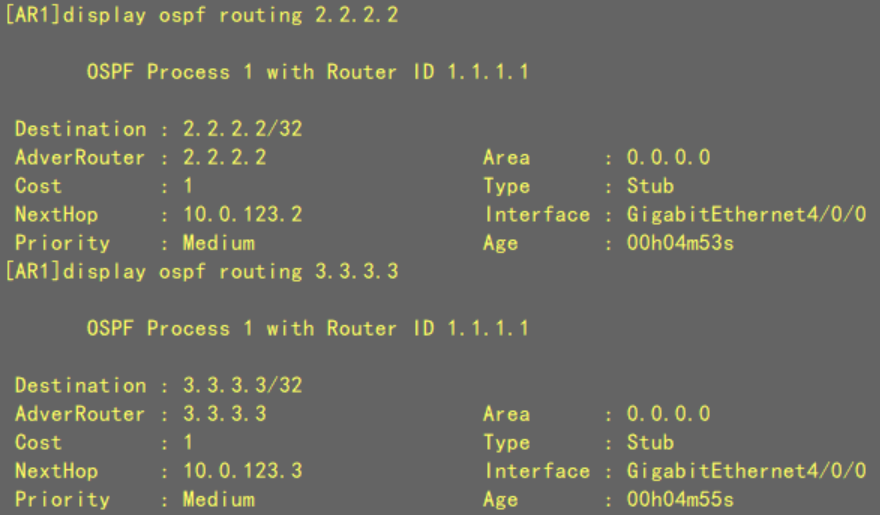

# 在R1上查看OSPF路由表中的R2、R3的Loopback0接口路由

可以看到Loopback0接口路由的掩码为32位，而不是实际的24位。

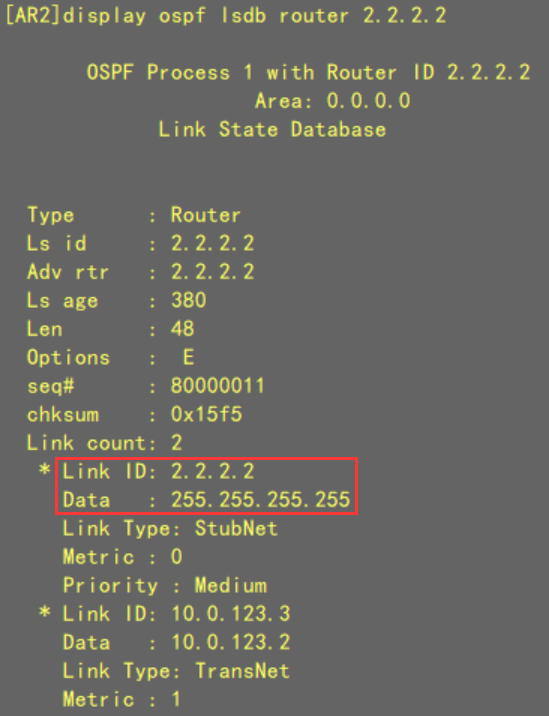

# 以R2为例查看OSPF的Type-1 LSA

可以看到R2上关于Loopback0接口的LSA里已经将掩码设为32位，OSPF将Loopback接口视为一个末梢网络，且该网络中只连接着一个节点，因此无论该接口实际配置的网络掩码是多少位，OSPF在Type-1 LSA中描述这个接口时，都以主机（32位网络掩码）的形式进行通告。

关于OSPF中Loopback接口详细解释可以查阅RFC 2328 Section 9.1。

# 修改R2 Loopback0接口的网络类型

[AR2-LoopBack0]ospf network-type broadcast

将Loopback接口的网络类型修改为Broadcast，OSPF在发布这个接口的网络信息时，会使用接口真实掩码进行发布。

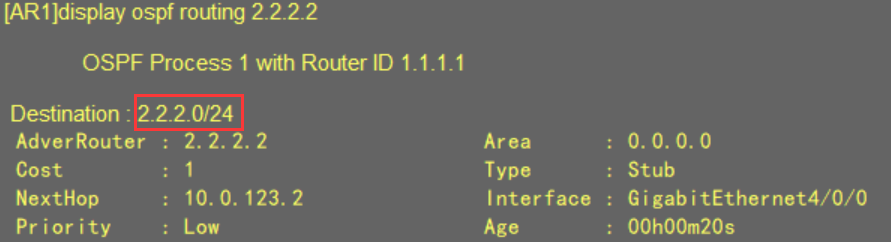

# 在R1上再次查看OSPF路由表中R2的Loopback0接口路由

从输出信息中可以看到路由的掩码已经变为24位。

⑥修改OSPF接口的Cost值

# 在R1上查看OSPF路由表中的R3 Loopback0接口路由

从输出信息可以看到其Cost值为1。

# 修改R1的GE4/0/0接口OSPF Cost值为20，修改R3的GE4/0/0接口OSPF Cost值为10

[AR1]int g 4/0/0

[AR1-GigabitEthernet4/0/0]ospf cost 20

[AR3]int g 4/0/0

[AR3-GigabitEthernet4/0/0]ospf cost 10

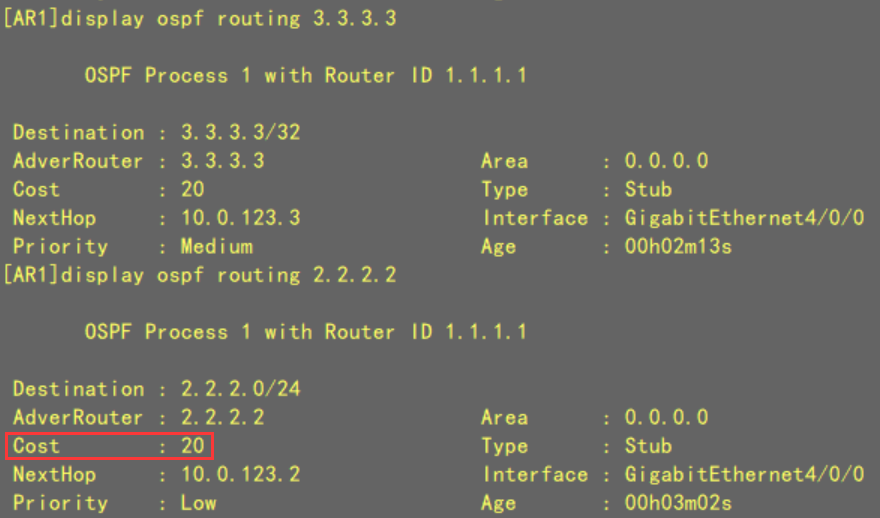

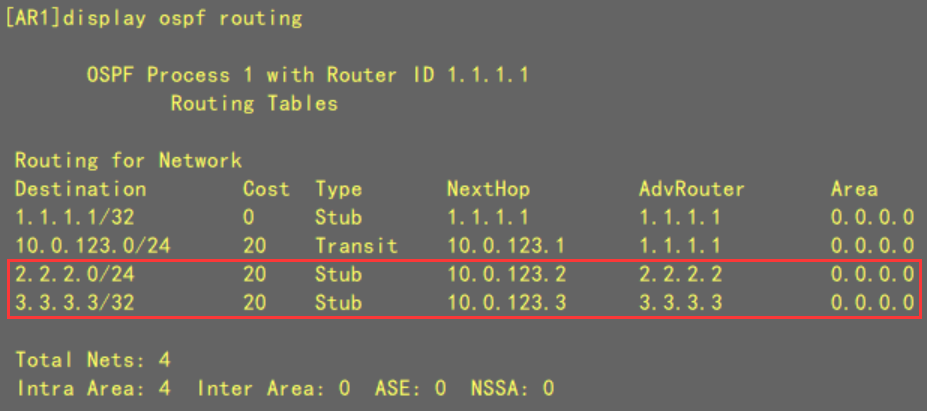

# 在R1上重新查看OSPF路由表中的R2 Loopback0接口路由

从输出信息可以看到其Cost值为20。

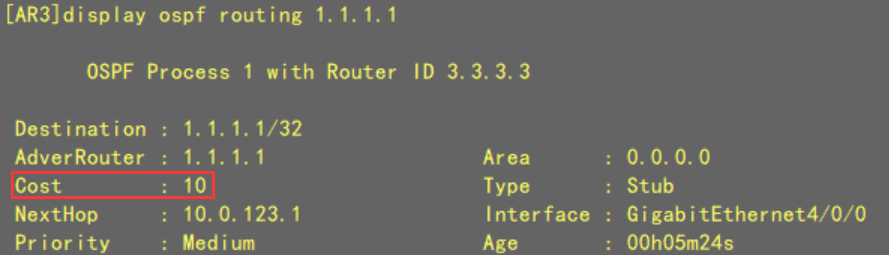

# 在R3上查看OSPF路由表中的R1 Loopback0接口路由

从输出信息可以看到其Cost值为10。

⑦配置OSPF的Silent-Interface

# 将R1的GE4/0/0接口配置为Silent-linterface

[AR1]ospf 1

[AR1-ospf-1]silent-interface GigabitEthernet 4/0/0

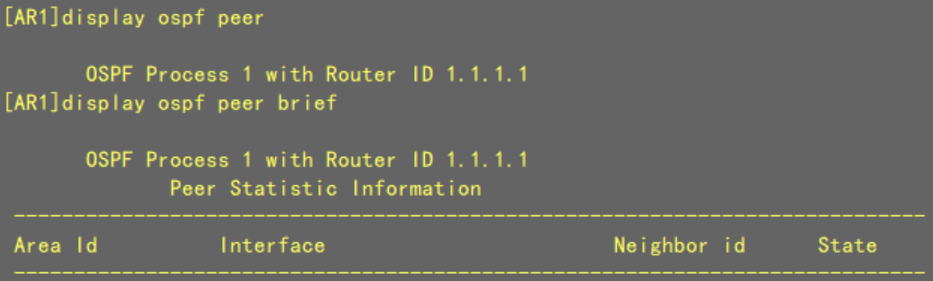

# 查看R1的OSPF邻居表

配置互联接口为Silent-Interface之后，不再从该接口发送、接收hello报文，已经建立关系的邻居消失。

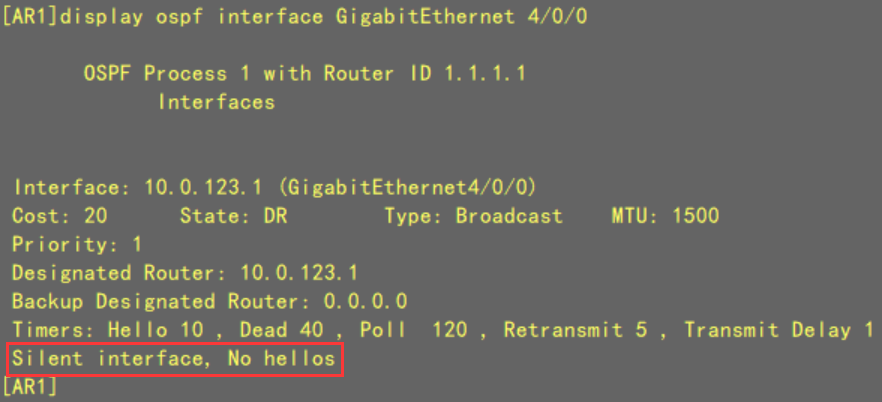

# 查看R1的OSPF接口GE4/0/0的信息

从输出信息可以看到该接口被设置为Silent-Interface，不再存在hello报文。

# 删除R1上Silent-Interface配置

[AR1-ospf-1]undo silent-interface GigabitEthernet4/0/0

#将R2、R3的Loopback0配置为Silent-lnterface

[AR2-ospf-1]silent-interface LoopBack 0

[AR3-ospf-1]silent-interface LoopBack 0

# 在R1上查看OSPF路由表

可以看到R2、R3 Loopback0接口路由依旧存在。

思考：

在实际的网络中，哪些接口可以配置为Silent-Interface?

无需建立OSPF邻居关系的接口可以配置为Silent-interface接口，减少接口开销，同时无需对外发送OSPF报文。

配置参考：

AR1：

sysname AR1

interface GigabitEthernet4/0/0

ip address 10.0.123.1 255.255.255.0

ospf cost 20

interface LoopBack0

ip address 1.1.1.1 255.255.255.0

ospf 1 router-id 1.1.1.1

area 0.0.0.0

authentication-mode simple plain huawei

network 1.1.1.1 0.0.0.0

network 10.0.123.1 0.0.0.0

AR2：

sysname AR2

interface GigabitEthernet4/0/0

ip address 10.0.123.2 255.255.255.0

interface LoopBack0

ip address 2.2.2.2 255.255.255.0

ospf network-type broadcast

ospf 1 router-id 2.2.2.2

silent-interface LoopBack0

area 0.0.0.0

authentication-mode simple plain huawei

network 2.2.2.2 0.0.0.0

network 10.0.123.2 0.0.0.0

AR3：

sysname AR3

interface GigabitEthernet4/0/0

ip address 10.0.123.3 255.255.255.0

ospf cost 10

interface LoopBack0

ip address 3.3.3.3 255.255.255.0

ospf 1 router-id 3.3.3.3

silent-interface LoopBack0

area 0.0.0.0

authentication-mode simple plain huawei

network 3.3.3.3 0.0.0.0

network 10.0.123.3 0.0.0.0
