十八、练习六--借助坐标点生成多块几何体HVAC

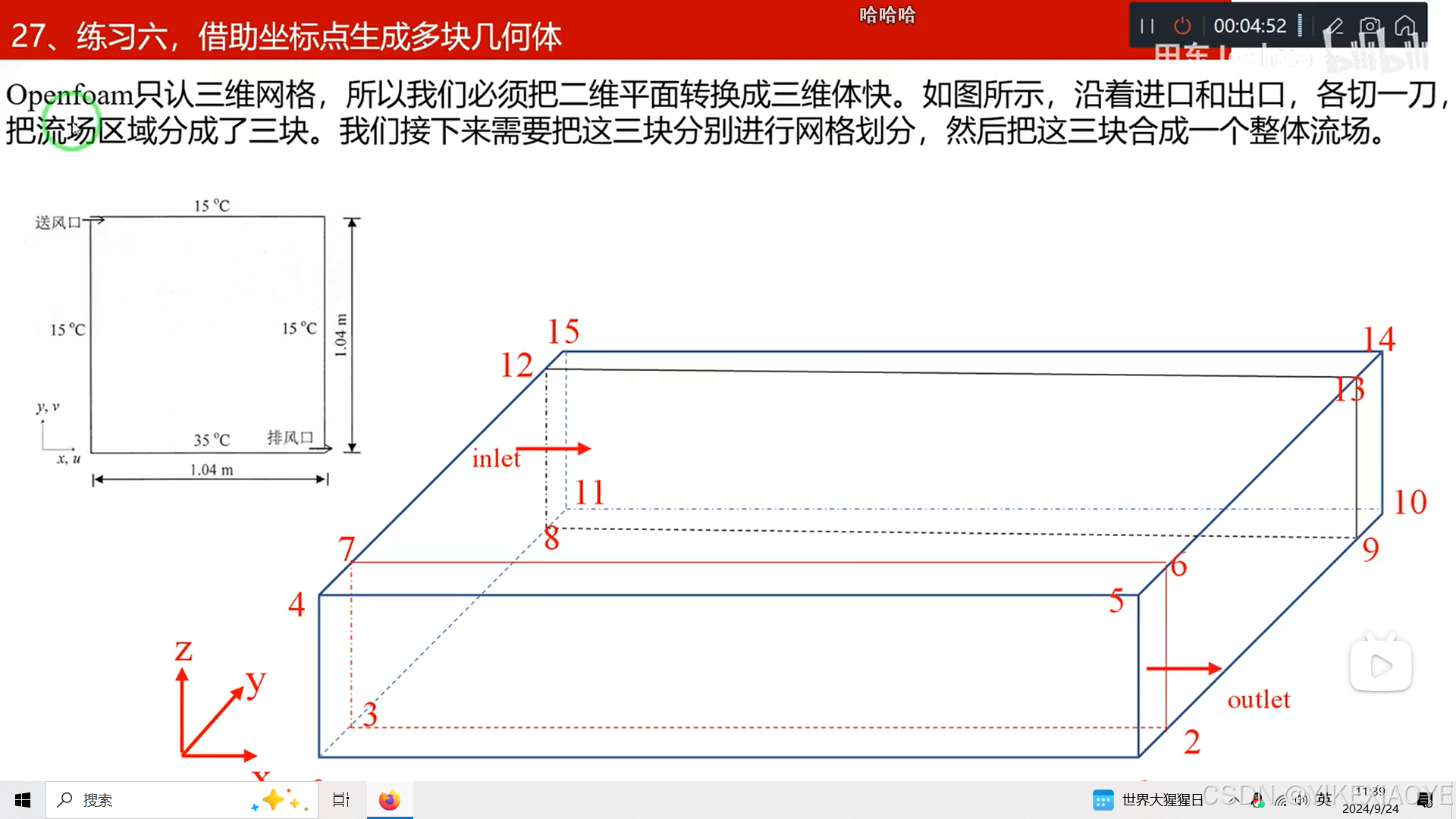

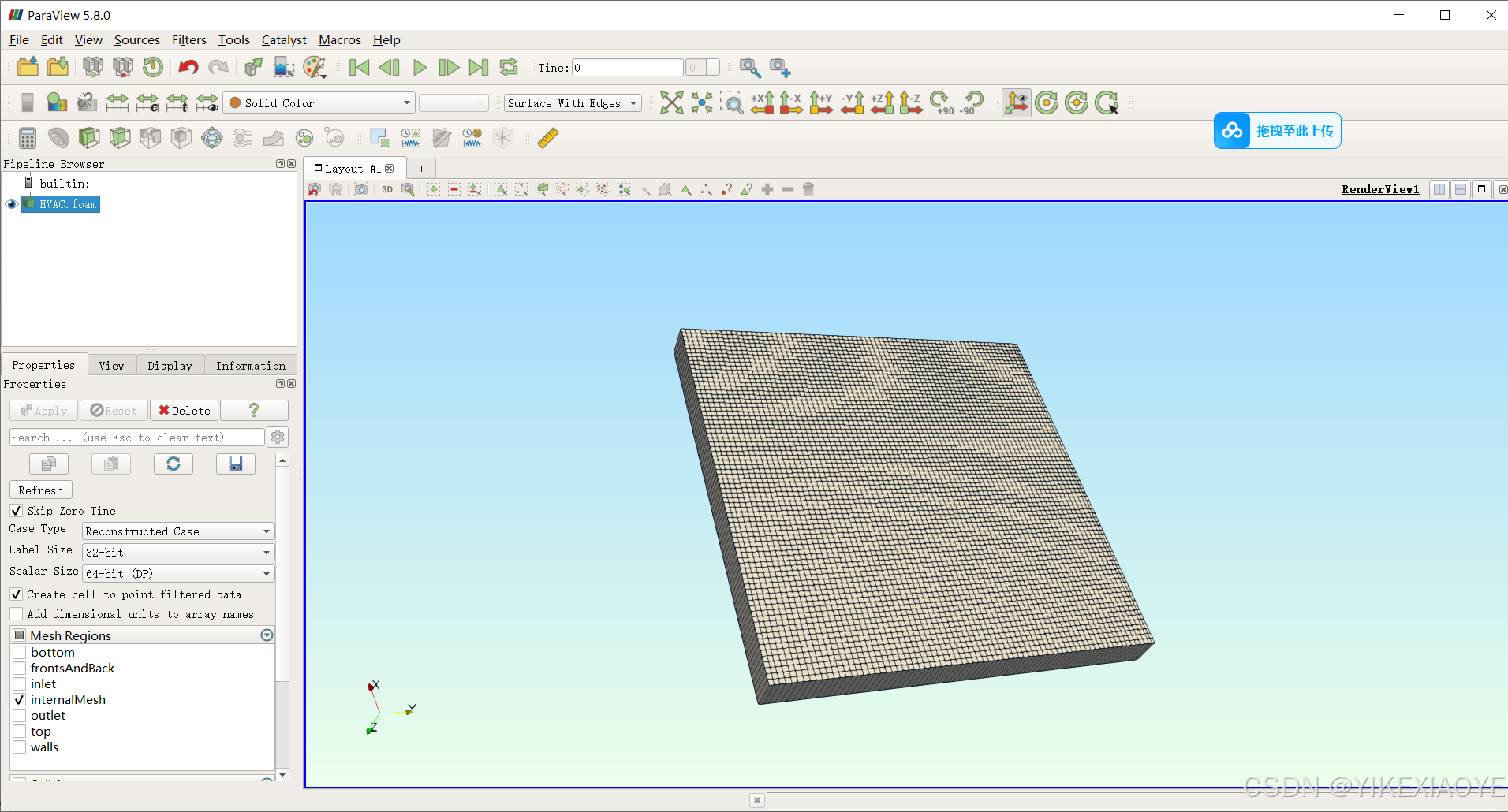

不论是cavity算例还是stl文件生成背景网格，网格体都是单独一块的，如何把多块网格体组合在一起形成流场区域？

！openFOAM只认三维网格，二维平面→三维体块

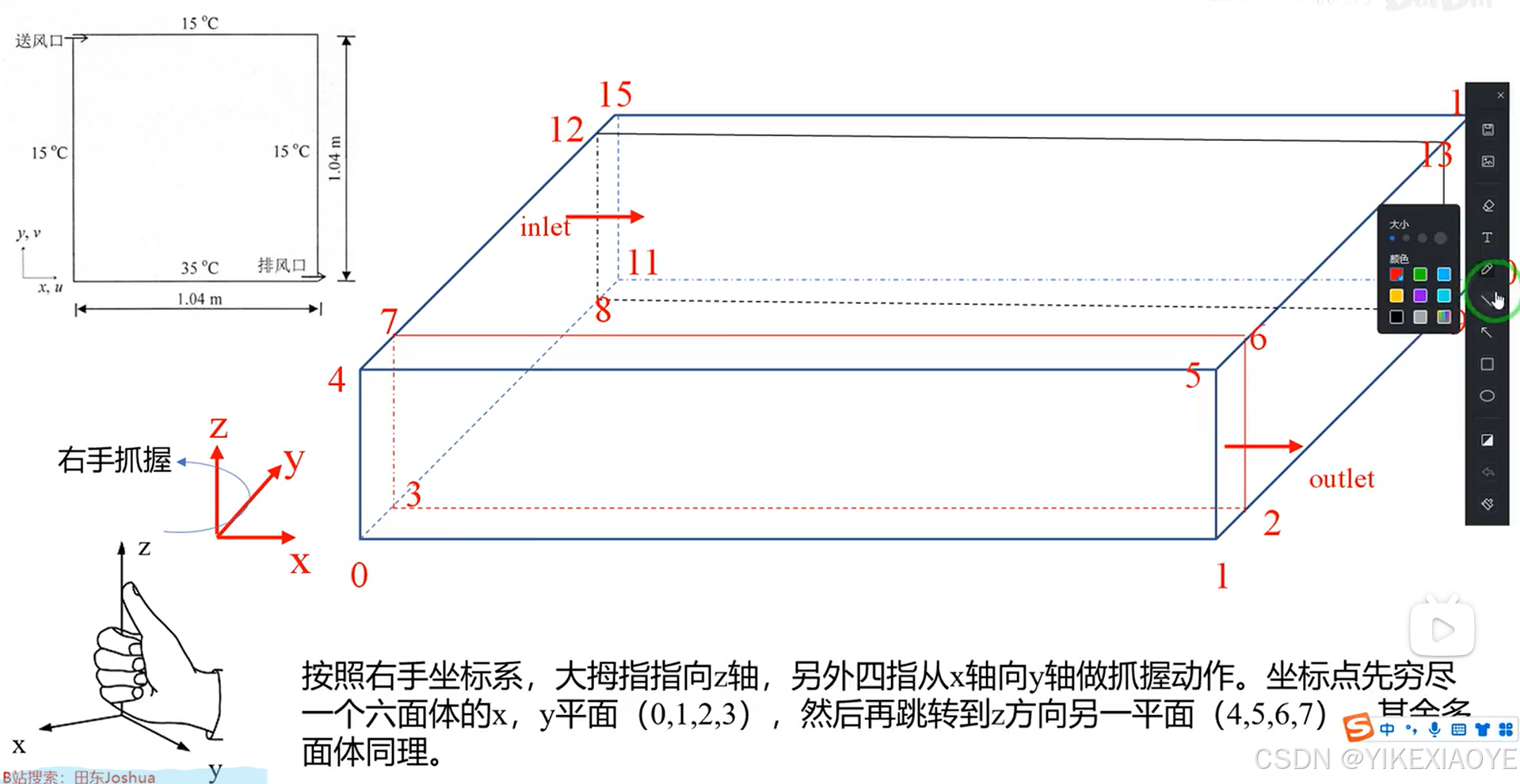

1、按照右手坐标系，将三个体的坐标分别写出（2*8=16个点）

右手坐标系：手掌根放在原点，五指朝x轴方向，大拇指朝向z轴方向，四指从x轴向y轴抓握（逆时针）

Ⅰ体（outlet）：底面（0123）上面（4567）左下→右下→右上→左上

Ⅱ体：底面（3298）上面（761312）左下→右下→右上→左上

Ⅲ体（inlet）：底面（891011）上面（12131415）左下→右下→右上→左上

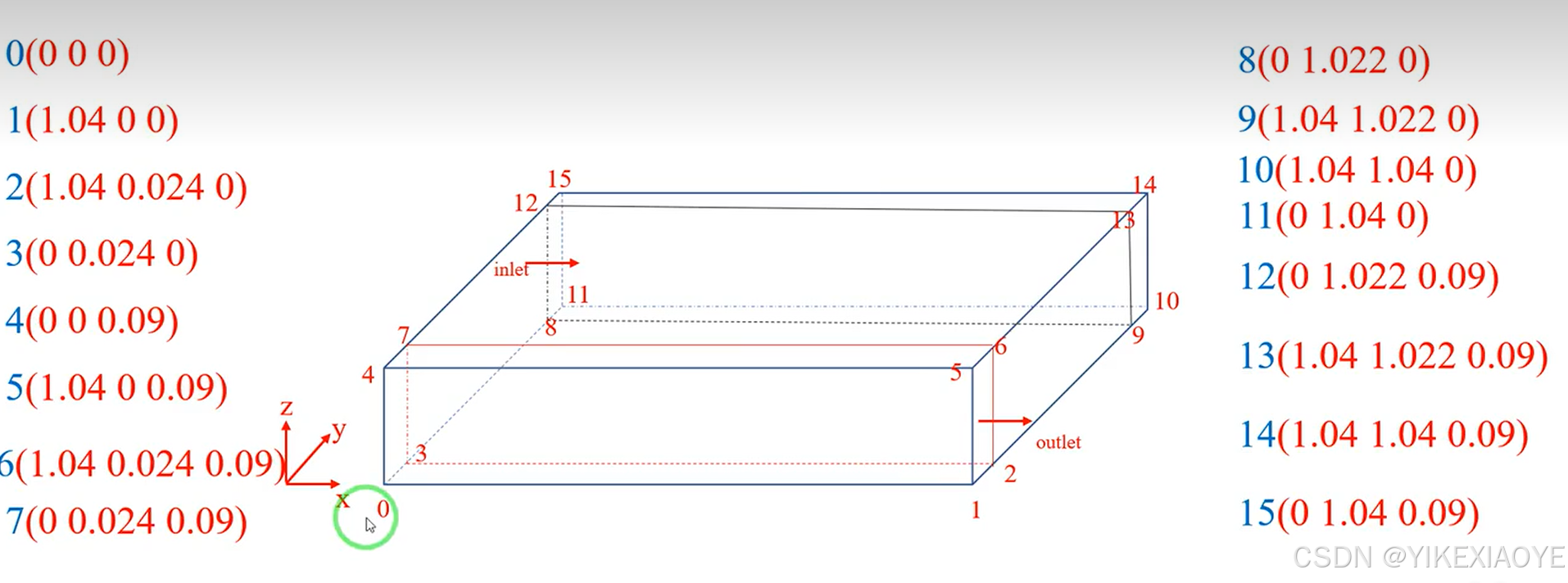

十六个点的三维空间坐标：

0(0 0 0) 1(1.04 0 0)

2(1.04 0.024 0) 3(0 0.024 0)

4(0 0 0.09) 5(1.04 0 0.09)

6(1.04 0.024 0.09) 7(0 0.024 0.09)

8(0 1.022 0) 9(1.04 1.022 0)

10(1.04 1.04 0) 11(0 1.04 0)

12(0 1.022 0.09) 13(1.04 1.022 0.09)

14(1.04 1.04 0.09) 15(0 1.04 0.09)

2.将Tutorials\heatTransfer\buoyantSimpleFoam的comfortHotRoom文件复制到run文件夹并重命名为HVAC

3.修改blockMeshDict文件

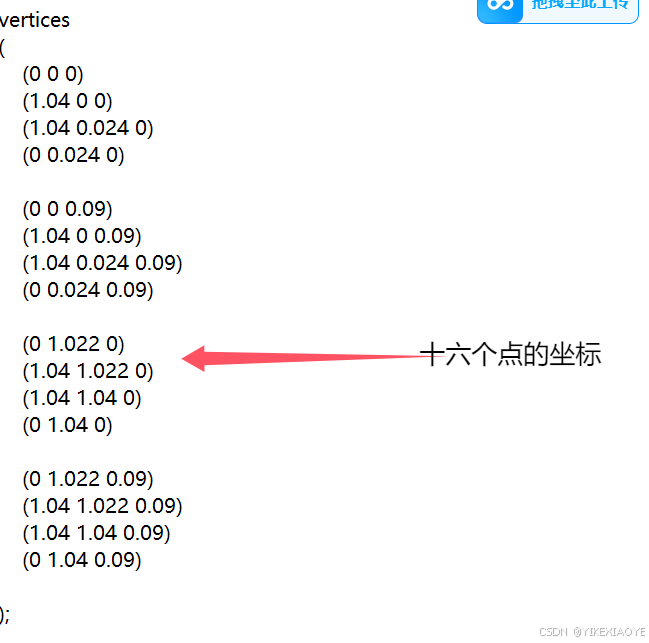

①点的坐标

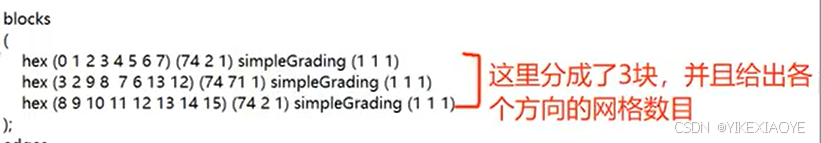

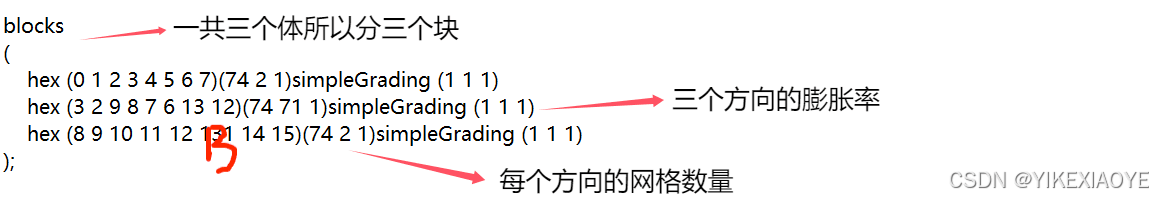

②blocks

（y轴方向长度不同网格数量不同，另外两个轴相同，因为是二维变三维所以z轴方向只需要一个网格，x轴方向有74个，y轴方向有74个，74*74→5476个）

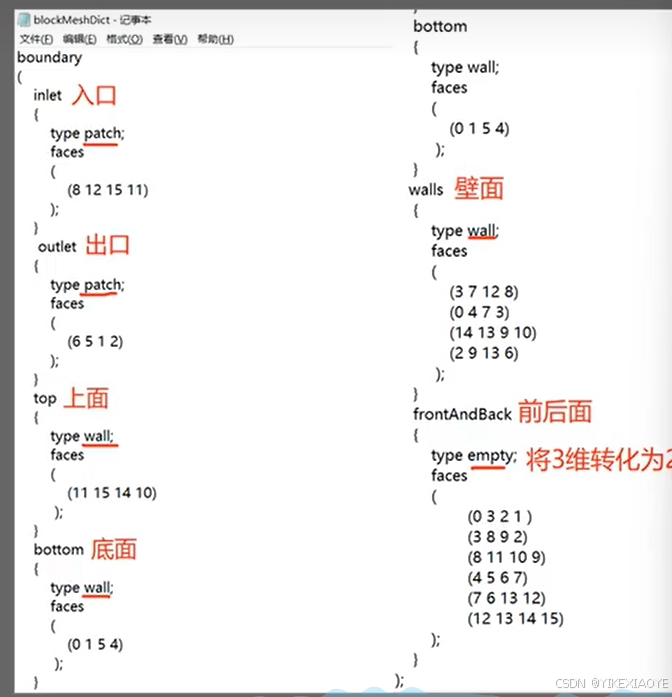

③boundary

boundary
(
    inlet
    {   type patch;
         faces
         (
         (8 12 15 11)
         );
     }
    outlet
    {   type patch;
         faces
         (
         (6 5 1 2)
         );
     }
    top
    {   type wall;
         faces
         (
         (11 15 14 10)
         );
     }
    bottom
    {   type wall;
         faces
         (
         (0 1 5 4)
         );
     }
    walls
    {   type wall;
         faces
         (
         (3 7 12 8)
         (0 4 7 3)
          (14 13 9 10)
          (2 9 13 6)
         );
     }
    frontsAndBack
    {   type empty;
         faces
         (
         (0 3 2 1)
         (3 8 9 2)
         (8 11 10 9)
         (4 5 6 7)
          (7 6 13 12)
          (12 13 14 15)
         );
     }
);
