Web服务架构之路--数据层组件DAL_SET

前提

1. 大型网站中MySQL的架构，推荐文章 MySQL在大型网站的应用架构演变

2. SET的概念。 SET又名集装箱，在本篇文章中我们可以简单的理解一组Master-Slave集群，我们可以具备切分数据后的多组Master-Slave（即多组SET），每一个测试过后的SET都是经过标准化的。这个概念可以延伸至逻辑层以及整个架构。

问题

我们都知道把数据按照纵向和横向切分来构建大型的MySQL数据服务系统。纵向切分一般是业务领域切分，横向切分则大部分按照用户ID或者其他的key进行切分，方便放在不同的机器上。但是实战中还存在如下问题

1.  各种配置（用户，分表数，DB机等等）

2.  不同环境（开发环境，测试环境以及线上环境等等）

3.  读负载均衡，故障切换等等

我们希望打造一套组件，解决在不同环境SET的配置管理和自动负载的问题。数据迁移不需要变动任何逻辑层的代码。只需要进行基础的数据运维操作，变更线上部署配置，就能完成迁移和扩容工作

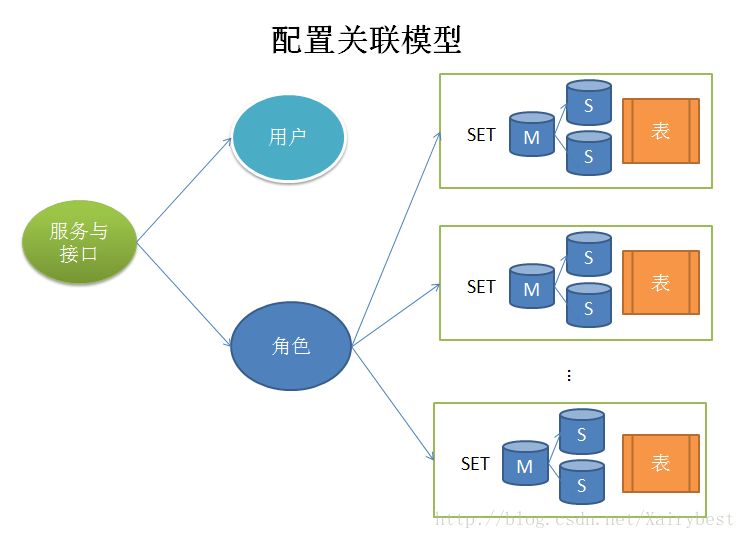

配置关联模型



1. 服务与接口： 对外公布的dao接口以及daemon本身都有可能。

2. 用户： 具备DB访问权限的DB用户。在set模型中，同一个DB用户可以访问多个SET中的所有机器。

3. 角色： 视角和部署的抽象。一个角色决定了访问的DB名称，所有承载在DB机构成的SET，以及对应每个DB中的表。

4. 表： 对应数据库的中实体表，但是增加了分表数。

5. DB : 每个SET都具有多组DB，但是每个DB担任了一个角色（Master或者Slave），一个SET集群中，只允许一个Master。

对外接口

class DalSetProxy {
  public void loadFromXml()throws Exception;  // 初始化
  public Connection getConnection(
			final String roleName,
			final String serviceName,
			final boolean isReadOnly,
			final long setKey)throws SQLException;  // 获取DB连接
  public String getTableName(
			final String roleName,
			final String tableNamePrefix,
			final long tableKey) throws SQLException;  // 获取真实的表名
  public int getSetNum(final String roleName) throws SQLException;   // 获取角色对应的SET数
  public int getTableSliceNum(final String roleName,
			final String tableNamePrefix);            // 获取分表数
}

系统架构

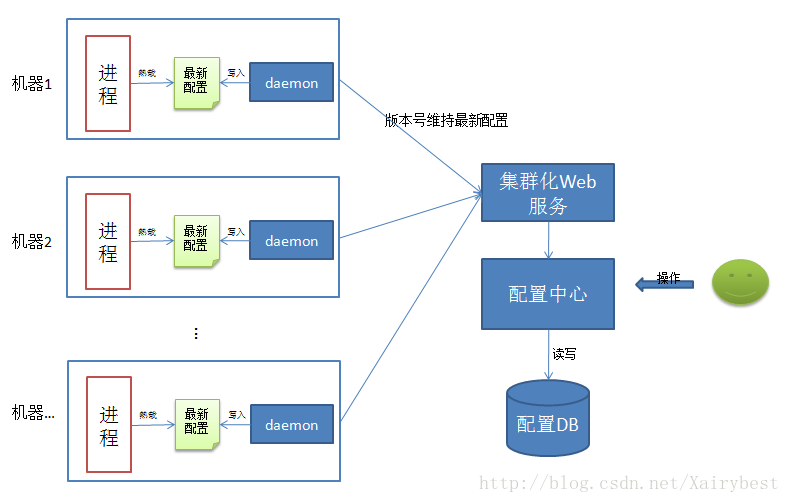

1. 使用DalSetProxy的loadFromXml进行初始化成功进程，都会利用jnotify进行文件变动的监听。当配置文件变化时，都会重新载入配置文件，进行配置重载。

2. 每台机器上都安装了一个daemon，会每个15s向配置中心请求最新配置。发现配置变更后，会从配置中心下载最新的配置，写入配置文件中。从而引发每个该机器上的进程进行熱载。

配置中心管理

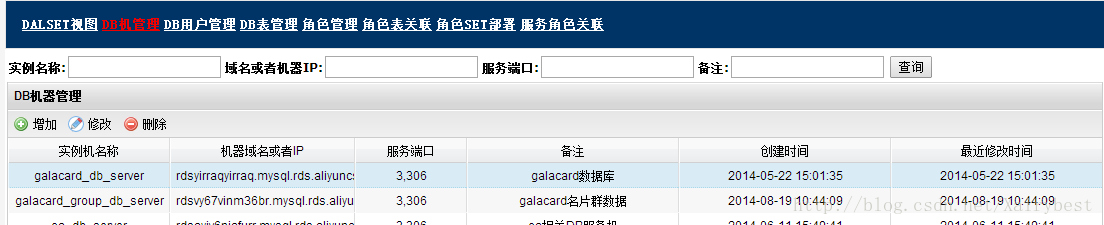

1.  DB机管理，用于配置所有的在使用的DB机

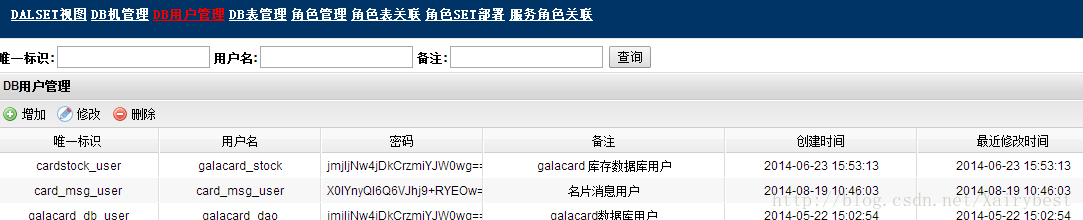

2. DB用户管理，用于配置所有的权限用户

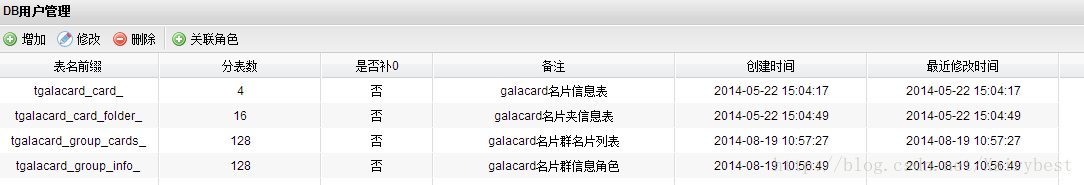

3. DB表管理，用于配置系统中使用的表情况，以及分表数

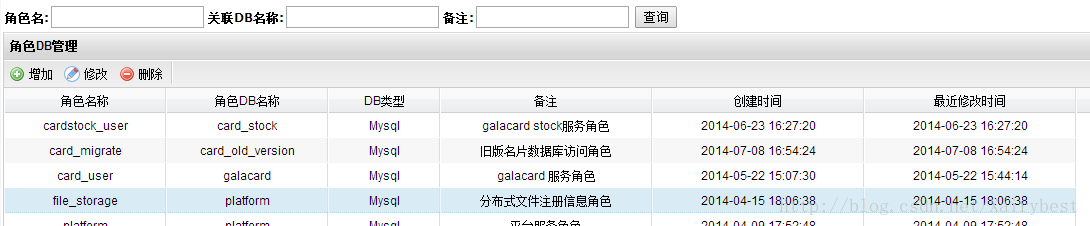

4. 角色管理，用于配置系统中所有使用的角色

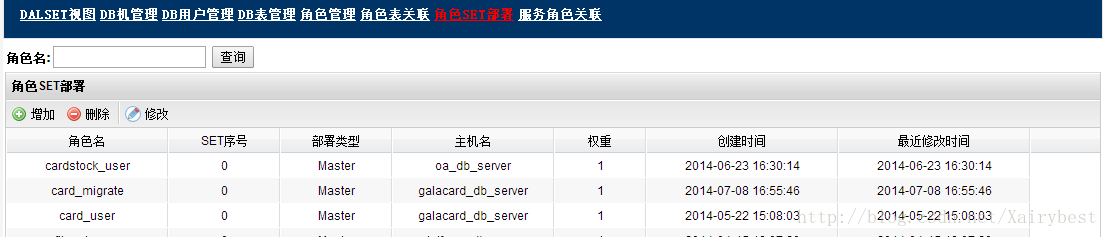

5. 角色SET部署，用于配置管理角色中所有SET的配置

阿里云服务在后端自己做了的Master-Slave配置，因此图中我们没有看到Slave节点。目前业务量也不需要多个Master，但是在模型上我们是支持的。

1） 扩容： 增加Slave，只需要在SET部署中将机器添加到部署中。添加SET，则进行数据迁移后，增加到该配置中，所有关联的服务和接口都能知晓。

2）故障切换： 假设某个SET中的Master挂掉。进行Slave上的运维配置后，我们改变主机存在的部署类型即可。

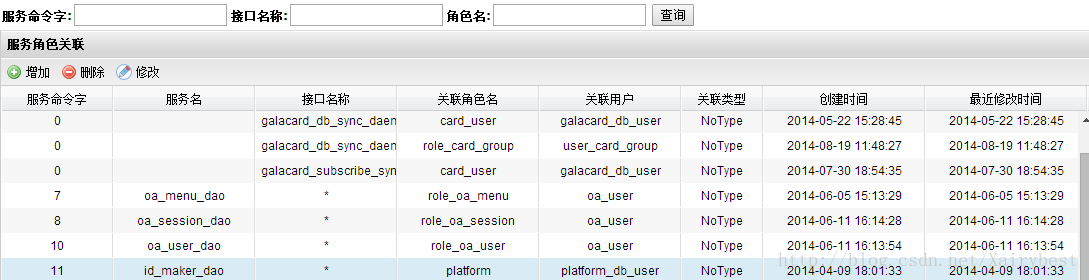

6.  服务角色关联

服务命令字： 结合svr_platform生成的命令字，为0则必须具备接口名称。

关联类型： Master（负责一定走在Master），Slave（负载一定走在Slave的机器上），NoType（由dal_set根据只读属性的参数，以及权重进行选择，进行读自由负载）

DAL_SET是一个配置化解决方案，主要用于抽象MySQL等关系数据库的SET模型。在前期设计阶段定义号分表数，切分的视角等。后期扩容只需要进行简单的运维操作，就能快速解决负载问题。但是由于进行了数据切分的设计，所以就失去了原有数据库本身的一些事务性特性等等。对于多视角共享的数据，部署隔离，数据冗余，进行数据同步是主要的解决办法。

DAL_SET就介绍到这里，下一节开始介绍一个小型组件，用于快速产生分布式环境下唯一ID的id_maker。
