ELK+grok+华为防火墙USG6500会话日志

一、 前言

作为一名网络工程师进程要分析网络设备、防火墙设备日志，网上大部分都是通过logstash进行收集syslog日志，但是没有对国产设备防火墙分析。本次项目采用centos 7.2操作系统，elk7.7版本。关于elk的安装本次不涉及。

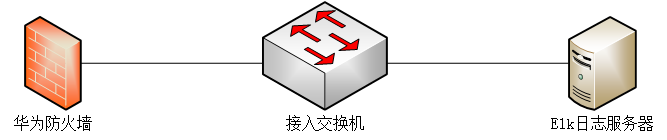

二、处理流程

1、开启防火墙会话功能，格式为syslog模式，其实也可以用netflow模式，elk其实是可以收集netflow日志；
2、elk在logstash配置文件配置grok插件，logstash模式安装了grok；
3、kibana需要将索引重新加载一下，就能关心的防火墙5元组重要信息（源端口、源IP、目的端口、目的ip等）；

三、详细部署

应该华为防火墙涉及型号较多、版本都有所不同，但是原理都是一致的，所以本次说实现过的日志grok正则

1、防火墙日志：

Apr 29 2021 08:30:52 USG-FW01 %%01POLICY/6/POLICYPERMIT(l):vsys=public, protocol=6, source-ip=X.X.X.X, source-port=49187, destination-ip=X.X.X.X, destination-port=445, time=2021/4/29 16:30:52, source-zone=trust, destination-zone=untrust, application-name=,

2、grok正则表达式

(?<time>%{MONTH}\s%{MONTHDAY}\s%{YEAR}\s%{TIME}) %{HOSTNAME:name} %%01POLICY/6/%{WORD:policy}\(l\):vsys=%{WORD:vsys}, protocol=%{INT:protocol}, source-ip=%{IP:source_ip}, source-port=%{INT:source_port}, destination-ip=%{IP:destination_ip}, destination-port=%{INT:destination_port}, time=(?<session_time>%{YEAR}/%{MONTHNUM}/%{MONTHDAY}\s%{TIME}), source-zone=%{WORD:source_zone}, destination-zone=%{WORD:destinatione_zone}, (application-name=|application-name=%{WORD:application_name})

3、配置logstash配置

filter {
  grok {
    match => { "message" => "(?<time>%{MONTH}\s%{MONTHDAY}\s%{YEAR}\s%{TIME}) %{HOSTNAME:name} %%01POLICY/6/%{WORD:policy}\(l\):vsys=%{WORD:vsys}, protocol=%{INT:protocol}, source-ip=%{IP:source_ip}, source-port=%{INT:source_port}, destination-ip=%{IP:destination_ip}, destination-port=%{INT:destination_port}, time=(?<session_time>%{YEAR}/%{MONTHNUM}/%{MONTHDAY}\s%{TIME}), source-zone=%{WORD:source_zone}, destination-zone=%{WORD:destinatione_zone}, (application-name=|application-name=%{WORD:application_name})" }
  }
}

4、通过grok正则进行提取关键字

{
  "vsys": "public",
  "destination_port": "445",
  "source_zone": "trust",
  "session_time": "2021/4/29 16:30:52",
  "source_ip": "1.1.1.1",
  "protocol": "6",
  "destination_ip": "2.2.2.2",
  "destinatione_zone": "untrust",
  "source_port": "49187",
  "name": "USG-FW01",
  "time": "Apr 29 2021 08:30:52",
  "policy": "POLICYPERMIT"
}

注意事项
1）、在grok正则表达式中自定义了120个，其中有多种时间定义，但是不都符合防火墙时间定义，所以需要自定义时间正则表达式，(?%{MONTH}\s%{MONTHDAY}\s%{YEAR}\s%{TIME}) 对应防火墙日志中Apr 29 2021 08:30:52；
2）、防火墙名称使用hostname代替，这个变量已经定义好了直接用就行；
3）、防火墙安全策略有允许和拒绝，所有要用到或语句；

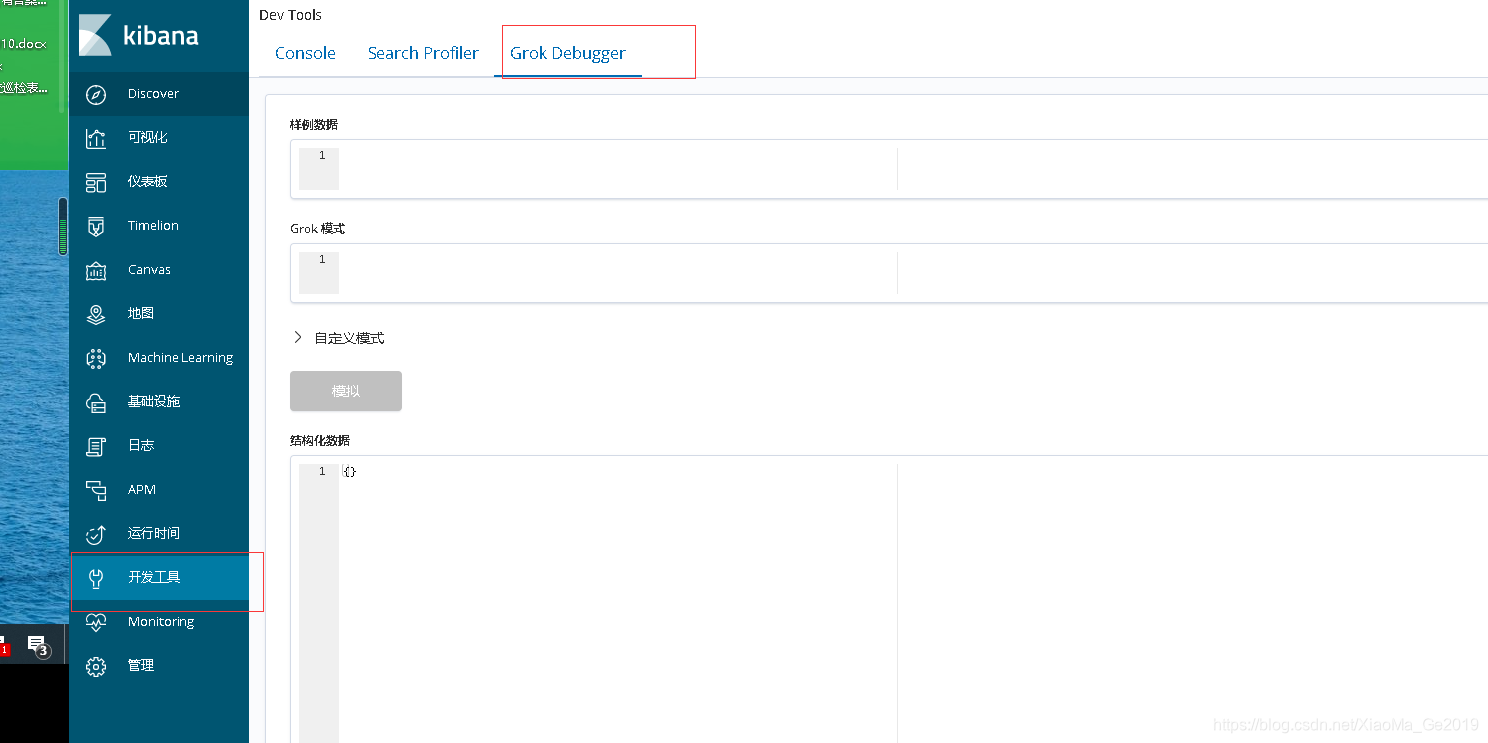

4）、使用grok测试工具进行验证，kibana中自带该功能

kibana进行展示

kabana仪表盘中科院看到我们关注的防火墙五元组信息，源端口、源ip、目的端口、目的IP等信息；可以展示出ip地址排名、源端口排名、目的端口排名，具体操作将在下一期进行分享。
