华大HC32F460 KCTA看门狗的使用

四步走

HC32F460有两个看门狗：SWDT和WDT。

1、SWDT使用的是内部专用RC时钟源，频率为10KHz，精度低，不受外部晶振和PLL的影响，可靠性较高
2、WDT使用的是系统时钟PCLK3，精度高，但如果晶振或PLL故障，看门狗会停止计数。

以下以SWDT看门狗应用举例：

1）SWDT是16位递减计数器，
2）计数值只能选择：256、4096、16384、65536这几种，不能任意设置。
3）时钟分频可选 ：1、16、32、64、128、256、4096。
4）看门狗复位时间(秒)=分频 * 计数值 / 10K

第一步：工程里边添加2个库文件

没有"hc32f460_icg.h"，"hc32f460_icg.c"需添加，配置看门狗需要用到。

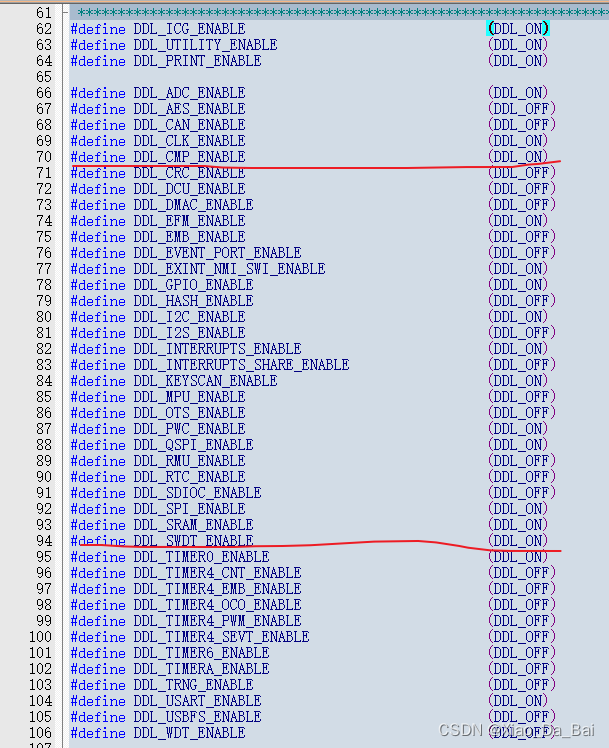

第二步：ddl_config.h文件里边开启项

第三步：打开看门狗、配置看门狗定时时间

/**
 *******************************************************************************
 ** \brief SWDT hardware start configuration
 ******************************************************************************/
/*!< Enable or disable SWDT hardware start */
#define ICG0_SWDT_HARDWARE_START                (ICG_FUNCTION_ON)

/*!< SWDT register config */
#define ICG0_SWDT_AUTS                   (SWDT_AUTO_START_AFTER_RESET) //65536*1/10 000=6.5536s
#define ICG0_SWDT_ITS                   (SWDT_RESET_REQUEST)         /* 触发复位*/
#define ICG0_SWDT_PERI                   (SWDT_COUNT_UNDERFLOW_CYCLE_65536) /* 时钟周期数 */
#define ICG0_SWDT_CKS                   (SWDT_COUNT_SWDTCLK_DIV1)       /* 时钟分频 */
#define ICG0_SWDT_WDPT                   (SWDT_0To100PCT)   /* 刷新允许区域 0-100%*/
#define ICG0_SWDT_SLTPOFF               (WDT_SPECIAL_MODE_COUNT_CONTINUE) /*休眠状态下仍然计数 */

/*!< SWDT register config value */
#if ICG0_SWDT_HARDWARE_START == ICG_FUNCTION_ON
#define ICG0_SWDT_REG_CONFIG                    (ICG0_SWDT_AUTS | ICG0_SWDT_ITS | ICG0_SWDT_PERI | \
                                                 ICG0_SWDT_CKS | ICG0_SWDT_WDPT | ICG0_SWDT_SLTPOFF)
#else
#define ICG0_SWDT_REG_CONFIG                    ((uint16_t)0xFFFF)
#endif

/**

以上代码配置的T=65536*1/10 000=6.5536s

第四步：调用定时刷新看门狗的函数

SWDT_RefreshCounter();
