量产HLW8032串口通讯芯片的三相电参数采集系统项目资料，具备TFT液晶显示和485接口，支持在线标定和继电器控制，量产HLW8032串口通讯芯片的三相电参数采集系统项目资料及实测结果分享

量产HLW8032串口通讯芯片的三相电参数采集系统项目资料 1主芯片采用STM32F407
2嵌入式软件使用UCOS2操作系统
3通过3个独立串口实时采集三路三相电参数数据（通过HLW8032）
4具备TFT液晶显示接口，实时显示三相电参数数据
5为了采集电参数更加精确，系统具备红外解码芯片（HS0038），可在线标定电压、电流、以及有功功率
6具备485接口（附件含通讯协议）
7具备一路125VAC/12A继电器，可控制（通过协议）外设开关
8电源输入直流12-40V，所有接口均具备抗4000V浪涌冲击和3000V脉冲群干扰（具备电磁兼容电路）
9系统具备2路485 2路232通讯接口
实测此电路板最高可挂接0---1000A电流互感器。
实物有限还有一个，另外算钱

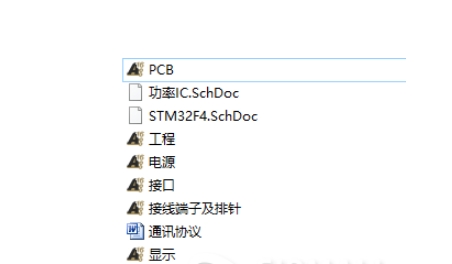

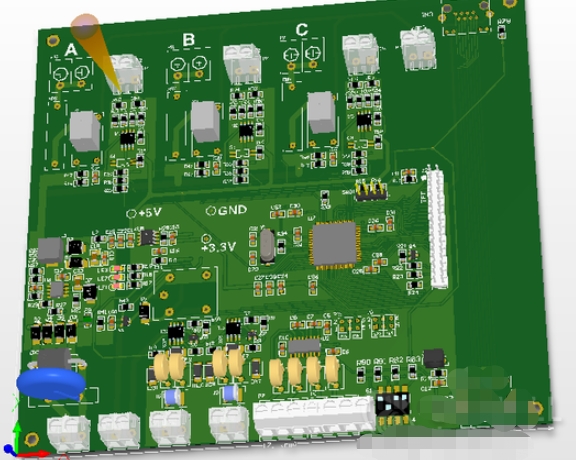

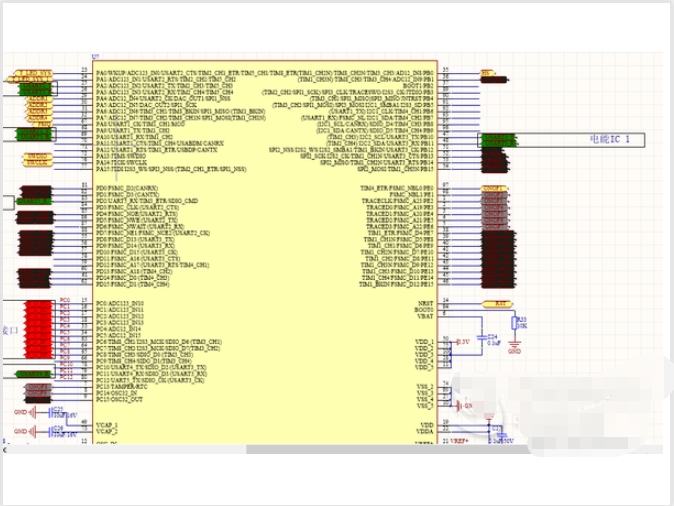

包含：原理图和PCB，通讯协议，代码

ID:98143609959415756

更多新品关注TB晴咔电子

量产HLW8032串口通讯芯片的三相电参数采集系统项目资料

摘要：本文介绍了一种基于HLW8032串口通讯芯片的三相电参数采集系统。该系统采用主芯片STM32F407和UCOS2操作系统，通过三个独立串口实时采集三路三相电参数数据。系统还具备TFT液晶显示接口，可实时显示三相电参数数据。为了提高电参数采集的精确度，系统还配备红外解码芯片HS0038，可在线标定电压、电流和有功功率。此外，系统还具备485接口、125VAC 12A继电器和多种通讯接口等功能。实验结果表明，该电路板最高可挂接0-1000A电流互感器。

关键词：HLW8032、串口通讯芯片、三相电参数采集、STM32F407、UCOS2、红外解码芯片、TFT液晶显示、485接口、继电器、电流互感器

1. 引言
   随着电力系统的不断发展，对电能的监测和管理需求越来越高。针对三相电参数的采集和监测，在本文中我们设计了一种基于HLW8032串口通讯芯片的三相电参数采集系统。该系统具备高精度的采集能力和丰富的功能，可以实时采集和显示三相电参数，满足用户对电能的监测需求。

2. 系统设计
   2.1 主芯片选型
   本系统选择了STM32F407作为主芯片，该芯片具备丰富的外设和强大的计算能力，适用于嵌入式系统设计。为了实现实时采集和处理三相电参数数据，我们采用了UCOS2操作系统，提高了系统的稳定性和可靠性。

2.2 串口通讯芯片
为了实现与HLW8032芯片的通讯，我们选择了一款能够满足需求的串口通讯芯片。HLW8032是一款专用于三相电能参数测量和通讯的芯片，具备高精度和稳定性，能够满足我们对电参数采集的要求。

2.3 三相电参数采集
通过三个独立串口，我们实时采集三路三相电参数数据。HLW8032芯片具备高精度的电参数测量功能，能够准确采集电压、电流和有功功率等关键参数。

2.4 TFT液晶显示
为了实时显示三相电参数数据，我们在系统中加入了TFT液晶显示接口。通过该接口，用户可以清晰地观察到电参数的变化，并及时进行监测和调整。

2.5 红外解码芯片
为了提高电参数采集的精确度，我们在系统中引入了红外解码芯片HS0038。该芯片能够在线标定电压、电流和有功功率，提高了采集数据的准确性。

2.6 通讯接口
该系统具备485接口和多个232通讯接口，方便与外设进行数据通讯和控制。用户可以通过协议与外设进行交互，实现对外设开关的控制和数据的传输。

2.7 继电器
为了控制外设开关，我们在系统中加入了一路125VAC 12A继电器。用户可以通过协议对继电器进行控制，实现对外设的开关控制。

2.8 电源输入和电磁兼容
系统的电源输入范围为直流12-40V，同时，所有接口均具备抗4000V浪涌冲击和3000V脉冲群干扰的电磁兼容电路，保证了系统在复杂的电磁环境下的稳定性和可靠性。

3. 实验结果
   通过实验测试，我们验证了该电路板最高可挂接0-1000A电流互感器，满足了不同场景下对电流采集的需求。实测结果表明，系统能够准确采集三相电参数数据，并且具备稳定和可靠的通讯功能。

4. 总结
   本文介绍了一种基于HLW8032串口通讯芯片的三相电参数采集系统。通过设计合理的系统结构和功能模块，我们实现了对三相电参数的实时采集和显示。该系统具备高精度的数据采集能力和丰富的功能，能够满足用户对电能的监测需求。在实验测试中，系统表现出稳定和可靠的性能，通过合理的设计和优化，该系统可以进一步用于实际电力监测和管理应用中。

参考文献：
无
