小米磁吸充电宝WPB0507拆解

小米磁吸充电宝WPB0507开箱拆解

1、包装

国际惯例,包装外观如下

产品关键信息如下:

输入参数:USB-C(IN)     5V3A          9V2.22A

有线输出:USB-C(OUT)      5V2.4A       9V2A MAX

无线输出:7.5W MAX

有线无线同时输出:10W MAX

额定能量:18.5Wh              3.7V         5000mAh

额定容量:2800mAh(5V2.4A)

2、拆解开盖

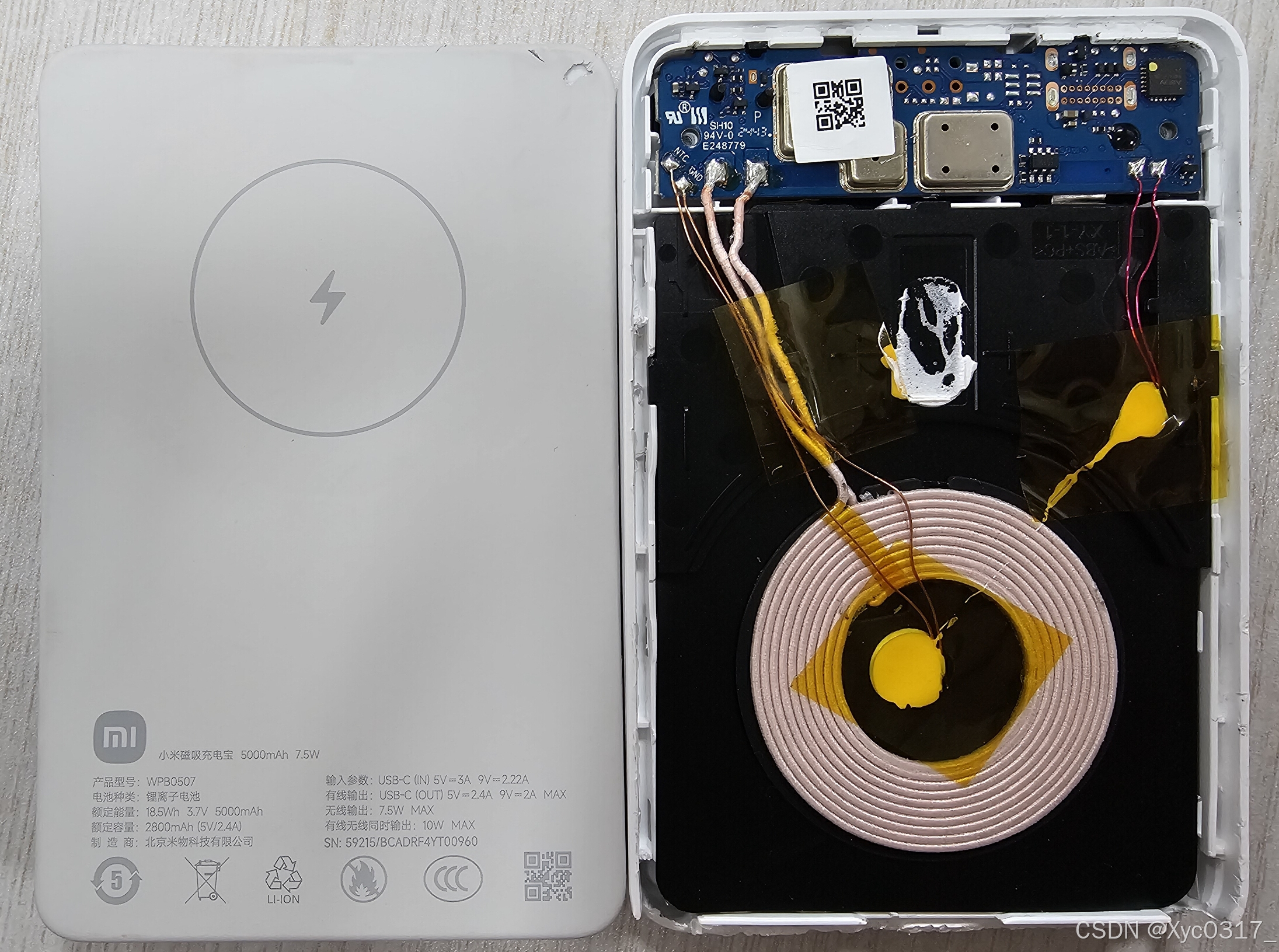

开盖展示

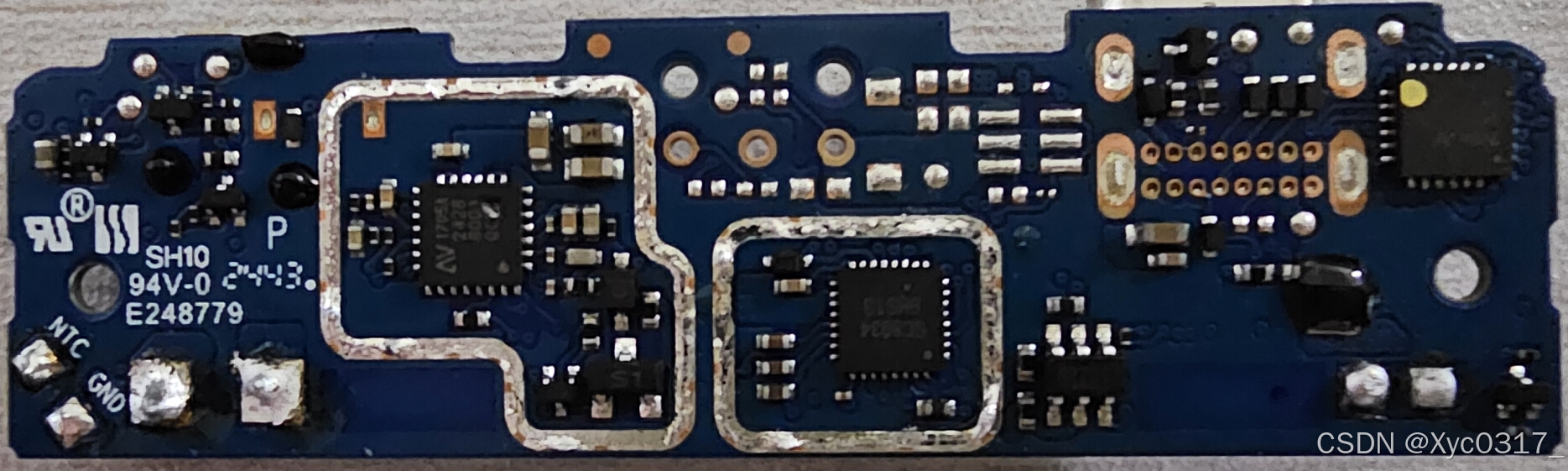

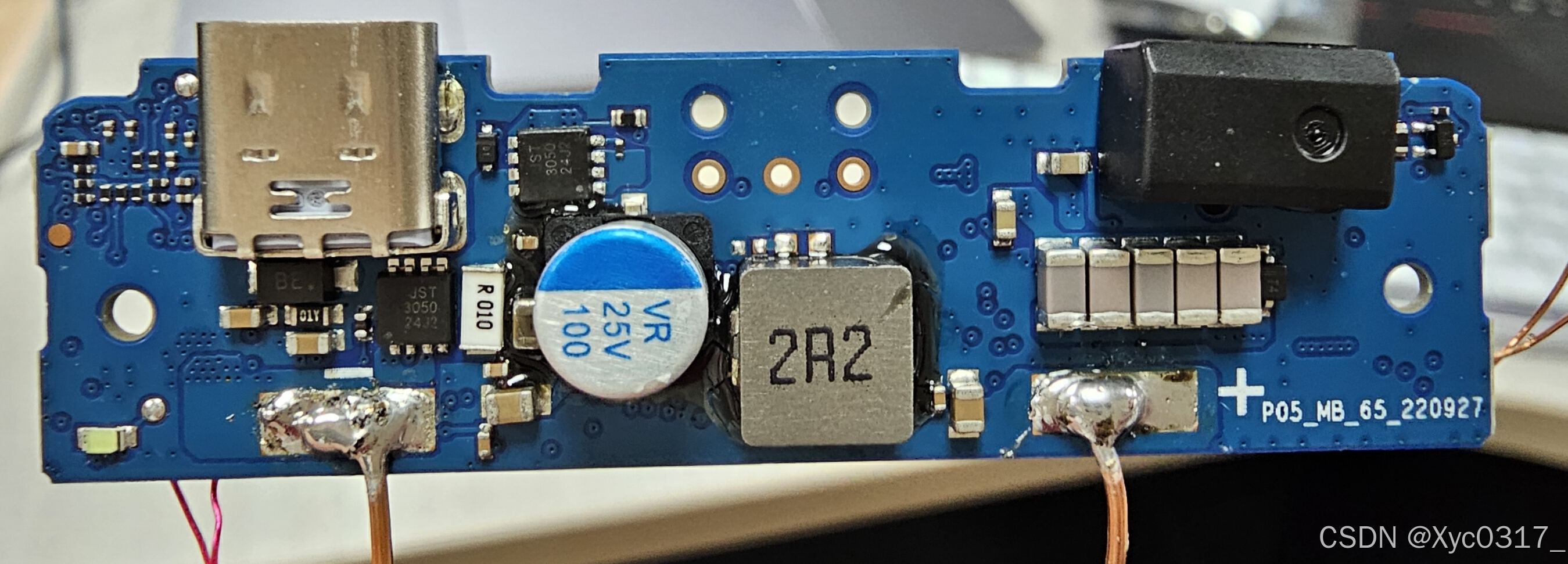

主板放大如下

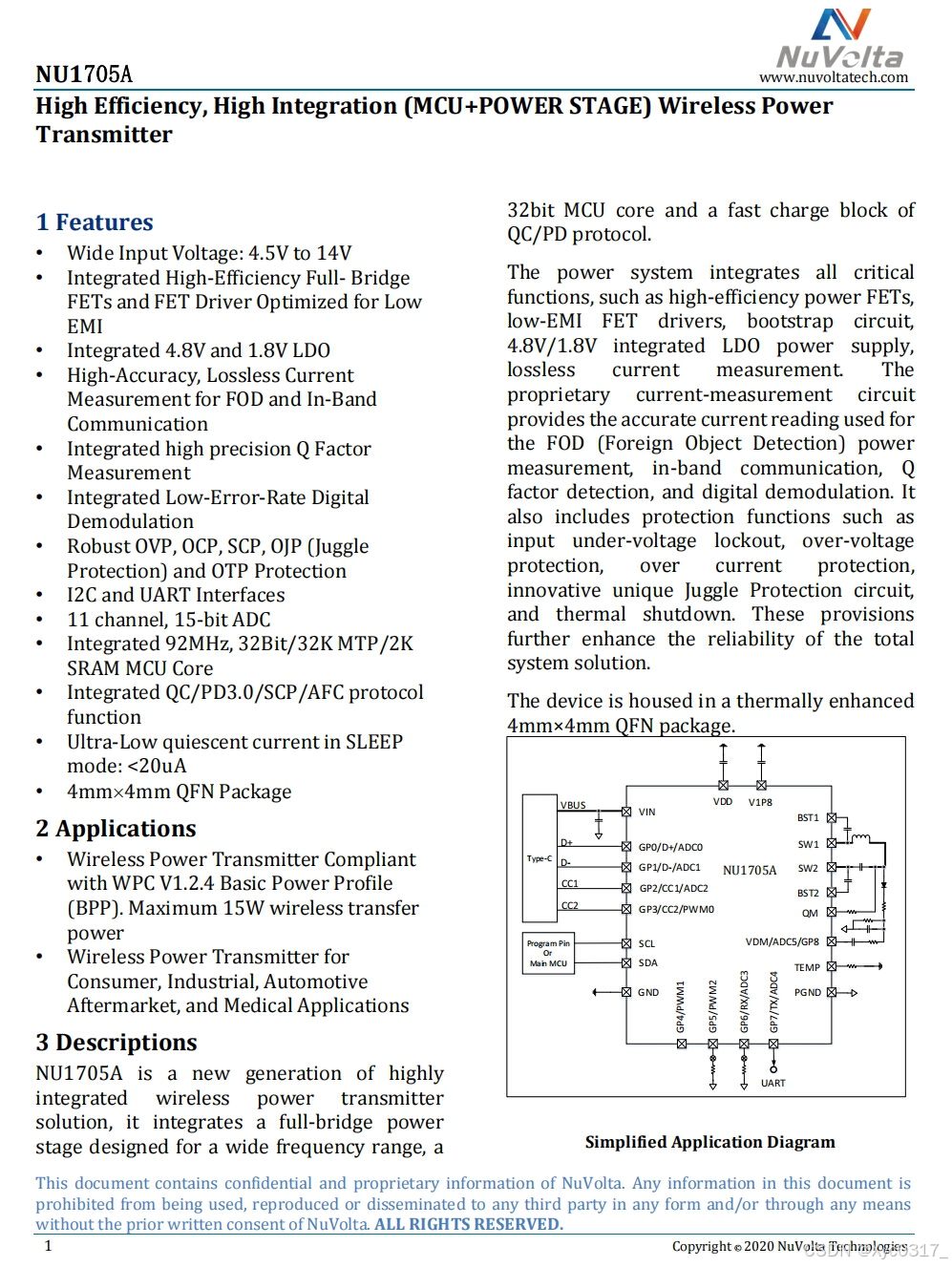

无线充电芯片来自伏达半导体,型号NU1705,是一颗高集成度无线充电发射芯片,芯片内部集成32位 MCU内核和全桥功率级,低EMI驱动器,自举供电电路,内部集成LDO,高精度无损耗电流测量。内置的电流检测用于FOD异物检测,带内通信等功能,芯片集成过压保护,过流保护以及过热关断等保护功能。

USB-C口协议芯片采用ABOV现代单片机A94B458LUN,支持端口输出控制,协议功能等功能。

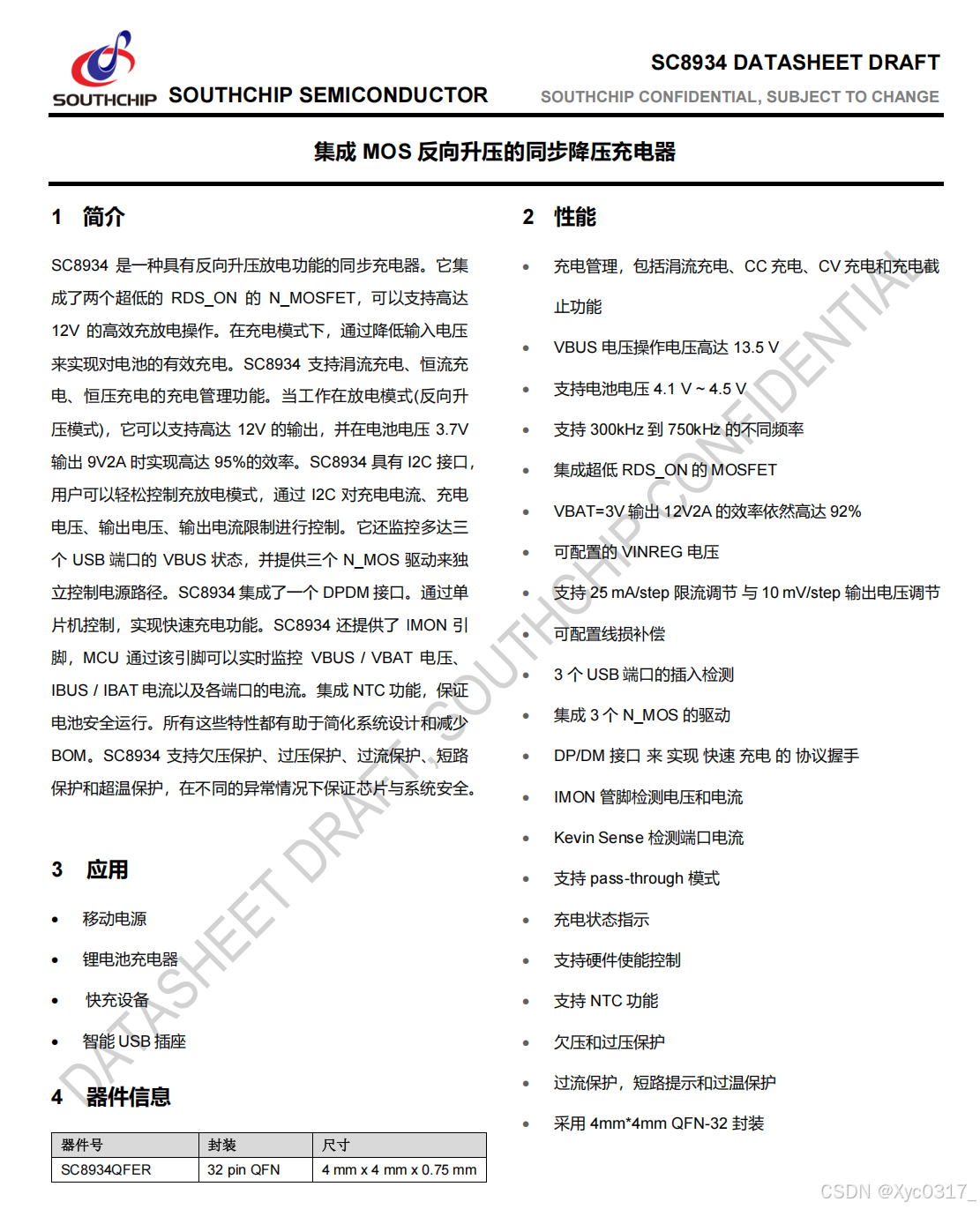

电源芯片来自南芯科技,型号SC8934,是一颗内置MOS管的同步充电器,并支持反向升压。芯片可通过I2C接口控制,支持12V输入,降压为电池充电,电池升压输出,支持NTC温度检测。

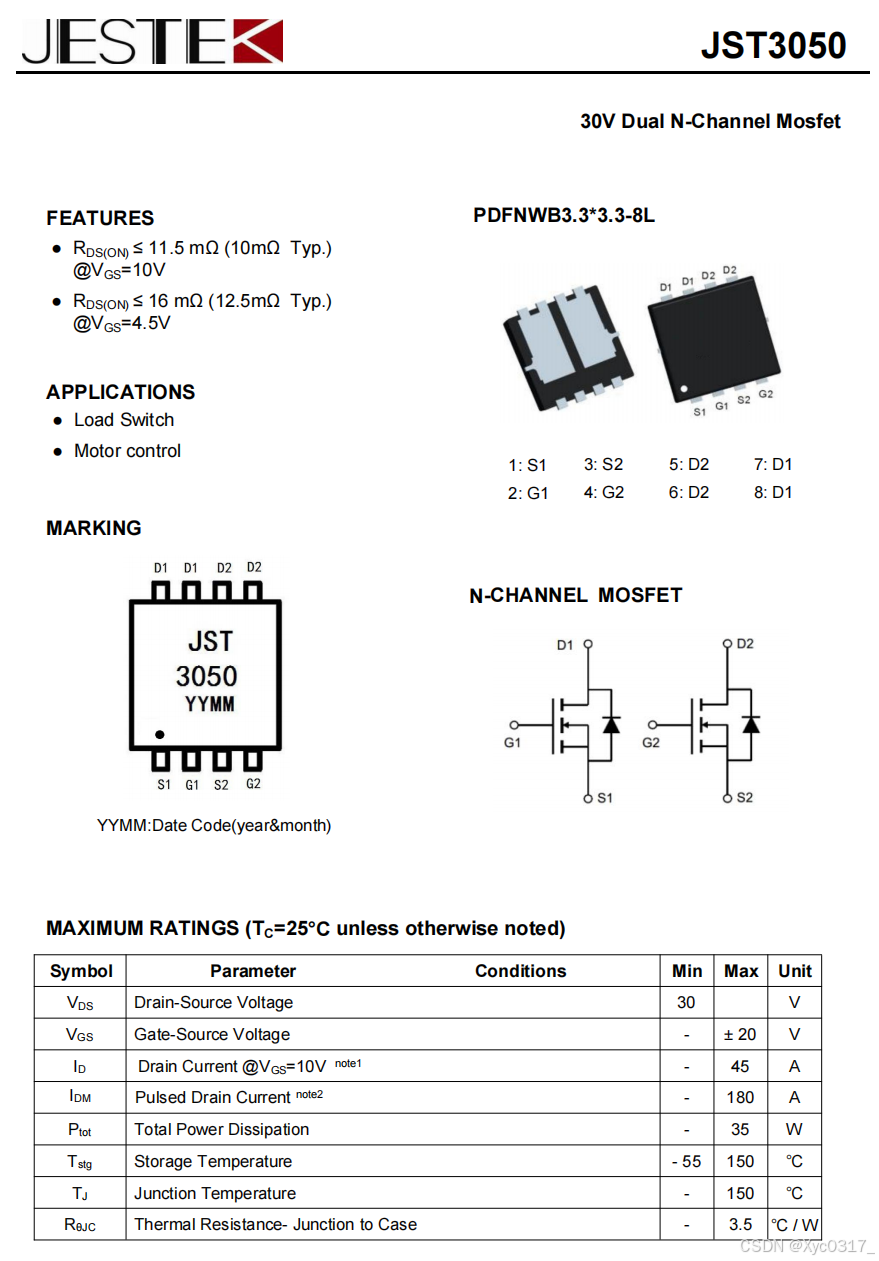

双dual mos作为隔离保护boost IC使用,具体型号为JST3050(江智)

3、硬件框架及工作过程

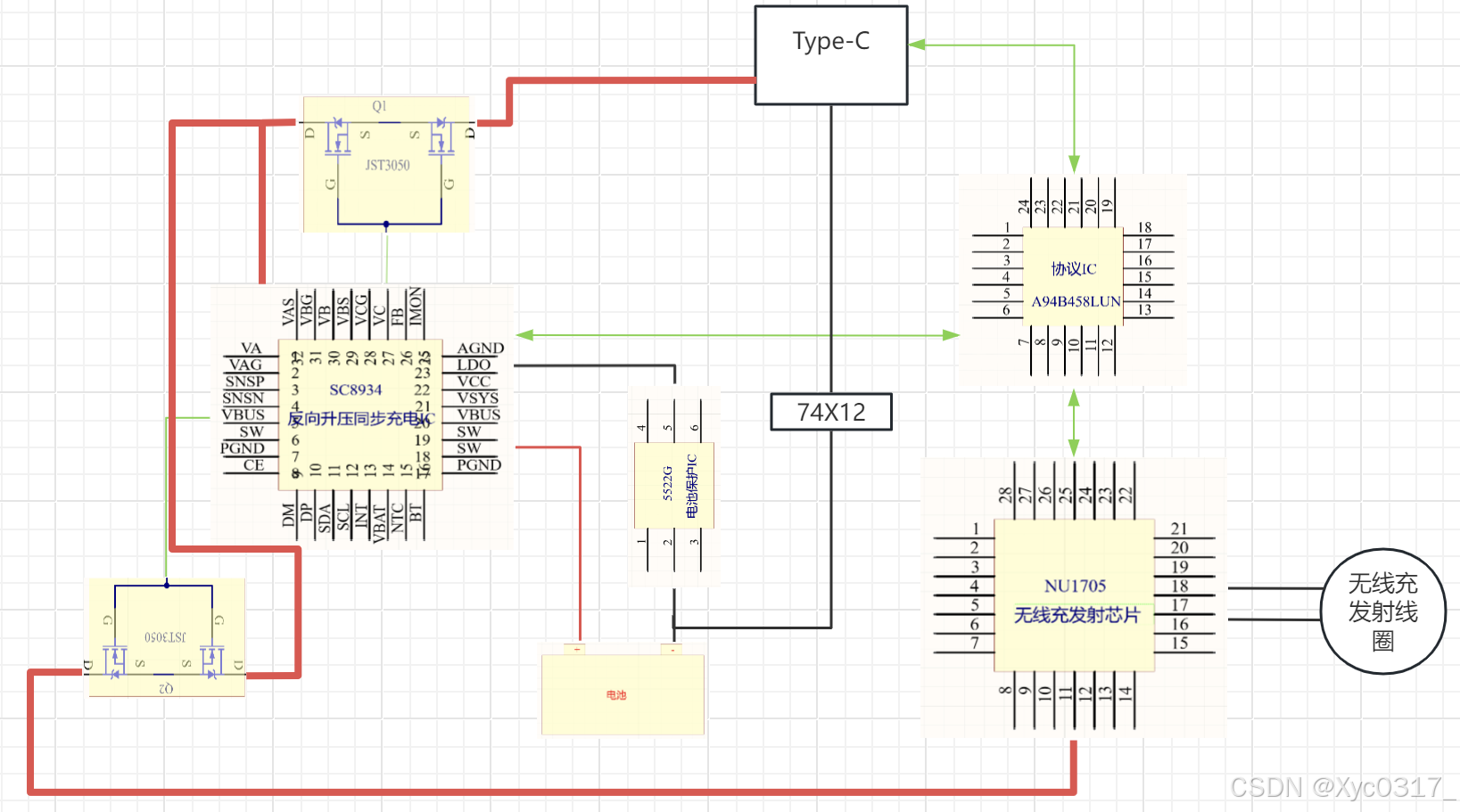

经测量主板硬件框架大致如下:

 充电宝充电时:

由Type-C输入,经boost IC开启Q1,Q2,此时回路1:Type-C→Q1→升压IC,经过内置LDO为电池充电,回路2:Q1→Q2→无线发射芯片,当接收端负载变化,发射端检测到即可进行无线充电

充电宝放点时:

电池输出,经升压IC开启Q1,Q2,回路1:电池→升压IC→Q1→Type-C完成放电,回路2:电池→升压IC→Q2→无线充IC,当接收端负载变化,发射端检测到即可进行无线充电

部分规格书完整版见云盘

通过网盘分享的文件:MI WPB0507规格书
链接: https://pan.baidu.com/s/1W_iExuvQkH_2T0dWsMQscg?pwd=9999 提取码: 9999
