一、信号与传输介质
1.1、信号概述
信息:人对现实世界事物存在方式或运动状态的某种认识
数据:用于描述事物的某些属性的具体量值
信号:信息传递的媒介
1.2、信号的分类

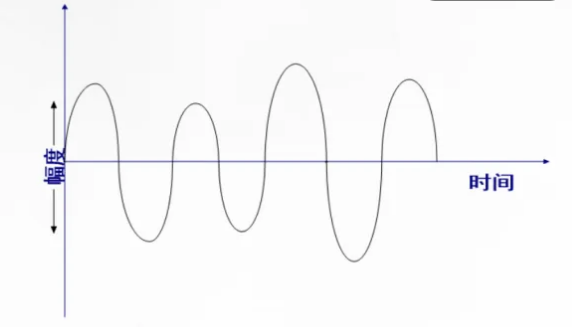

模拟信号
模拟信号是信号参数(幅度、频率等)大小连续变化的电磁波,可以以不同的频率在媒体上传输,是一个连续变化的物理量。

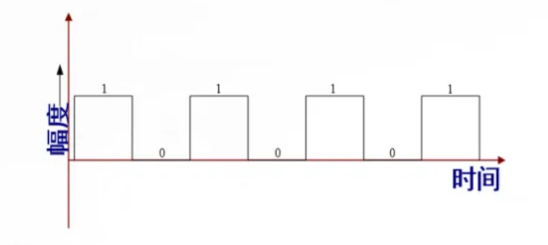

数字信号
数字信号是不连续的物理量,信号参数也不连续变化。数字信号使用几个不连续的物理状态来代表数字。现在最常见的数字信号是振幅取值一般只有两种(0和 1)波形的信号,称为二进制信号。脉冲的出现表示1,不出现表示0。
1.2.1、模拟信号和数字信号的区别
1.模拟信号:信号连绵不断,幅度大小不固定。
2.数字信号:信号是离散的,幅度大小固定不变。
1.2.2、信号在传输过程中的情况
信号在传输过程中产生的失真的两种情况噪声和衰减 ,通俗的说噪声就是干扰等原因,衰减就是在传播过程中存在衰减这两种情况对模拟信号的影响比较大,凸显了数字信号的优势它抗干扰能力强,传输距离远并能保证质量。
二、传输介质的连接与布线
2.1、双绞线
总共8根双绞线,两两绞合在一起
常用的有5类,超5类和6类
2.1.1双绞线分类
非屏蔽双绞线
用于电磁干扰相对较弱的环境
屏蔽双绞线
铜线外包裹一层金属网膜
用于电磁环境非常复杂的工业环境中
2.1.2双绞线标准与分类
eia/tia-568 | cat 5 | cat 5e | cat 6 | cat 7 |
---|---|---|---|---|
商用建筑物电信布线标准 | 主要用于100base-T和10base-T网络 | 衰减更小,串扰更少,性能优于5类线 | 传输速率可达1Gbps | 传输频率可达10Gbps |

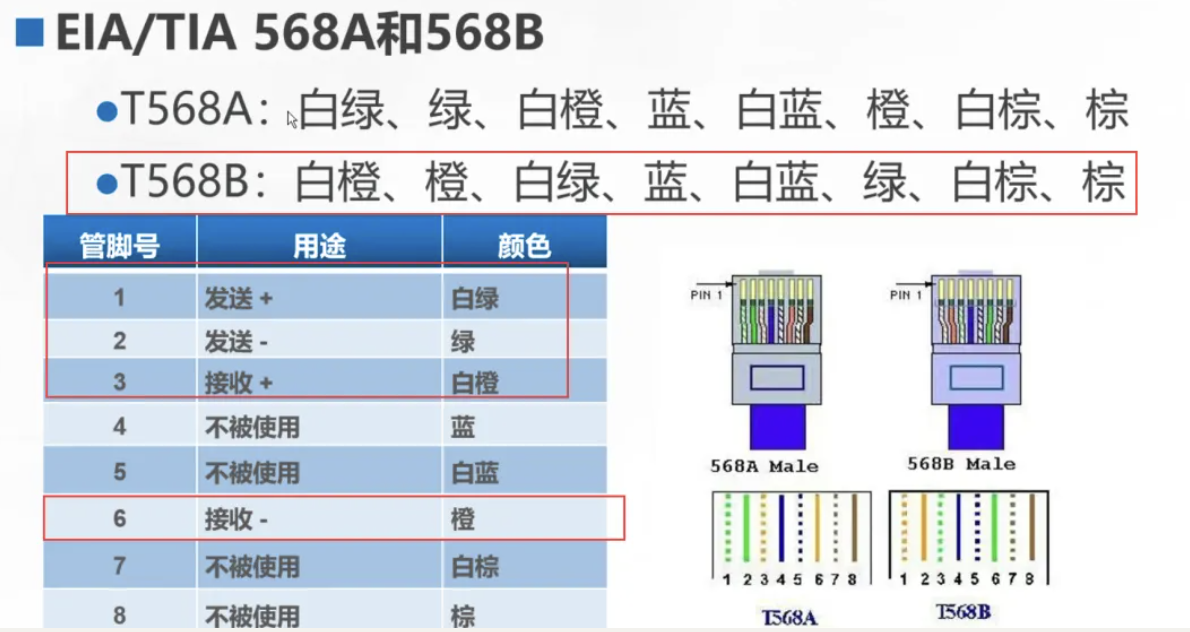

2.1.3双绞线的规范
2.2、制作双绞线跳线
- 剥除双绞线的外皮;2. 根据线序调整每条线;3. 剪切线头至合适的长度;4. 将双绞线插入RJ-45接头;5. 使用压线钳压实接头。

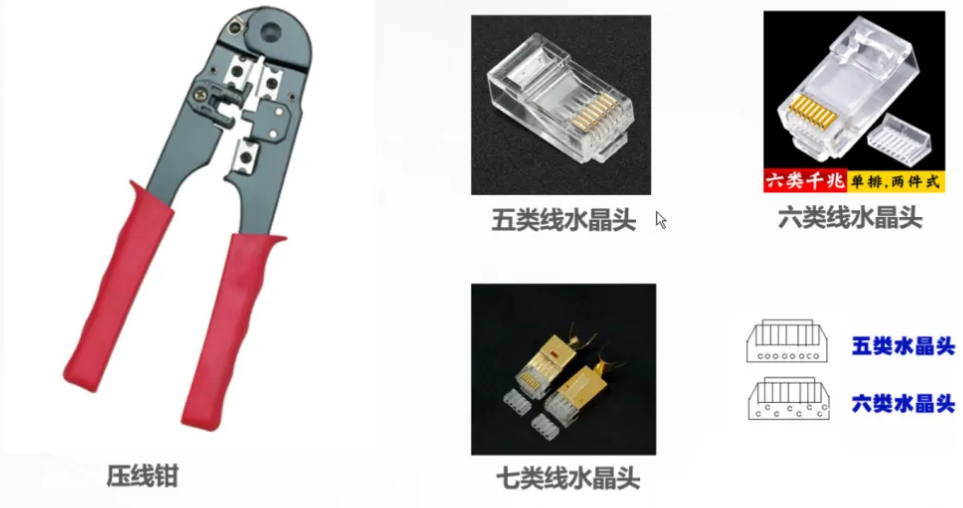

2.2.1、工具和水晶头

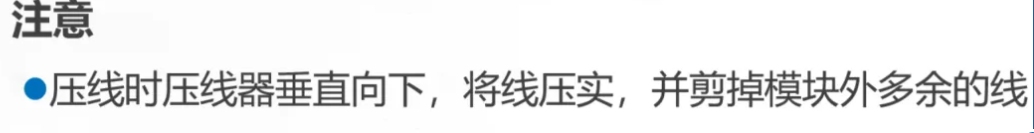

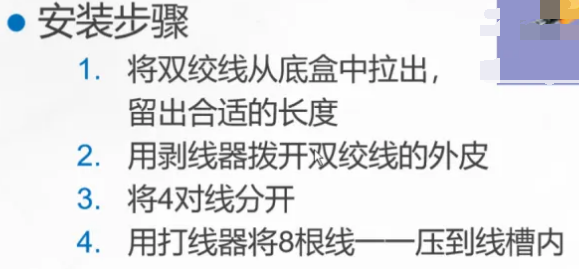

2.2.2、信息插座的安装

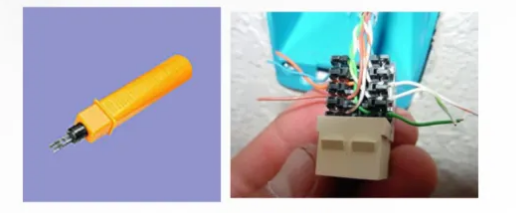

工具
测试工具

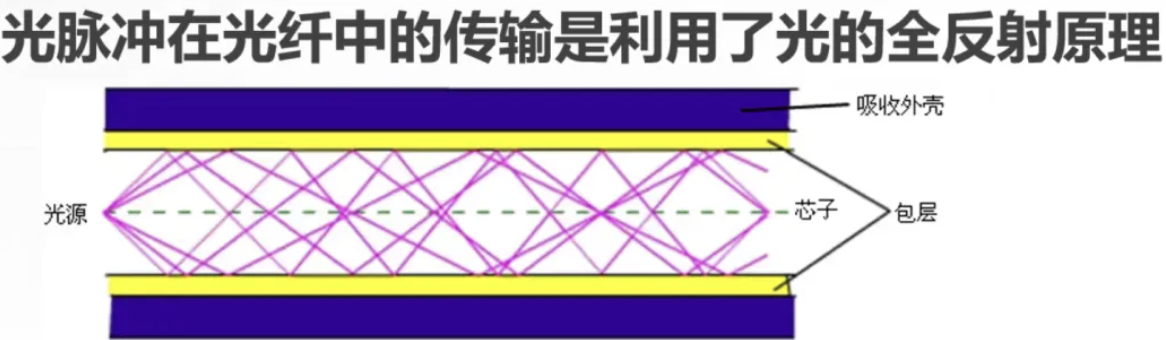

2.3、光纤
2.3.1、光纤特点
传输带宽高
传输距离远
抗干扰能力强
2.3.2、光纤的分类

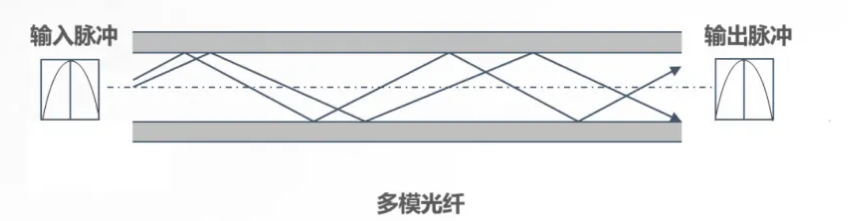

光纤分为单模光纤和多模光纤

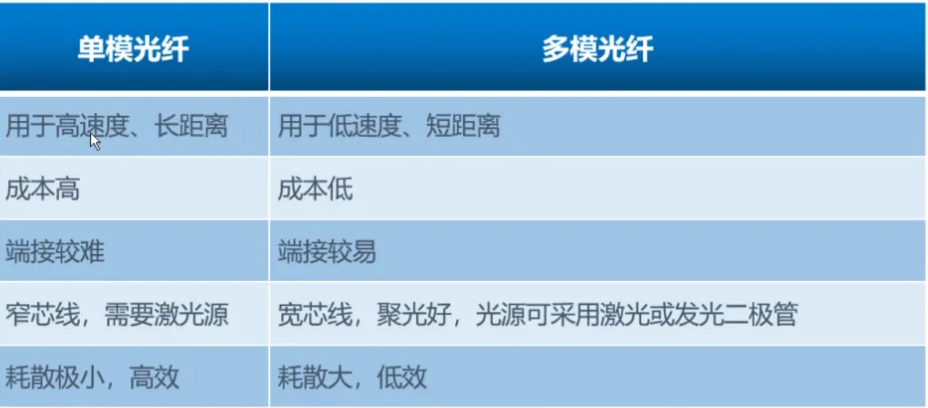

2.3.3、光纤的差异

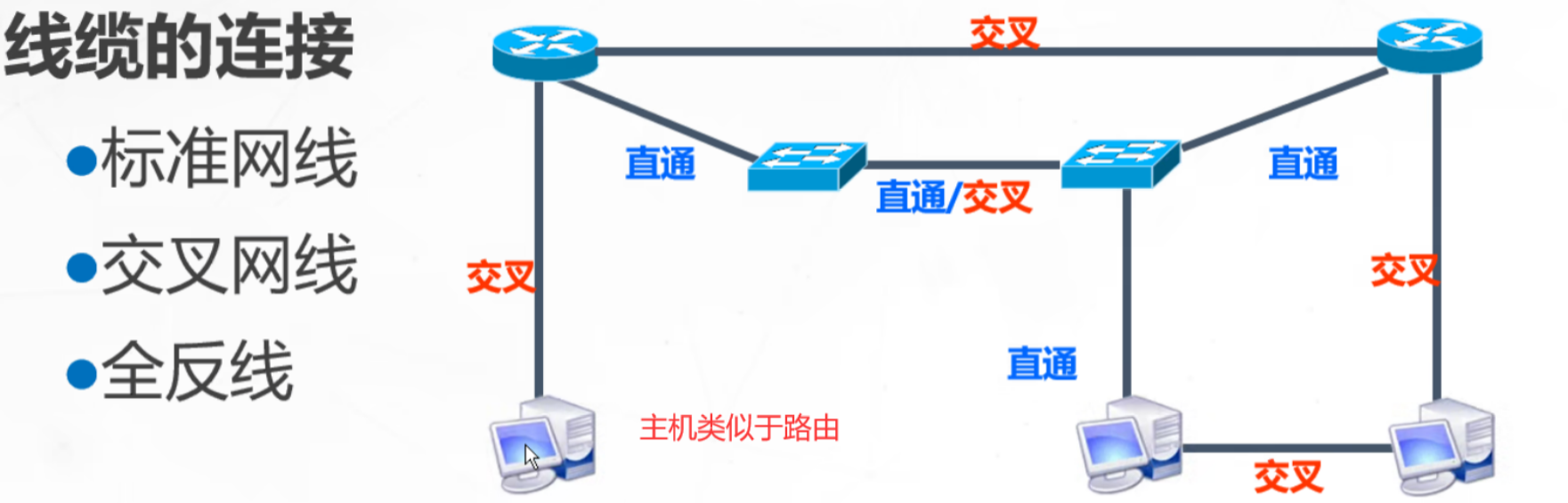

2.3.4、光缆的连接
同类交叉,不同设备直通

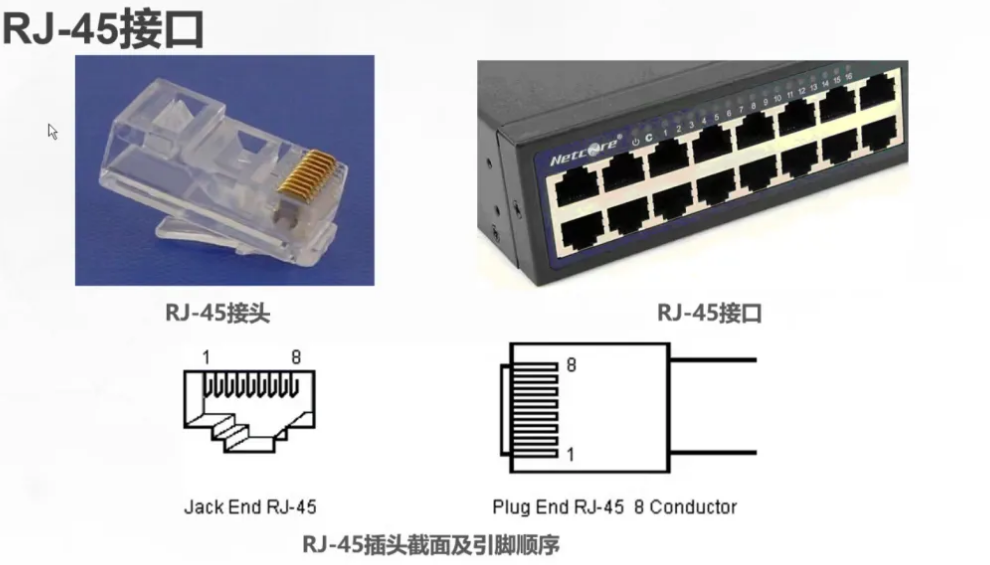

2.3.4.1、以太网接口
2.3.4.2、光纤接口
光纤连接器类型 | 描述 |
---|---|
FC | 圆形带螺纹光纤接头 |
ST | 卡接式圆形光纤接头 |

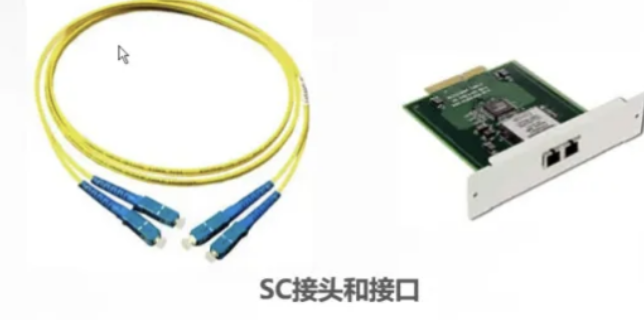

SC | 方型光纤接头 |
LC | 窄体方形光纤接头 |
MT-RJ | 收发一体的方型光纤接头 |

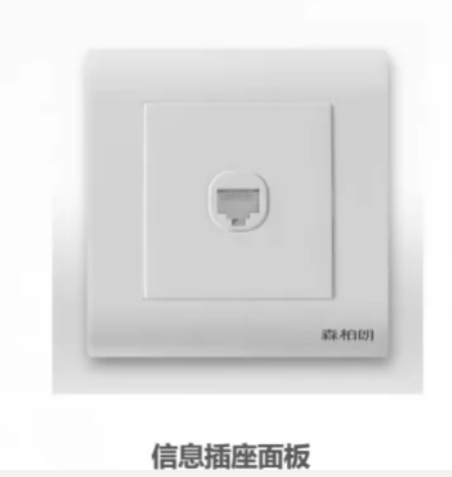

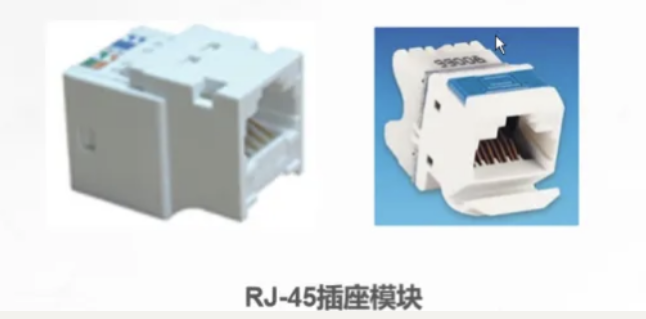

2.3.4.3、信息插座
三、数制转换

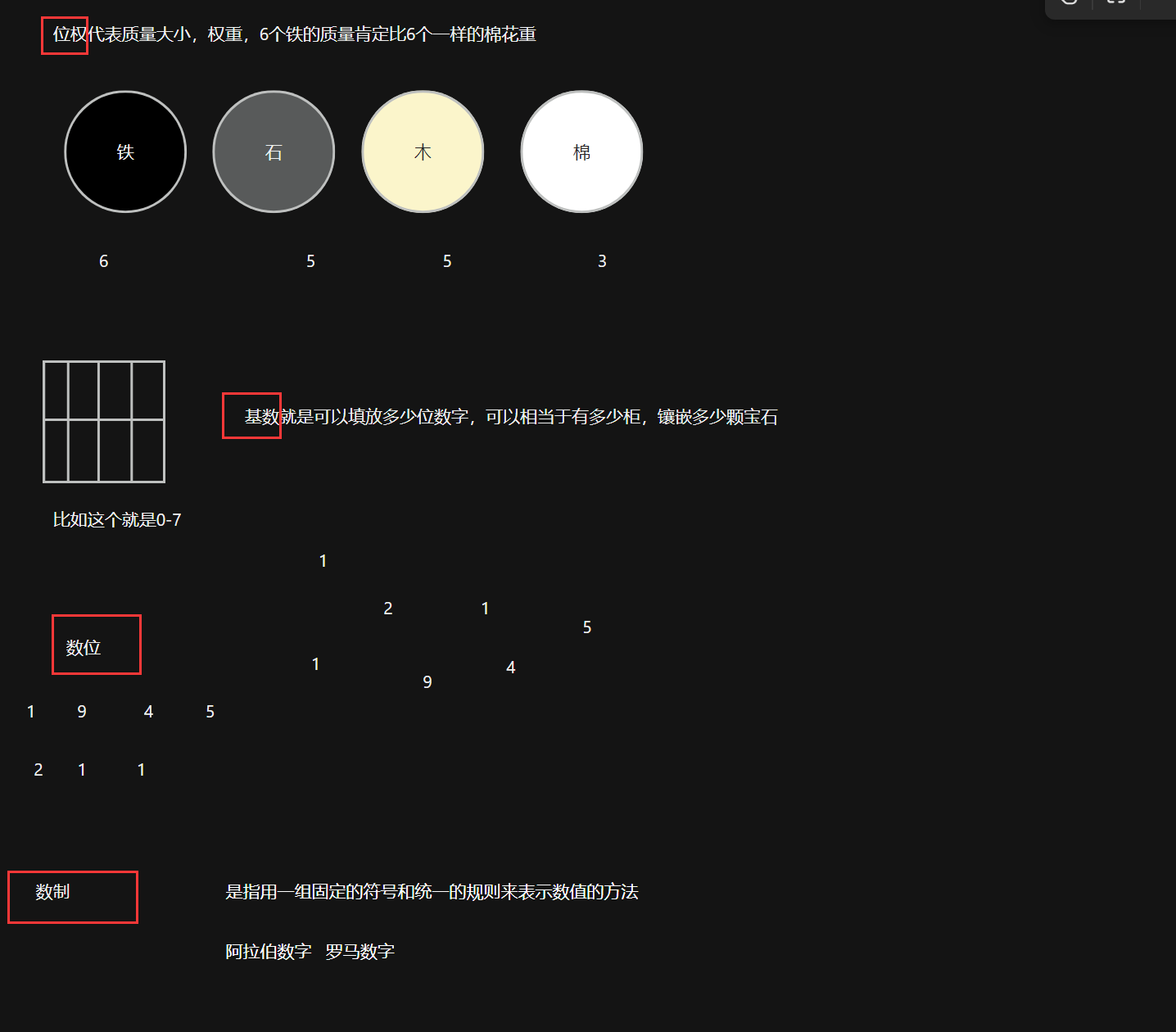

3.1、名称含义

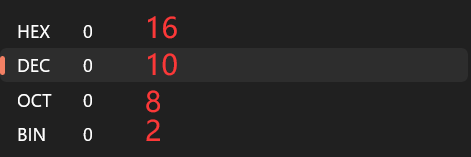

3.2、进制的表示
十六进制
十进制
二进制
3.3、进制的转换算法
3.3.1、十进制转二进制

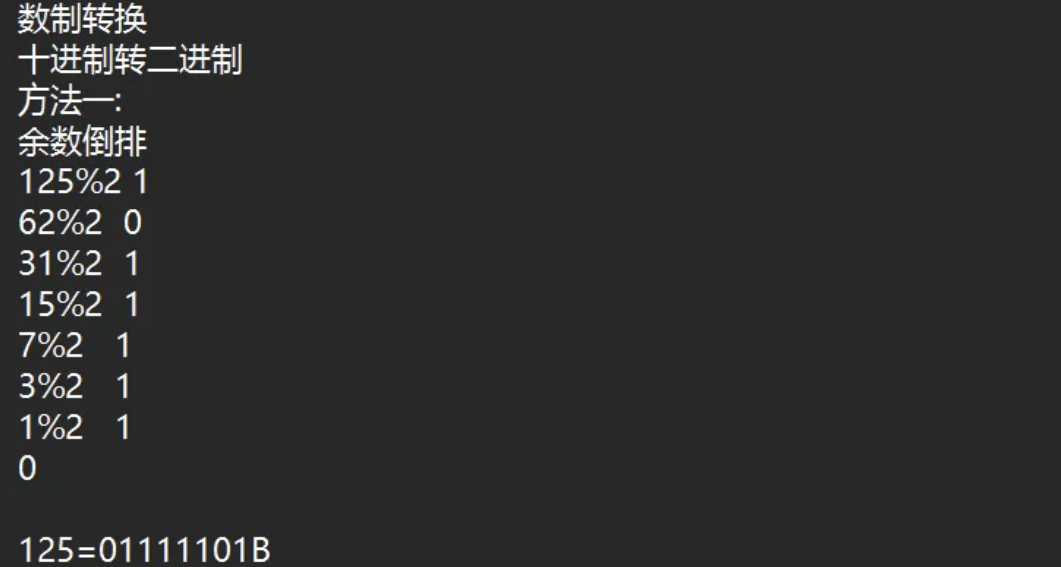

3.3.1.1、余数倒除十转二

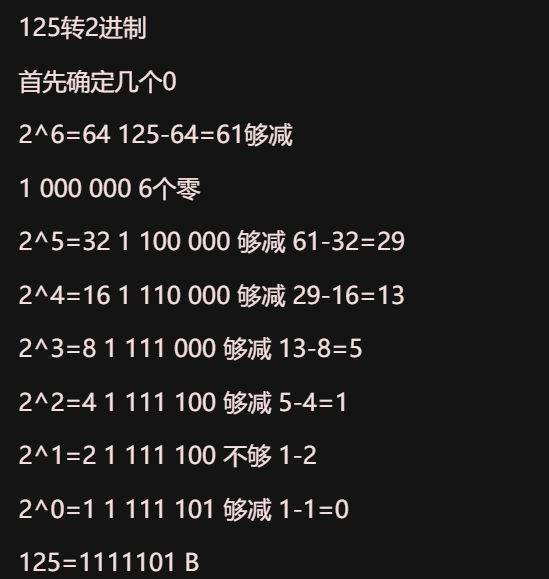

3.3.1.2、减法十转二
3.3.2、十进制转其他进制
先转化为二进制=>
如果是八进制 三位一组
565 9个0 2^9= 512
001 000 110 101
1 0 6 5
1065O
如果是十六进制 四位一组
243 2^7 七个零
1 111 0011
F 3
F3H
3.3.3、多进制转十进制
位权数相加
位权数=数大小(小位权)*基数^数位
八进制数转十进制(1010)8=1×83+0×82+1×81+0×80=(520)10
四、子网划分
4.1、IP地址
IP地址有IPv4和IPv6两种
4.1.1、IPv4
IPv4由32位二进制数组成,分成四组,每组八位。
例如:11000000.10101000.00000000.00000010
为了便于配置通常表示成点分十进制形式
例如:192.168.0.2 255.255.255.0
IPv4地址由两部分组成:网络部分(NETWORK) 和主机部分(HOST)
2019年11月26日,全球近43亿个IPv4地址已正式耗尽。
4.1.2、IPv6
IPv6由128位组成,一般用冒号分隔,十六进制表示
目前来说不常用
4.1.3、有类分法
IP地址分为A、B、C、D、E五类
A类地址范围 | B类地址范围A | C类地址范围 | D类地址范围 | E类地址范围 |
---|---|---|---|---|
1.0.0.1~126.255.255.254 | 128.0.0.1~~191.255.255.254 | 192.0.0.1~~223.255.255.254 | 224.0.0.1~239.255.255.254 | 240.0.0.1~255.255.255.254 |
科学研究的保留地址 | ||||
4.1.4、无类分法
CIDR表示法:CIDR(无类别域间路由)是一种用于表示IP地址和子网掩码的方法。在CIDR表示法中,IP地址后面跟着一个斜杠(/)和一个数字,这个数字表示了IP地址中网络部分的位数。例如,10.0.0.0/8
表示前8位是网络部分,剩下的24位是主机部分。
8代表子网掩码,255.0.0.0
也可以写成在二进制中为8个1后跟24个0。
4.1.5、私网地址和公网地址
公网地址(也称为公共地址或全球唯一地址)是在互联网上唯一标识一个设备或网络的IP地址。这些地址是全球可路由的,意味着数据包可以从任何位置通过互联网路由到这些地址,并且可以从这些地址路由到互联网上的任何地方。
私有网络地址〈(以下简称私网地址)是指内部网络或主机的IP地址,IANA(互联网数字分配机构)规定将下列的IP地址保留用作私网地址,不在Internet上被分配,可在一个单位或公司内部使用,或者说在本地网络内部使用,并且不直接路由到互联网。RFC1918中规定私有地址如下:
类别 | 私有地址范围 | CIDR表示法 |
---|---|---|
A类 | 10.0.0.0~10.255.255.255 | 10.0.0.0/8 |
B类 | 172.16.0.0~172.31.255.255 | 172.16.0.0/12 |
C类 | 192.168.0.0~192.168.255.255 | 192.168.0.0/16 |

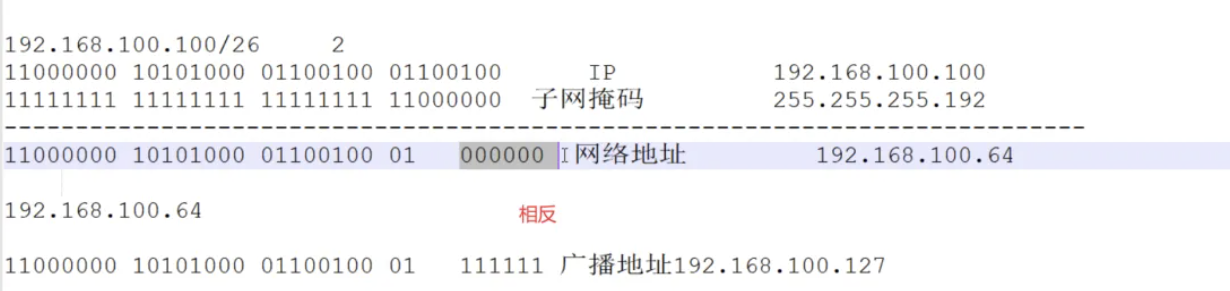

4.2、示例1
192.168.100.100/26 的IP地址 ,
子网掩码,是几就有多少1,后面全是0
网络地址,IP和子网掩码相乘
广播地址,32-26=6 网络地址中最后6位为相反

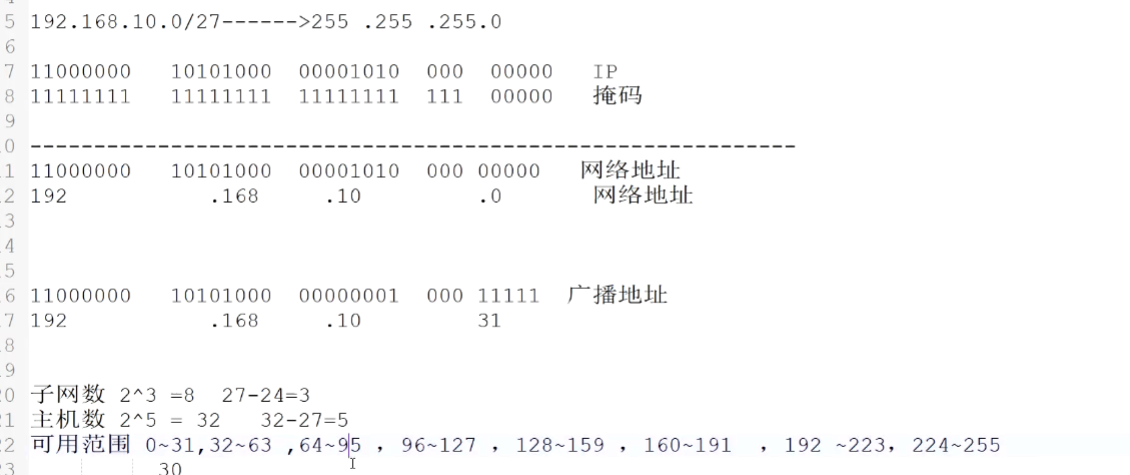

4.3、示例2
可以范围就是子网到广播

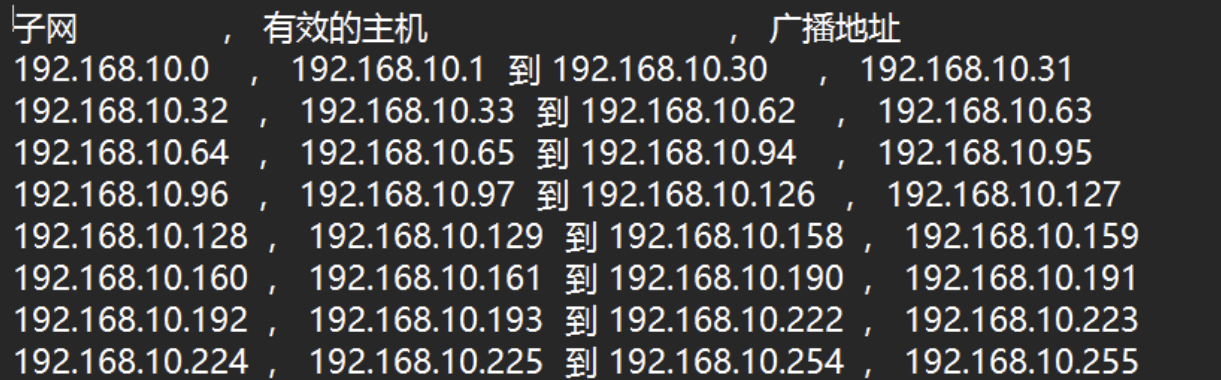

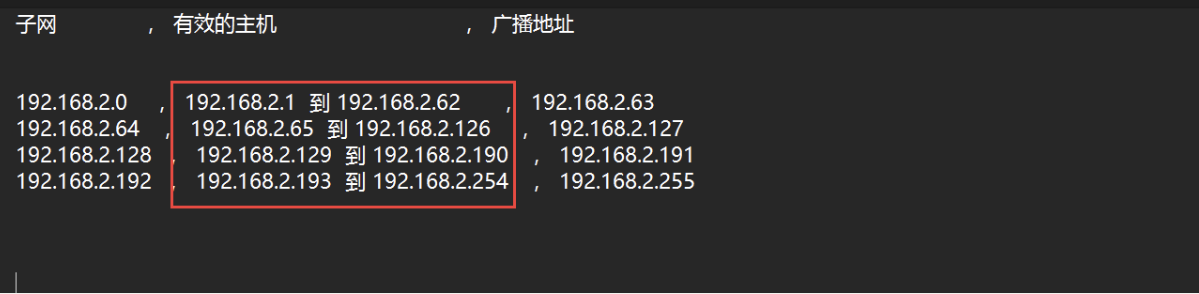

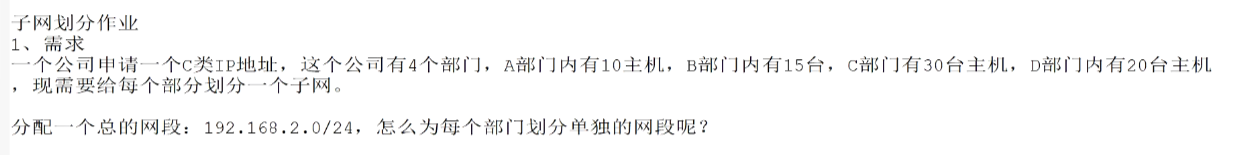

4.4、示例3
4个部门,子网肯定要大于等于4 主机应该大于30台

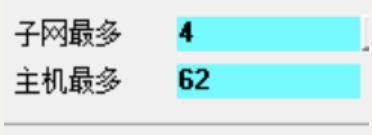

24应该划分到26
借2位 子网数=2^借位 主机数=2^32-划分数

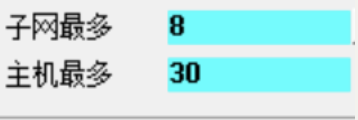

如果分27
好像刚刚
行,但是掐头去尾,主机只有29了,不满足
