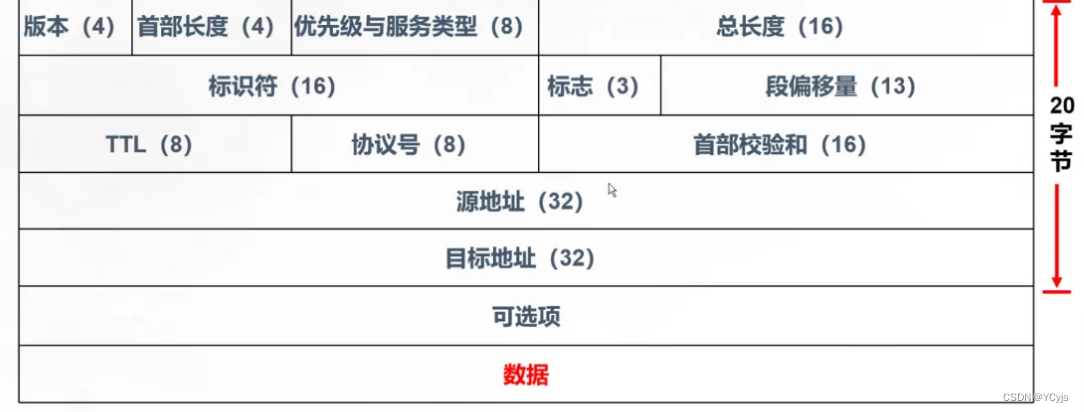

一、IP数据包格式

IP数据包是一种可变长分组，它由首部和数据负载两部分组成。

首部，一般为20-60字节（Byte）又包含两部分，前20字节格式为固定，其中后40字节是可选的，长度不固定。

数据负载部分的长度一般可变，整个IP数据包的最大长度为65535B

扳手优总，标标断，ttl携手原木可塑。

具体的介绍

字段名称	长度（位）	描述
版本号	4	表示IP的版本号，通常为IPv4（0100，十进制为4）
首部长度	4	IP数据包的首部长度，以32位字（4字节）为单位
区分服务/优先级	8	优先级和服务质量的标记
总长度	16	IP数据包的总长度，包括首部和数据部分
标识	16	数据包的唯一标识符
标志	3	用于分片和重组数据包时标记数据包的状态
分段偏移量	13	分片以后的数据距离在原始数据中所处的位置
生存时间（TTL）	8	数据包在网络中的最大寿命
协议	8	数据包载荷的协议类型（如TCP、UDP、ICMP等）
首部校验和	16	用于检测首部是否正确传输的校验和
源IP地址	32	发送数据包的源IP地址
目标IP地址	32	接收数据包的目标IP地址
选项（可选字段）	可变	可选的控制信息，如记录路由、时间戳等

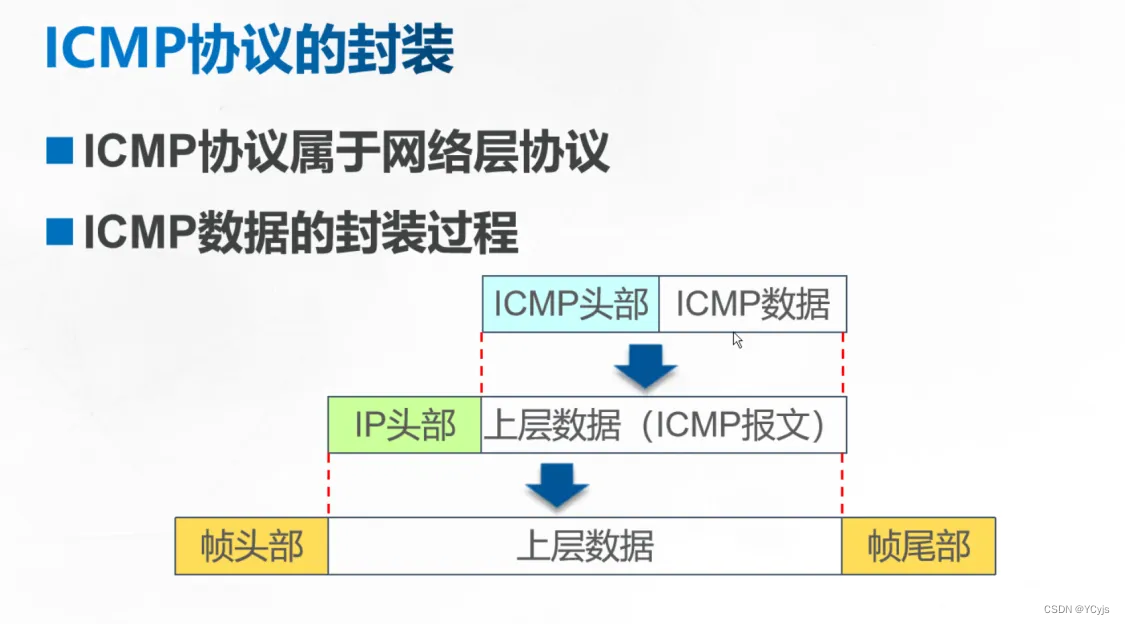

二、Icmp协议介绍

ICMP报文有两种类型：差错报告报文和查询报文。

Icmp协议是负责错误侦测与回馈机制的协议，在IP 网络中发送控制消息，提供可能发生在通信环境中的各种问题的反馈。

代表功能是ping

2.1、ping的命令

参数	Windows 描述	Linux 描述
`-t`	使 `ping` 持续发送请求，直到用户手动停止（Ctrl+C）	无此参数，Linux 使用 Ctrl+C 停止
`-a`	尝试解析目标 IP 地址的主机名并在输出中显示	无直接对应参数，但可以使用 `ping -c 1 hostname` 来解析主机名
`-l`	改变 ping 包的大小	无此参数
`-s`	计数跃点的时间戳(仅适用于 IPv4)。	指定发送的数据包大小（以字节为单位）
`-n`	指定发送的请求数	无此参数，Linux 使用 `-c`
`-c`	无此参数（Windows 使用 `-n`）	指定发送的请求数
`-S`	在 Windows 中直接用于指定源 IP 地址	无此参数，但可以使用 `-I` 指定网络接口
`-I`	指定网络接口（或源 IP 地址）	指定网络接口或源 IP 地址

2.2、tracert命令

Windows ：在命令行中输入“tracert ”并在后面加入一个IP地址，可以查询从本机到该IP地址所在的电脑要经过的路由器及其IP地址

Linux: traceroute IP/域名

三、arp协议介绍

3.1、什么是arp协议

ARP协议是地址解析协议（Address Resolution Protocol）是通过解析IP地址得到MAC地址的

ARP协议在网络层被应用，它是网络层与链路层连接的重要枢纽，每当有一个数据要发送的时候都需要在通过ARP协议将IP地址转换成MAC地址，在IP层及其以上的层次看来，他们只标识IP地址，从不跟硬件打交道。

3.2、arp协议如何工作的

为了实现IP地址与MAC地址的查询与转换，ARP协议引入了ARP缓存表的概念，每台主机或路由器在维护着一个ARP缓存表（ARP table），这个表包含IP地址到MAC地址的映射关系，表中记录了<IP地址，MAC地址>对，我称之为ARP表项，他们是主机最近运行时获得关于其他主机的IP地址到MAC地址的映射，当需要发送数据的时候，主机就会根据数据报中的目标IP地址信息，然后在ARP缓存表中进行查找对应的MAC地址，最后通过网卡将数据发送出去。ARP缓存表包含一个寿命值（TTL，也称作生存时间），它将记录每个ARP表项的生存时间，生存时间到了就会从缓存表中删除。从一个表项放置到ARP缓存表中开始，

在某些系统中，ARP缓存表的生存时间可能设置为180秒

老化机制一个表项通常的生存时间一般是10分钟，

当然，这些生存时间是可以任意设置的，我们一般使用默认即可。

3.3、ARP工作原理

1. PC1想发送数据给PC2，会先检查自己的ARP缓存表。

2.如果发现要查找的MAC地址不在表中，就会发送一个ARP请求广播，用于发现目的地的MAC地址。
【ARP请求消息中包括PC1的IP地址和MAC地址以及PC2的IP地址和目的MAC地址(此时为广播MAC地址FF-FF-FF-FF-FF-FF)】

3.交换机收到广播后做泛洪处理，其他主机收到ARP请求消息，PC2以单播方式发送ARP应答（此时交换机有双方的mac表对应了），并在自己的ARP表中缓存PC1的IP地址和MAC地址的对应关系，而其他主机则丢弃这个ARP请求消息。

4. PC1在自己的ARP表中添加PC2的IP地址和MAC地址的对应关系，以单播方式与PC2通信。

交换机中的MAC地址表也是在ARP广播过程中学习并保存MAC地址与交换机端口之间对应关系的关键数据结构。一旦交换机通过ARP广播或其他方式（如直接通信）学习到MAC地址与端口的映射关系，它就会在后续的通信中利用这个MAC地址表来直接进行单播转发，而不需要再进行广播。

四、arp攻击原理

定义：ARP攻击是一种针对网络环境中的ARP协议进行的恶意行为。攻击者通过发送虚假的ARP响应或请求，试图改变网络设备之间的地址映射关系，以篡改通信、窃取数据等目的。
目标：ARP攻击的主要目标是破坏网络通信和获取敏感信息。当局域网内的计算机遭到ARP的攻击时，会持续地向局域网内所有的计算机及网络通信设备发送大量的ARP欺骗数据包，导致网络通道阻塞、网络设备的承载过重、网络的通讯质量不佳等情况。

4.1、ARP攻击

ARP攻击发送的是ARP应答，但是ARP应答中的MAC地址为虚假地址，其他主机想要进行通信时，会将目的MAC地址设置成此虚假MAC地址导致无法正常通信。
例如：如果希望被攻击主机无法访问互联网，就需要对网关发送或被攻击主机发送虚假的ARP应答。当网关接收到虚假的ARP应答更新ARP条目后，如果网关再发生数据给PC1时，就会发送到虚假的MAC地址导致通信故障。

此处可以举例说明，例如张三要给李四打电话，他首先要知道李四的电话号码，这时有人告诉他李四的电话号码是12345678（不存在的号码），于是张三就把电话打到12345678，这样就无法找到李四了。

4.2、ARP攻击和ARP欺骗的区别

ARP攻击最终的结果是导致网络中断，而ARP欺骗的最终结果是使得流量通过自身达到监控或控制的目的。

4.3、windows当中如何查看arp缓存表

arp -a ##查看arp缓存表
arp -d [ip] ##删除arp缓存表
arp -s ip mac ###刚除arp静态绑定
