Nvidia/算能 +FPGA+AI大算力边缘计算盒子：大型机械智能预警系统

三一重工股份有限公司，是由三一集团创建于1994年，通过打破国人传统的“技术恐惧症”坚持自主创新迅速崛起。2011年7月，三一重工以215.84亿美元的市值荣登英国《金融时报》全球市值500强，是迄今唯一上榜的中国机械企业。2012年1月，三一重工收购“世界混凝土第一品牌”德国普茨迈斯特（Putzmeister），一举改变全球行业竞争格局。三一重工的母公司三一集团于1989年在湖南涟源正式创立，公司名称源于创业初期提出的“创建一流企业，造就一流人才，做出一流贡献”的企业愿景。多年来，三一以“品质改变世界”为使命，致力于为中华民族贡献一个世界级品牌。

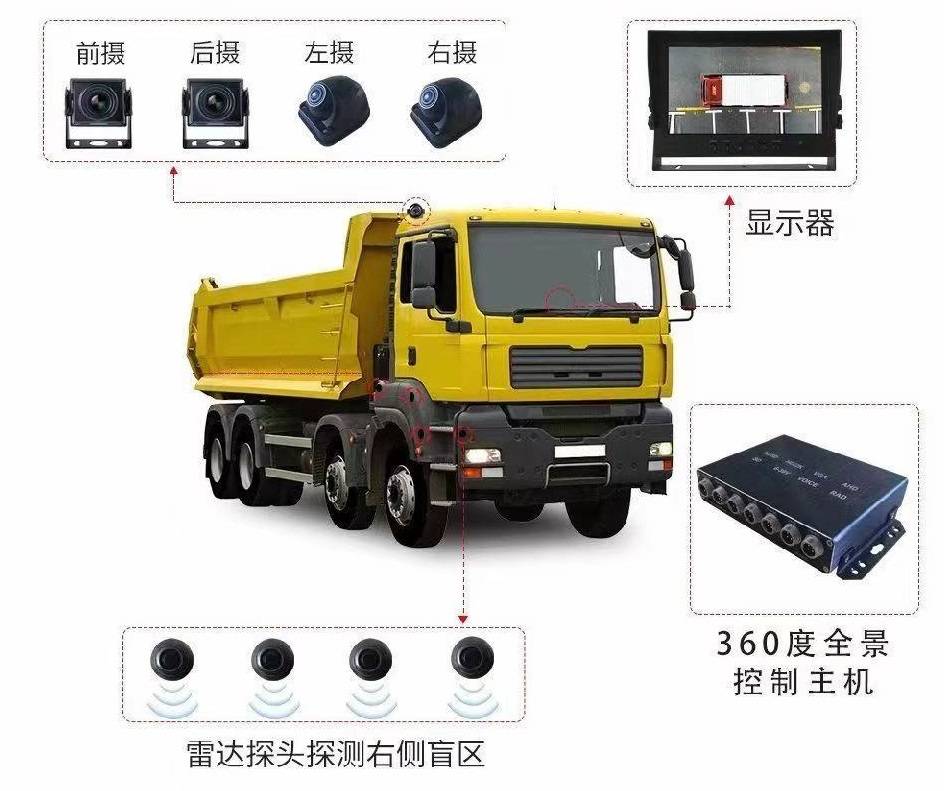

　　基于视觉AI智能算法的安全解决方案，可以为大型车辆，商用车辆、矿山工程机械车辆、港口工程机械车辆、园区工程车辆、泥头车、搅拌机、货车等重型卡车设计。通过车载摄像头全景盲区识别、驾驶员语音预警、车内显示器、扬声器，通过采集图像数据来进行智能识别并实现预警提示。AI视觉摄像头收集到行人、车辆等靠近车辆3米到5米内，车内显示器立即放大显示右侧的视频图片，帮助驾驶员提高视觉感知能力。当行人、车辆的距离超过一定的阈值时，AI只能设备立即触发声光预警提示。

1. 1. 产品概述

XM-AIBOX-16智能边缘分析一体机是一款高性能、低功耗边缘计算产品。搭载国产TPU芯片BM1684芯片，INT8算力高达17.6TOPS，可同时处理16路高清视频，支持32路1080P高清视频硬件解码与2路编码。

本产品高度集成了基于计算机视觉、深度学习网络的高精度AI智能算法以及视频智能化综合管理平台；AI智能算法涵盖了如园区、社区、工地、校园等场景的多种算法，可按需组合、按场景配置；视频智能化综合管理平台支持前端设备管理、实时视频预览、告警推送、取证抓拍、算法在线加载及优化、数据态势分析大屏展示等，设备操作简单、即插即用，同时拥有丰富的北向API接口，可赋能上层业务应用大平台。

1. 1. 产品特点

超高性能计算与编解码能力

• 支持高达17.6Tops的INT8峰值算力或2.2T的FB32高精度算力；
• 支持高达16路1080P高清视频全流程处理；
• 支持高达32路H.264/H.265 1080P@25FPS视频硬件解码；
• 支持高达2路H.264/H.265 1080P@25FPS视频硬件编码。

内置丰富AI算法

• 内置高达30种+AI算法，支持自由搭配，自定义组合；

（支持人员结构化 / 人脸识别 / 车辆结构化 / 车牌识别 / 火焰检测 / 烟雾检测 / 抽烟检测 / 打电话检测 / 玩手机检测 / 未戴口罩检测 / 人员离岗检测/人员睡岗检测 / 人员摔倒检测 /人员静电消除 / 区域人数统计/区域人数不足/区域人数超员/区域人数异常 / 区域入侵检测 / 工服检测 /  安全帽检测 / 反光衣检测 / 电瓶车检测 / 规范停车(车辆违停) / 出入口客流统计 / 周界翻越入侵/人员越界检测/区域徘徊检测/ 消防车通道占用/消防逃生通道占用/垃圾未入桶检测 / 垃圾桶满溢检测 / 垃圾投放提示 /摄像头异常位移检测等算法）

• 每路视频支持最多同时运行3个AI分析任务；
• 支持高达16个视频AI分析任务同时运行，超出16个AI分析任务时可轮询分析。

接口丰富、部署灵活

• 支持丰富接口：1000M以太网口、USB3.0/USB2.0、HDMI、RS-485、RS-232；
• 支持-20℃至+60℃宽温工作环境；
• 支持IP30防护等级，支持无风扇散热（以具体型号为准）；
• 适配支持SATA存储，支持2TB存储容量（以具体型号为准）；
• 选配支持LTE无线回传功能（以具体型号为准）；
• 北向接口：支持HTTP协议、MQTT协议、GB28281
• 南向接口：支持GB28281、Onvif、RTSP

高可靠性、加密保护

• 支高容量eMMC可开发支持主备分区；
• 支持异常类故障告警与保护处理机制；
• 支持可编程加密芯片用于隐私信息保护。

易用工具链，开发灵活

• 一站式深度学习开发工具包Sophon SDK；
• 支持Caffe/DarkNet/TensorFlow/PyTorch/MXNet/ONNX/PaddlePaddle等主流深度学习框架；
• 支持分类、检测主流网络模型，支持自定义算子开发；

支持Docker容器化，算法应用快速部署。

1. 1. 技术指标

规格参数			版本型号 XM-AIBOX-16
技术规格	芯片	TPU	BM1684
		CPU	8核A53@2.3GHz
	AI算力	INT8	17.6TOPS
		FP32	2.2 TFLOPS
	视频/图片编解码	视频解码能力	H.264/H.265: 1080P @960fps
		视频解码分辨率	8K / 4K / 1080P / 720P / D1 / CIF
		视频编码能力	H.264/H.265:1080P @50fps
		视频编码分辨率	4K / 1080P / 720P / D1 / CIF
		图片编/解码能力	480张/秒@1080P
		图片解码最大分辨率	32768 * 32768
	内存与存储	内存	12 GB
		eMMC	32 GB
	外部接口	网口	10/100/1000Mbps自适应 *2
		USB	USB3.0 *2	N/A
		存储	MicroSD *1
		显示	HDMI *1	N/A
		串口	RS232 *1/RS485 *1/自定义I/O
	扩展存储	SSD硬盘(选配)	2TB（选配）	N/A
	无线功能	4G/5G无线模块(选配)	Mini-PCIE 4G模块
		天线（可选）	SMA Female *2 (Wi-Fi) SMA Female *4(5G)
		SIM	标准SIM卡槽
		无线功能（非可选）	5G无线模块	M2.5G模块
物理规格	尺寸	长*宽*高	188 mm * 148 mm * 44.5 mm
	供电与功耗	供电	直流12V
		典型功耗	≤23.5W	≤19W
注：硬盘、无线功能为可选功能，非产品标配，典型功耗不包括硬盘、无线模块功耗。

1. 1. 产品外观
