拍现象和幅值调制现象均呈现听感上的幅值忽大忽小现象，本文对其不同的形成原理作简要分析

1.拍

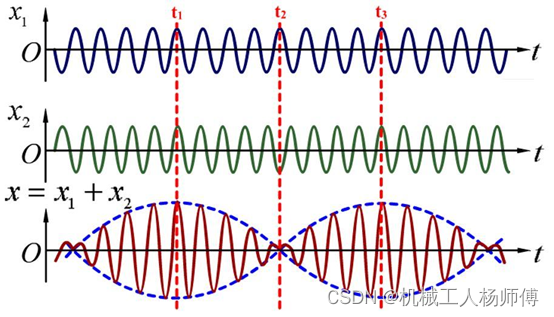

当两个频率和幅值相差不大的声波(f1\f2)同相叠加时，叠加后的声波出现幅值呈周期性变化的现象，是一种声波的干涉现象；且这个现象是不同于幅值调制的

拍频计算：

$x_1(t)=A_1cos(w_1t+\psi )$

$x_2(t)=A_1cos(w_2t+\psi )$

两列声波干涉叠加：

$x(t)=x_1(t)+x_2(t)=A_1[cos(w_1t+\psi )+cos(w_2t+\psi )]=2A_1\left | cos(\frac{w_1-w_2}{2}t ) \right |cos(\frac{w_1+w_2}{2}t+\psi)$

因为 $\left | w_1-w_2 \right |\ll w_1+w_2$

$x(t)=Acos(\frac{w_1+w_2}{2}t+\psi)$

$A=2A_1\left | cos(\frac{w_1-w_2}{2}t ) \right |$

所以干涉叠加后的幅值呈现 $0-2A_1$ 范围内按 $\frac{w_1-w_2}{2}$ 周期性变化规律；

2.幅值调制

调制：将基带信号/信号源放入高频载波中进行远距离信号传输（因为高频信号穿透能力强、可用频段大、天线接受波长小的信号效率高）

幅值调制计算

$x_1(t)=A_1cos(w_1t+\psi_1 )$

$x_2(t)=A_2cos(w_2t+\psi_2 )$

$x_2$ 作为高频载波去调制基带信号 $x_1$ ，调制后的信号为

$x(t)=x_1(t)x_2(t)=A_1A_2cos(w_1t+\psi_1 )cos(w_2t+\psi_2 )$

因为 $w_1\ll w_2$

$x(t)=Acos(w_2t+\psi_2 )$

对比第一节中的拍频公式的形式可以发现两者会产生类似的幅值呈现 $-A_1A_2\sim A_1A_2$ 范围内按 $w_1$ 周期性变化规律；

更进一步，利用积化和差公式

$x(t)=\frac{A_1A_2}{2}[cos((w_1+w_2)t+\psi_1+\psi_2 )+cos((w_1-w_2)t+\psi_1+\psi_2 )]$

因为 $w_1\ll w_2$ ，所以 $w_1+ w_2\approx w_1- w_2$

$x(t)=\frac{A_1A_2}{2}cos((w_1+w_2)t+\psi_1+\psi_2 )+\frac{A_1A_2}{2}cos((w_1-w_2)t+\psi_1+\psi_2 )$

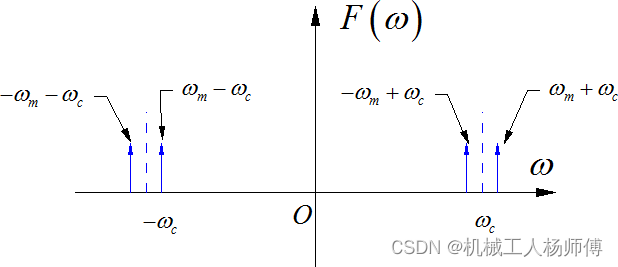

对比第一节中的拍频计算公式，可以发现幅值调制可以转化为近似频率两列声波干涉叠加，频谱上表现为 $w_1$ 搬移到 $w_2$ 两侧(分别对应图中的 $w_m$ 和 $w_c$ )
