宇航光通M系列三层交换机设置DHCP案例分享

‌      DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）‌是一种网络管理协议，主要用于自动分配IP地址和其他网络配置信息给连接到网络的设备。DHCP通过使用UDP协议工作，通常在局域网中使用。

DHCP的主要功能包括：
‌IP地址分配‌：为网络中的每个设备分配唯一的IP地址。
‌网络配置参数分发‌：提供子网掩码、默认网关、DNS服务器等信息。
‌IP地址租约管理‌：跟踪和管理IP地址的租用期限，避免地址冲突‌。

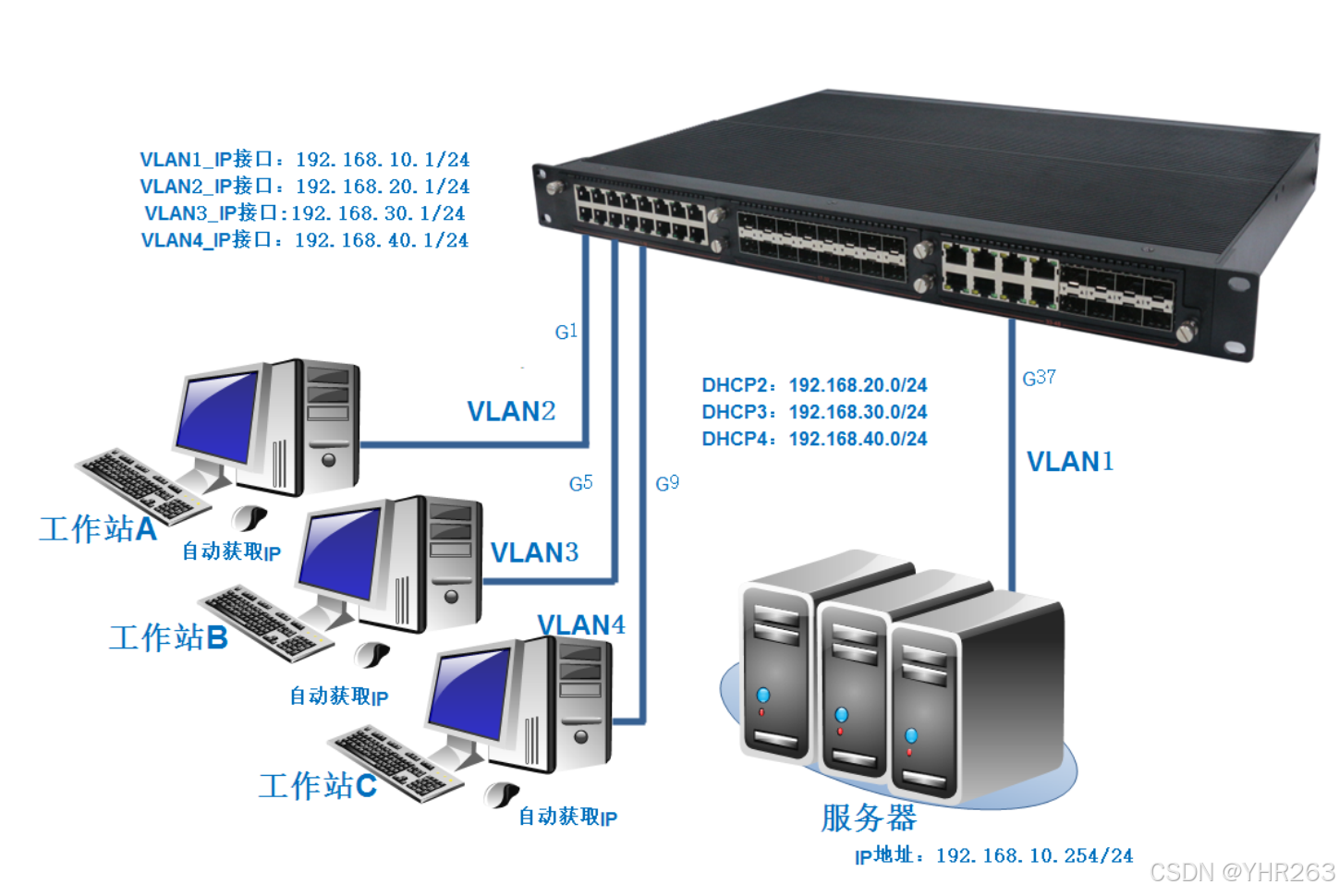

一、扑拓环境

二、在交换机上创建端口VLAN；

分别将G1端口划分到VLAN2，G5端口划分到VLAN3，G9端口划分到VLAN4，G37端口保持不变；

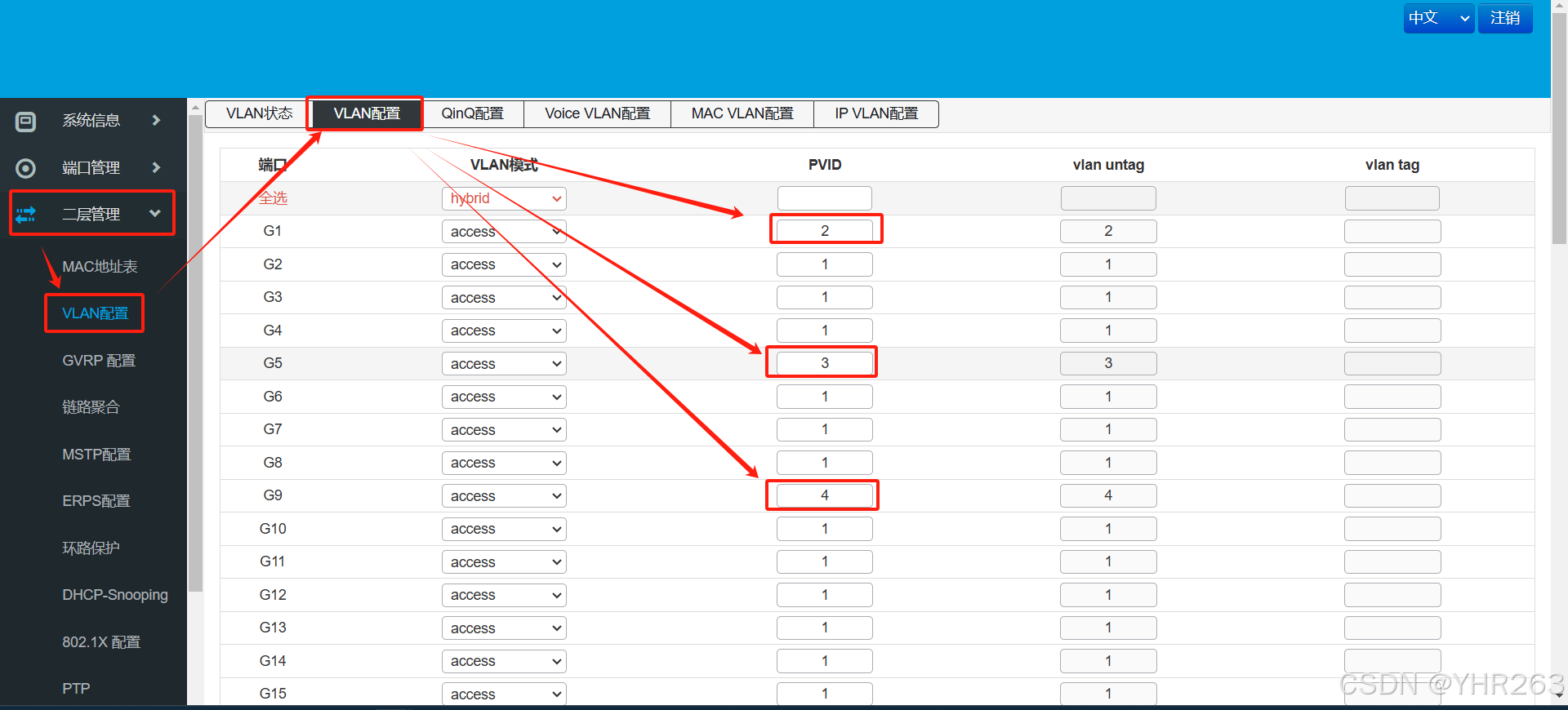

进入“二层管理”菜单栏找到“VLAN配置”点击“VLAN配置”在G1、G5、G9端口的PVID栏中将1分别改成2、3、4，如上图。

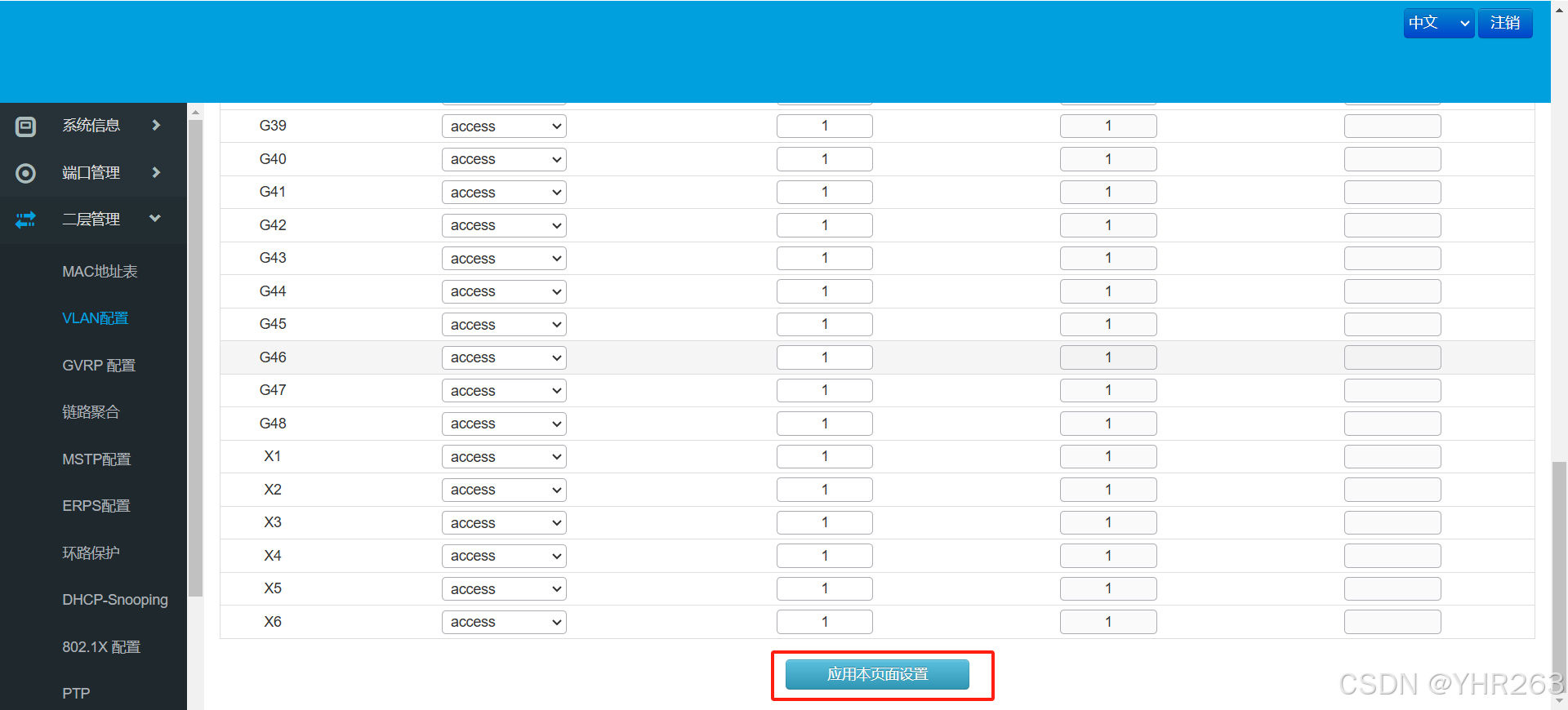

设置完成后下拉点击“应用本页面设置”。

三、在交换机上创建VLAN接口；

将VLAN1的IP接口更改成192.168.10.1/24；

将VLAN2的IP接口设置成192.168.20.1/24；

将VLAN3的IP接口设置成192.168.30.1/24；

将VLAN4的IP接口设置成192.168.40.1/24；

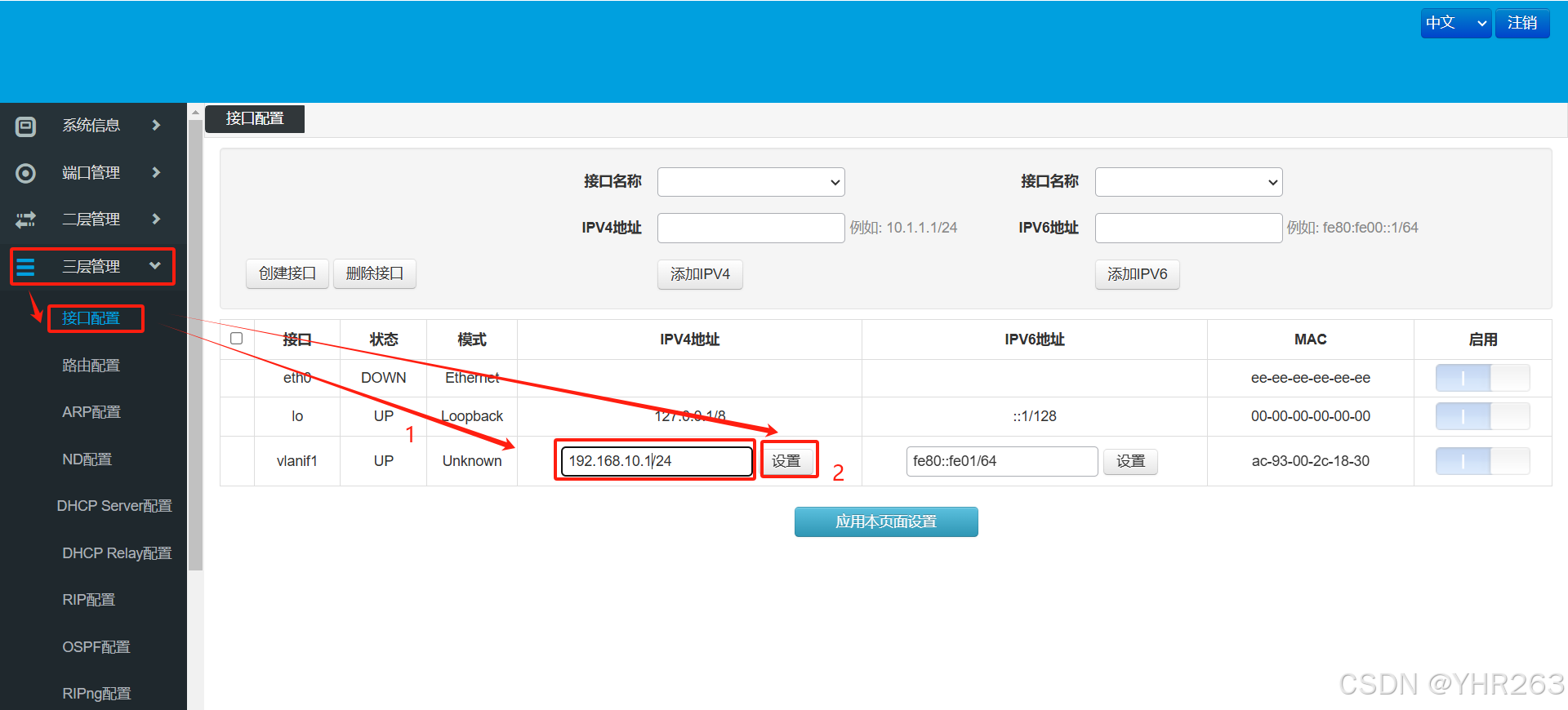

进入“三层管理”菜单栏里点击“接口配置”在vlanif1的“IPV4地址”栏上将IP更改成192.168.10.1/24，如上图

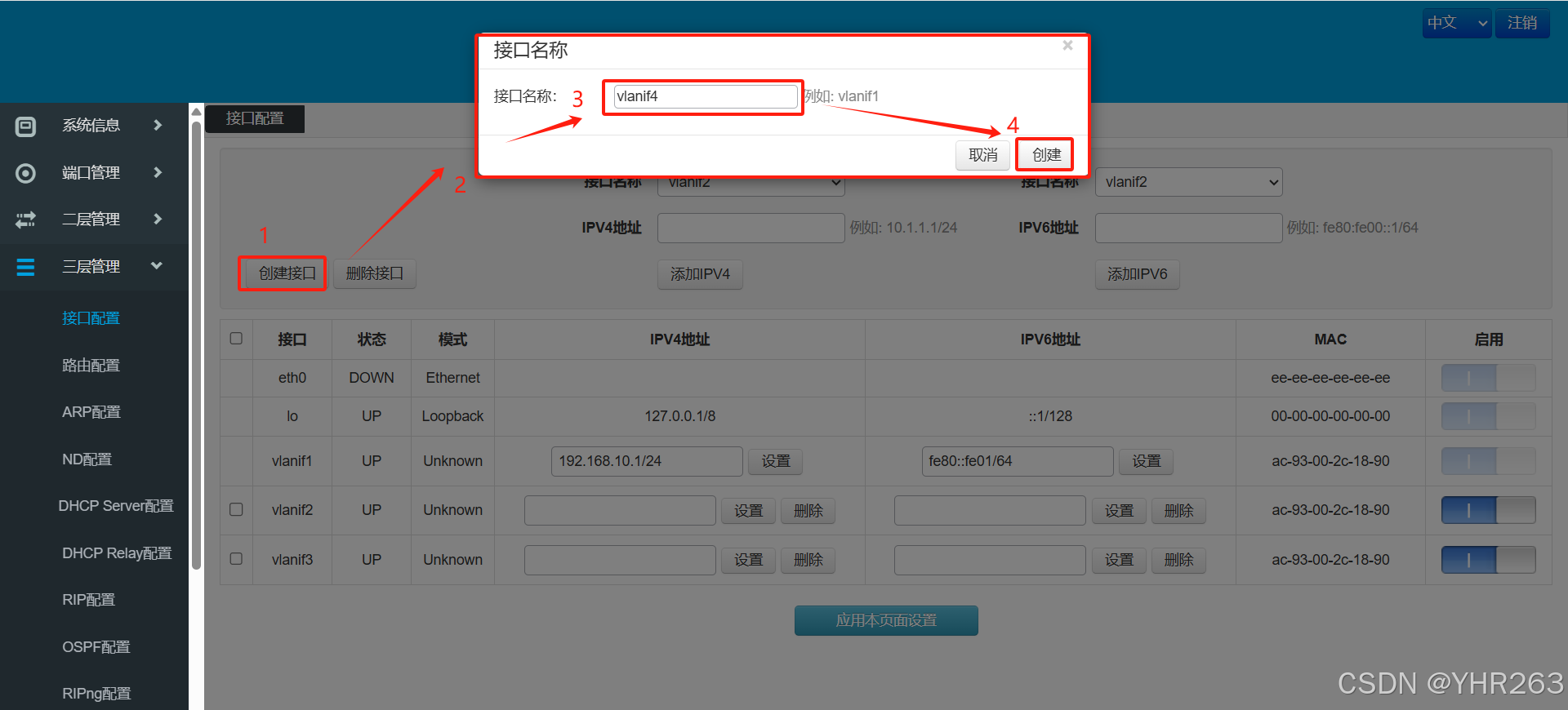

点击“创建接口”，在弹出的“接口名称”中分别填入“vlanif2、vlanif3、vlanif4”，如上图

分别在vlanif2、vlanif3、vlanif4的“IPV4地址”栏中填入IP“192.168.20.1/24、192.168.30.1/24、192.168.40.1/24”，如上图

在“三层管理”菜单栏里点击“DHCP Server”，“启用DHCP Server”功能，如上图

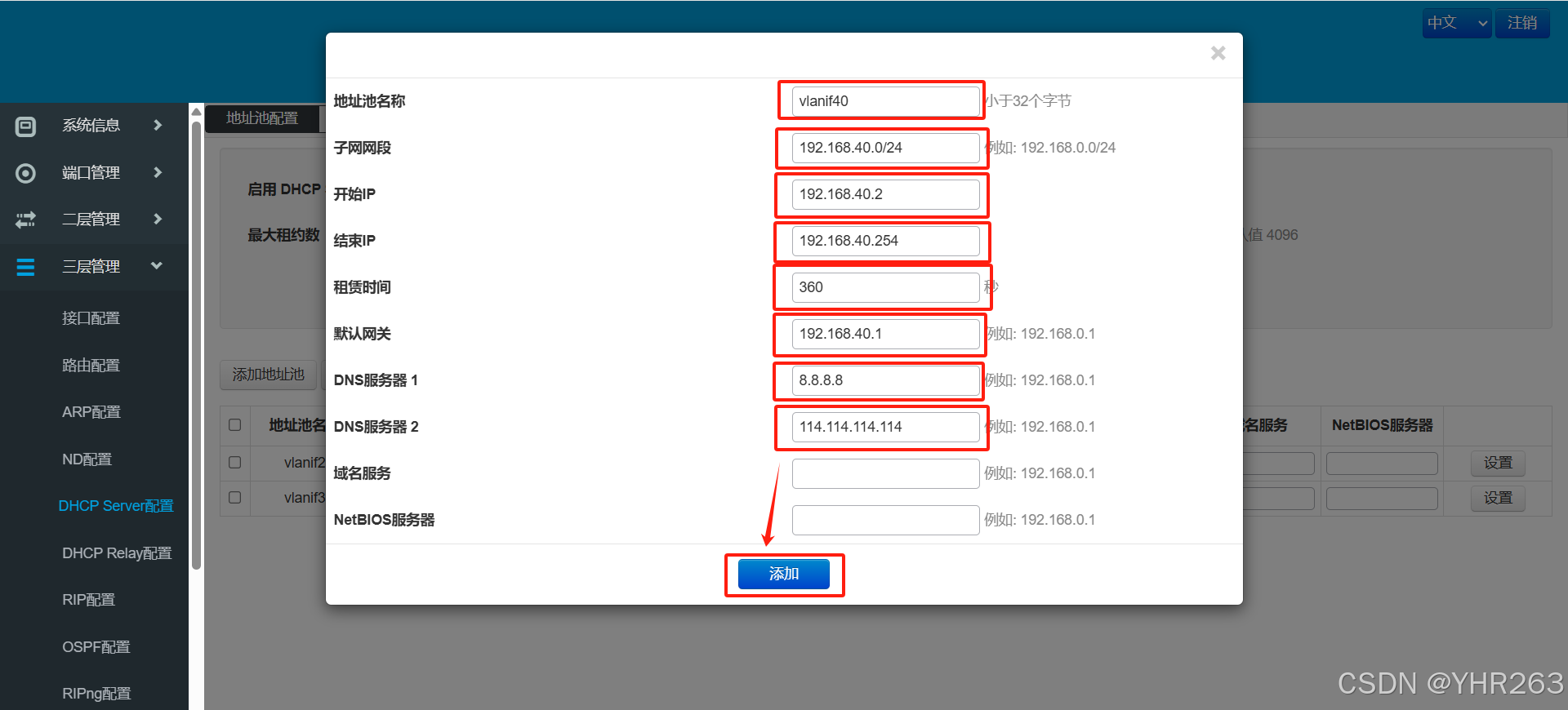

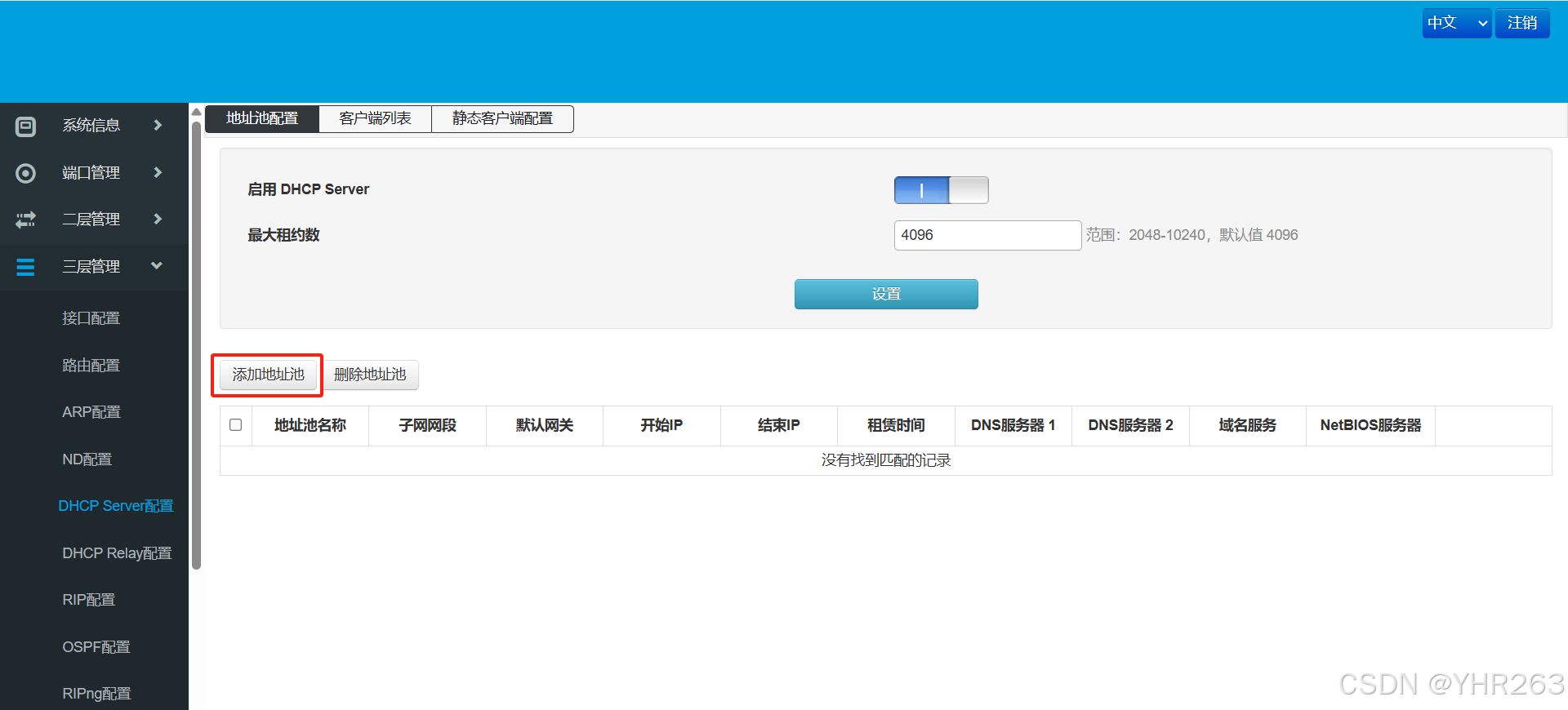

点击“添加地址池”，分别添加VLAN20、VLAN30、VLAN40网段的DHCP地址池，如上图

地址池名称：vlanif40（一般填写网段所在的VLAN接口名称）；

子网网段：192.168.40.0/24（192.168.40.0表示整个网段，24表示255.255.255.0）；

开始IP：192.168.40.2（本设置192.168.40.1已经使用到了VLAN接口，所以从2开始）

结束IP：192.168.40.254（24位的可用地址1-254，最大可用254）

租凭时间：360（不建议填写时间太过于小）

默认网关：192.168.40.1（如VLAN中不存在于其它路由选择VLAN接口的IP地址）

DNS服务：8.8.8.8或114.114.114.114（填写正确当地的DNS服务器地址便可以）

四、测试电脑连接获取DHCP地址；

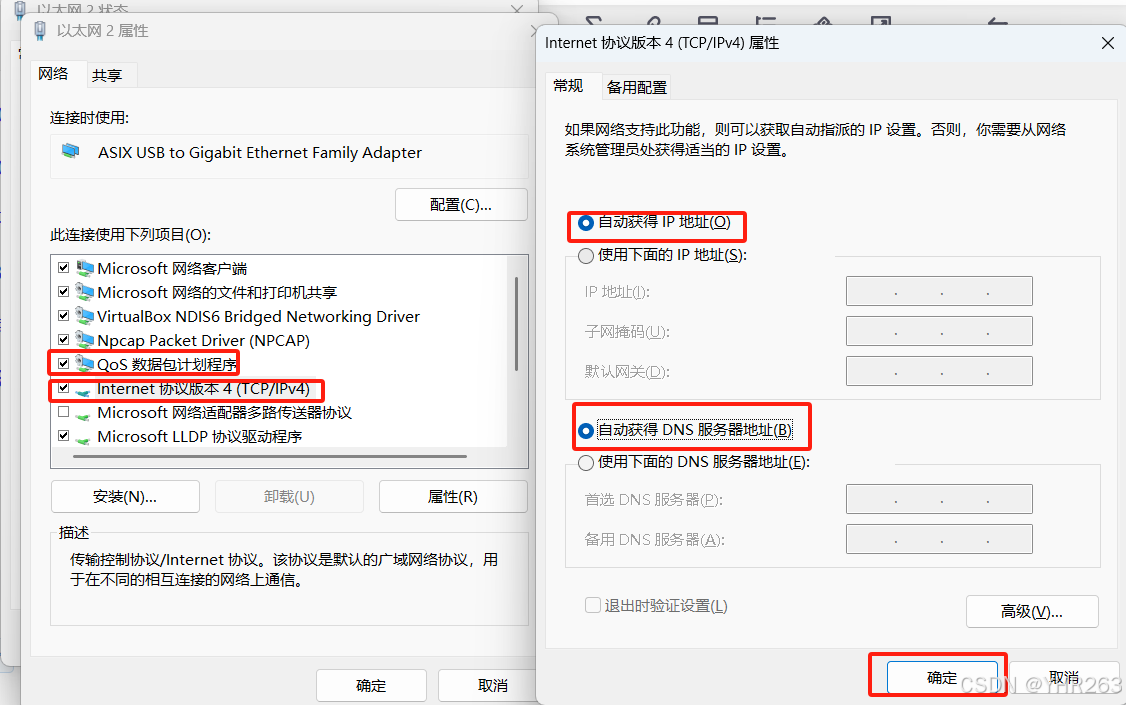

1.检查电脑网卡是否存在“Qos数据包计划程序”，如没有此选项会导致DHCP获取失败；

2.确保“Intemet协议版本4（TCP/IPv4）”里的选择到"自动获取得IP地址（O)"和"自动获取得DNS服务器地址(B)"。

验证VLAN20（正常）

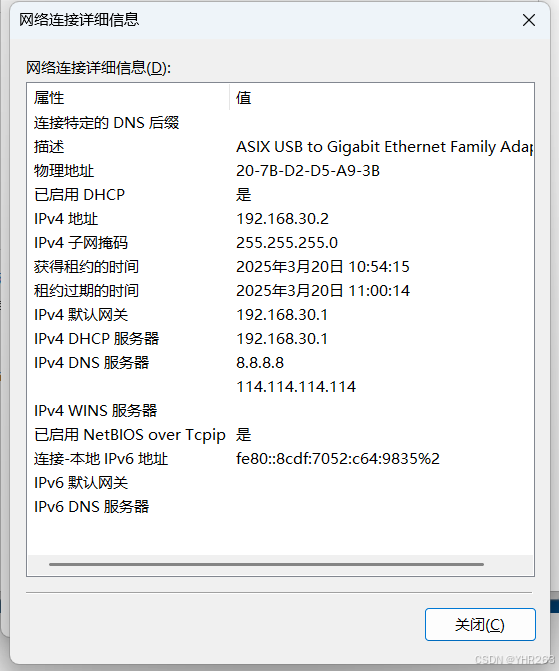

验证VLAN30（正常）

验证VLAN40（正常）
