深入剖析：电火花线切割编程软件EDMCAD的源代码解析

电火花线切割编程软件EDMCAD软件源码，源程序，源代码。
用Visual C++2008编写的，可以绘图，支持dxf和3B文件导入，生成加工用的3B文件，十分有参考价值。

深入剖析：电火花线切割编程软件EDMCAD的源代码解析

引言

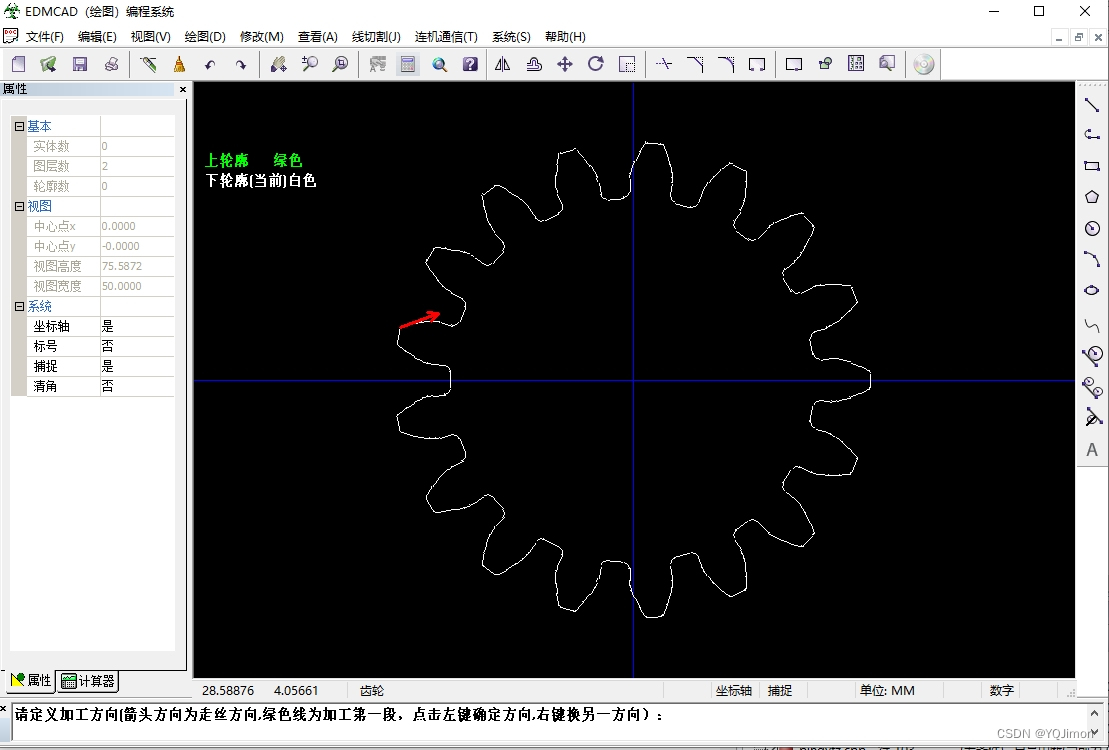

电火花线切割编程软件EDMCAD是一种广泛应用于机械加工行业的计算机辅助设计软件。它使用Visual C++ 2008编写，具有强大的绘图功能，同时支持dxf和3B文件导入，并可以生成用于加工的3B文件。在本文中，我们将深入剖析EDMCAD软件的源代码，帮助读者更好地理解其内部机制和实现原理。

一、软件架构分析

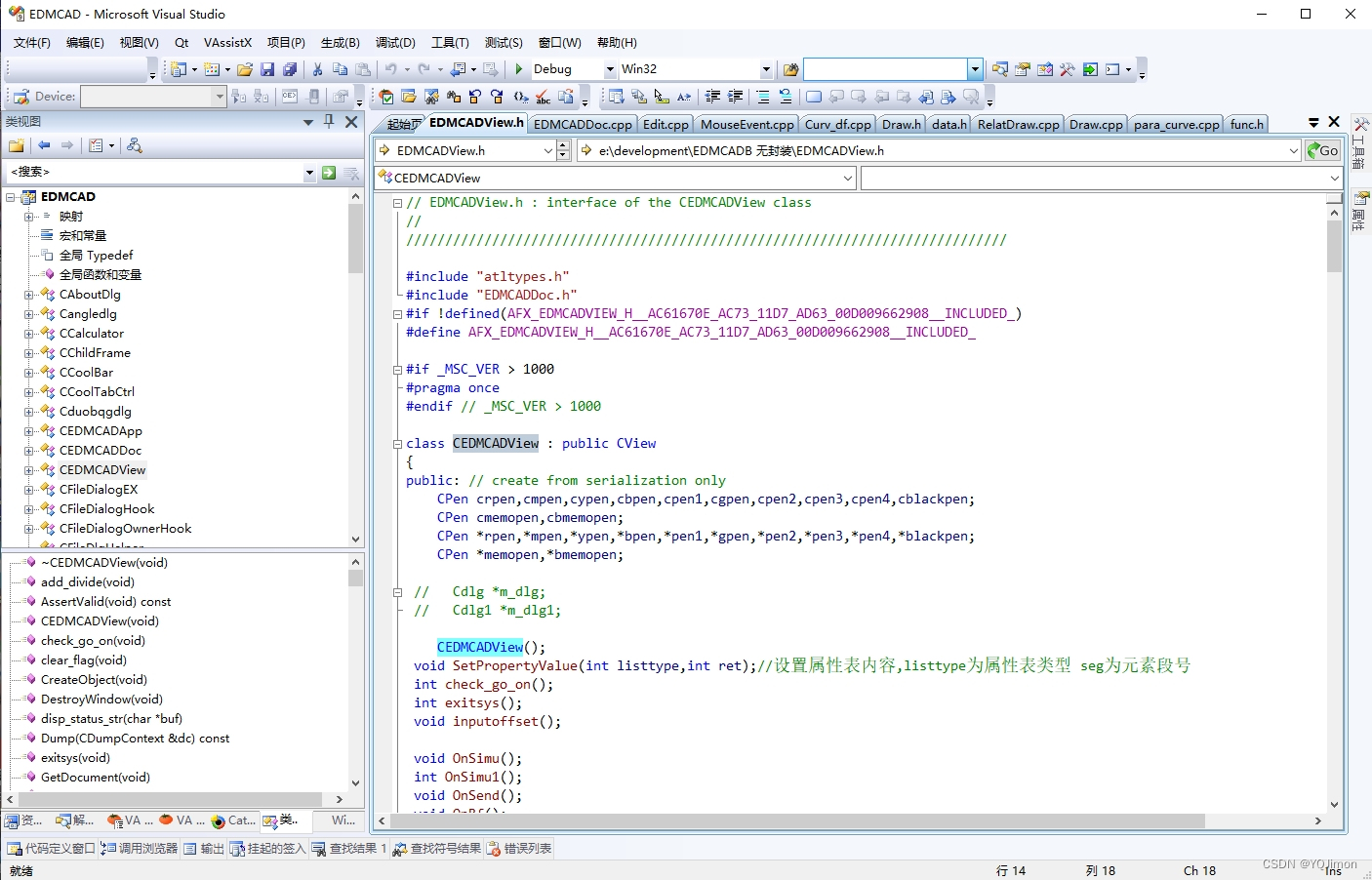

EDMCAD软件采用标准的Microsoft Windows应用程序架构，基于MFC（Microsoft Foundation Classes）框架构建。MFC是Microsoft提供的一套C++类库，用于开发Windows图形用户界面（GUI）应用程序。软件主要由以下几个模块组成：

1. 绘图模块：用于绘制加工图形，包括基本的点、线、圆等基本图形元素以及加工轨迹等复杂图形元素。
2. 文件导入模块：支持dxf和3B文件导入，可以将其他软件生成的图形文件导入到EDMCAD中进行编辑和加工。
3. 加工文件生成模块：根据用户定义的加工参数，生成用于电火花线切割加工的3B文件。
4. 用户界面模块：提供图形化的用户界面，方便用户进行绘图、文件导入、加工参数设置等操作。

二、关键技术解析

1. 绘图模块：EDMCAD的绘图模块采用了面向对象的编程思想，通过定义一系列图形对象类（如点、线、圆等），实现对基本图形元素的绘制和管理。同时，为了处理复杂的加工轨迹，软件还采用了一系列算法和技术来优化绘图性能和准确性。
2. 文件导入模块：在文件导入模块中，EDMCAD使用标准的XML格式（dxf）和自定义格式（3B）进行文件读取和解析。对于dxf文件，软件通过解析其结构化的数据格式，将图形元素还原为可编辑的图形对象；对于3B文件，软件通过解析其二进制数据流，提取出加工轨迹等信息，并转换为图形对象。
3. 加工文件生成模块：加工文件生成模块是EDMCAD的核心功能之一，它将用户定义的加工参数（如切割速度、切割功率等）与加工图形对象相结合，生成用于电火花线切割加工的3B文件。为了确保加工过程的准确性和安全性，该模块还采用了一系列算法对生成的加工轨迹进行优化和校验。
4. 用户界面模块：EDMCAD的用户界面设计简洁明了，通过标准的Windows菜单和工具栏，用户可以方便地进行绘图、文件导入、加工参数设置等操作。此外，用户界面模块还提供了一系列交互式元素（如对话框、滑块等），使用户能够直观地调整加工参数和查看加工结果。

结论

通过对电火花线切割编程软件EDMCAD的源代码进行深入剖析，我们可以了解到该软件的内部机制、实现原理以及所采用的关键技术。EDMCAD软件作为一款专业的电火花线切割编程工具，具有很高的实用价值和使用价值，为广大机械加工行业的工程师提供了一种高效便捷的加工编程解决方案。深入理解EDMCAD的源代码不仅有助于我们更好地应用和定制该软件，还可以为我们在开发类似的应用程序时提供宝贵的经验和参考。

相关代码,程序地址：http://lanzouw.top/668723168660.html
