ANSYS CFX 自定义函数之导入数据

ANSYS CFX 自定义函数之导入数据

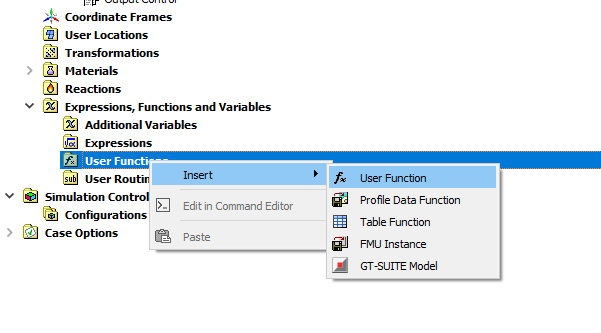

在CFX Pre中找到User Function–> Insert–> User Function

输入自定义函数名称

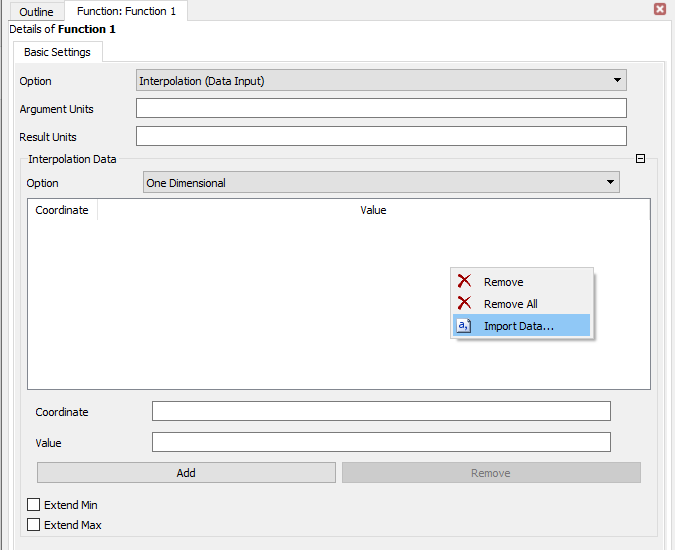

在数据框内的空白处点击鼠标右键，选择 Import Data

选择你要导入的数据文件，点击Open

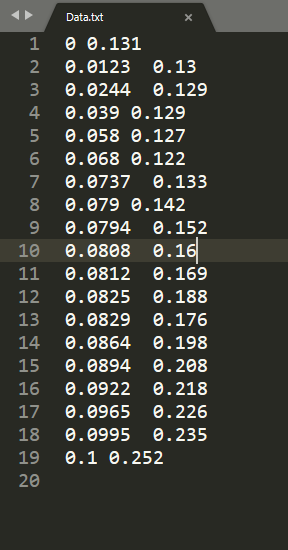

数据格式如下图：

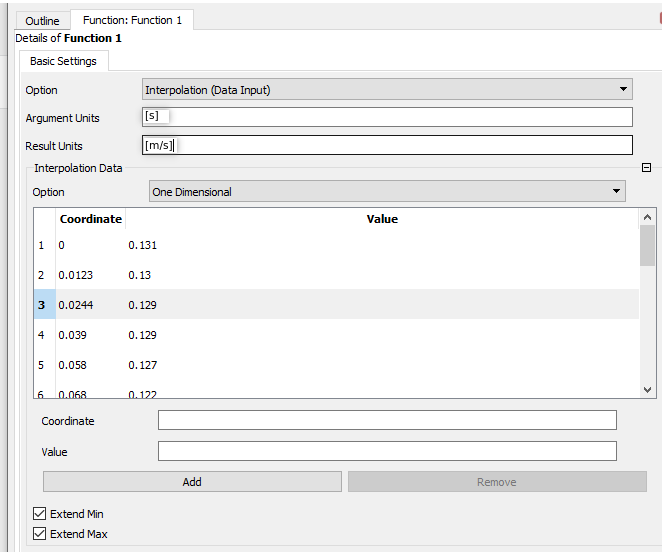

插入后Data数据已经在数据框里了，分别在Argument Units 和 Result Units 中填写输入量和输出量的单位。勾选 Extend Min和Extend Max。

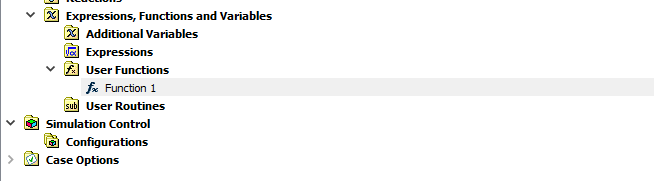

点击OK， 自定义函数完成。

ANSYS CFX 新建变量

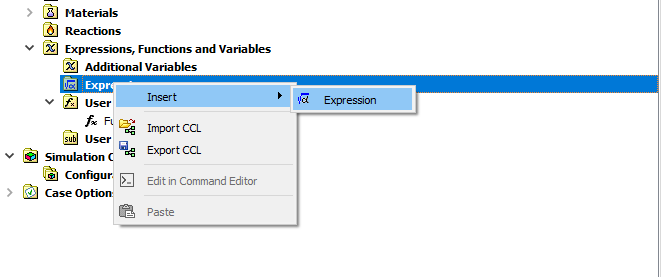

在工作目录找到Expressions–>Insert–>Expression

输入变量名

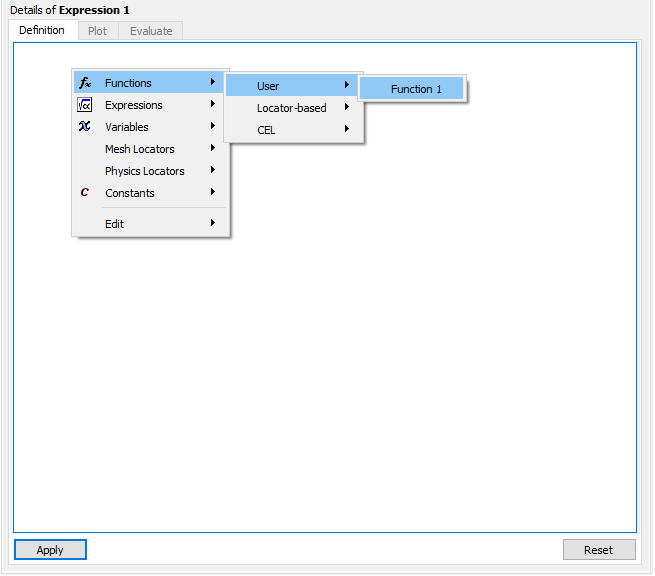

在空白区域点击鼠标右键Functions–>User–> Function 1 ，选择用户自定义函数。（也可以直接输入 Function 1）

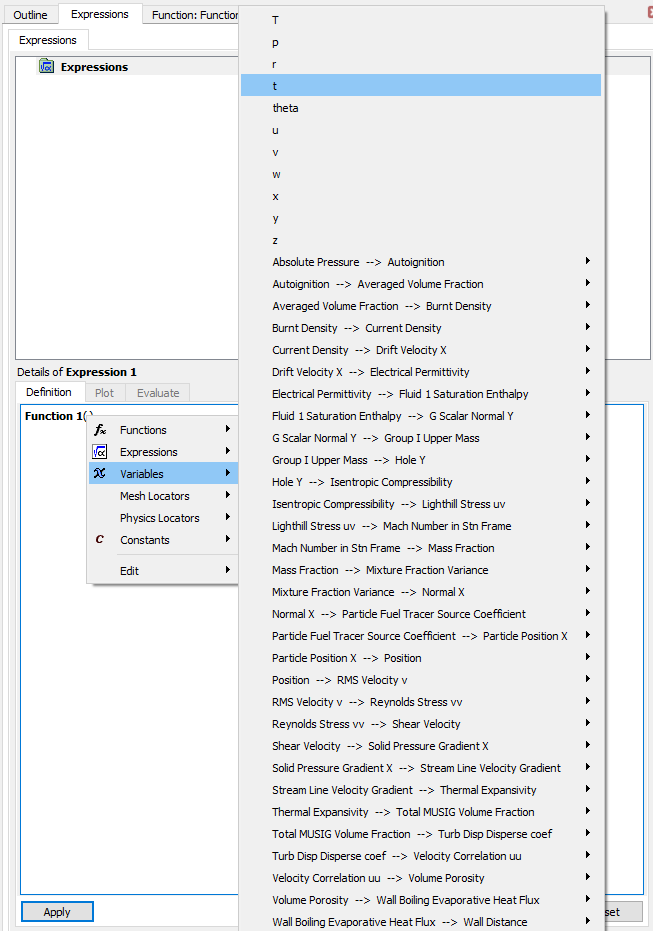

将鼠标放在括号中间，右键Variable–>t 插入时间值。（也可以直接输入t）
注意：插入的量的单位需要与自定义函数的自变量单位一致，同样的，输出量的单位即为自定义函数的因变量单位。

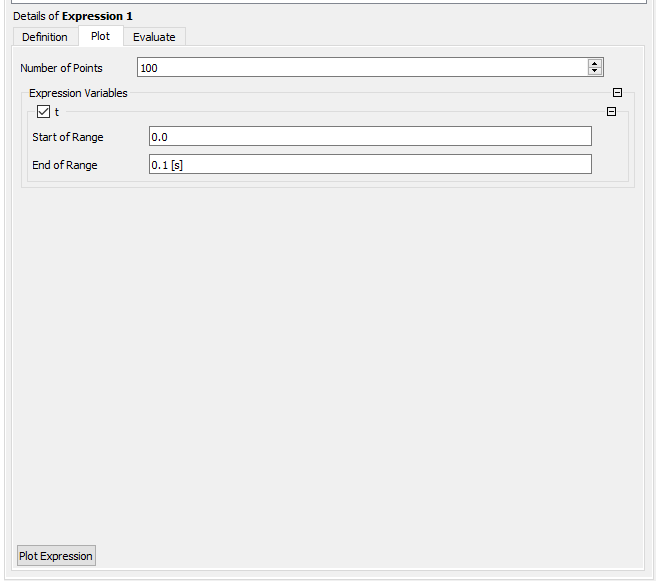

将标签页切换到Plot ，勾选t，选择合适的自变量范围。（如果自定义函数未勾选 Extend Min和Extend Max，这一步可能会报错）

点击Plot Expression, 可以检查因变量与自变量的关系。
