EXCEL_以题促学01 以菱形和温度计形状展现条形图

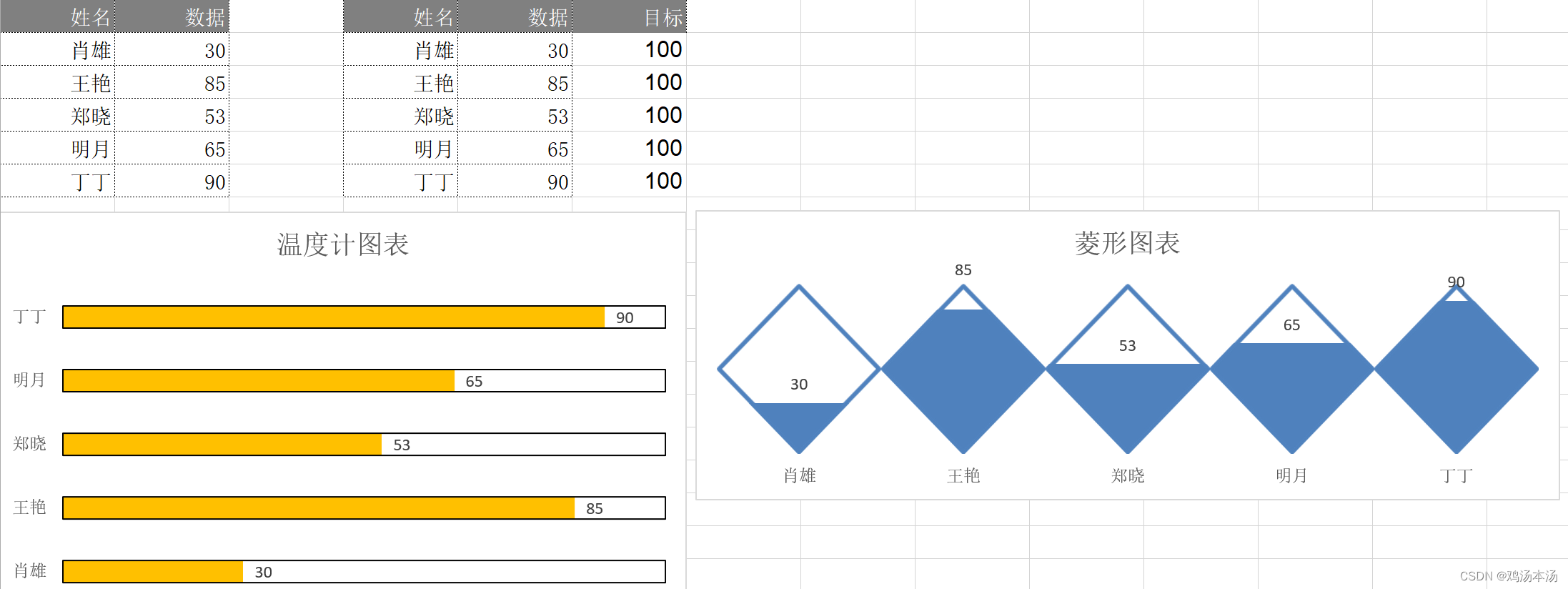

数据及图表

图形制作要点

1、表格数据，左侧是原数据，右侧增加了一列目标，这是为了能够展示菱形和温度计的总长度
2、选中右表，插入条形图，将两个系列的系列间距调整为0，则两个系列会重合，将“目标”系列设置为无填充，网格线之类不需要的直接删除，边框不需要的也将边框设置为无填充，展示数据标签
（温度计图，条形图要选择水平的，菱形图中条形图选择垂直的）

3、做完以上两步，温度计图就可以了。菱形的还需要设置一下填充的图片，直接先插入一个菱形图，复制菱形图，鼠标选中条形图的一个系列，粘贴，系列形状就变成菱形的了。
4、如果在图上因为遮挡不好选择，可以选中条形图后，点格式选项卡，在下拉框选择需要的。

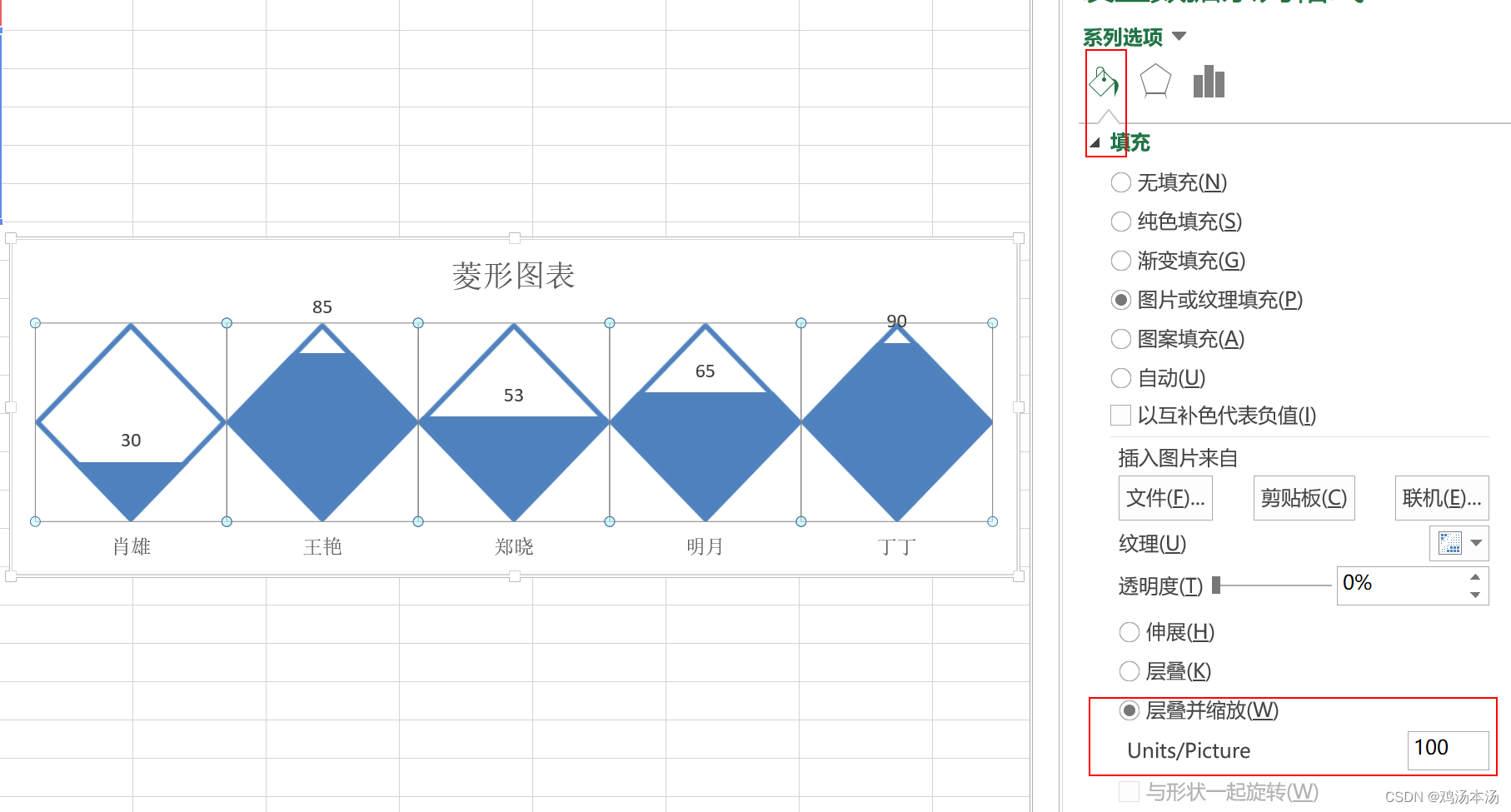

对于两层菱形，将图片设置为“层叠并缩放”，两层菱形都设置一下。

总体就完成啦~
