该博客介绍了如何使用单片机实现ADC和DAC的功能。通过定义相关端口和操作函数，实现了ADC的数据采集和DAC的数模转换。在ADC部分，通过控制时钟信号和EOC标志位进行数据读取；在DAC部分，通过设置CS和WR信号完成数据写入。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、仿真电路

2、实现代码

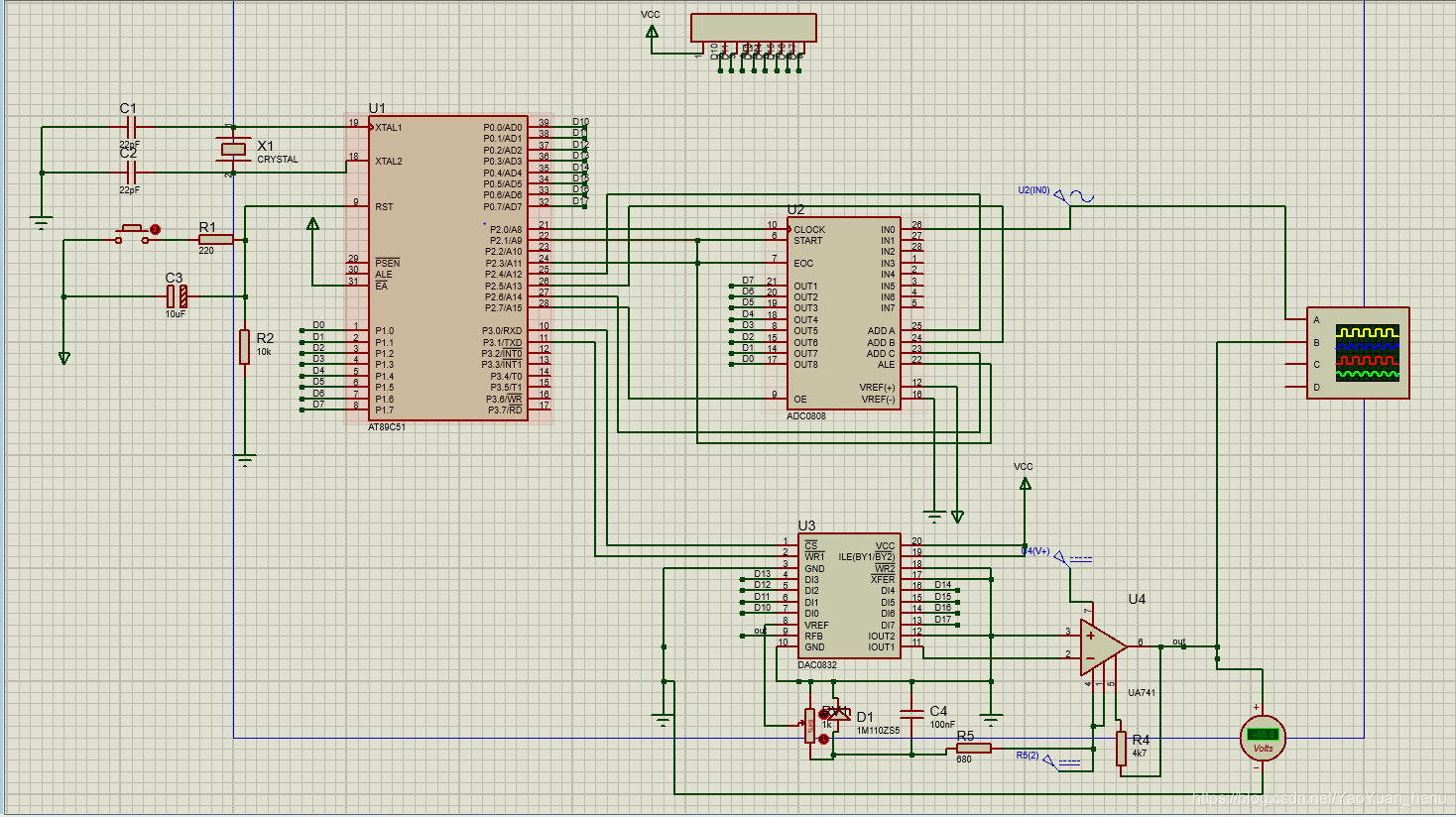

1、仿真电路

2、实现代码

#include "reg51.h"

#define uchar unsigned char

#define uint unsigned int

//adc

#define in P1

#define out P0

uchar temp;

sbit start=P2^1;

sbit OE=P2^7;

sbit EOC=P2^3;

sbit CLOCK=P2^0;

sbit add_a=P2^4;

sbit add_b=P2^5;

sbit add_c=P2^6;


//dac

sbit DAC_cs=P3^0;

sbit DAC_wr=P3^1;

void ADC(void);

void DAC(void);

void main(void)

{



       add_a=0;add_b=0;add_c=0;



       while(1)

       {

              ADC();

              DAC();

       }

}


void ADC(void)

{



              start=0;

              start=1;

              start=0;

              while(1)

              {

                     CLOCK=!CLOCK;

                     if(EOC==1) break;

              }

                     OE=1;

                     temp=in;

                     OE=0;

}


void DAC(void)

{

       static uchar i=255;

       out=temp;

       DAC_cs=0;

       DAC_wr=0;

       DAC_cs=1;

       DAC_wr=1;

}
