文章目录
系统

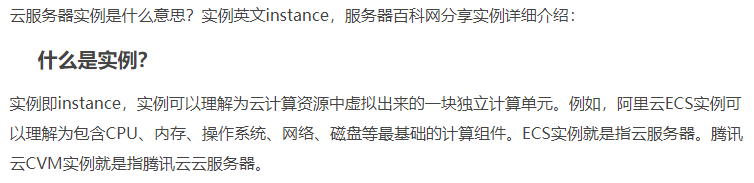

1.云实例
2.azone
基础部分
《深度实践KVM》
《云计算架构 技术与实践》
一、混合Overlay方案

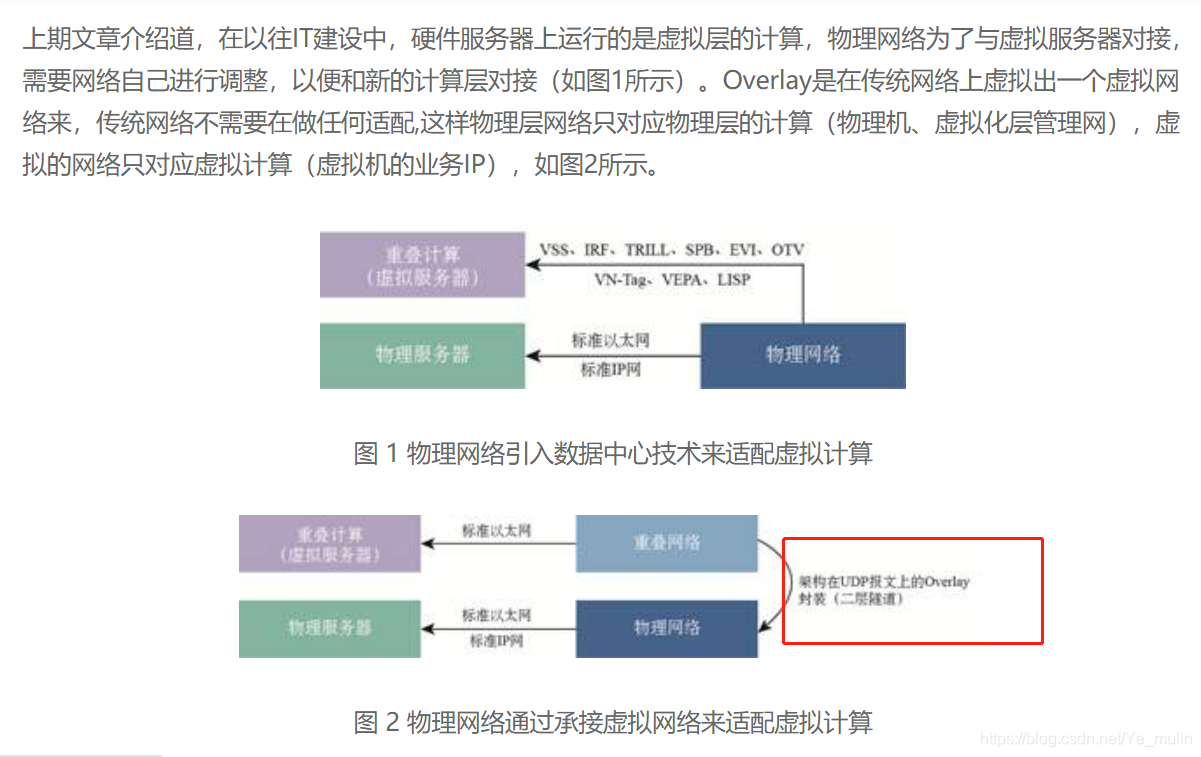

1.1 概述

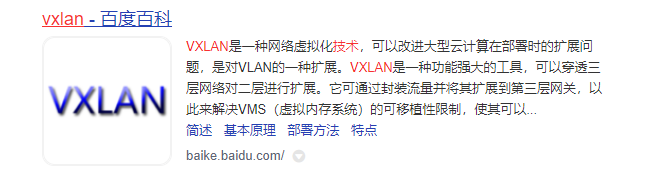

1.2 VXLAN（Virtual eXtensible LAN）
1. 报文的封装与解封装
VXLAN的核心在于承载于物理网络上的隧道技术，这就意味着要对报文进行封装和解封装，因此需要硬件来加速处理。
在VXLAN网络中，用于建立VXLAN隧道的端点设备称为VTEP（VXLAN Tunneling End Point，VXLAN隧道终结点），封装和解封装在VTEP节点上进行。

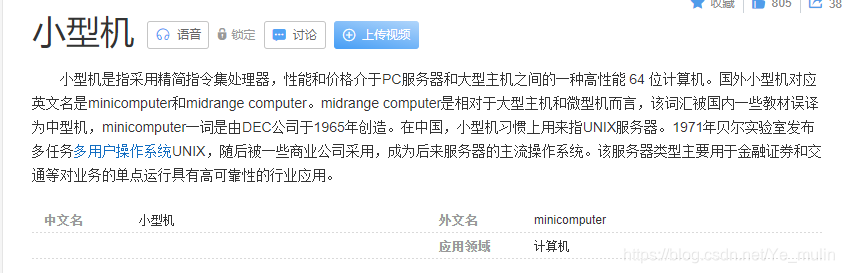

在云数据中心，部分业务是不适合进行虚拟化的（如小机服务器
，高性能数据库服务器），这些服务器会直接与物理交换机互联，而他们又必须与对应租户/业务的VXLAN网络互通，此时就必须要求与其互联的硬件交换机也能支持VXLAN协议，以接入VXLAN网络。

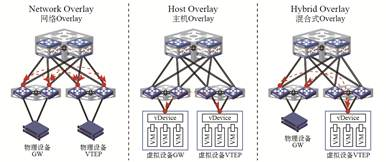

图 3 Overlay网络的三种构建模式
考虑到服务器接入的可以是虚拟交换机，也可以是物理交换机，因此存在三种不同的构建模式（如图3所示）：其中网络Overlay方案中，所有终端均采用物理交换机作为VTEP节点；主机Overlay方案中，所有终端均采用虚拟交换机作为VTEP节点；混合Overlay方案中，既有物理交换机接入，又有虚拟交换机接入，且软件VTEP和硬件VTEP之间可以基于标准协议互通。
在网络Overlay方案和混合Overlay方案中，都需要有物理交换机设备支持VXLAN协议栈，并能与虚拟交换机构建的VTEP互通。由于在实际组网环境中，服务器种类很多，高吞吐高性能要求的业务一般都采用单独物理服务器甚至小机的硬件环境，而非虚拟化的x86服务器，这就没法使用vSwitch来接入VXLAN网络，只能让支持VXLAN的物理交换机来接入了。
2. 组播协议传播
VXLAN网络的MAC表与隧道终端的绑定关系要用组播协议传播，而大规格组播协议离不开物理网络设备的支持。
按照VXLAN的标准，每一个VTEP都需要了解其接入的终端MAC地址，同时还需要知道整网（该VXLAN实例中）其他VTEP下所有的终端MAC地址。只有这样，在本地的VTEP收到报文后需要转发时，才能根据目的MAC查询到需要送到远端的目的VTEP那里。
按照IETF中对VXLAN网络的定义，负责在网络中传播MAC地址和VTEP对应关系的机制，正是依托于物理网络中的组播协议。VTEP将本地的MAC地址表利用组播协议在整个组播中传播，从而使得整网中所有组播成员，也就是其他VTEP都知道本地的MAC地址表。当VTEP下的终端接入情况有所更改，如新增了MAC地址或者减少了MAC地址，也需要利用组播协议通知同一个实例下的所有VTEP。另外，当本地VTEP找不到目的MAC处于哪一个远端VTEP时，也需要发送组播报文来查找目的MAC主机所属的远端VTEP。
图 4 多个VTEP通过物理网络组播传递MAC表信息
如图4所示，多个VTEP需要在整网中传递VTEP下MAC地址信息，逻辑传递路线如绿色虚线所示。由于需要进行逻辑上的Full-Mesh连接，连接逻辑线路会达到N平方量级，因此实际组网中，VXLAN利用了物理网络的组播组，在建立好的组播组中加入VXLAN中所有VTEP成员，传递VTEP变更信息。在多用户多业务情况下，组播组要求与VXLAN数量息息相关。由于VXLAN网络规模的不断拓展（最大可达到16M个VXLAN网络），所需要的组播条目数会不断增加，这实际上对于物理网络承载组播处理能力和规格提出了要求。
由于标准VXLAN架构下使用组播协议，对物理网络组播数规格要求较大，因此H3C VXLAN解决方案基于SDN架构，通过引入全网的SDN Controller来实现VXLAN的管理和维护，使得VTEP之间的信息可以通过Controller来进行反射（如图5所示）。这样，VTEP的MAC地址表映射关系不再通过组播向全网其他VTEP传达，而是统一上报给控制器，由控制器统一下发给需要接受此消息的其他VTEP，由具体的VTEP执行转发机制。
图 5 多个VTEP通过SDN Controller传递MAC表信息
可见，在SDN架构下，硬件形态的VTEP需要能够支持集中控制器下发的业务控制信息，同时基于Openflow进行流表转发。而传统硬件交换机不能支持上述特性，必须由新硬件设备来执行和完成的。
3. VXLAN网络互通
在传统L2网络中，报文跨VLAN转发，需要借助三层设备来完成不同VLAN之间的互通问题。VXLAN网络与传统网络、以及VXLAN网络的互通，必须有网络设备的支持。
VXLAN网络框架中定义了两种网关单元。
¡ VXLAN三层网关。 用于终结VXLAN网络，将VXLAN报文转换成传统三层报文送至IP网络，适用于VXLAN网络内服务器与远端终端之间的三层互访；同时也用作不同VXLAN网络互通。如图6所示，当服务器访问外部网络时，VXLAN三层网关剥离对应VXLAN报文封装，送入IP网络；当外部终端访问VXLAN内的服务器时，VXLAN根据目的IP地址确定所属VXLAN及所属的VTEP，加上对应的VXLAN报文头封装进入VXLAN网络。VXLAN之间的互访流量与此类似，VXLAN网关剥离VXLAN报文头，并基于目的IP地址确定所属VXLAN及所属的VTEP，重新封装后送入另外的VXLAN网络。
图 6 VXLAN网络通过三层网关与传统网络互连
¡ VXLAN二层网关。 用于终结VXLAN网络，将VXLAN报文转换成对应的传统二层网络送到传统以太网络，适用于VXLAN网络内服务器与远端终端或远端服务器的二层互联。如在不同网络中做虚拟机迁移时，当业务需要传统网络中服务器与VXLAN网络中服务器在同一个二层中，此时需要使用VXLAN二层网关打通VXLAN网络和二层网络。如图7所示，VXLAN 10网络中的服务器要和IP网络中VLAN100的业务二层互通，此时就需要通过VXLAN的二层网关进行互联。VXLAN10的报文进入IP网络的流量，剥掉VXLAN的报文头，根据VXLAN的标签查询对应的VLAN网络（此处对应的是VLAN100），并据此在二层报文中加入VLAN的802.1Q报文送入IP网络；相反VLAN100的业务流量进入VXLAN也需要根据VLAN获知对应的VXLAN网络编号，根据目的MAC获知远端VTEP的IP地址，基于以上信息进行VXLAN封装后送入对应的VXLAN网络。
图 7 VXLAN网络通过二层网关与传统二层网络互通
可见，无论是二层还是三层网关，均涉及到查表转发、VXLAN报文的解封装和封装操作。从转发效率和执行性能来看，都只能在物理网络设备上实现，并且传统设备无法支持，必须通过新的硬件形式来实现。
4.结束语
Overlay由于其简单、一致的解决问题方法，加上重新定义的网络可以进行软件定义，已经成为数据中心网络最炙手可热的技术方案。然而，它并不是一张完全由软件定义的网络，Overlay网络解决方案必定是一种软硬结合的方案，无论是从接入层VTEP混合组网的组网要求、组播或SDN控制层协议的支持，还是VXLAN网络与传统网络的互通来看，都需要硬件积极的配合和参与，必须构建在坚实和先进的物理网络架构基础上。。
agent
SLB
WAF
OVS
交换机
DMZ
裸金属
POD
堡垒机
DDoS
互联网区
Border
Router
IRF（堆叠？）
专线区
ACC
Leaf
软SDN：迭代支持NGW和MGW
分布式存储（混闪）
飞腾2500双子芯
云产品CRD
云专线
网络部分
1.网关、网段
网关（Gateway）（不，并非是比尔·盖茨（Bill Gates）的道路（way）），又叫协议转换器，是一种复杂的网络连接设备，可以支持不同协议之间的转换，实现不同协议网络之间的互连。网关具有对不兼容的高层协议进行转换的能力，为了实现异构设备之间的通信，网关需要对不同的链路层、专用会话层、表示层和应用层协议进行翻译和转换。
所以说，网关是一个智能超群的路由器，一个智能超群的网桥，一个智能超群的中继器。注意到这里的句型了吗？
若要使两个完全不同的网络（异构网）连接在一起，一般使用网关，在Internet中两个网络也要通过一台称为网关的计算机实现互联。这台计算机能根据用户通信目标计算机的IP地址，决定是否将用户发出的信息送出本地网络，同时，它还将外界发送给属于本地网络计算机的信息接收过来，它是一个网络与另一个网络相联的通道。为了使TCP/IP协议能够寻址，该通道被赋予一个IP地址，这个IP地址称为网关地址。
网关主要用于不同体系结构的网络或者局域网与主机系统的连接。在互连设备中，它最为复杂，一般只能进行一对一的转换，或是少数几种特定应用协议的转换。网关一般是一种软件产品。目前，网关已成为网络上每个用户都能访问大型主机的通用工具。
网段:用来区分网路上的主机是否在同一网路区段内,在局域网中,每台电脑
只能和自己同一网段的电脑互相通讯.Gateway的出厂IP地址是
192.168.123.250,说明它处於192.168.123.X的网段(X代表1-255之间的任意
值).若您的路由器的IP地址是192.168.1.X或是其他位址,说明二者不处於同
