了解Vsync，首先我们需要认知如下问题

什么是GPU
CPU在渲染之前起到什么作用
什么是帧，帧率
什么是画面撕裂

什么是GPU

GPU为图形处理器，又称显示核心、视觉处理器、显示芯片。

在这里插入图片描述
是一种专门在个人电脑、工作站、游戏机和一些移动设备(如平板电脑、智能手机等)上做图像和图形相关运算工作的微处理器。主要用于画面的渲染。

CPU在渲染之前起到什么作用?

在这里插入图片描述
在屏幕显示一个画面时候，他需要获取GPU合成的图层数据，进行渲染，而GPU进行图层合成时候，他的数据来自于CPU计算好的数据。
也就是说，一个画面的显示过程为，CPU通过程序的业务代码运算产生的数据，运输到GPU进行图层合成，发送到屏幕进行渲染显示。

什么是帧，帧率

帧（fps）是一个画面的显示，屏幕一秒显示多少个帧(画面)，称为帧率。平时看到的60fps,代表一秒绘制60帧，反过来可以知道，60fps的渲染，一帧大概是需要16.66毫秒。人眼的正常帧率范围是30到60帧之间，如果在程序运行时候产生的画面帧率比这范围更低，视觉看到的画面会出现卡顿，也就是人们说的掉帧。通常手机屏幕的渲染帧数为60fps，高性能的手机为120fps。因此，显示画面的fps越高，意味，画面越流畅

在这里插入图片描述

什么是屏幕撕裂？

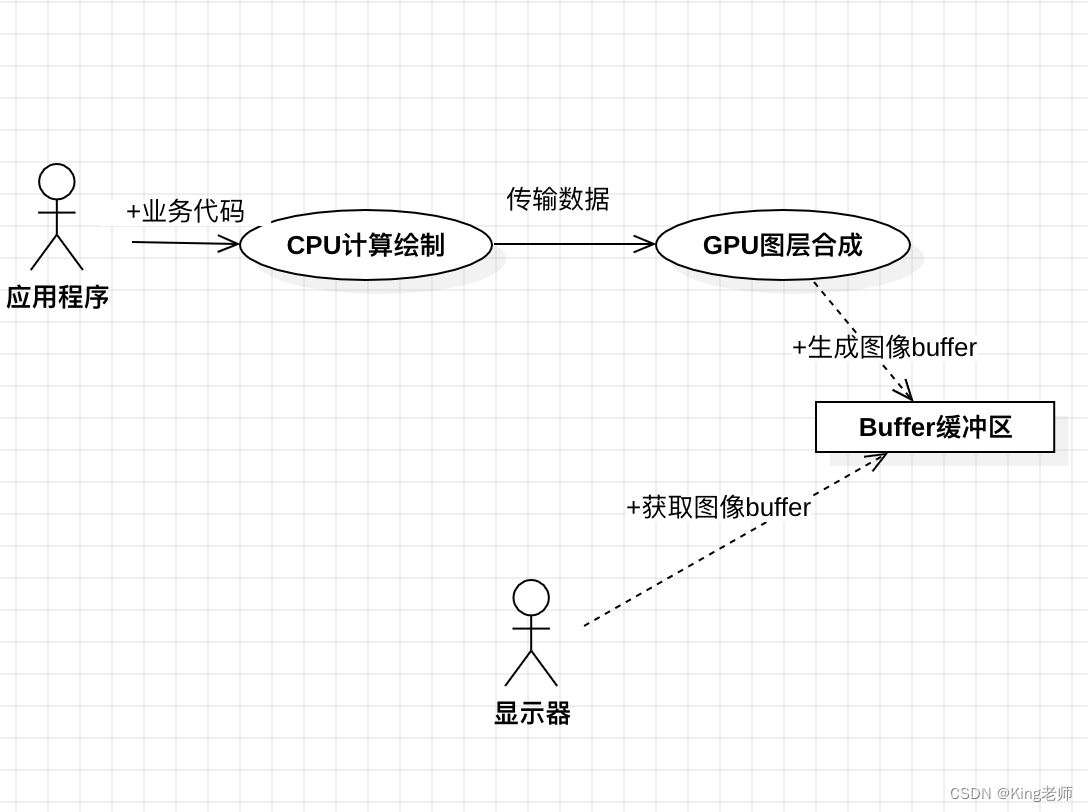

通过上面的了解我们已经知道，一个画面的绘制流程，如下图
在这里插入图片描述

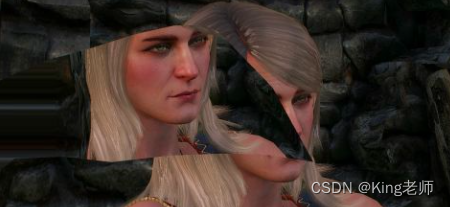

每一个帧在显示器上绘制都需要从buffer缓冲区上拿去数据，进行刷新屏幕。在早期，只有一个缓冲区，并没有绘制同步概念，如果一个画面一边读取一边绘制还没完全完毕时候，突然缓冲区的数据被GPU合成的数据替换，就会造成画面有多重画面叠层效果，如下图，

在这里插入图片描述
这种情况称之为画面撕裂。GPU写入过快或写入过慢都会导致画面撕裂。后来为了解决这个问题，人们用了双或多缓冲区来解决这个问题

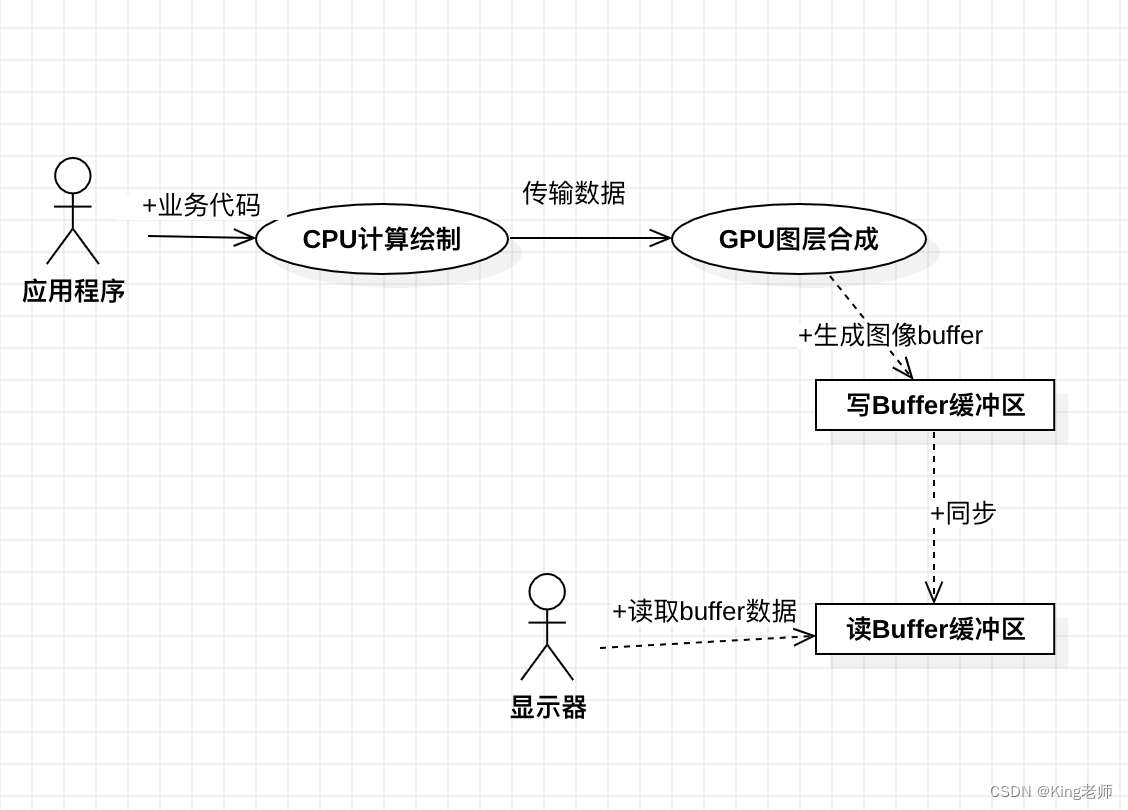

提供一个缓冲区提供给GPU写入，提供一个给显示器读取。当GPU写入完毕时候，下一次显示器读取时候，只需要将这两个数据交换即可。这就避免了GPU生产和显示器读取数据时间问题。那么问题又来了，那么什么时候是写的缓冲区的数据交换到读的buffer缓冲区的最佳时期？答案是，显示器刚好绘制完一帧的时候。显示器绘制完一帧时候会发送一个信号给GPU，如果此时GPU已经写入完成，就会把这个数据与读Buffer缓冲区交换数据。这个信号称之为Vsync,也就是垂直信号，这就是Vsync的由来。如果下个次Vsync来时候，只写的buffer缓冲区没写完的话，显示器不会执行数据交换，而是再等一次Vsync信号来才进行交换。这个没有能成为被屏幕利用的数据，被成为Jank。后面为了减少Jank产生，就有了多缓冲Buffer区域。
