高速电路设计实践学习笔记(8)——逻辑器件的应用要点(一)

一、逻辑器件概要

1、TTL、CMOS、LVTTL、LVCMOS 逻辑电平介绍及互连

        逻辑器件的选型首先是逻辑电平的选择,在传统的单板设计中,TTL和CMOS逻辑电平被广泛应用,是数字电路设计中最常见的两种逻辑电平,LVTTL和LVCMOS 是它们的低电平版本,其他的高速电平大多都衍生自TTL和CMOS

        TTL :晶体管-晶体管逻辑,由于晶体管是流控器件,且输入电阻较小,因此 TTL 电平的器件速度快,但功耗较大

        CMOS:MOS管逻辑,由于MOS管是压控器件,且输入电阻极大,因此CMOS电平的器件速度较慢,但功耗较小,同时由于CMOS器件输入阻抗很大,外界微小的干扰就可能引起电平的翻转,因此 CMOS 器件上未使用的输入引脚应做上下拉处理,不能浮空。

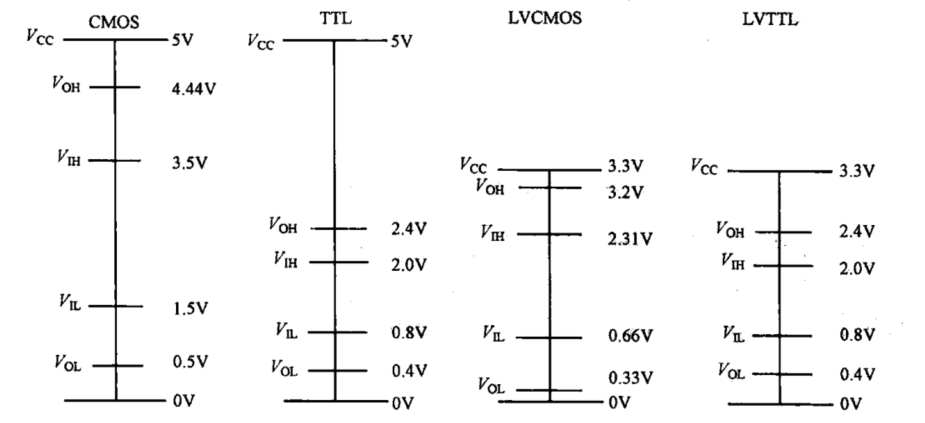

        在图中,对每种逻辑电平都定义了四个值,即 VOH、VOL、VIH、VIL。

当逻辑器件输出高电平时,电平的幅值应高于VOH,即VOH为输出高电平的最小值;

当逻辑器件输出低电平时,电平的幅值应低于VOL,即VOL为输出低电平的最大值;

当逻辑器件输入高电平时,电平的幅值应高于VIH,即 VIH为输入高电平的最小值;

当逻辑器件输入低电平时,电平的幅值应低于VIL,即VIL为输入低电平的最大值。

        只有同时满足以下条件时,不同逻辑电平的器件才能够直接互联

1、发送方VOH大于接收方VIH,且提供一定的噪声容限。

2、发送方VOL小于接收方VIL,且提供一定的噪声容限。

        对于电平不同,且不能满足直接互连条件的逻辑器件,可采用以下方法实现互连:

方法一:使用电平转换芯片。例如,74ACT16245,其输入端为TTL电平,输出端为CMOS 电平,因此支持 TTL 到 CMOS 电平的转换。当存在大量信号需做电平转换时,可采用这种方法。

方法二:使用OC(集电极开路)门或OD(极开路)门实现逻辑电平的转换。通过 OC 门电路,TTL 器件可与 CMOS 器件相连。OC 或 OD 门还常被用于低逻辑电平驱动高逻辑电平的场合。

方法三:高逻辑电平驱动低逻辑电平时,可串联50~330Q电阻实现电平的转换。

2、逻辑器件的分类

        根据工艺不同,逻辑器件可分为三类:

1、Bipolar(双极型):由双极型晶体管组成的集成电路,如TTL电路就属于Bipolar,特点是速度快,驱动能力强,但功耗较大

2、CMOS (互部金属氧化物半导体):由场效应管构成的集成电路,特点是功耗低集成度高,但驱动能力和速度比 Bipolar差

3、BiCMOs(Bipolar CMOs):以CMOS工艺为主,CMOS电路充当高集成度和低功耗的电路核心部分,用 Bipolar电路充当输入/输出接口部分,因此可以充分发挥 Bipolar和CMOS的优势同时具有速度高、驱动能力强和功耗低、集成度高的优点。BiCMOS工艺将 Bipolar 和CMOS 这两种具有互补特性的工艺结合在一起,使得器件参数随工作电压和工作温度的变化曲线较平缓,提高了器件的性能。

根据制造工艺、IO 接口结构的不同,可分为多种系列:

ABT:先进 BiCMOS技术(Advanced BiCMOS Technology);
AC/ACT:先进CMOS 逻辑(AdvancedCMOs Logic);
AHC/AHCT:先进高速CMOS 逻辑(Advanced High-Speed CMOs Logic);
ALS:先进低功耗肖特基逻辑(AdvancedLow-PowerSchottky Logic);
ALVC:先进低电压CMOS 技术(AdvancedLow-Voltage CMOs Technology);
ALVT:先进低电压 BiCMOS 技术(Advanced Low-Voltage BiCMOS Technology);
AS:先进肖特基逻辑(Advanced Schottky Logic);
AVC:先进极低电压CMOS逻辑(Advanced Very Low-Voltage CMOS Logic);
CBT:Crossbar 技术(Crossbar Technology);
F:快速逻辑(F Logic);
FCT:快速 CMOS TTL 逻辑(Fast CMOS TTL Logic);
HC/HCT:高速 CMOS 逻辑(High-speed CMOs Logic);
LS:低功耗肖特基逻辑(Low-PowerSchottky Logic);
LV/LVC:低电压CMOS 技术(Low-Voltage CMOs Technology);
LVT:低电压 BiCMOS 技术(Low-Voltage BiCMOs Technology);
S:肖特基逻辑(Schottky Logic)。

以上所列出的系列可被分别归入 Bipolar、CMOS、BiCMOS 三种工艺类别:

Bipolar 工艺:F、S、AS、LS、ALS 等。
CMOS 工艺:LV、LVC、AC、AHC、AVC、ALVC、HC、HCT、CBT、FCT等。
BiCMOS 工艺:LVT、ABT、ALVT、GTL等。

        基于制造工艺、IO接口结构的不同,这些系列的逻辑器件具有不同的特性。在选型时需要注意,Bipolar 工艺的逻辑器件,接口电平一般是TTL或LVTTL。CMOS工艺的逻辑器件,接口电平则可能是 CMOS、TTL、LVTTL,等类型。BiCMOS 工艺的逻辑器件,为提高接口速率和驱动能力,输入和输出接口电平往往是 TIL或LVTTL。

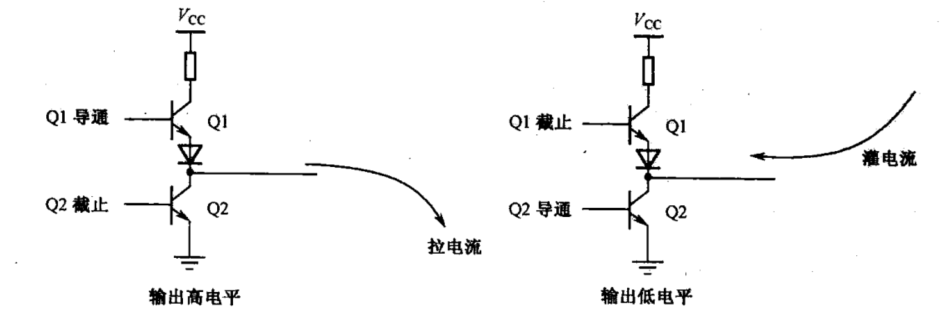

        通常定义流入器件的电流为正流出器件的电流为负,以输出端口为TTL电平的逻辑器件为例,输出高电平时电流流出器件,电流方向为负,称为拉电流(负载从逻辑器件拉出电流);输出低电平时电流流入器件,电流方向为正,称为灌电流(负载将电流入逻辑器件),如图所示。因此“驱动能力”列的IL参数用正值表示,而lon参数用负值表示。

二、逻辑器件参数介绍

        只有熟练掌握逻辑器件资料上各项参数所代表的含义,才能正确选型。以四通道总线驱动器 74LVC125A为例。

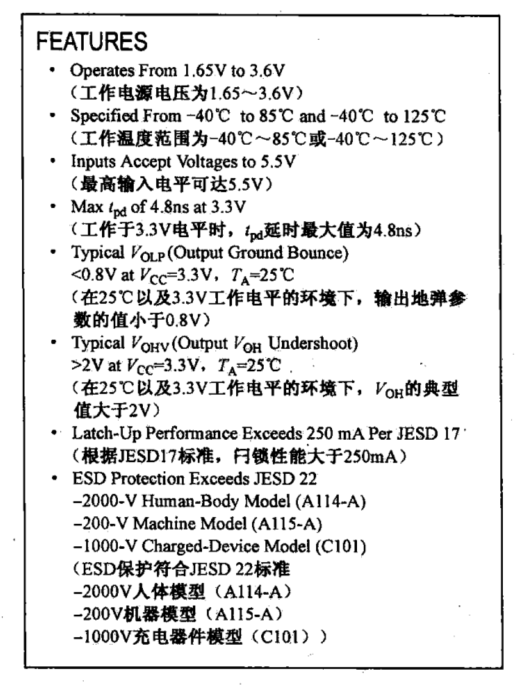

1、特性参数(FEATURES)

        通过“FEATURES”完成第一步器件筛选后,可以找到若干初步符合设计要求的器件此时,应结合器件资料详细信息,进一步分析。

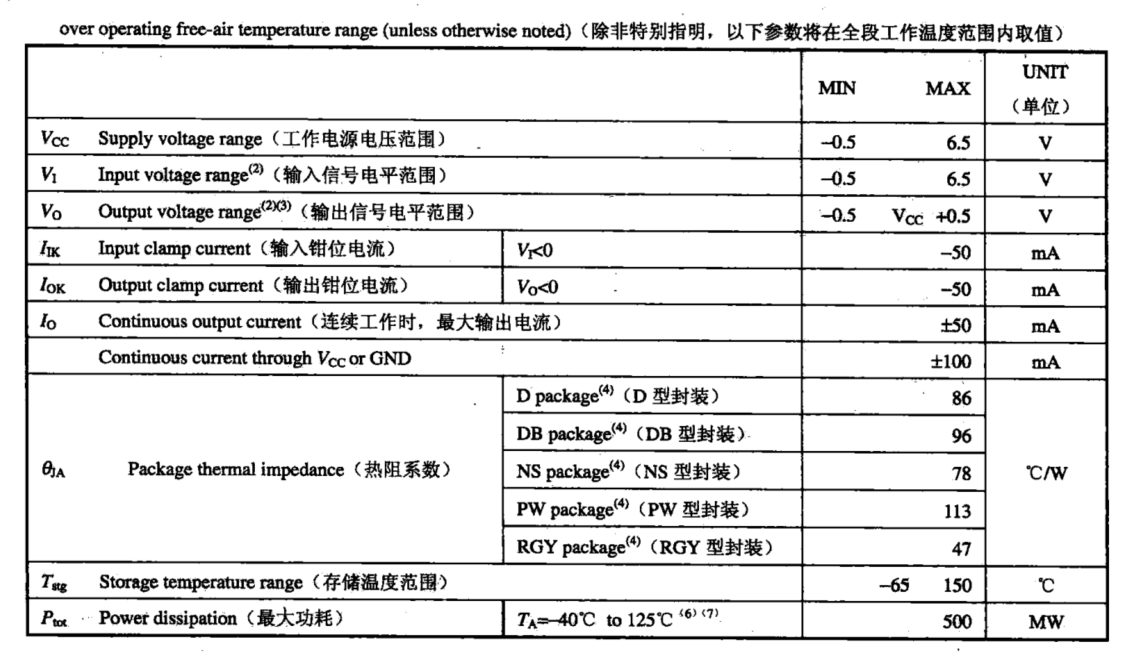

2、器件极限参数表(Absolute Maximum Ratings)

        器件的工作条件如果超出了极限工作表中对应的参数,可能造成器件的永久损坏。

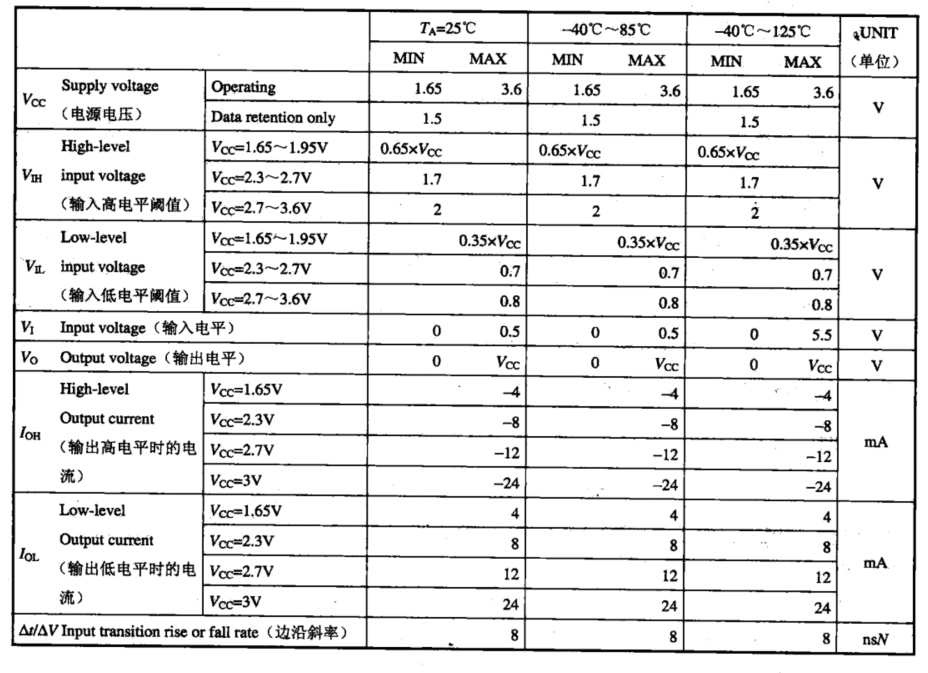

3、推荐参数表(Recommended Operating Conditions)

当满足推荐参数表的要求时,逻辑器件运行于最佳工作状态。

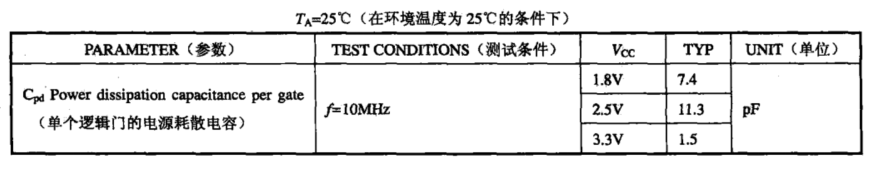

4、电气参数表(Electrical Characteristics)

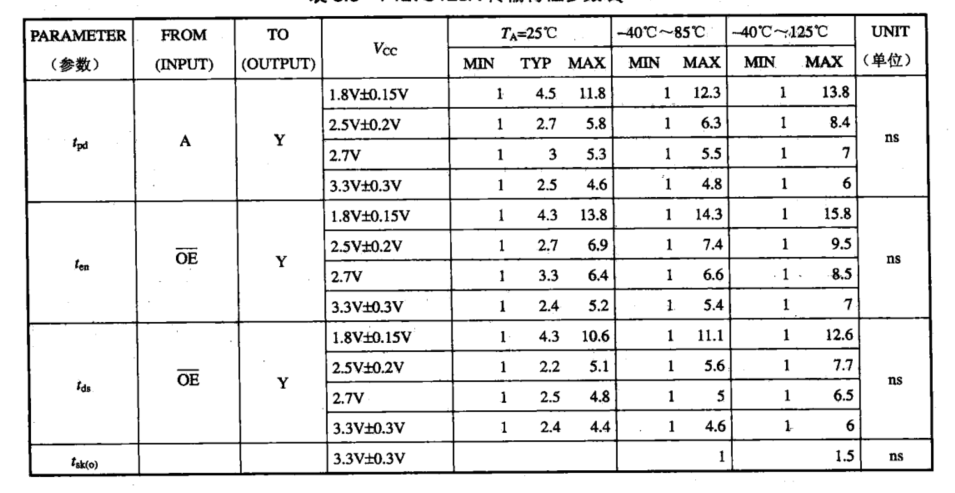

5、传输特性参数

6、操作特性参数
