深入理解 Kubernetes 网络模型：从基础到高级实践

摘要

本文通过剖析 Kubernetes 网络架构的核心组件与设计理念，结合实战案例，深入探讨 Pod 网络通信、服务发现机制及网络策略配置，帮助读者构建高效稳定的云原生网络方案。

目录

摘要

一、Kubernetes 网络模型设计原则

1.1 Pod 网络模型

1.2 集群网络三大平面

二、CNI 插件实现原理

2.1 Calico 与 Flannel 对比

2.2 实战配置示例

三、服务发现机制演进

3.1 DNS 与 Headless Service 对比

3.2 服务网格集成方案

四、高级网络优化策略

4.1 NodePort 性能优化

4.2 基于 eBPF 的网络观测

五、生产环境最佳实践

5.1 多集群网络方案

5.2 网络故障诊断工具链

结语

---

一、Kubernetes 网络模型设计原则

1.1 Pod 网络模型

• 容器间共享网络命名空间（IP、端口、路由）
• 示例：通过kubectl exec验证 Pod 内容器网络共享

1.2 集群网络三大平面

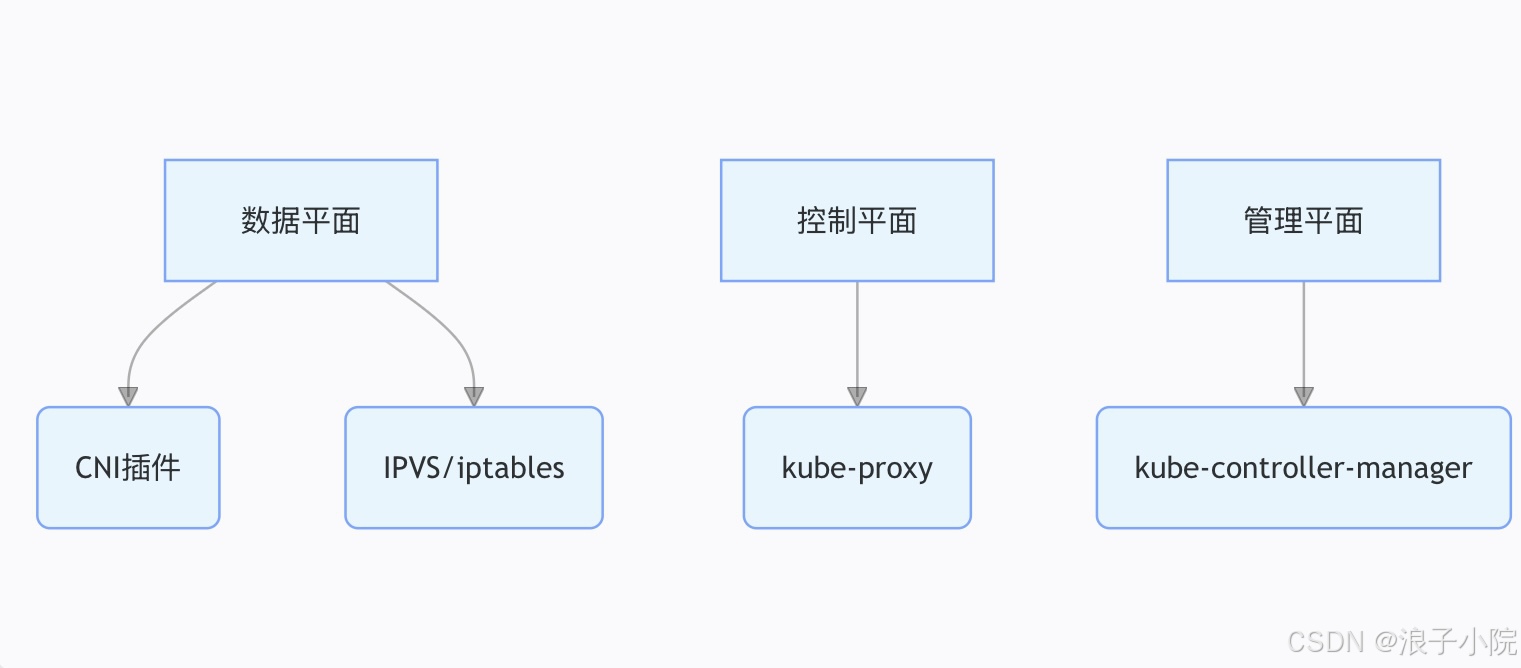

图 1：Kubernetes 网络架构示意图

二、CNI 插件实现原理

2.1 Calico 与 Flannel 对比

特性	Calico	Flannel
网络类型	BGP/IPIP	VXLAN
性能	高	中
网络策略	支持	部分支持

2.2 实战配置示例

# Calico自定义网络策略
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-db-access
spec:
  podSelector:
    matchLabels:
      app: mysql
  ingress:
  - from:
    - podSelector:
        matchLabels:
          app: web

三、服务发现机制演进

3.1 DNS 与 Headless Service 对比

# 普通Service解析结果
nslookup web-svc.default.svc.cluster.local

# Headless Service解析结果
nslookup web-svc.default.svc.cluster.local

3.2 服务网格集成方案

• Linkerd 服务网格流量监控实践
• Istio 服务网格熔断配置示例

四、高级网络优化策略

4.1 NodePort 性能优化

# 开启SO_REUSEPORT提升吞吐量
sysctl -w net.ipv4.tcp_so_reuseport=1

4.2 基于 eBPF 的网络观测

// 使用Cilium eBPF监控网络流量
cilium monitor --since 10m

五、生产环境最佳实践

5.1 多集群网络方案

• AWS Transit Gateway 集成方案
• 阿里云高速通道配置指南

5.2 网络故障诊断工具链

# 使用kubectl debug排查网络问题
kubectl debug node/worker-01 --image=nicolaka/netshoot

结语

掌握 Kubernetes 网络模型是构建现代化云原生应用的关键。通过合理选择 CNI 插件、优化服务发现机制并结合网络策略配置，可显著提升集群的网络性能与安全性。建议定期进行网络压力测试，持续优化网络架构。
