服务器_Radi-主流服务器的radi配置

看到这篇文章的人想必对磁盘阵列(raid)有了一定的了解，这里就不详细说明各个raid级别的规则用处了，话不多说直接上干货!!!（IBM\浪潮\Dell\HP）

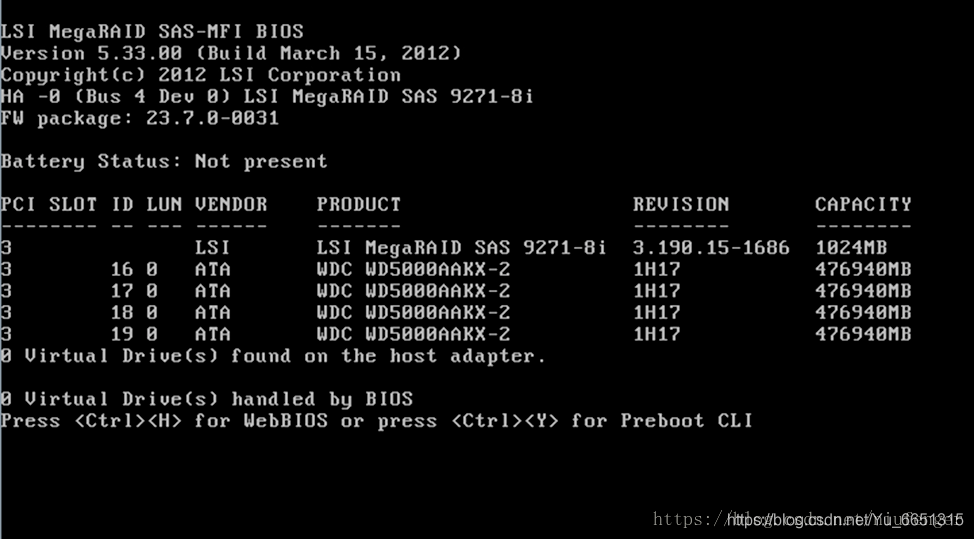

1.IBM,浪潮使用LSI系列磁盘阵列卡的配置,服务器开机自检到logo画面后，下一步就会进入Raid卡自检过程，此时显示器上会出现Ctrl-H的字样，如图： LSI系列磁盘阵列卡raid 01、10配置参考： https://jingyan.baidu.com/article/066074d6277e06c3c21cb025.html

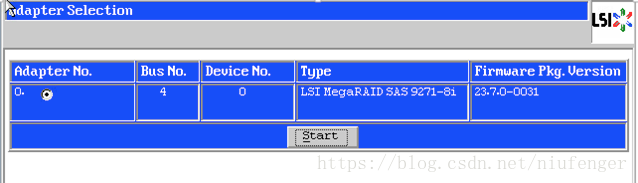

2.按下Ctrl -H组合键后，自检完成就会进入Raid卡配置界面，如下图。在这里可以看到Raid卡的型号和Firmware固件版本，点击**【Start】**按钮进入Raid卡主页。

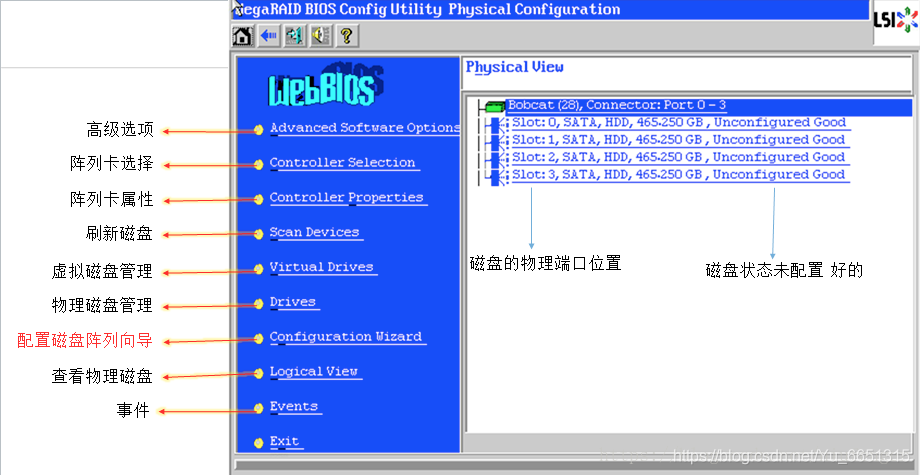

3.Raid卡首页叫作WebBIOS，如下图。左侧是功能菜单，右侧可以看到所有物理磁盘，本例安装了4块500G硬盘，后面所有的配置都可以在这里完成！

4.在WebBIOS主页点击【Configuration Wizard】，打开配置向导,选择【Add Configuration】，点击【Next】下一步：

5.选择【Manual Configuration】手动配置，点击【Next】下一步 (Automatic Configuration 是由系统自动配置磁盘阵列)

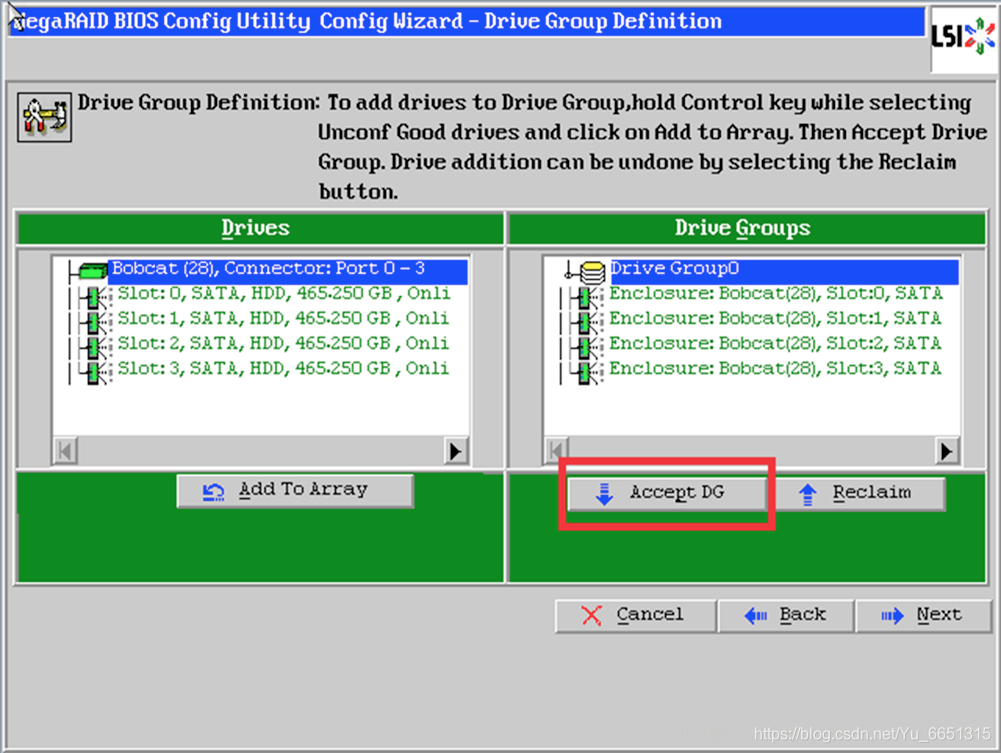

6.左侧方框内可以看到所有未使用的硬盘。按住Ctrl键可一次同时几个，然后点击下方的【Add to Array】将其加入到右侧方框内。点击【Accept DG】，创建磁盘组然后点击【Next】下一步

7.点击【Add to SPAN】，将刚才创建好的磁盘组加入到右侧方框内，然后点击【Next】下一步

9.
10.
11.
12.
13.
14.
15.
16.
17.

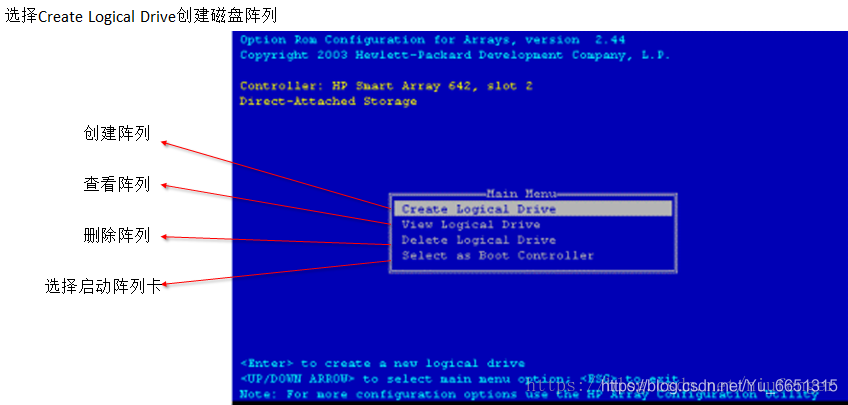

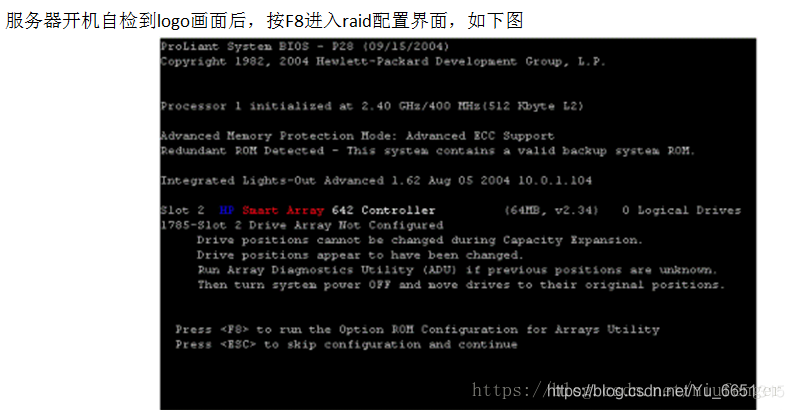

1.HP服务器SmartArray系列RAID配置

2.
3.

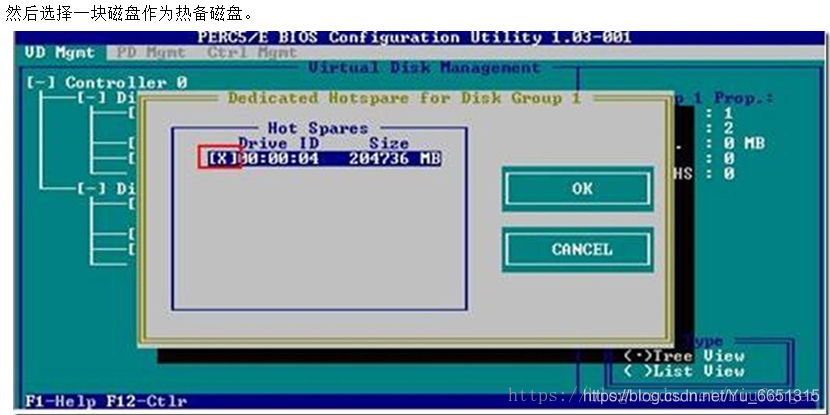

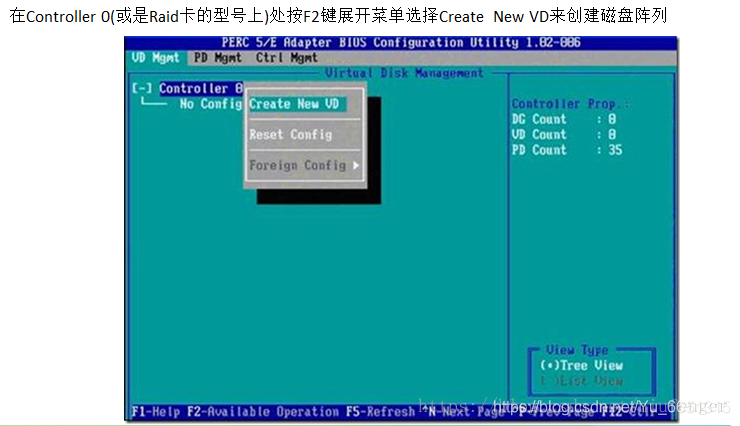

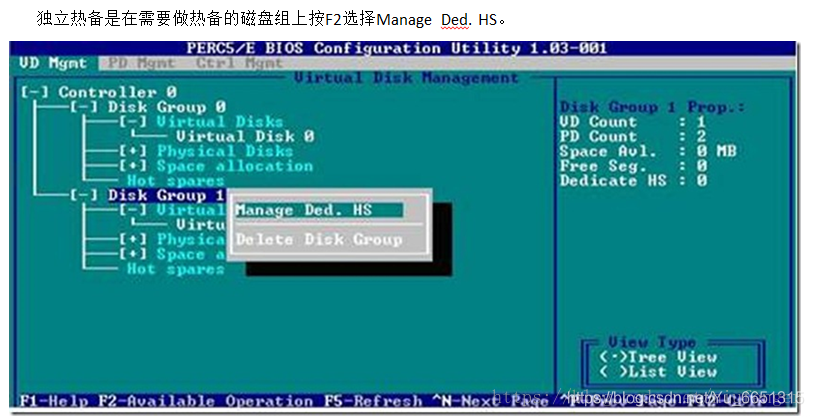

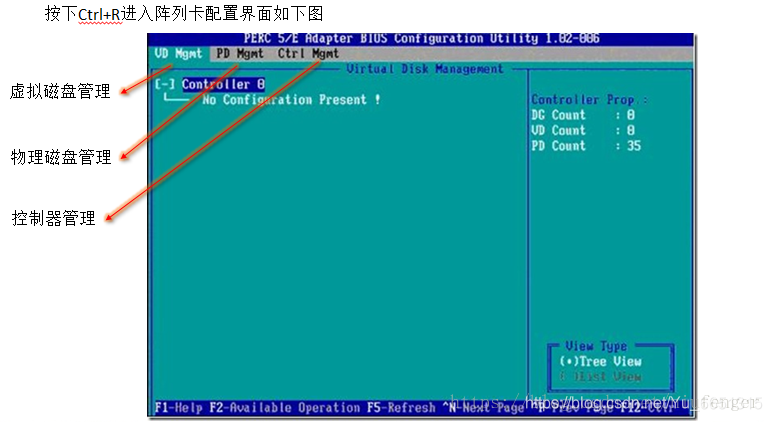

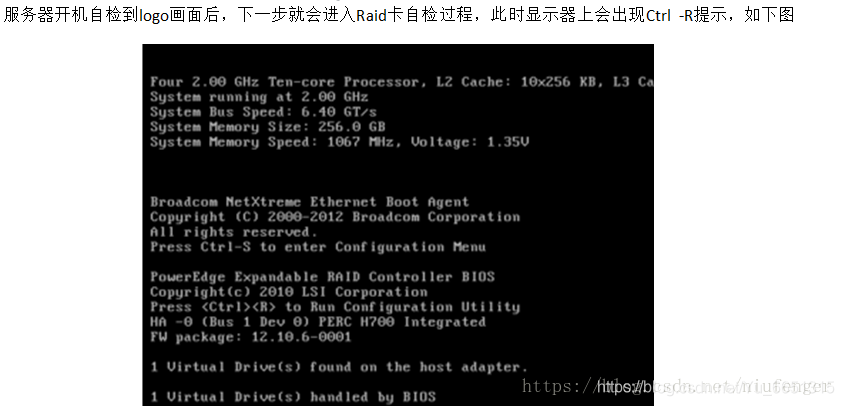

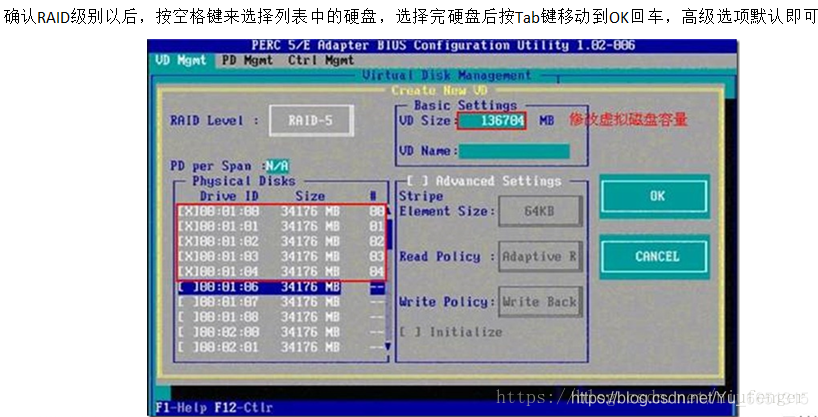

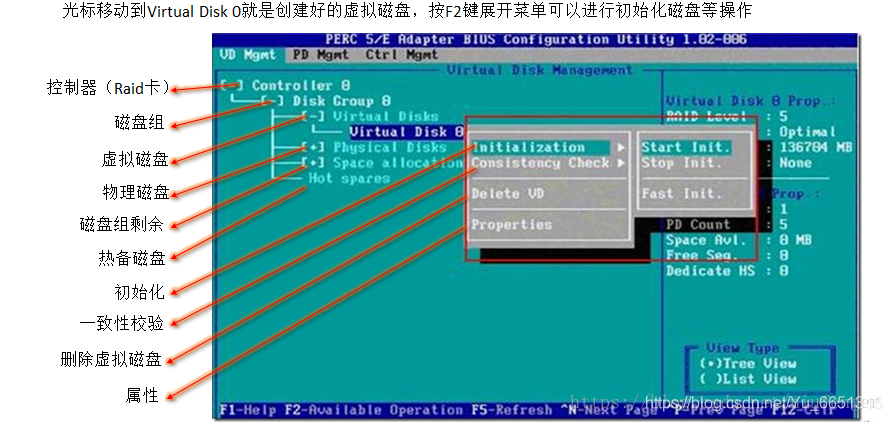

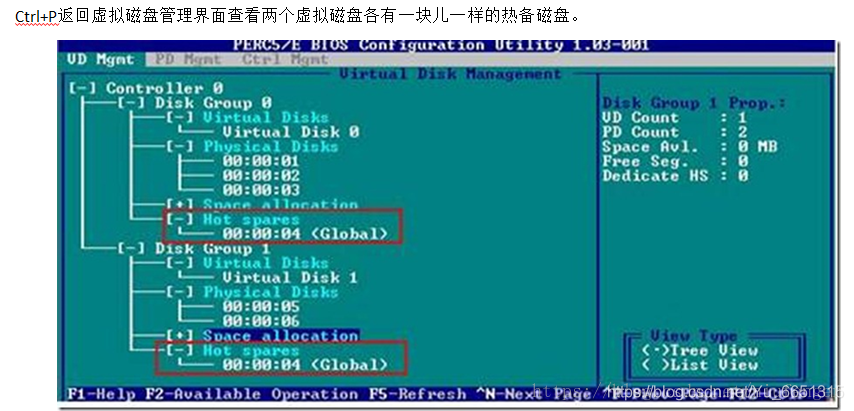

1.DELL服务器PERC系列RAID配置

2.

3.

4

5.

6.

7.

8.

9.

10.

11.
